本文详细介绍了如何使用WT516P6_DG_V1.0烧录器对2502离线语音模块进行烧录操作。首先，你需要准备相应的硬件设备，包括烧录器、语音模块、扬声器和麦克风。接着，正确连接设备，并通过US516P6_Tool_V1.0_20200514软件进入下载模式。在Unisound Assistant上选择芯片型号和模式，然后进行烧录和升级下载。烧录过程中，绿灯状态指示着烧录进度和结果。
一、准备工具
WT516P6_DG_V1.0 烧录器
2502 离线语音模块
扬声器
麦克风
二、接线方式
| WT516P6_DG_V1.0 烧录器 | 2502 离线语音模块 |
|---|---|
| +5v | VCC |
| DP | USB_P |
| DN | USB_N |
| GND | GND |
| 扬声器 | 2502 离线语音模块 |
|---|---|
| 正极 | SPK + |
| 负极 | SPK - |
| 麦克风 | 2502 离线语音模块 |
|---|---|
| 正极 | MIC_IN + |
| 负极 | MIC_IN - |

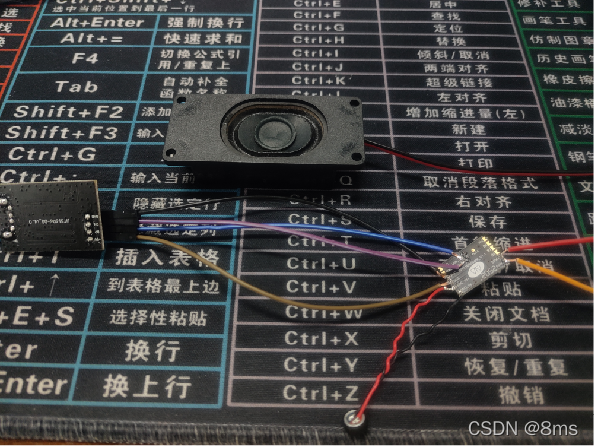

接线如图所示：
三、烧录程序
3.1 下载模式到通用烧录器
打开 US516P6_Tool_V1.0_20200514 , 双击 Unisound Assistant_V1.2.1.exe
- 硬件连接，将升级狗和电脑连接起来。
