万兆以太网MAC设计（2）MAC_RX模块

前言

上文我们打通了了万兆以太网物理层和数据链路层，其实就是会使用IP核了，本文将正式开始MAC层设计第一篇，接收端设计。

一、模块功能

MAC_RX模块功能如下：

• 解析接收的报文：接受报文的目的MAC、源MAC、报文类型
• 将XGMII接口输入数据转化为AXIS的数据流形式传递给上层用户

难点在于数据格式的转化，最主要的是尾端KEEP信号该如何与有效数据进行对齐。
数据恢复的过程：

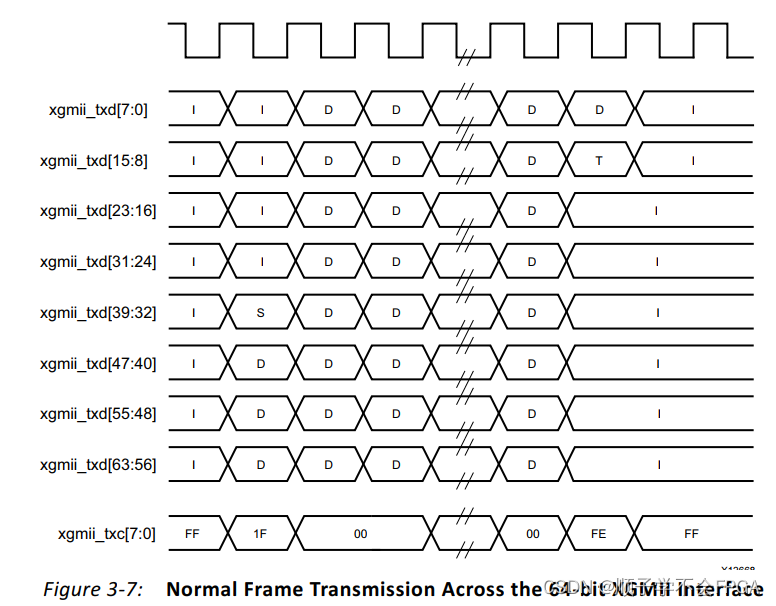

1. 判断起始位SOF和起始位的位置：起始字节8‘hFB’位置存在俩种情况：第一种情况自然是在接收数据的第一个字节位置，但也存在在第五个字节位置的情况，所以需要分情况讨论。

2. 关键字段信息提取：根据起始位置的不同，目的MAC以及源MAC和类型信息都要分情况进行讨论。
3. 数据恢复：同理，恢复数据也需要讨论。
4. 结束位EOF以及结束位的位置判断 ：结束位有八种情况，一拍数据64bit，结束位可能存在在任何一个byte上。
5. 尾端KEPP对齐，根据起始位位置以及结束位位置，尾端KEEP信号需要讨论各种情况。
6. AXIS数据转换 ：前面相当于把KEEP和DATA信号处理好了，然后还需要产生VALID、LAST、USER信号。

二、代码

设计思路参考了FPGA奇哥系列网课

注意一下几点：

1. 老生常谈的大小端问题，进入该模块的数据全部应该是大端数据，我完全是按照大端进行处理的。
2. LAST信号和KEEP信号分类讨论条件是一样的，俩者是在数据尾端同时进行变化的，根据最后一拍有效数据字节数的多少，LAST信号会在不同的时刻拉高（在r_eof拉高或w_eof拉高时刻）。
3. USER信号是用户自定义的，我这里暂时定义为接收数据的源MAC的低16位加类型（16位）。

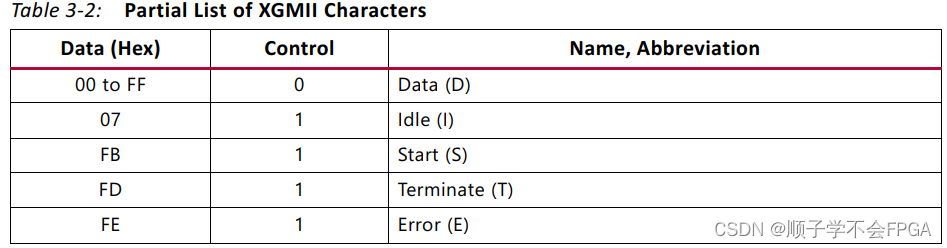

4. 万兆以太网控制字符定义：


module TEN_GIG_MAC_RX(
    input           i_clk               ,
    input           i_rst               ,
    input  [63:0]   i_xgmii_rxd         ,
    input  [7 :0]   i_xgmii_rxc         ,

    output [63:0]   m_axis_rdata        ,
    output [31:0]   m_axis_ruser        ,//用户自定义{r_src_mac[15:0],r_type}
    output [7 :0]   m_axis_rkeep        ,
    output          m_axis_rlast        ,
    output          m_axis_rvalid
);
/******************************function*****************************/

/******************************parameter****************************/
localparam      P_FRAME_IDLE    = 8'h07 ,
                P_FRAME_START   = 8'hFB ,
                P_FRAME_END     = 8'hFD ,
                P_FRAME_EEROR   = 8'hFE ;
/******************************mechine******************************/

/******************************reg**********************************/
reg  [63:0]     ri_xgmii_rxd        ;
reg  [63:0]     ri_xgmii_rxd_1d     ;
reg  [7 :0]     ri_xgmii_rxc        ;
reg  [7 :0]     ri_xgmii_rxc_1d     ;
reg  [63:0]     rm_axis_rdata       ;
//reg  [63:0]     rm_axis_rdata_1d    ;
reg  [31:0]     rm_axis_ruser       ;
reg  [7 :0]     rm_axis_rkeep       ;
reg             rm_axis_rlast       ;
reg             rm_axis_rvalid      ;
//解析接收数据
reg  [15:0]     r_recv_cnt          ;
reg             r_comma             ;
reg  [47:0]     r_dst_mac           ;
reg  [47:0]     r_src_mac           ;
reg  [15:0]     r_type              ;
reg             r_data_run          ;//开始产生axis输出数据
reg             r_data_run_1d       ;
reg             r_data_run_2d       ;

reg             r_sof               ;
reg             r_eof               ;
reg  [2 :0]     r_sof_location      ;
reg  [2 :0]     r_eof_location      ;
/******************************wire*********************************/
wire            w_sof           ;
wire            w_eof           ;
wire [2 :0]     w_sof_location  ;
wire [2 :0]     w_eof_location  ;
/******************************component****************************/

/******************************assign*******************************/
assign m_axis_rdata  = rm_axis_rdata    ;
assign m_axis_ruser  = rm_axis_ruser    ;
assign m_axis_rkeep  = rm_axis_rkeep 	;
assign m_axis_rlast  = rm_axis_rlast 	;
assign m_axis_rvalid = rm_axis_rvalid   ;
//进入该模块的数据已经全部被转换为大端模式
//开始字符以及位置判断
assign w_sof =  ((ri_xgmii_rxd[63:56] == P_FRAME_START) && (ri_xgmii_rxc[7] == 1)) ||
                ((ri_xgmii_rxd[31:24] == P_FRAME_START) && (ri_xgmii_rxc[3] == 1));
assign w_sof_location = ((ri_xgmii_rxd[63:56] == P_FRAME_START) && (ri_xgmii_rxc[
