51单片机基础(2)-定时器

以下是假期对51单片机课内容基础的一些小结

相关概念

这几个概念考试会考,对理解定时器也有帮助
①机器周期:1个机器代表12个振荡周期 1 us
②振荡周期:振荡源提供给单片机的周期(晶振的周期) 1/12 us
③指令周期:完成一条指令占用的时间,以机器周期为单位

定时器/计数器

顾名思义,51中T0 T1定时器不仅能用来定时,还能用来计数,
具体看怎么配置,

定时器作用

1.用于计数系统，可实现软件计时，或者使程序每隔一固定时间完成一项操作
2.替代长时间的Delay,提高CPU的运行效率和处理速度

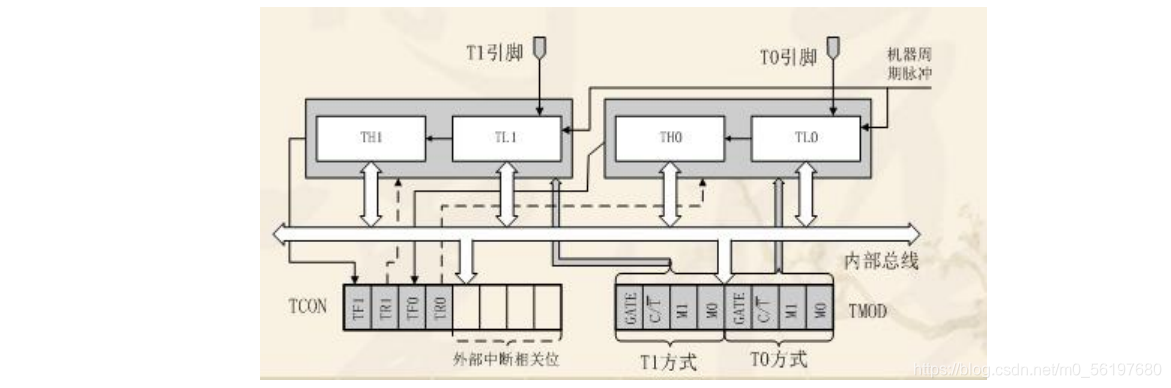

定时器结构原理图

具体一些数据的解释如下:
T0 T1:代表定时器的名字,定时器0 定时器1
THx TLx:代表高8位和低8位
TMOD寄存器:与确定定时器模式相关寄存器
TCON寄存器:中断请求标志的寄存器

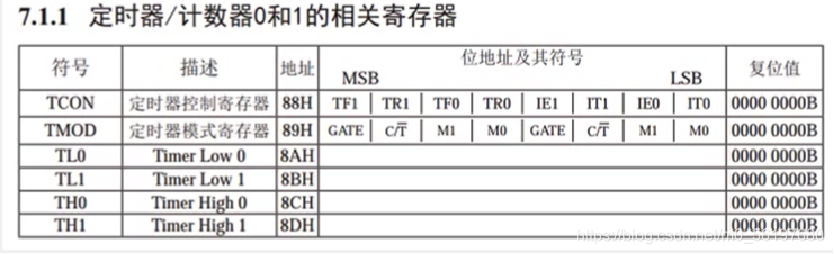

定时器时钟以及寄存器

GA
