一、计算机系统层次结构

计算机系统通过“分层抽象”屏蔽技术细节，核心是冯·诺依曼体系与多级层次结构。

1.1 冯·诺依曼体系：硬件核心架构

冯·诺依曼体系以“存储程序”为核心，硬件由 输入设备、运算器、控制器、存储器、输出设备 五大部件组成，其中 CPU（运算器+控制器） 是系统的“神经中枢”。

（1）五大部件功能与协作逻辑

五大部件通过“数据/控制/地址总线”协同工作，核心职责与协作场景如下：

部件	核心功能	协作场景示例
输入设备	采集外部数据（如键盘、鼠标）	将用户输入的指令/数据传入内存
运算器	执行算术/逻辑运算	对内存中取出的数据进行加减运算
控制器	调度时序与指令执行	解析指令并向各部件发控制信号
存储器	存储程序和数据（主存+辅存）	临时存储运算中间结果、长期存储文件
输出设备	呈现处理结果（如显示器、打印机）	将运算结果从内存输出到屏幕显示

（2）CPU 内部构成：运算、控制与存储的融合

CPU 是“运算器+控制器+寄存器组+内部总线”的集成，各子模块分工明确：

运算器：由算术逻辑单元（ALU）、累加器（AC）、数据缓冲寄存器（DR）、状态条件寄存器（PSW） 组成，负责数据运算与状态记录：
- ALU：执行算术（加减乘除）与逻辑（与或非）运算；
- AC：暂存运算的操作数或结果；
- DR：缓冲待运算的数据；
- PSW：记录运算状态（如溢出、进位）。
控制器：由指令寄存器（IR）、程序计数器（PC）、地址寄存器（AR）、指令译码器（ID）、时序部件、微操作信号发生器 组成，负责指令解析与调度：
- IR：暂存当前执行的指令；
- PC：指向“下一条指令”的内存地址；
- AR：暂存 CPU 访问内存的目标地址；
- ID：解析指令的操作码与地址码；
- 时序部件：生成时钟脉冲，同步各部件操作；
- 微操作信号发生器：根据指令生成控制信号。
寄存器组：高速存储单元，临时存放频繁访问的数据/地址（如通用寄存器、专用寄存器）；
内部总线：CPU 内部模块间的数据/控制信号传输通道。

1.2 硬件子结构：主机与外设的划分

硬件系统按“功能聚合”分为主机与外设，各子系统承载不同职责：

（1）主机：核心计算资源集群

主机包含 CPU、cache、主存（内存）、内部总线，是数据处理的核心区域：

CPU：负责运算与控制（如 1.1.2 所述）；
cache（高速缓存）：介于 CPU 与主存之间的高速存储，包含“存储部分（缓存主存副本）”与“控制部分（判断数据是否命中缓存）”，用于加速内存访问；
主存（内存）：临时存储程序与数据，速度快但断电易失；
内部总线：主机内部模块（如 CPU、内存、IO 接口）间的互连总线。

（2）外设：人机与机机交互接口

外设包含 输入设备、输出设备、外存（辅存），负责数据输入输出与长期存储：

输入设备：如键盘、鼠标、扫描仪，将外部信息传入主机；
输出设备：如显示器、打印机、音箱，将主机处理结果输出；
外存（辅存）：如硬盘、U盘、光盘，长期存储数据（断电保留）。

1.3 总线分类：硬件互连的“高速公路”

总线是硬件模块间传输数据、地址、控制信号的公共通道，按互连层级分为三类：

总线类型	互连范围	典型场景
内部总线	CPU 芯片内部模块（如运算器→控制器）	芯片内信号传输
系统总线	主机内部插板级互连（如 CPU→内存、CPU→IO 接口）	主板上各部件通信
外部总线	主机与外设间的设备级互连（如 USB、HDMI）	计算机与外部设备（打印机、显示器）通信

1.5 指令集架构：RISC 与 CISC

CPU 的指令执行效率与 指令集架构（Instruction Set Architecture, ISA） 强相关，主流设计范式分 RISC（精简指令集计算机） 与 CISC（复杂指令集计算机）。

1.5.1 核心定义与设计理念

CISC（Complex Instruction Set Computer）：
追求「单条指令完成复杂操作」，通过丰富的指令集（如 x86 架构）减少程序代码量，但指令的硬件实现逻辑复杂。
RISC（Reduced Instruction Set Computer）：
追求「简单指令快速执行」，通过精简指令集（如 ARM、MIPS、RISC - V 架构）降低硬件复杂度，依赖编译器优化程序以提升指令并行度。

1.5.2 核心差异对比

RISC 与 CISC 在指令数量、复杂度、硬件/软件分工等维度存在显著差异：

对比维度	RISC	CISC
指令数量	少（通常 < 100 条）	多（通常 > 200 条）
指令复杂度	单周期指令为主，格式/长度统一	多周期指令为主，格式/长度不统一
硬件/软件分工	硬件简单，复杂操作由软件（编译器）实现	硬件复杂，复杂操作由单条指令实现
流水线支持	天然适配流水线（指令简单且规整）	流水线实现复杂（指令周期差异大）
典型架构	ARM、MIPS、RISC - V	x86（Intel/AMD 系列）

1.5.3 技术价值与适用场景

RISC：适合移动设备、嵌入式系统（如手机、物联网设备），优势是 低功耗、高并行、易扩展；
CISC：适合桌面端、服务器（如 PC、数据中心），优势是 代码密度高、兼容 legacy 软件。

1.6 系统层次结构（自底向上）

计算机系统从“硬件”到“应用软件”分多层，每层通过“接口”向上层提供服务：

硬件层：由 CPU、内存、IO 设备、总线组成，是系统的物理基础；
固件/微程序层：通过微指令控制硬件（如 CPU 微程序），实现硬件抽象；
操作系统层：管理硬件资源，提供进程调度、内存管理等服务；
系统软件层：编译器、解释器等工具，支撑应用软件开发；
应用软件层：面向用户的业务程序（如浏览器、办公软件）。

二、数据表示与编码

计算机以“二进制”为基础表示数据，需掌握数制转换、码制规则、字符编码、校验码（数据可靠性保障）。

2.1 数制转换（进制间映射）

不同进制（二进制、十进制、十六进制）可通过“按权展开、基数乘除”转换：

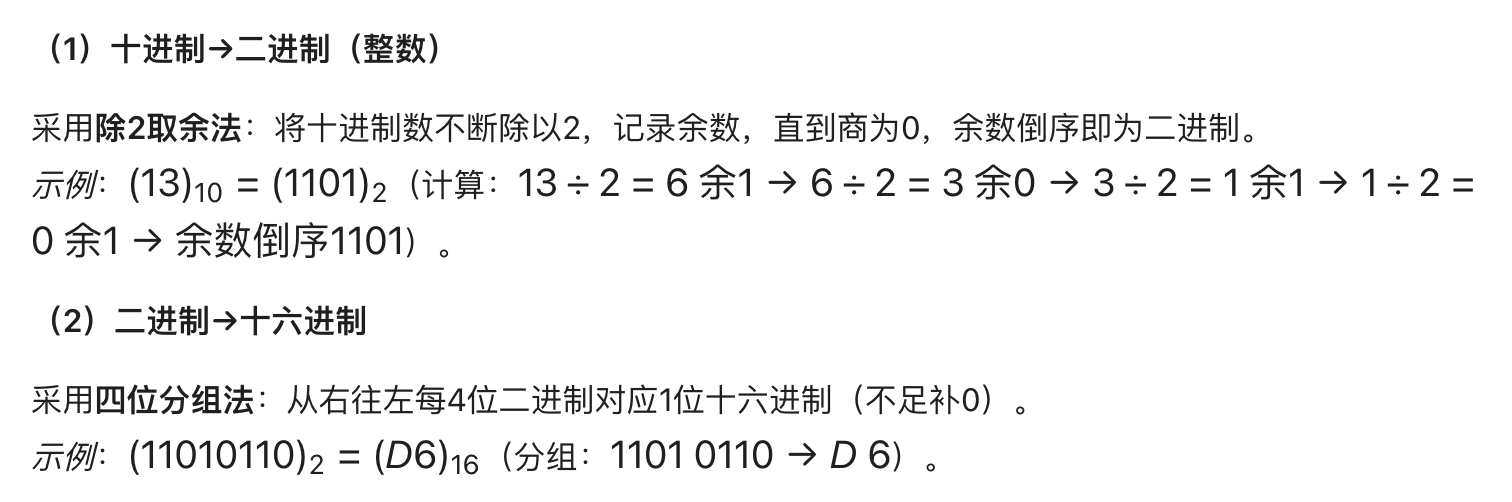

在这里插入图片描述

2.2 码制：数值与符号的表示

计算机用“编码”表示有符号数，核心码制包括原码、反码、补码、移码：

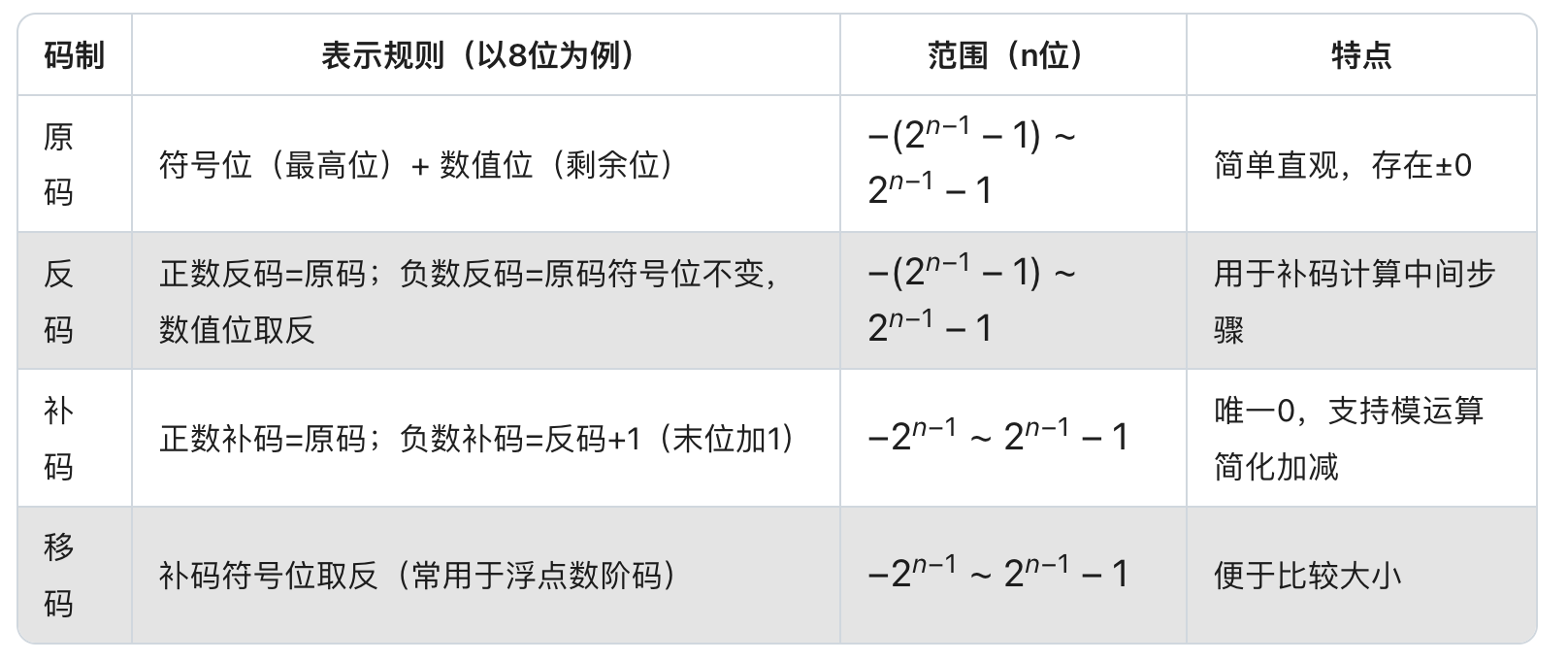

在这里插入图片描述

2.3 字符编码：非数值数据表示

字符编码用于映射文字/符号到二进制，典型方案（如 ASCII、Unicode）需结合业务场景选择，平衡“编码范围”与“存储效率”。

2.4 校验码：数据可靠性保障

校验码通过冗余编码检测/纠正数据传输/存储中的错误，核心技术基于码距延伸出奇偶校验、CRC循环冗余码、海明码。

2.4.1 码距：检错纠错的基础

码距是两个合法编码的二进制位差异数，直接决定检错/纠错能力：

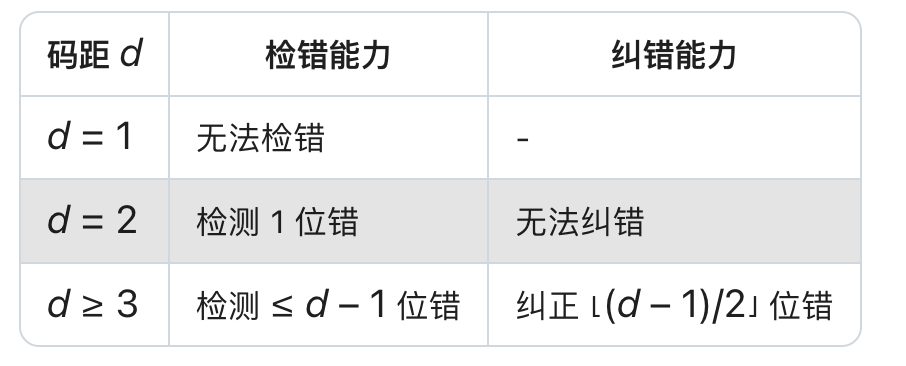

在这里插入图片描述

2.4.2 奇偶校验：简单检错

奇偶校验通过增加校验位使编码中 1 的个数为奇数/偶数，实现单比特检错：

类型	核心逻辑	检错能力
奇校验	校验位使编码中 1 的个数为奇数	检测 1 位错（偶数位错可能漏检）
偶校验	校验位使编码中 1 的个数为偶数	检测 1 位错（偶数位错可能漏检）

2.4.3 CRC 循环冗余码：高效检错

CRC 通过数据位多项式与生成多项式的模 2 运算生成校验位，实现多比特检错：

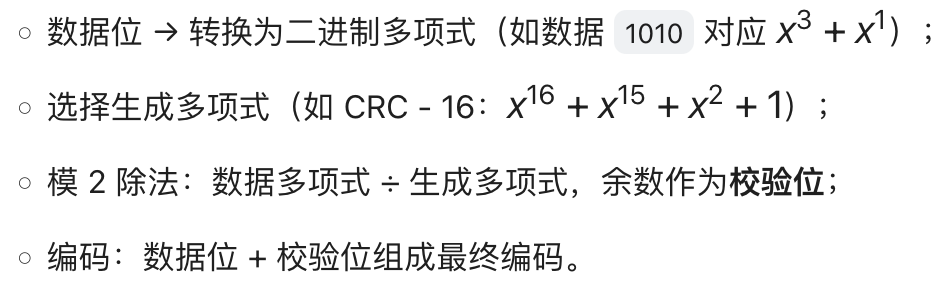

核心步骤：
检错能力：可检测任意奇数位错、突发长度 ≤ 生成多项式阶数的错误。

2.4.4 海明码：检错+纠错

在这里插入图片描述

编码逻辑：数据位分块，每块对应不同校验位，通过异或运算生成校验值；
纠错逻辑：接收端重新计算校验值，若不为 0 则定位错误位并翻转纠正。

三、逻辑运算：布尔操作与真值表

逻辑运算是计算机处理布尔型数据（真/假）的核心手段，通过“与、或、异或、同或、非”五大操作实现逻辑判断，核心是运算规则与真值表。

3.1 逻辑运算分类与规则

逻辑运算基于“真（1）、假（0）”二值，各运算的触发条件、符号表示如下：

运算类型	核心规则	符号表示（常见形式）
与（AND）	全为真时结果为真（全真才真）	`&&`、`*`、`·`、`∩`、`∧`、`AND`
或（OR）	有一个为真时结果为真（一真则真）	`
异或（XOR）	操作数不同时结果为真（相同为假，相异为真）	`⊕`、`XOR`
同或	操作数相同时结果为真（相同为真，相异为假）	`⊙`
非（NOT）	取反（真→假，假→真）	`!`、`¬`、`~`、`NOT`、`—`

3.2 真值表：逻辑运算的结果映射

真值表通过枚举所有输入组合（0/1），明确输出结果。以二元逻辑运算（输入A、B）为例，真值表如下：

A	B	!A（非A）	A+B（或）	A·B（与）	A⊕B（异或）	A⊙B（同或）
0	0	1	0	0	0	1
0	1	1	1	0	1	0
1	0	0	1	0	1	0
1	1	0	1	1	0	1

3.3 技术价值

逻辑运算是**数字电路（如门电路）与程序逻辑判断（如if-else、循环条件）**的基础：

硬件层：与门、或门、异或门是 CPU 运算器、存储器控制逻辑的核心组件；
软件层：逻辑运算支撑条件判断、位操作（如掩码运算）等编程场景。

四、运算方法：定点与浮点运算

运算器是“数据处理核心”，需掌握定点数运算、浮点数运算、运算器结构。

4.1 定点数运算（整数/定点小数）

定点数运算基于补码实现加减，乘除通过“加减迭代”或“硬件乘法器”实现。

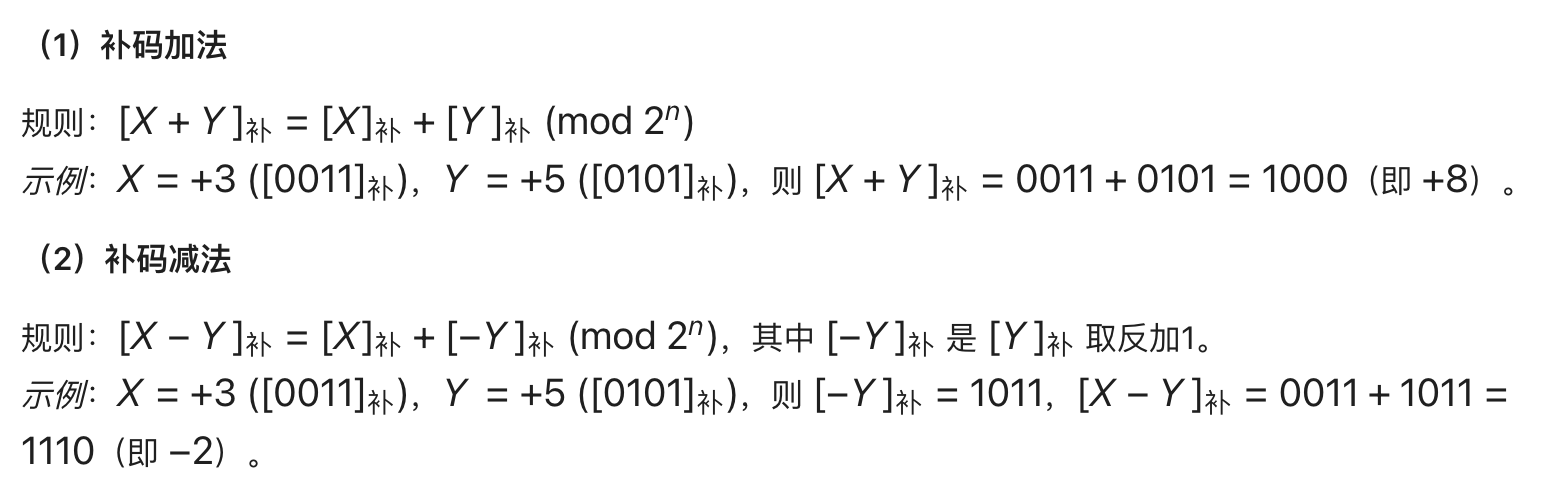

在这里插入图片描述

4.2 浮点数运算（IEEE 754标准）

在这里插入图片描述

（1）单精度浮点数格式（32位）

字段	符号位（S）	阶码（E，8位）	尾数（M，23位）
作用	正负标识	指数偏移（偏移量127）	有效数值（隐含最高位1）

（2）浮点数运算步骤

浮点数运算需“对阶→尾数运算→规格化→舍入→判溢出”：

对阶：使两数阶码相等（小阶向大阶对齐，尾数右移）；
尾数运算：尾数按定点数规则加减/乘除；
规格化：调整尾数与阶码，使尾数最高位为1（如 ( 0.xxx ) 需左规，( 1.xxx ) 需右规）；
舍入：处理尾数右移后的低位（如0舍1入、恒置1）；
判溢出：阶码超过表示范围则为溢出。

4.3 运算器结构

运算器由算术逻辑单元（ALU）、寄存器组、多路选择器组成：

ALU：执行算术/逻辑运算；
寄存器组：暂存操作数与结果（如通用寄存器、累加器）；
多路选择器：选择运算器输入数据。

五、存储系统与指令执行核心技术

5.1 存储系统：层次化设计与分类逻辑

存储系统通过**“层次化架构”** 平衡容量、速度、成本，同时依托**“寻址方式、内容匹配逻辑”** 定义存储设备的技术特性。

5.1.1 存储层次结构（自顶向下）

存储系统按**“访问速度由快到慢、容量由小到大”** 分层，各层级的核心特征如下：

层级	存储介质	访问速度	容量规模	典型设备
寄存器	触发器（CPU内）	纳秒级	极小（KB级）	CPU通用寄存器、程序计数器
Cache	SRAM	微秒级	MB级	L1/L2/L3 高速缓存
主存（内存）	DRAM/SRAM	百纳秒级	GB级	DDR4/DDR5 内存条
辅存（外存）	硬盘/SSD/光盘	毫秒级	TB级	机械硬盘、固态硬盘

5.1.2 存储器分类：寻址与内容匹配逻辑

存储器的“数据定位方式”是技术差异的核心，分为**“按地址寻址”** 和 “按内容访问” 两大维度：

（1）按寻址方式分类

寻址方式决定“如何定位存储单元”，主流分为三类：

分类类型	核心逻辑	性能特征	典型设备
随机存储器（RAM）	访问任意存储单元耗时相同（与地址无关）	速度快，支持随机访问	主存（DRAM/SRAM）、Cache
顺序存储器（SAM）	无独立地址，需按顺序遍历前序单元访问目标	无地址开销，顺序读写高效	磁带（卷绕到指定数据段）
直接存储器（DAM）	有独立地址，但读写速度与磁头-数据相对位置强相关	地址灵活但存在机械延迟	磁盘（磁道寻址+扇区顺序读写）、光盘

（2）按内容访问：相联存储器

部分场景需“通过数据特征定位存储单元”，典型为 相联存储器（Associative Memory）：

核心逻辑：选择存储单元的依据是内容匹配（而非地址匹配）；
技术价值：突破“地址→单元”的传统映射，适合高频内容检索场景；
典型应用：Cache 的“标记阵列”（通过标签对比快速查找数据块）、数据库全文检索加速。

5.2 主存储器（内存）：硬件基础与扩展

主存是CPU直接访问的存储设备，核心覆盖存储芯片、编址逻辑、扩展方式：

5.2.1 存储芯片分类

内存由“存储芯片阵列”组成，主流芯片因存储原理分为两类：

芯片类型	存储原理	性能特点	应用场景
SRAM	静态触发器存储	速度快（纳秒级）、成本高、功耗大	Cache、CPU内部寄存器
DRAM	电容充放电存储	速度慢（百纳秒级）、密度高、成本低	主存（如DDR4/DDR5模组）

5.2.2 内存编址与扩展

内存通过地址线、数据线与CPU互连，扩展需兼顾“容量”与“位数”：

位扩展：增加存储芯片数量，扩展数据总线宽度（如8位→16位）；
字扩展：增加存储芯片数量，扩展内存容量（如1GB→2GB）；
实现逻辑：地址线用于“选择芯片/单元”，数据线用于“传输数据位”，控制线（读写信号、片选信号）同步操作。

5.3 高速缓存（Cache）：主存的高速副本

Cache 基于局部性原理（时间局部性、空间局部性）加速内存访问，核心技术包括映射方式、替换策略、写策略：

5.3.1 Cache 映射方式

主存块需映射到Cache行，主流策略平衡“硬件复杂度”与“命中率”：

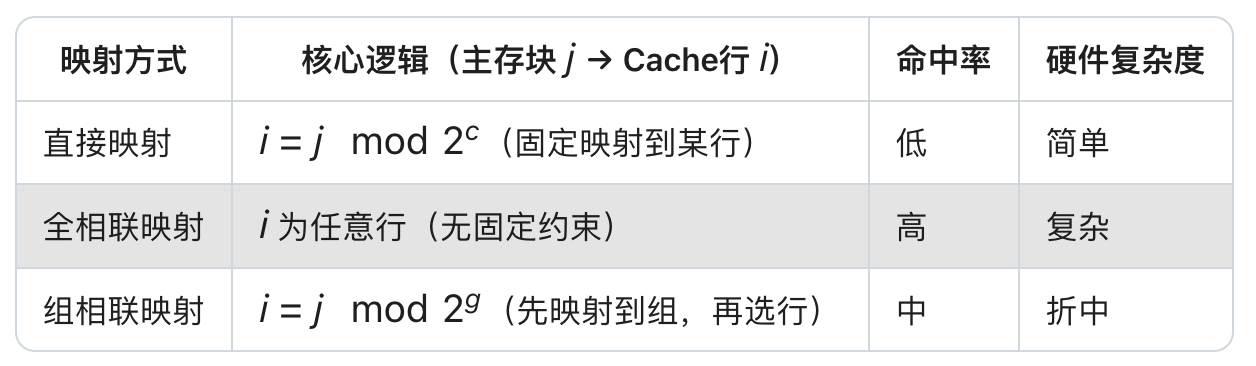

在这里插入图片描述

5.3.2 Cache 替换策略

当Cache满时，需替换“未来最不可能访问”的块，典型策略：

策略	核心逻辑	性能特征	实现难度
FIFO	替换最先进入的块	简单但易触发Belady异常	低
LRU	替换最久未使用的块	命中率高但硬件复杂	高
随机替换	随机选择替换块	硬件简单但性能不稳定	极低

5.3.3 Cache 写策略（一致性管理）

处理“Cache 与主存数据同步”的策略，需平衡“性能”与“一致性”：

策略	核心逻辑	性能特征	一致性保障
写回（WB）	修改Cache块后，批量写回主存	减少IO次数，性能优	弱（需额外标记脏块）
写通（WT）	修改Cache块时，立即写回主存	一致性强，但IO开销大	强

5.4 虚拟内存：磁盘扩展的内存抽象

虚拟内存通过**“磁盘作为内存扩展层”** 实现“部分装入、按需调页”，核心技术包括页表映射、缺页中断、页面置换：

5.4.1 虚拟地址→物理地址转换

虚拟地址由**“虚拟页号（VPN） + 页内偏移（Offset）”** 组成，通过页表映射到物理地址（“物理页框号（PFN） + 页内偏移”）：

页表结构：存储“虚拟页→物理页”的映射关系，支持多级页表（如x86的二级页表、ARM的三级页表）；
TLB（快表）：页表的高速缓存，加速地址转换（减少页表访问的内存开销）。

5.4.2 页面置换算法

当物理内存不足时，需置换“淘汰页”，算法与Cache替换逻辑同源：

算法	核心逻辑	适用场景
FIFO	置换最先进入的页	简单场景（如嵌入式系统）
LRU	置换最久未使用的页	通用场景（命中率优先）
Clock	环形队列+访问位标记	平衡性能与硬件复杂度

5.5 指令系统与CPU结构：软件-硬件的接口

指令是“软件控制硬件的最小单元”，CPU是“指令执行的核心”，需掌握指令格式、寻址方式、CPU流水线技术。

5.5.1 指令格式与组成

一条指令由**“操作码字段 + 地址码字段”** 组成：

操作码（Opcode）：定义指令的操作类型（如 ADD、MOV、JMP）；
地址码（Operand）：定义操作数的存储位置（内存地址、寄存器、立即数）。

5.5.2 寻址方式：操作数的定位逻辑

寻址方式定义“如何获取操作数地址”，主流方式基于操作数存储位置（内存、寄存器、指令内）细分：

（1）基础寻址方式（直接定位）

寻址方式	核心逻辑（以指令`OPR 源操作数`为例）	技术特征与示例
立即寻址	操作数直接存于指令中（地址码=操作数）	地址码：`#5`（指令内含立即数`5`）；特点：无内存访问，速度最快
直接寻址	操作数在主存，地址码=操作数的有效地址	地址码：`[0x2000]`（主存`0x2000`存操作数）；特点：一次内存访问，地址固定
间接寻址	地址码=“操作数地址的地址”（先读指针再读操作数）	地址码：`[[0x2000]]`（`0x2000`存操作数地址，需二次读内存）；特点：灵活但访存延迟高
寄存器寻址	操作数在CPU寄存器，地址码=寄存器名	地址码：`R0`（寄存器`R0`存操作数）；特点：无内存访问，寄存器级速度
寄存器间接寻址	地址码=“存操作数地址的寄存器”（先读寄存器再读内存）	地址码：`[R1]`（寄存器`R1`存操作数主存地址，需一次内存访问）；特点：结合寄存器速度与内存灵活性

（2）进阶寻址方式（寄存器+偏移量）

“寄存器+偏移量”的组合型寻址，核心逻辑为 “操作数地址 = 基址/变址寄存器 + 位移量”，典型场景：

寻址方式	核心逻辑	典型应用
基址寻址	操作数地址 = 基址寄存器 + 位移量	程序重定位（如OS加载程序时，基址存起始地址）
相对寻址	操作数地址 = PC（程序计数器） + 位移量	分支指令（如`JMP ±offset`，实现代码跳转）
变址寻址	操作数地址 = 变址寄存器 + 位移量	数组遍历（变址寄存器存下标，位移量存数组起始地址）

5.5.3 CPU流水线技术：指令级并行

CPU 流水线是 “让多条指令的不同执行阶段在时间上重叠”的准并行技术，通过拆分指令执行流程为子阶段，突破串行瓶颈：

（1）流水线核心概念

阶段拆分：指令执行拆分为取指（Fetch）→译码（Decode）→执行（Execute）→访存（Memory）→写回（Writeback） 等子阶段；
重叠执行：多条指令的不同子阶段在时间上重叠（如指令1执行“译码”时，指令2执行“取指”），实现“单周期输出1条指令”的吞吐。

（2）流水线周期与性能

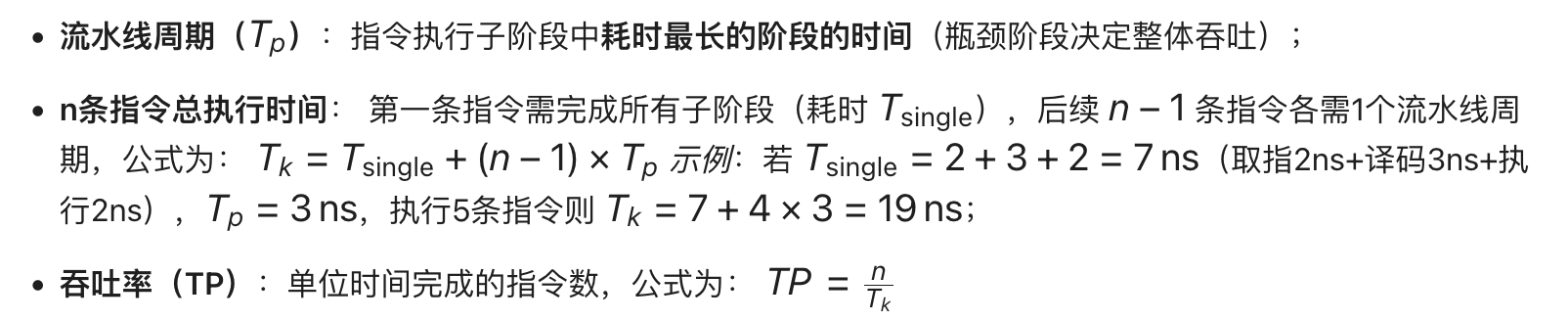

在这里插入图片描述

六、输入输出系统：设备交互与总线时序

输入输出（I/O）系统是计算机与外部设备交互的桥梁，需掌握地址编址、I/O 控制方式、中断机制、时序周期等核心技术。

6.1 内存与接口的地址编址方式

微机中，内存与 I/O 接口的地址映射分 统一编址 与 分开编址：

编址方式	核心逻辑	技术特点
统一编址	内存与 I/O 共享地址空间，通过指令参数区分访问对象	指令无需区分内存/I/O，灵活性高
分开编址	内存与 I/O 地址空间独立，指令显式区分访问类型	地址空间隔离，I/O 指令专用性强

6.2 I/O 控制方式：数据传输的调度逻辑

I/O 控制方式决定 CPU 与外设的交互效率，主流方案按 CPU 参与度 分为五类：

6.2.1 无条件传送

核心逻辑：假设外设始终“就绪”，CPU 直接读写数据；
适用场景：低速且状态稳定的外设（如 LED 灯、开关）；
缺陷：可靠性低（外设未就绪时易出错）。

6.2.2 程序查询（直接程序控制）

核心逻辑：CPU 轮询外设状态寄存器，仅当外设“就绪”时传输数据；
适用场景：中低速外设（如键盘、打印机）；
缺陷：CPU 占用率高（轮询过程阻塞其他任务）。

6.2.3 中断方式

核心逻辑：外设就绪时主动发中断请求，CPU 暂停当前任务并响应 I/O；
技术细节：
- 中断响应时间：从外设发请求到 CPU 开始处理的耗时（含保存现场、跳转中断服务程序）；
- 中断向量/矢量：中断服务程序的入口地址，通过中断向量表快速定位；
优势：释放 CPU 资源，支持异步外设（如磁盘、网卡）；
缺陷：中断处理存在上下文切换开销。
