OPENCV笔记 模板匹配

模板匹配

模板匹配与卷积原理很像，模板再原图像上从原点开始滑动，计算模板与图像被模板覆盖的地方的差别程度，这个差别程度的计算方式再opencv里有六种，然后将每次计算的结果放入一个矩阵里，作为结果输出。假如原图形是AB大小，而模板是ab大小，则输出结果的矩阵是（A-a+1)*(B-b+1)
六种计算方式：
cv2.TM_CCOEFF：计算相关系数，计算出来的值越大，越相关
cv2.TM_CCOEFF_NORMED：计算归一化相关系数，计算出来的值越接近1，越相关
cv2.TM_CCORR：计算相关性，计算出来的值越大，越相关
cv2.TM_CCORR_NORWED：计算归一化相关性，计算出来的值越接近1，越相关
cv2.TM_SQDIFF：计算平方不同，计算出来的值越小，越相关
cv2.TM_SQDIFF_NORMED：计算归一化平方不同，计算出来的值越接近0，越相关

# 模板匹配
import cv2
import matplotlib.pyplot as plt

img = cv2.imread('image/Lena.png')
templates = cv2.imread('image/face.png')
cv2.imshow('Lena',img)
cv2.imshow('face',templates)
w = templates.shape[1]
h = templates.shape[0]
methods = ['cv2.TM_CCOEFF','cv2.TM_CCOEFF_NORMED','cv2.TM_CCORR','cv2.TM_CCORR_NORMED','cv2.TM_SQDIFF','cv2.TM_SQDIFF_NORMED']
for meth in methods:
    img1 = img.copy()
    # 匹配方法的真值
    method = eval(meth)
    print(method)
    res = cv2.matchTemplate(img, templates, method)
    min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)
    # 如果是平方差匹配TM_SQDIFF获归一化平方差匹配TM_SQDIFF_NORMED,取最小值
    if method in [cv2.TM_SQDIFF,cv2.TM_SQDIFF_NORMED]:
        top_left = min_loc
    else:
        top_left = max_loc
    bottom_right = (top_left[0]+w,top_left[1]+h)
    cv2.rectangle(img1,top_left, bottom_right, 255, 2)
    img1 = img1[:, :, [2, 1, 0]]
    plt.subplot (121),plt.imshow(res,cmap='gray')
    plt.xticks([]),plt.yticks([]) #隐藏坐标轴
    plt.subplot(122), plt.imshow(img1, cmap='gray')
    plt.xticks([]), plt.yticks([])  # 隐藏坐标轴
    plt.suptitle(meth)
    plt.show()
cv2.waitKey(0)
cv2.destroyAllWindows()

原图

人脸部分

六种计算方法

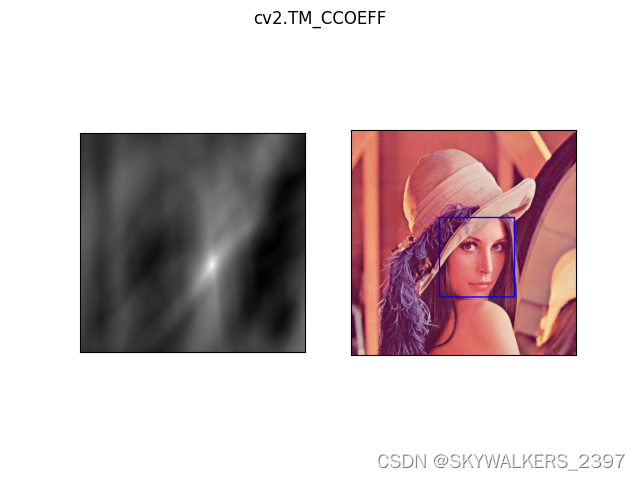

cv2.TM_CCOEFF：

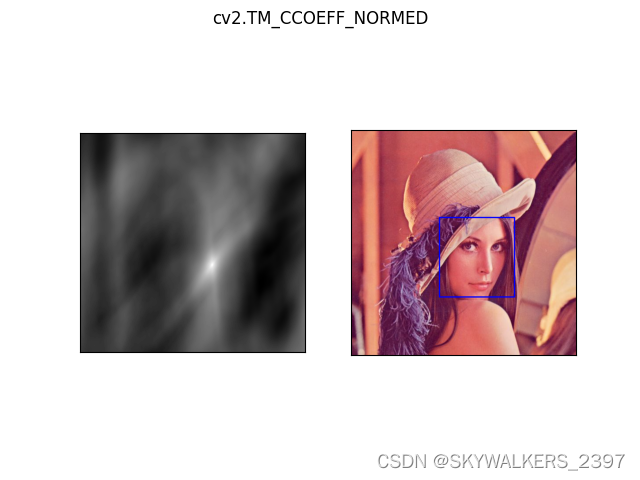

cv2.TM_CCOEFF_NORMED：

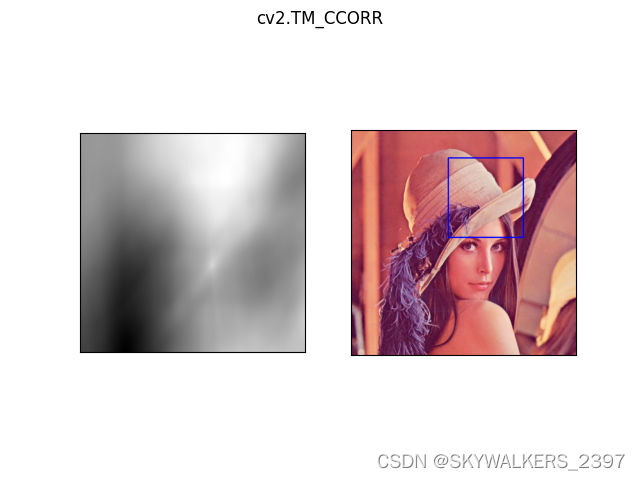

cv2.TM_CCORR：

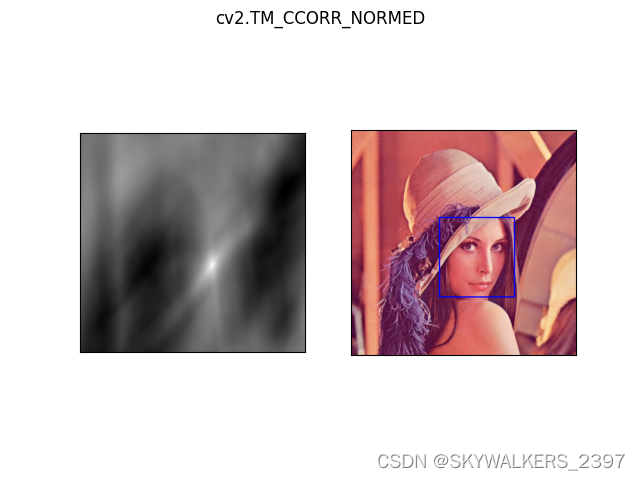

cv2.TM_CCORR_NORWED：

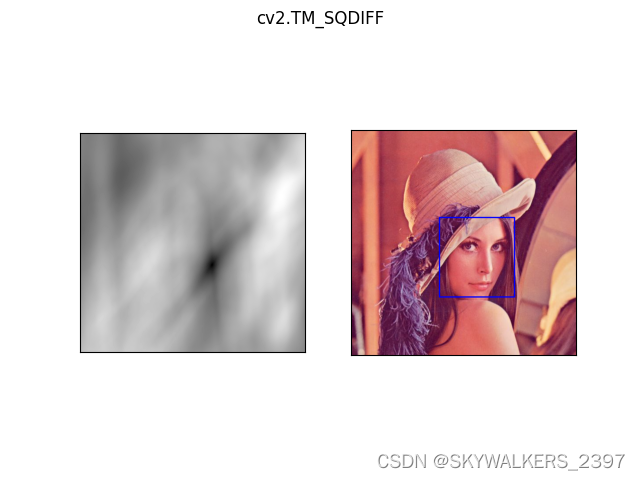

cv2.TM_SQDIFF：

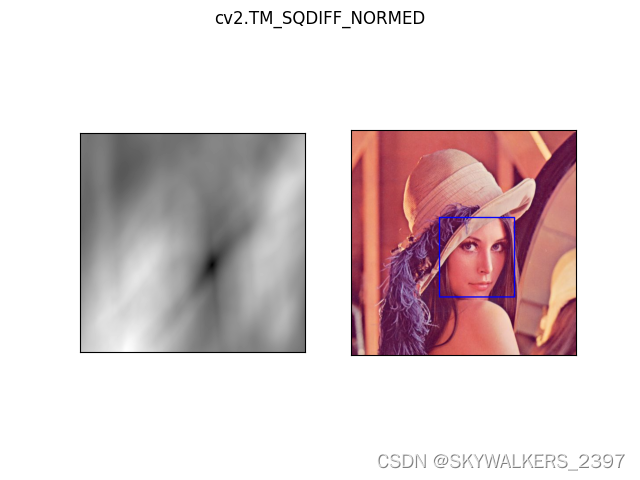

cv2.TM_SQDIFF_NORMED：

可以看到，有归一化过程的匹配效果均较好。

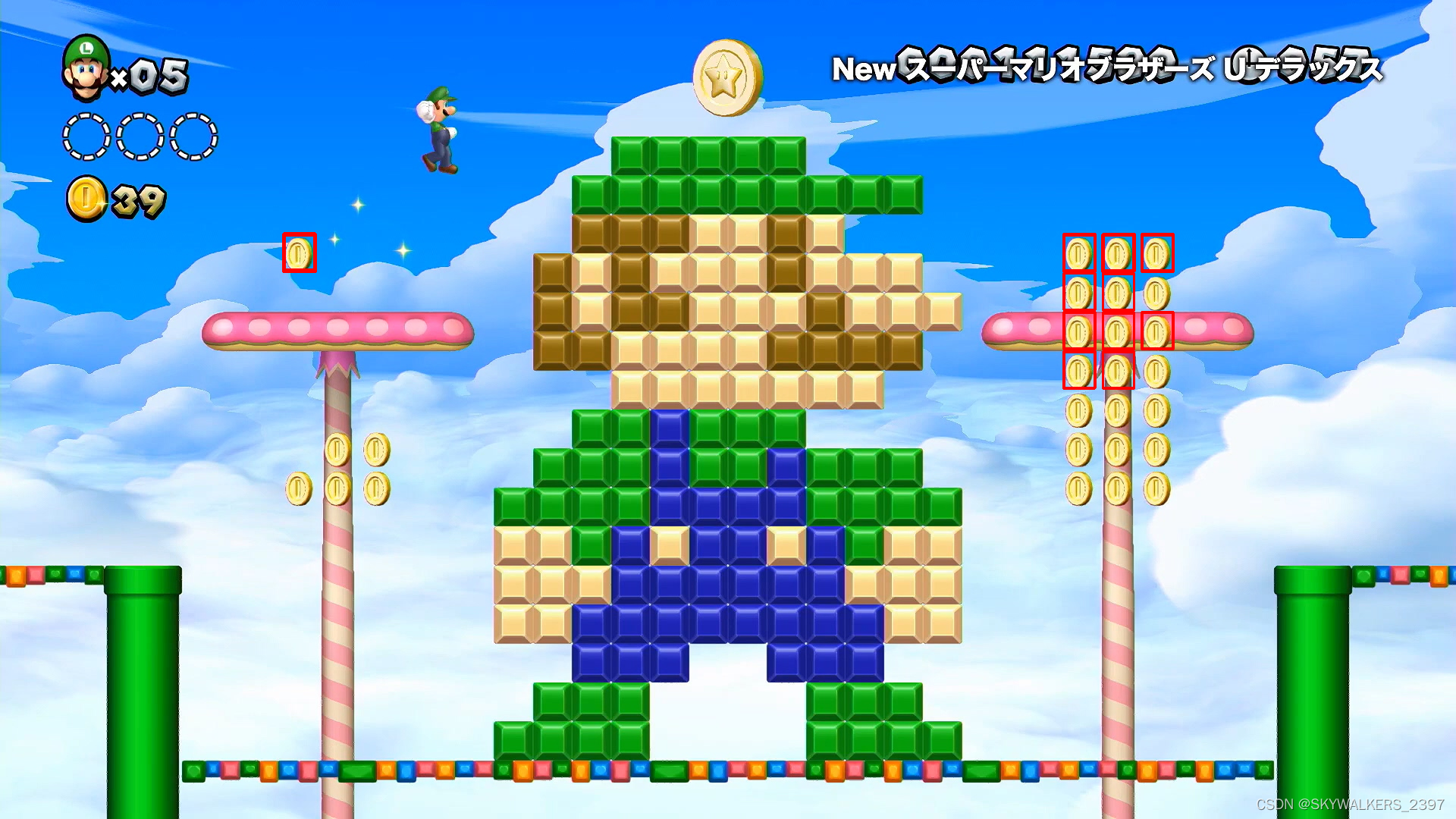

多对象匹配

img_rgb = cv2.imread('image/mario.jpg')
img_gray = cv2.cvtColor(img_rgb,cv2.COLOR_BGR2GRAY)
template = cv2.imread('image/mario_coin.jpg',0)
h,w = template.shape[:2]
res = cv2.matchTemplate(img_gray,template, cv2.TM_CCOEFF_NORMED)
threshold = 0.8
# 取匹配程度大于80%的坐标
loc = np.where(res>=threshold)
for pt in zip(*loc[::-1]):
    bottom_right = (pt[0]+w,pt[1]+h)
    cv2.rectangle(img_rgb,pt,bottom_right, (0,0,255),2)
cv2.imshow('img_rgb',img_rgb )

受背景颜色的影响，匹配效果并不好。（其他两种计算方式效果更不好）
