本文详细描述了如何在R1路由器上进行IP规划，配置静态路由，设置NAT转换，以及实现PC与Server之间的双向访问。重点涉及ACL控制、NAT服务器配置，确保客户端通过域名访问HTTP服务。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

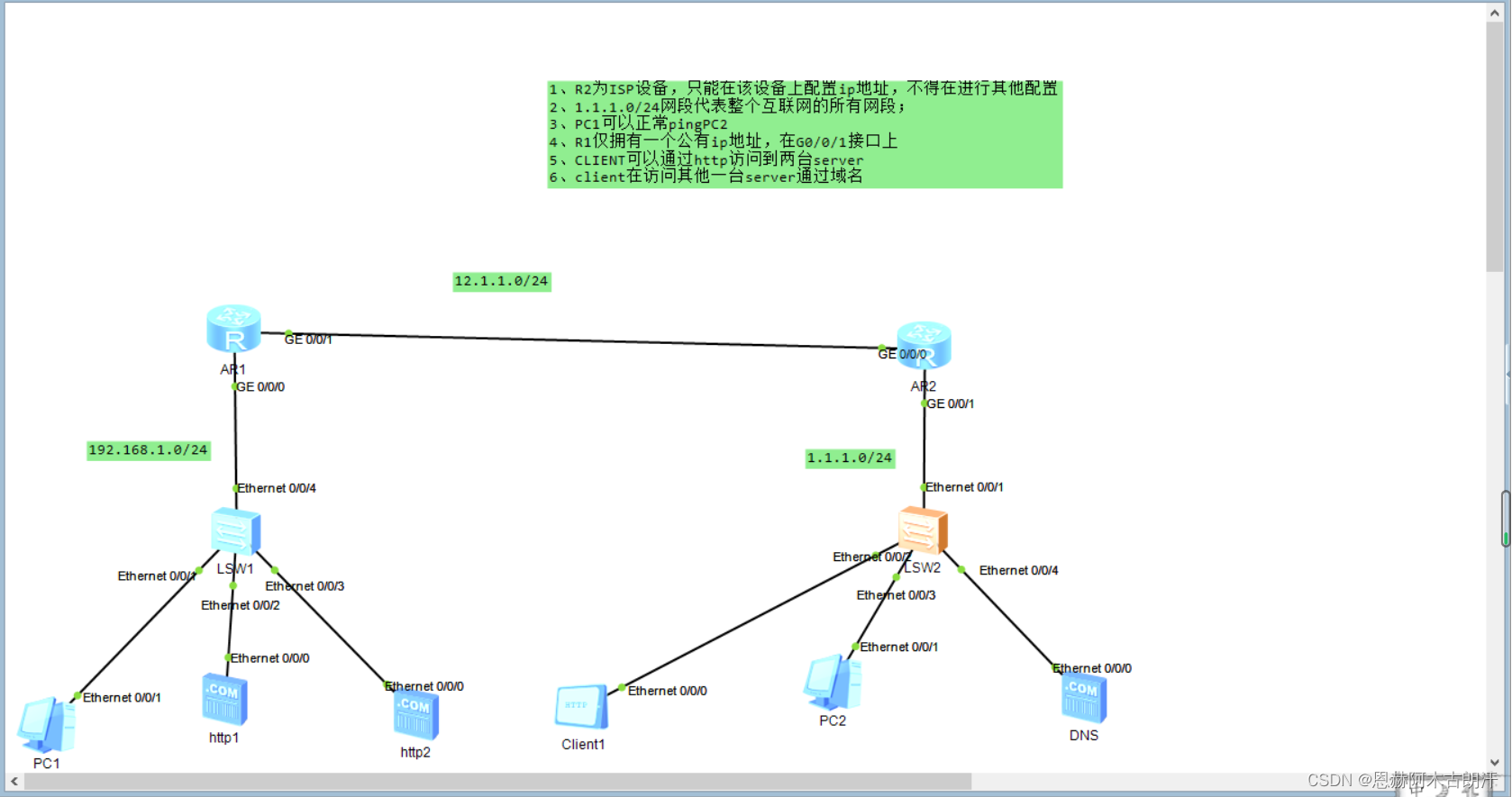

一、搭建拓扑

在这里插入图片描述

二、规划IP

1、R1的ip

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              192.168.1.1/24       up         up
GigabitEthernet0/0/1              12.1.1.1/24          up         up
GigabitEthernet0/0/2              unassigned           down       down
NULL0                             unassigned           up         up(s)
<R1>

2、R2的ip

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              12.1.1.2/24          up         up
GigabitEthernet0/0/1              1.1.1.1/24           up         up
GigabitEthernet0/0/2              unassigned           down       down
NULL0                             unassigned           up         up(s)
[R2-GigabitEthernet0/0/1]

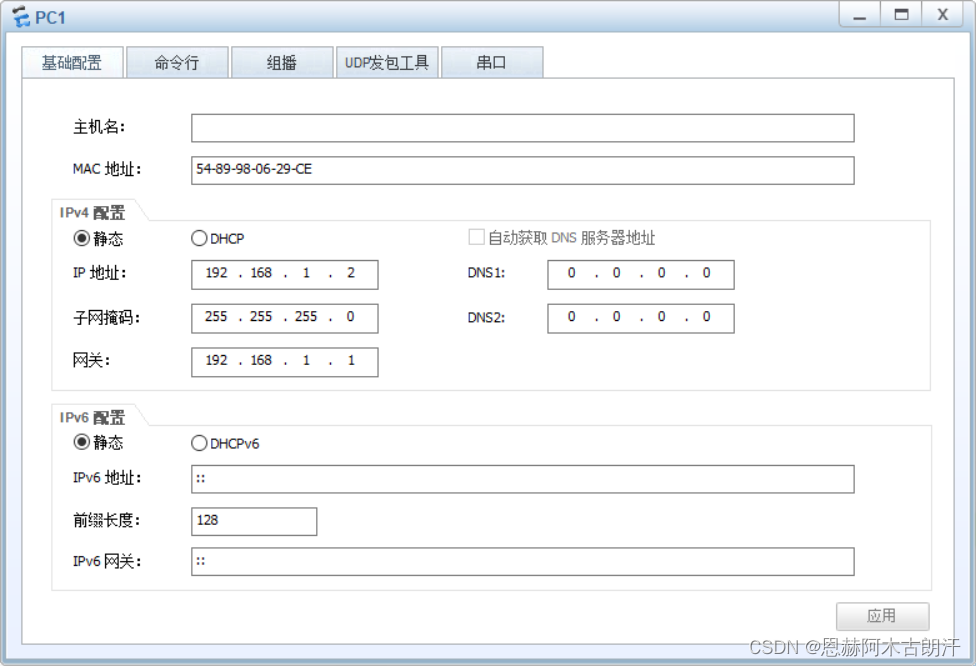

3、pc1的ip

在这里插入图片描述

4、http1的ip

在这里插入图片描述

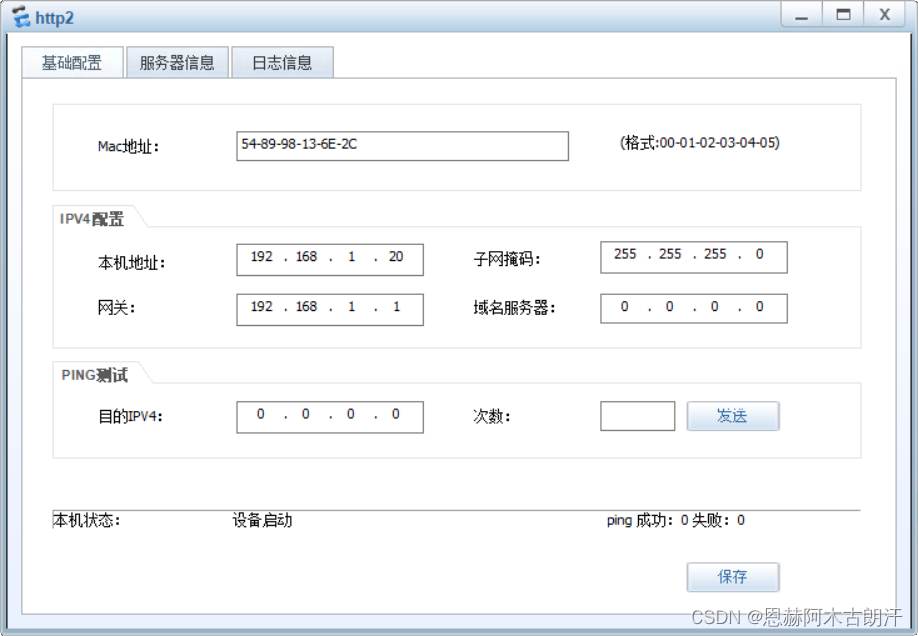

5、http2的ip

在这里插入图片描述

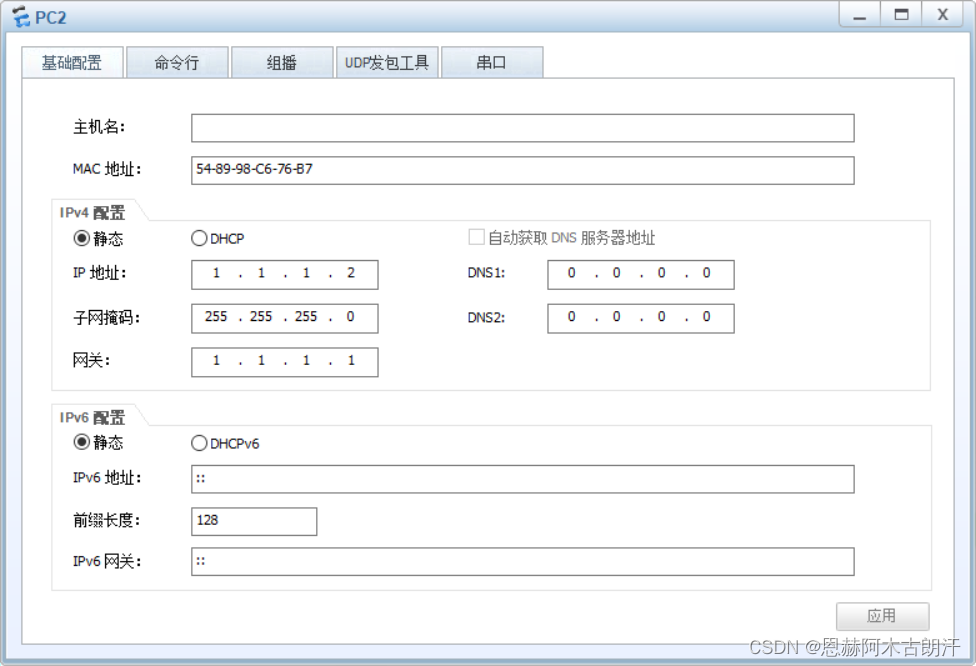

6、PC2的ip

在这里插入图片描述

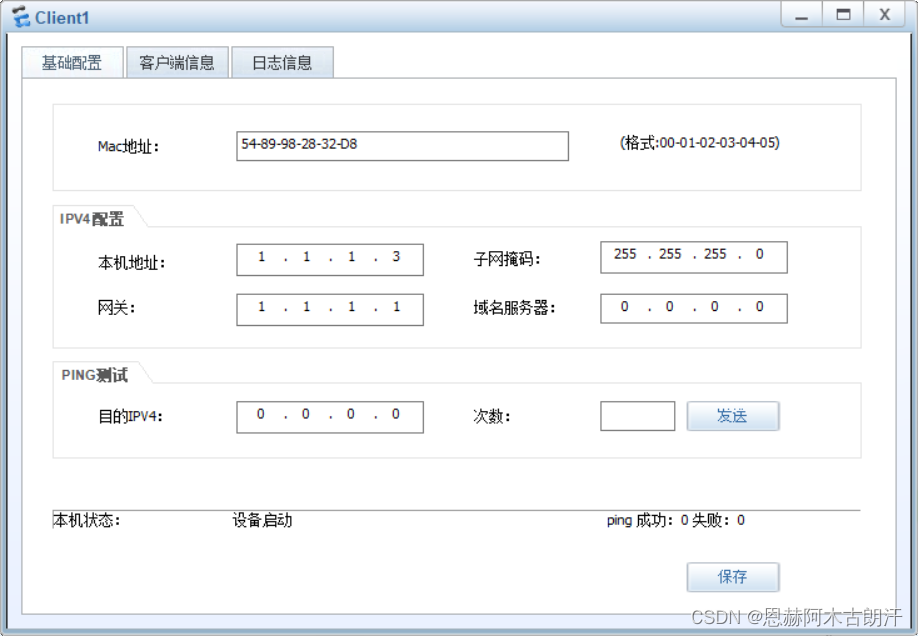

7、Client1的ip

在这里插入图片描述

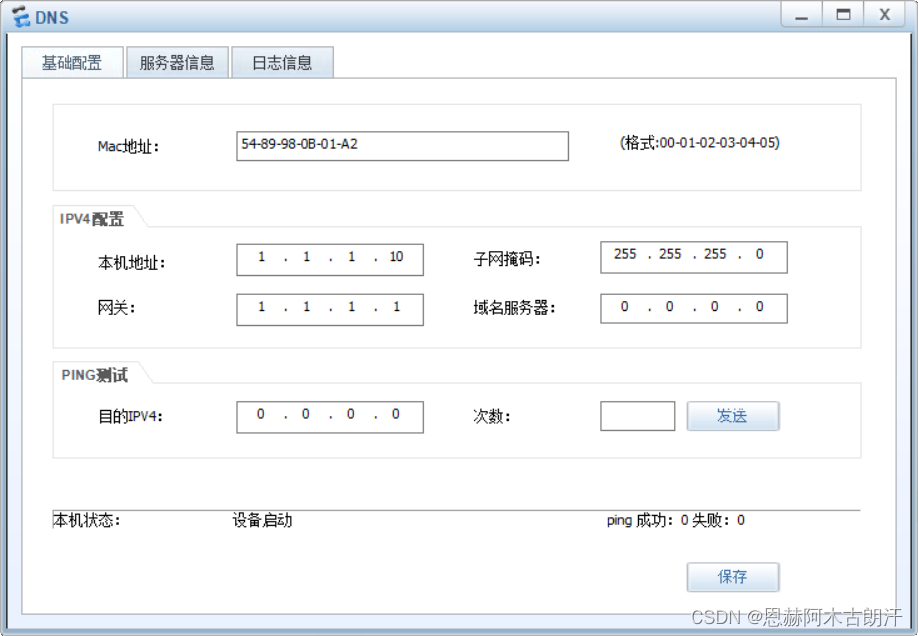

8、DNS的ip

在这里插入图片描述

三、前两条要求已经满足题意

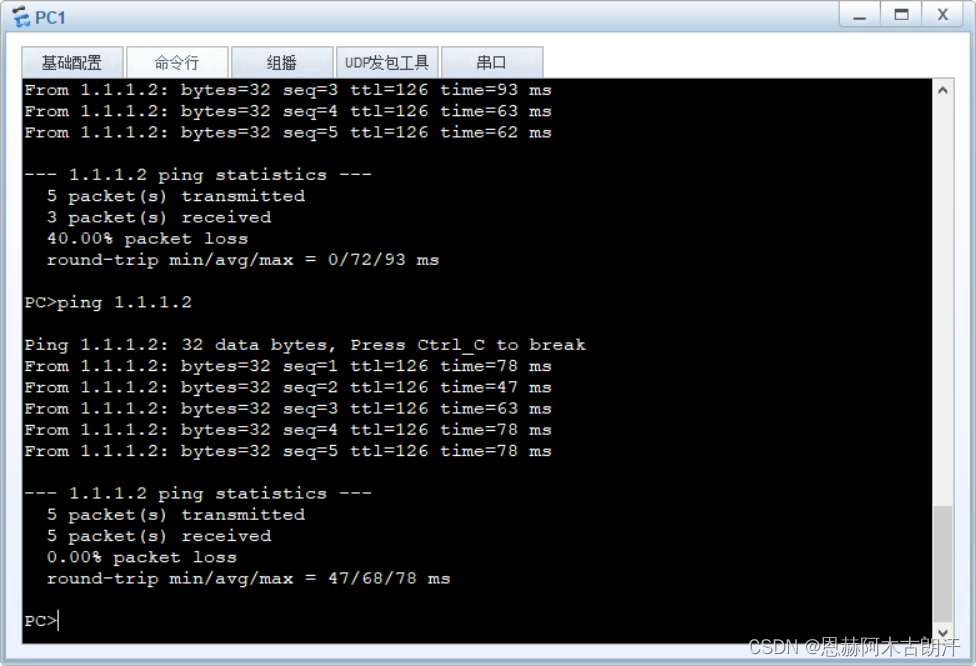

1、测试PC1 PING PC2

在这里插入图片描述

2、测试PC1 PING PC2，能通

四、R1仅拥有一个公有ip

[R1]ip route-static 0.0.0.0 0 12.1.1.2
[R1]acl 2000
[R1-acl-basic-2000]rule permit source 192.168.1.0 0.255.255.255
[R1-acl-basic-2000]int g0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000

五、CLIENT可以通过http访问到两台server

六、client在访问其他一台server通过域名

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]nat server protocol tcp global current-interface 80 inside 192.168.1.10 80
Warning:The port 80 is well-known port. If you continue it may cause function failure.
Are you sure to continue?[Y/N]:y
[R1-GigabitEthernet0/0/1]nat server protocol tcp global current-interface 9999 inside 192.168.1.20 80
