一、24C02简介
24C02是2Kbit串行EEPROM，CT117E—M4竞赛训练板的硬件设计无法使用I2C接口，只能通过并口仿真I2C接口实现对24C02的读写操作。

引脚	功能	方向	说明
1	A0	输入	器件地址0
2	A1	输入	器件地址1
3	A2	输入	器件地址2
4	GND	—	地
5	SDA	双向	串行数据
6	SCL	输入	串行时钟
7	WP	输入	写保护
8	VCC	输入	电源(2.7~5.5V)

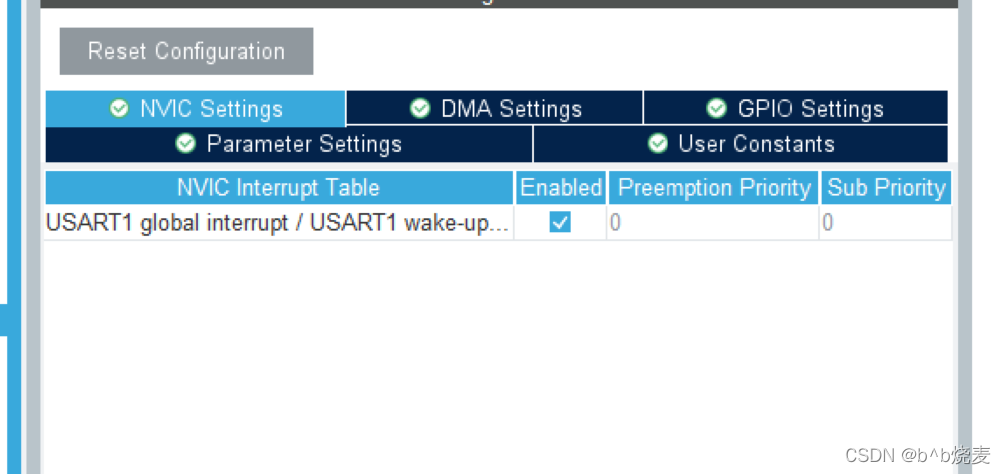

在STM32CubeMX中打开，USART1和USART2设置，打开USART1中断设置。如下图
在这里插入图片描述

添加到usart.c
extern char RX_buff[10];
void MX_USART1_UART_Init(void){
/* USER CODE BEGIN USART1_Init 2 */
HAL_UART_Receive_IT(&huart1,(uint8_t *)RX_buff,1);
  /* USER CODE END USART1_Init 2 */
  }

添加到main.c
char RX_buff[10];//接受缓冲区
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
HAL_UART_Transmit(&huart1,(uint8_t *)RX_buff,(uint16_t)sizeof(RX_buff),20);
	HAL_UART_Receive_IT(&huart1,(uint8_t *) RX_buff,1);
}

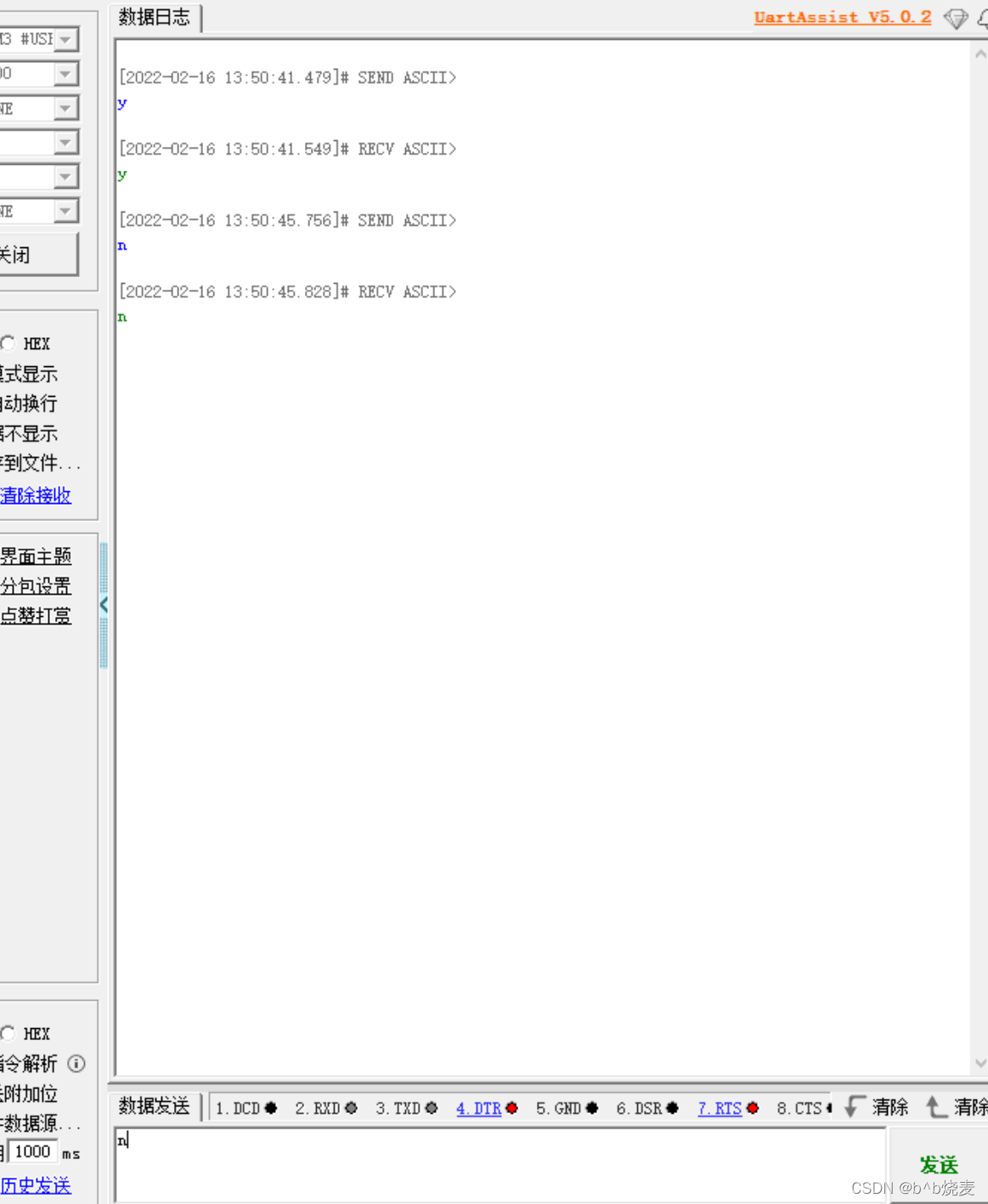

//完成数据的接受与输出

在这里插入图片描述

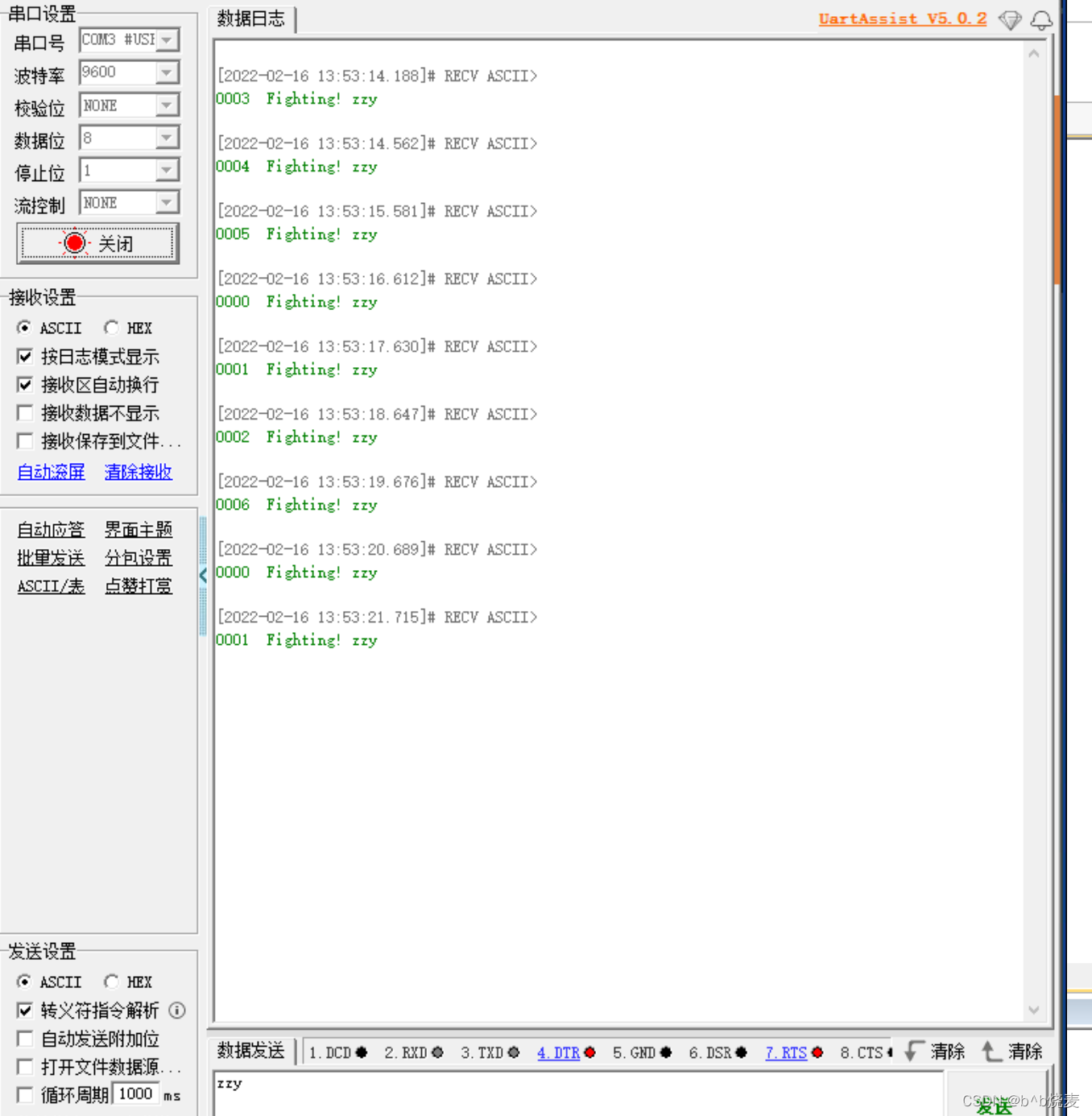

uint16_t TX_ms=0;//毫秒计数
char TX_buff[100];//发送缓冲区
uint16_t TX_t=0;
	if(TX_ms==1000){
		sprintf(TX_buff,"%04d  Fighting! zzy",TX_t);
		HAL_UART_Transmit(&huart1,(uint8_t *)TX_buff,(uint16_t)sizeof(TX_buff),20);
		TX_t++;
		TX_ms=0;
	}
	参考上一篇SysTick定时器中断，完成数据的发送
