二、实验目的

1、了解运算器的数据传输通路；

2、验证运算器的组合功能；

3、掌握算术逻辑运算工作原理；

4、验证运算器8位加、减、与、直通功能；

5、按给定数据，完成几种指定的算术和逻辑运算。

三、实验环境

PC计算机

四、实验内容

1、参照图1.2所示，参加运算的两个8位数据分别为A[7..0]和B[7..0]。运算模式由S[3..0]的16种组合决定，而S[3..0]的值可由4位2进制计数器产生，也可由开关设置。此外，设M=0，选择算术运算，M=1为逻辑运算，CN为最低位的进位位；F[7..0]为输出结果；CO为运算后的进位标志，FZ为运算后的结果为零标志位。对设计的ALU181A进行仿真调试，并记录结果。

仿真：在软件环境下，验证电路的行为（与预期的一致性），

功能仿真：在设计输入之后，综合、布线之前的仿真。不考虑电路的逻辑和门电路的延时，这种考虑电路在理想状态下的行为和预期设计效果的一致性。

时序仿真：在综合、布局布线后，也即电路已映射到特定工艺环境后，考虑器件延时的情况下对布局布线后电路的仿真。

2、按要求撰写试验报告。

图1.2算术逻辑单元ALU实验原理图

五、实验步骤与实验结果

1、实验步骤

（1）设计ALU元件。

在Quartus II 环境下，基于ALU181的基本功能写出对应的HDL代码（参照附录2中 8位算术逻辑单元ALU的Verilog HDL程序），并将ALU181文件（见附录2）制作成一个可调用的原理图元件。参照采用Verilog HDL输入系统设计操作流程，完成系统设计。

1）输入源程序，可直接复制附录2中的文本，打开Quartus II，选择File→New命令。在New窗口中的Design Files栏选择编译文件的语言类型，这里选择Verilog HDL File选项。然后在Verilog HDL文本编译窗口中输入附录2中的程序，完成仿真调试。

2）生成元件符号

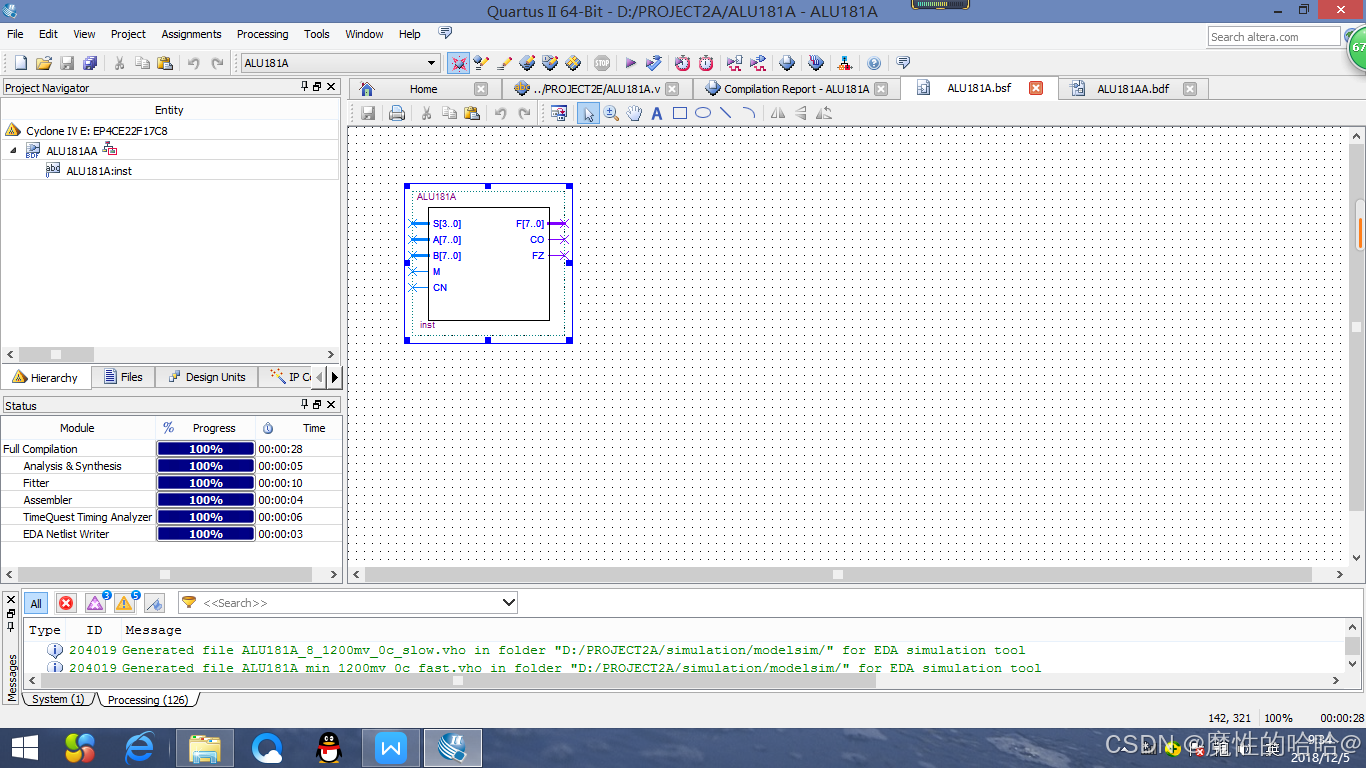

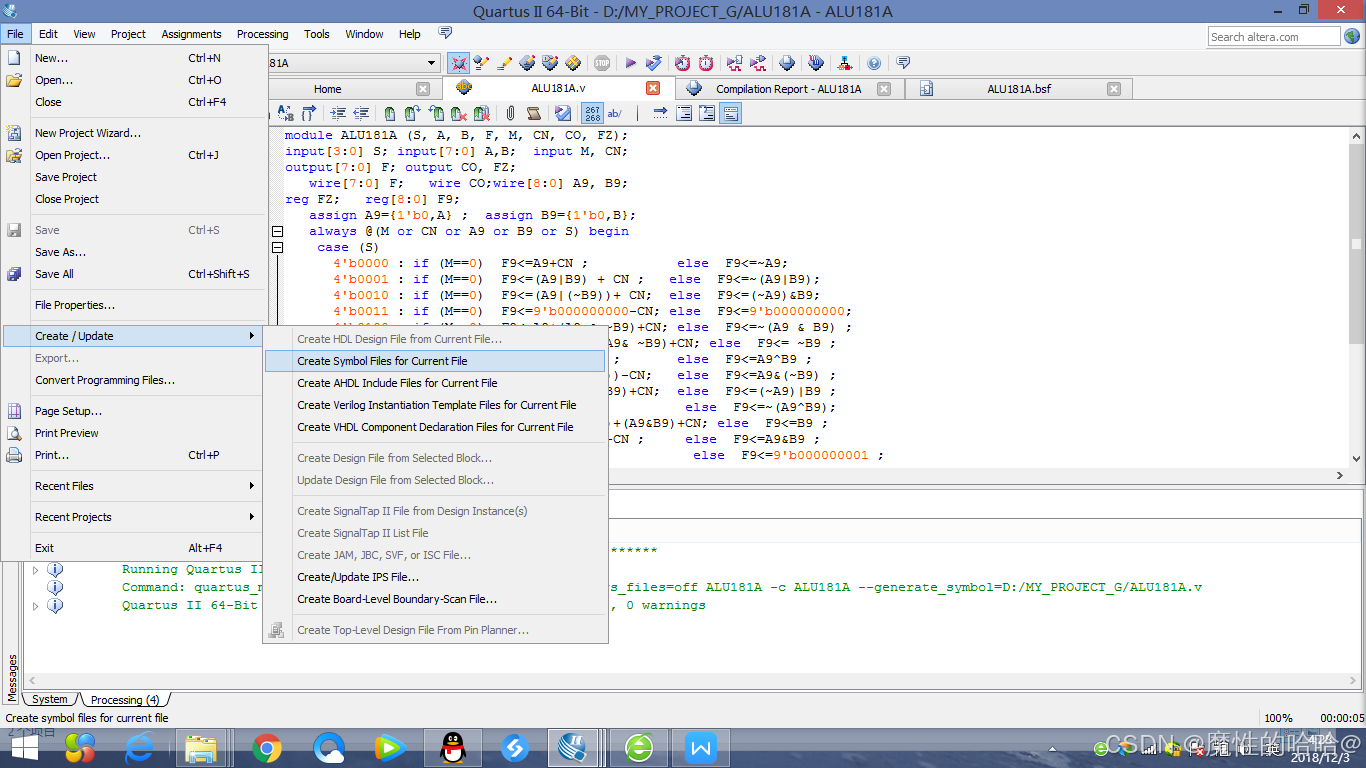

方法：File--Create/Update--Create Symbol File for Current File，将本设计封装为一个元件符号（ALU181A.bsf），供以后在原理图编辑器下进行层次设计时调用。如图1.4所示。

图1.4 封装为一个元件符号

（2）采用原理图方式设计电路

选择图形输入方式。根据图1.2、图1.3输入实验电路图，从Quartus II的基本元件库中将各元件调入图形编辑窗口、连线，添加输入输出引脚。形成的原理图如图1.5所示。

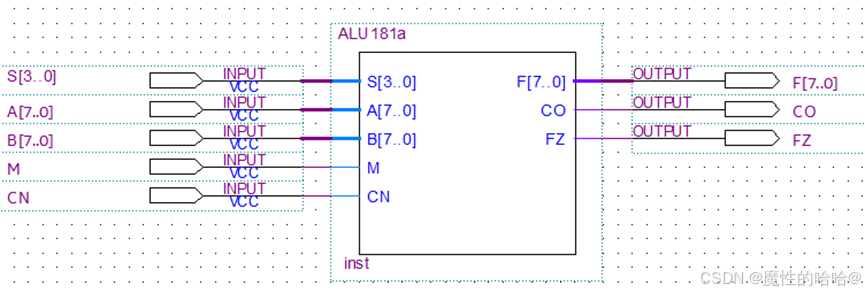

图1.5 由ALU181A 形成的原理图文件

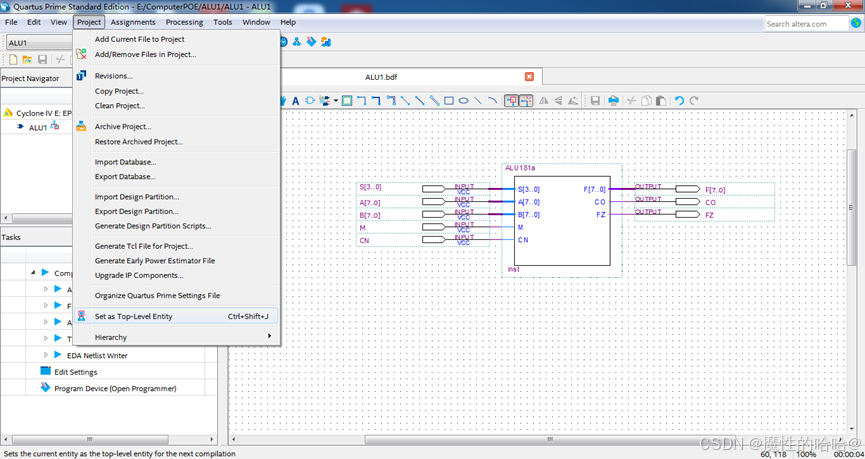

将所设计的原理图文件ALU181AA.bdf保存到原先建立的文件夹中，将当前文件设置成工程文件（设置为顶层文件），方法：Project--Set as Top-Level Entity。以后的操作就都是对当前工程文件进行的。如图1.6所示。

图1.6 将ALU181AA.bdf设置为顶层文件

（3）器件选择。选择CycloneIV系列，在Devices中选择器件EP4CE22F17C8。编译，引脚锁定，再编译。引脚锁定后需要再次进行编译，才能将锁定信息确定下来，同时生成芯片编程/配置所需要的各种文件。

（4）芯片编程Programming。打开编程窗口。将配置文件ALU181AA.sof下载进KX-DN系列现代计算机组成原理系统中的FPGA中。

（5）选择核心模块、32位输出显示模块、32位输入显示模块。验证ALU的运算器的算术运算和逻辑运算功能。

引脚锁定

参照4CE22核心板引脚图及对应模块引脚图，进行引脚锁定。建议如下操作：

（1）数据线D[7..0]锁定到32位输入模块的2个输入按键，提供8位二进制数据，控制CLK、LDR0、LDR1、LDR2、LDR3，把输入的数据写入到R0至R3寄存器。

（2）ALU输出F[7..0]锁定到32位输出模块的2个显示数码管，观察运算结果。

（3）CO、FZ锁定到4CE22核心板的2个显示指示灯，以便观察。

（4）控制CLK1、IR[3..2]、IR[1..0]，通过4选1选择器选择一个寄存器，写入到ALU输入端的锁存寄存器。

（5）控制S[3..0]、M、CN，让ALU进行某种运算。

所有端口分配完成后，再次编译

编译通过后，下载运行调试

验证ALU运算器的算术运算和逻辑运算功能，并记录实验数据。通过实验完成如下试验表，并将实验结果值与逻辑功能表所得的理论值进行比较。

2、实验结果

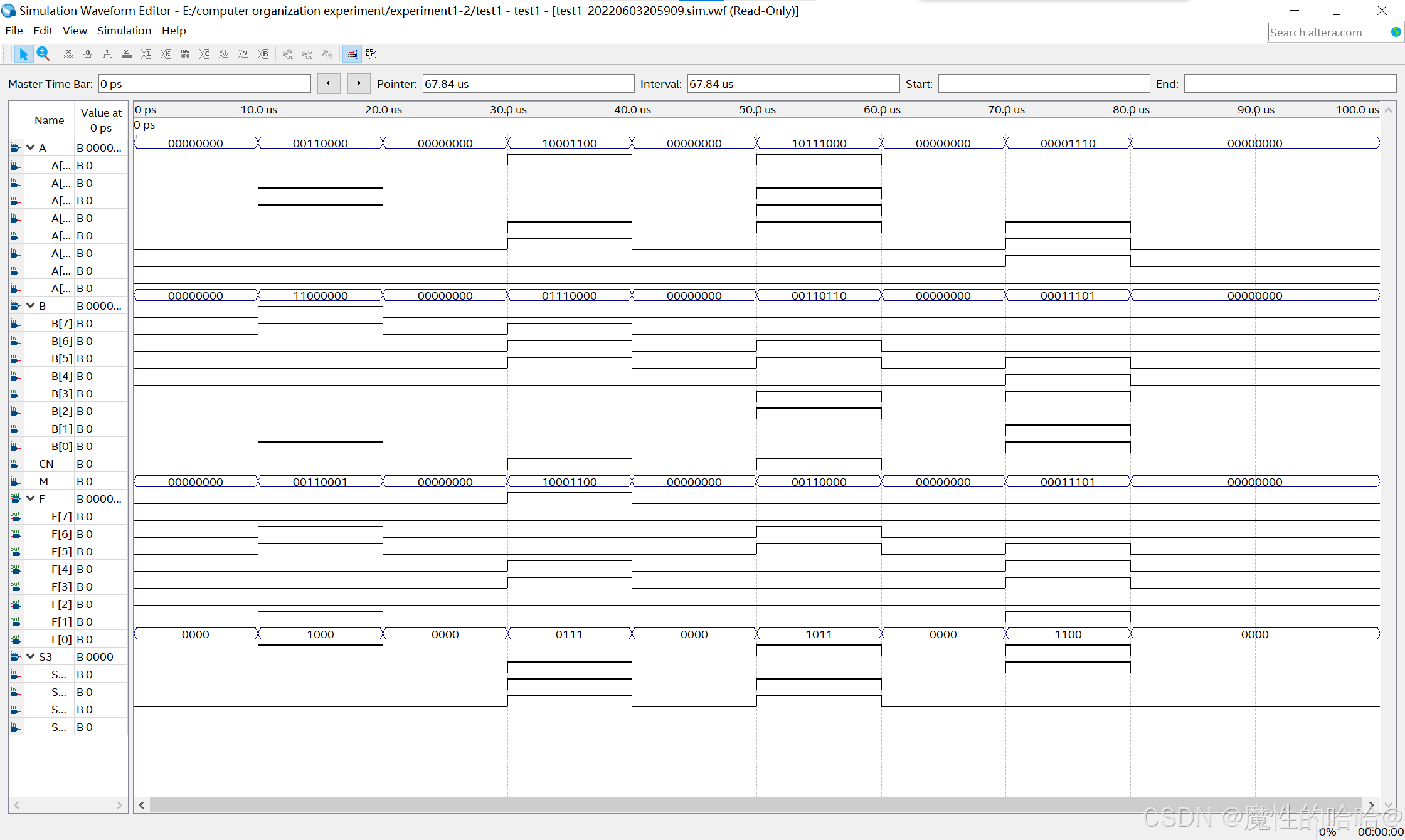

仿真图：

下图仿真了四种情况，并将四种情况单独分析：

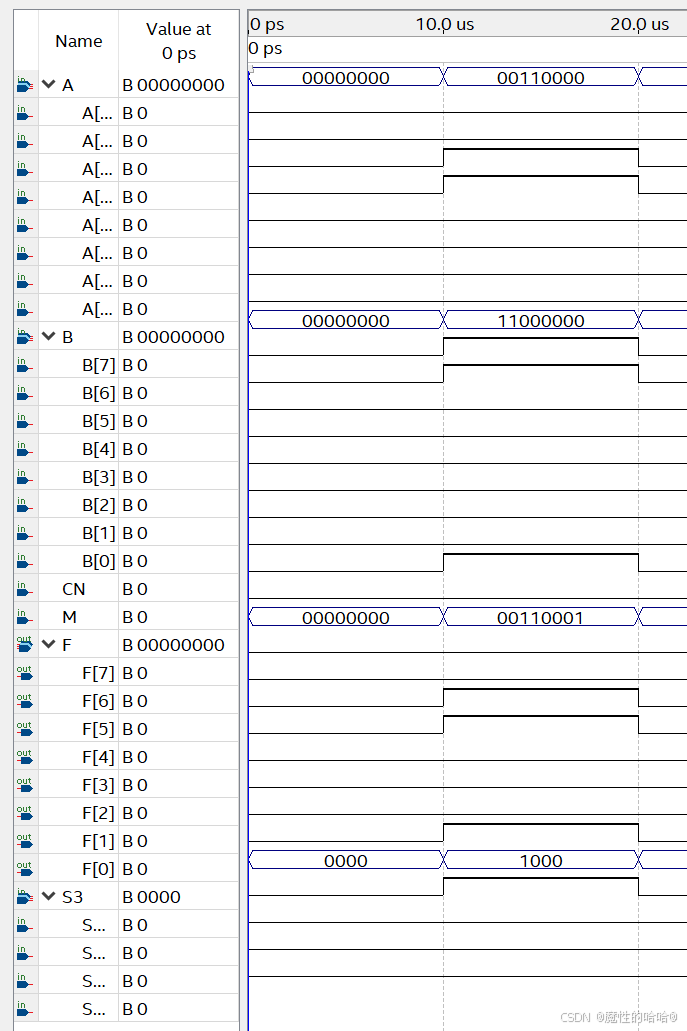

第一种为A:00110000, B:11000000, CN:1, M:0, S:1000 根据图表可知实现F=A加AB加CN的功能。实际情况与仿真结果相同，F的值为00110001，仿真结果如下图。

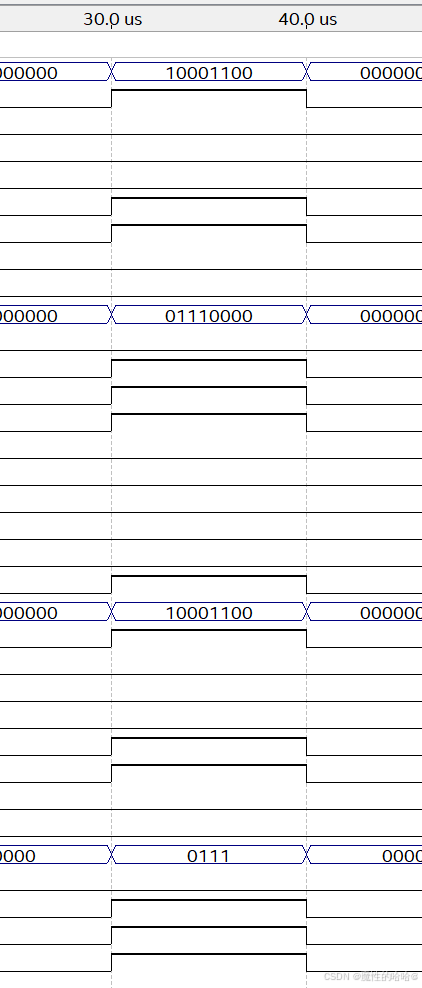

第二种为A:10001100, B:01110000, CN:0, M:1, S:0111 根据图表可知实现F=A/B的功能。实际情况与仿真结果相同，F的值为10001100，仿真结果如下图。

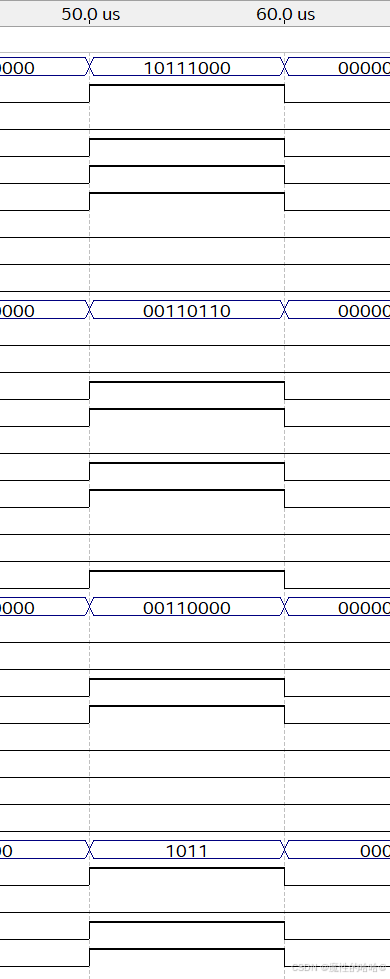

第三种为A:10111000, B:00110110, CN:0, M:1, S:1011 根据图表可知实现F=AB的功能。实际情况与仿真结果相同，F的值为00110000，仿真结果如下图。

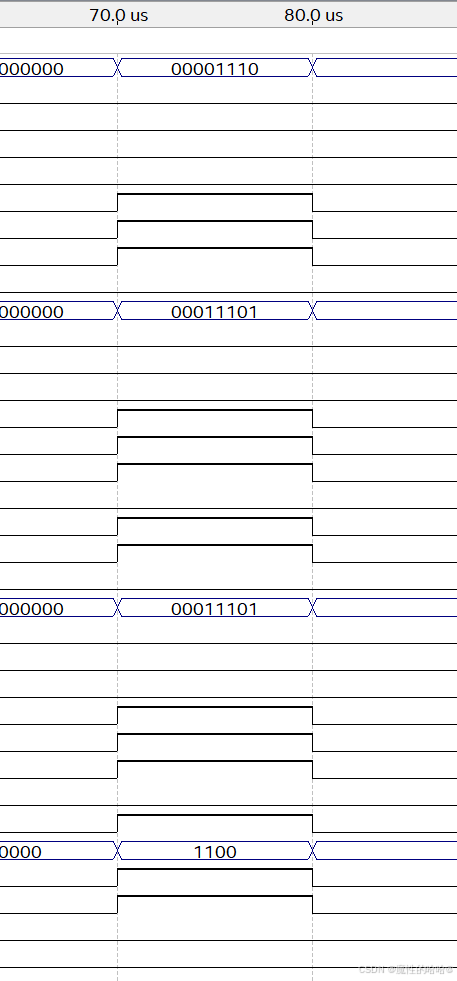

第四种为A:00001110 B:00011101, CN:1, M:0, S:1100 根据图表可知实现F=A加A加CN的功能。实际情况与仿真结果相同，F的值为00011101，仿真结果如下图。

ALU实验数据表

S3 S2 S1 S0	A[7..0]	B[7..0]	算术运算 M=0		逻辑运算（M=1）
S3 S2 S1 S0	A[7..0]	B[7..0]	CN=0（无进位）	CN=1（有进位）	逻辑运算（M=1）
0000	24	56	F= 24	F= 25	F= DB
0001	24	56	F= 76	F= 77	F= 89
0010	01	03	F= FD	F= FE	F= 02
0011	01	03	F= 00	F= FF	F= 00
0100	23	11	F= 45	F= 46	F= FE
0101	01	03	F= 03	F= 04	F= FC
0110	03	01	F= 02	F= 01	F= 02
0111	8C	70	F= 8C	F= 8B	F= 8C
1000	30	C0	F= 30	F= 31	F= C0
1001	04	02	F= 06	F= 07	F= F9
1010	04	02	F= FD	F= FE	F= 02
1011	B8	36	F= 31	F= 30	F= 31
1100	E	1D	F= 1C	F= 1D	F= 01
1101	04	02	F= 0A	F= 0B	F= FD
1110	23	11	F= 12	F= 13	F= 33
1111	04	02	F= 04	F= 03	F= 04

附件一、原理图

附件二：程序源代码

module alu (S, A, B, F, M, CN, CO, FZ);
   input[3:0] S; //代表十六种操作
	input[7:0] A,B;  //输入数据位
	input M, CN;  //M=0=1分别做算术运算和逻辑运算
   output[7:0] F;
	output CO, FZ;
   //wire[7:0] F;
	//wire CO;
	wire[8:0] A9, B9;
	reg FZ;
	reg[8:0] F9;
	reg [7:0] F;
	reg CO;
   assign A9 = {1'b0, A} ;  //这两句做了拼接八位相加会溢出将第九位置0
	assign B9 = {1'b0, B} ;
   always @(M or CN or A9 or B9 or S) begin
    case (S)
      4'b0000 : if (M==0)  F9<=A9+CN  ;  					else  F9<=~A9 ;
      4'b0001 : if (M==0)  F9 <= (A9 |B9) + CN ;      else  F9<=~(A9 | B9) ;
      4'b0010 : if (M==0)  F9 <= (A9 |((~B9)&9'b011111111))+ CN;     else  F9<=(~A9) & B9 ;
      4'b0011 : if (M==0)  F9 <= 9'b011111111-CN;     else  F9<=9'b000000000;
      4'b0100 : if (M==0)  F9 <=A9+(A9 & ((~B9)&9'b011111111))+CN;     else  F9<=~(A9 & B9) ;
      4'b0101 : if (M==0)  F9<=(A9|B9)+(A9& ((~B9)&9'b011111111))+CN;  else  F9<= ~B9 ;
      4'b0110 : if (M==0)  F9 <= A9 - B9 - CN ;       else  F9<= A9 ^ B9 ;
      4'b0111 : if (M==0)  F9 <= (A9 & (((~B9)&9'b011111111))) - CN ;  else  F9<= A9 & (~B9) ;
      4'b1000 : if (M==0)  F9 <= A9 + (A9 & B9)+CN ;  else  F9<= (~A9) & B9 ;
      4'b1001 : if (M==0)  F9 <= A9 + B9 + CN ;       else  F9<= ~(A9 ^ B9) ;
      4'b1010 : if (M==0)  F9<=(A9&(((~B9)&9'b011111111)))+(A9&B9)+CN; else  F9<= B9 ;
      4'b1011 : if (M==0)  F9 <= (A9 & B9) - CN ;     else  F9<=A9 & B9 ;
      4'b1100 : if (M==0)  F9 <= A9 + A9 + CN ;       else  F9<=9'b000000001 ;
      4'b1101 : if (M==0)  F9 <= (A9 | B9)+A9+CN;     else  F9<= A9 | (~B9) ;
      4'b1110 : if (M==0)  F9 <= (A9 | (((~B9)&9'b011111111)))+A9+CN;  else  F9<= A9 | B9 ;
      4'b1111 : if (M==0)  F9 <= A9 - CN ;            else  F9<= A9 ;
         default : F9 <= 9'b000000000 ;
    endcase
		//if (A9 == B9) FZ <= 1'b0 ; else  FZ <= 1'b1 ;
		F <= F9[7:0] ;
		if(F==8'b00000000) FZ <= 1'b1 ; else FZ <= 1'b0 ;
		if(M==0) CO <= F9[8];
      end
endmodule
