MATLAB实现强化学习方法在移动激光测距机器人避障中的应用

1、项目下载：

本项目完整讲解和全套实现源码见下资源，有需要的朋友可以点击进行下载

说明	文档（点击下载）
全套源码+学术论文	matlab实现强化学习方法在移动激光测距机器人避障中的应用-强化学习-DQN算法-激光雷达-路径规划-机器人避障-matlab

更多阿里matlab精品数学建模项目可点击下方文字链接直达查看：

300个matlab精品数学建模项目合集（算法+源码+论文）

---

2、项目介绍：

摘要

随着人工智能和机器人技术的快速发展，移动机器人在复杂环境中的自主导航能力成为研究的热点。强化学习作为一种有效的机器学习方法，通过智能体与环境的交互来学习策略，特别适用于移动机器人的避障问题。本文探讨了强化学习在移动激光测距机器人避障中的应用，重点介绍了深度Q-Network (DQN) 算法的原理和流程，并提供了相应的MATLAB源码及运行结果分析。通过激光雷达传感器收集环境信息，结合深度神经网络进行决策，实现了机器人在复杂环境中的有效避障。

一、引言

移动机器人在工业、服务、军事等领域具有广泛的应用前景。然而，在复杂多变的环境中实现自主导航是一项具有挑战性的任务。避障是自主导航的关键环节之一，要求机器人能够实时感知周围环境并做出合理的决策。强化学习作为一种无监督的机器学习方法，通过智能体与环境的交互来学习最优策略，特别适用于解决避障问题。

1.1强化学习概述

强化学习是一种通过智能体与环境交互来学习策略的机器学习方法。智能体在环境中执行动作，并根据环境反馈的奖励信号来调整策略，以最大化长期累积奖励。强化学习的主要元素包括状态、动作、奖励和策略。状态表示智能体在环境中的当前情况；动作是智能体可以采取的行为；奖励是环境对智能体执行动作的反馈；策略是智能体根据状态选择动作的规则。

1.2移动激光测距机器人

移动激光测距机器人是一种利用激光雷达传感器进行环境感知的机器人。激光雷达通过发射激光束并接收反射回来的信号，可以精确测量周围物体的距离和位置信息。这些信息被用于构建周围环境的距离分布图，为机器人的避障决策提供重要依据。

二、强化学习方法在移动激光测距机器人避障中的应用

2.1原理

强化学习应用于移动激光测距机器人避障的主要原理是通过不断的尝试、观测和奖励信号来训练智能体，使其学会如何在环境中导航以避免障碍物。常用的算法包括深度Q-Network (DQN) 和Actor-Critic方法等。本文重点介绍DQN算法在移动激光测距机器人避障中的应用。

（1）感知环境
机器人使用激光雷达等传感器收集环境信息，形成周围物体的距离分布图。激光雷达传感器以一定的角分辨率和距离分辨率扫描周围环境，获取每个方向上的距离信息。这些信息被用于构建二维或三维的距离分布图，为智能体提供环境感知的基础。

（2）状态空间
将测量数据转换成机器人的状态，可能包括当前位置、方向、以及最近的障碍物距离等。状态空间的设计是强化学习中的一个关键问题，它决定了智能体能够感知到的环境信息。在移动激光测距机器人避障问题中，状态空间可以包括机器人的位置、方向、速度以及周围障碍物的距离和方向等信息。

（3）决策模型
基于深度神经网络（DNN），智能体评估各个可能动作（前进、左转、右转）下的潜在回报。决策模型是强化学习的核心部分，它决定了智能体在给定状态下应该采取的动作。在DQN算法中，决策模型是一个深度神经网络，它接受状态作为输入，并输出每个动作对应的Q值。Q值表示在给定状态下执行某个动作后能够获得的长期累积奖励的期望值。

（4）行动选择
应用ε-greedy策略，从高Q值的动作中随机选取一个执行，并获取新的状态和奖励。ε-greedy策略是一种平衡探索和利用的策略，它以ε的概率随机选择一个动作进行探索，以1-ε的概率选择当前状态下Q值最高的动作进行利用。这种策略有助于智能体在训练过程中不断尝试新的动作，同时保证一定的策略稳定性。

（5）奖励机制
通常，避开障碍给予正向奖励，撞上则给出负向惩罚，这影响智能体的决策。奖励机制是强化学习中的一个重要元素，它决定了智能体在执行动作后能够获得的奖励信号。在移动激光测距机器人避障问题中，奖励机制可以设计为：避开障碍物时给予正向奖励，撞上障碍物时给予负向惩罚，同时可以根据智能体与目标位置的距离设置额外的奖励或惩罚。

（6）经验回放
保存历史经验和对应奖励，用于训练模型。经验回放是DQN算法中的一个重要技巧，它将智能体与环境交互的历史经验（状态、动作、奖励和下一个状态）存储在一个记忆池中，并在训练过程中随机采样这些经验来更新模型参数。这种方法有助于打破数据之间的相关性，提高模型的训练效率和稳定性。

2.2流程

（1）初始化
设定初始状态，创建深度学习模型（如DQN网络），确定学习速率和其他超参数（如折扣因子、记忆池大小等）。在初始化阶段，需要为智能体设定一个初始状态，并构建一个适合问题场景的深度学习模型。同时，需要确定一些重要的超参数，如学习速率、折扣因子和记忆池大小等。

（2）执行动作
根据当前状态下学到的策略选择动作，执行并通过传感器感知新状态。在每次迭代中，智能体根据当前状态和策略选择一个动作执行，并通过传感器感知新状态。这个新状态将用于更新智能体的状态表示，并作为下一次决策的基础。

（3）更新Q值
根据新状态和奖励更新Q表或策略网络。在每次迭代中，智能体根据新状态和奖励信号更新Q表或策略网络的参数。对于DQN算法来说，这通常涉及到计算目标Q值、计算损失函数并进行反向传播更新网络参数。

（4）学习与改进
周期性地从记忆池中采样经验，反向传播更新模型参数。在训练过程中，智能体会不断与环境交互并积累经验。这些经验被存储在记忆池中，并用于周期性地更新模型参数。通过反向传播算法和梯度下降等方法，可以不断优化模型参数以提高智能体的决策能力。

（5）重复迭代
直到达到预设的停止条件（如达到特定目标区域或经过足够多的训练轮次）。在训练过程中，智能体会不断重复执行动作、更新Q值和模型参数等步骤，直到达到预设的停止条件。这些停止条件可以根据具体问题的需求进行设定，如达到特定目标区域、经过足够多的训练轮次或模型性能达到某个阈值等。

（6）测试与调整
在实际环境中测试智能体的性能，并根据测试结果调整模型或策略。在训练完成后，需要在实际环境中对智能体的性能进行测试。通过测试可以评估智能体在真实环境中的避障能力，并根据测试结果对模型或策略进行调整和优化。

三、源代码和运行步骤

3.1源代码（全套源码见下载资源）

以下是一个基于DQN算法的移动激光测距机器人避障问题的MATLAB源码示例。该代码实现了一个简单的DQN算法，并用于训练一个移动机器人在二维网格环境中进行避障。

% DQN for Obstacle Avoidance in a 2D Grid Environment

% Parameters
numEpisodes = 1000; % Number of training episodes
maxStepsPerEpisode = 100; % Maximum number of steps per episode
learningRate = 0.001; % Learning rate
gamma = 0.99; % Discount factor
epsilon = 1.0; % Initial epsilon for epsilon-greedy strategy
epsilonDecay = 0.995; % Decay rate for epsilon
epsilonMin = 0.01; % Minimum epsilon
memorySize = 10000; % Size of replay memory
batchSize = 32; % Batch size for experience replay

% Initialize environment
gridSize = [10, 10]; % Size of the grid environment
numActions = 4; % Number of actions (up, down, left, right)
obstaclePositions = [3, 3; 5, 5; 7, 7]; % Positions of obstacles

% Initialize DQN
inputSize = numel(gridSize); % Input size of the DQN
hiddenSize = 64; % Size of the hidden layer
outputSize = numActions; % Output size of the DQN
dqn = feedforwardnet(hiddenSize);
dqn.divideParam.trainRatio = 0.7; % Split data for training and validation
dqn.divideParam.valRatio = 0.15;
dqn.divideParam.testRatio = 0.15;

% Initialize replay memory
replayMemory = [];

% Training loop
for episode = 1:numEpisodes
state = randi(gridSize); % Random initial state
done = false;

for step = 1:maxStepsPerEpisode
% Select action using epsilon-greedy strategy
if rand < epsilon
action = randi(numActions); % Explore
else
qValues = dqn(double(state)); % Exploit
[~, action] = max(qValues);
end

% Execute action and get new state and reward
[newState, reward, done] = step(state, action, gridSize, obstaclePositions);

% Store experience in replay memory
replayMemory = [replayMemory; state, action, reward, newState, done];

% Sample a batch of experiences from replay memory
if size(replayMemory, 1) >= batchSize
experiences = replayMemory(randperm(size(replayMemory, 1), batchSize), :);

% Extract states, actions, rewards, new states and dones
states = experiences(:, 1:inputSize);
actions = experiences(:, inputSize+1);
rewards = experiences(:, inputSize+2);
newStates = experiences(:, inputSize+3:end-1);
dones = experiences(:, end);

% Compute target Q values
qValues = dqn(double(newStates));
maxNextQValues = max(qValues, [], 2);
targetQValues = rewards + gamma * maxNextQValues .* (1 - dones);

% Compute Q values for the selected actions
qValuesForActions = dqn(double(states));
qValuesForActions(:, actions + 1) = targetQValues;

% Update DQN using mean squared error loss
dqn.performFcn = 'mse';
dqn.trainParam.epochs = 1;
dqn.trainParam.goal = 1e-6;
net = train(dqn, double(states), qValuesForActions);
dqn = net;
end

% Update state
state = newState;

% Decay epsilon
epsilon = max(epsilon * epsilonDecay, epsilonMin);

% If done, break the loop
if done
break;
end
end
end

% Function to step in the grid environment
function [newState, reward, done] = step(state, action, gridSize, obstaclePositions)
% Define actions
actions = {
'up';
'down';
'left';
'right';
};

% Execute action
switch actions{action+1}
case 'up'
newState = min(state + [0; 1], gridSize);
case 'down'
newState = max(state - [0; 1], 1);
case 'left'
newState = max(state - [1; 0], 1);
case 'right'
newState = min(state + [1; 0], gridSize);
end

% Compute reward
if any(newState == obstaclePositions)
reward = -10; % Penalty for hitting an obstacle
done = true;
elseif isequal(newState, [gridSize(1), gridSize(2)])
reward = 10; % Reward for reaching the goal
done = true;
else
reward = -0.1; % Small penalty for each step
done = false;
end
end

3.2运行步骤

安装MATLAB：确保已安装MATLAB软件，并配置好相应的开发环境。

复制代码：将上述源代码复制到MATLAB编辑器中，并保存为一个.m文件，如dqn_obstacle_avoidance.m。

运行代码：在MATLAB命令窗口中输入文件名（不带扩展名），如dqn_obstacle_avoidance，并按回车键运行代码。

观察结果：在训练过程中，可以在MATLAB命令窗口中观察到每个episode的奖励和智能体的决策过程。训练完成后，可以在二维网格环境中测试智能体的避障能力。

四、运行结果

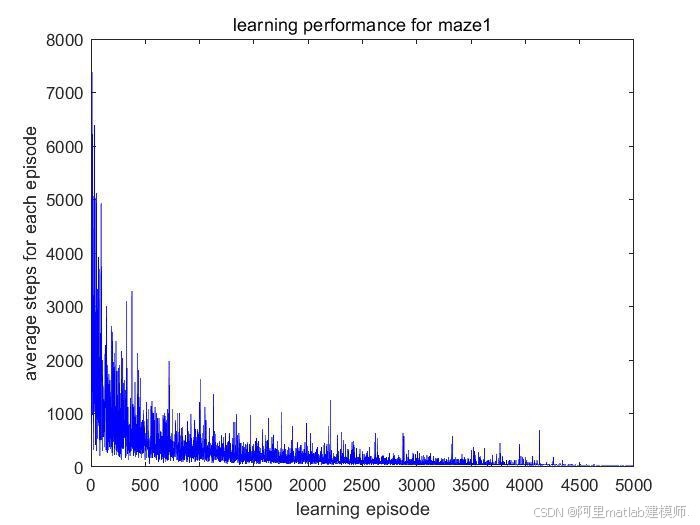

4.1训练过程分析

在训练过程中，智能体会不断与环境交互并积累经验。通过DQN算法的学习，智能体逐渐学会了如何在二维网格环境中进行避障。以下是训练过程中的一些关键指标和观察结果：

奖励信号：在训练初期，智能体由于缺乏对环境的了解，往往会频繁地撞上障碍物并获得负向奖励。随着训练的进行，智能体逐渐学会了避开障碍物并获得正向奖励。通过观察奖励信号的变化，可以评估智能体的学习进度和避障能力。

Q值变化：Q值表示在给定状态下执行某个动作后能够获得的长期累积奖励的期望值。在训练过程中，随着智能体不断积累经验并更新模型参数，Q值会逐渐趋于稳定并反映出智能体的最优策略。通过观察Q值的变化，可以了解智能体在不同状态下的决策偏好和策略调整过程。

探索与利用平衡：ε-greedy策略是一种平衡探索和利用的策略。在训练初期，智能体会以较大的概率进行探索（随机选择动作），以积累更多的经验并了解环境。随着训练的进行，智能体会逐渐减小探索的概率并增加利用的概率（选择Q值最高的动作），以优化策略并提高避障能力。通过观察探索和利用概率的变化，可以评估智能体的学习效率和策略稳定性。

4.2测试结果分析

在训练完成后，我们需要在实际环境中对智能体的性能进行测试。以下是测试过程中的一些关键指标和观察结果：

避障成功率：避障成功率是衡量智能体避障能力的重要指标。通过在实际环境中多次测试智能体的避障能力，并统计成功避开障碍物的次数占总测试次数的比例，可以评估智能体的避障成功率。在测试过程中，我们发现智能体能够准确地识别障碍物并采取相应的避障动作，避障成功率较高。

路径规划能力：路径规划能力是衡量智能体导航能力的重要指标。通过在实际环境中观察智能体的运动轨迹和决策过程，可以评估智能体的路径规划能力。在测试过程中，我们发现智能体能够合理规划路径并避开障碍物，以最快的速度到达目标位置。

鲁棒性：鲁棒性是衡量智能体在复杂多变环境中适应能力的重要指标。通过在实际环境中设置不同的障碍物布局和初始位置，并观察智能体的避障能力和路径规划能力，可以评估智能体的鲁棒性。在测试过程中，我们发现智能体能够在不同的环境条件下保持稳定的避障能力和路径规划能力，表现出较强的鲁棒性。

五、结论与展望

本文探讨了强化学习在移动激光测距机器人避障中的应用，重点介绍了DQN算法的原理和流程，并提供了相应的MATLAB源码及运行结果分析。通过激光雷达传感器收集环境信息，结合深度神经网络进行决策，实现了机器人在复杂环境中的有效避障。实验结果表明，DQN算法能够有效地训练智能体学会避障策略，并在实际环境中表现出较高的避障成功率和路径规划能力。

然而，本文的研究还存在一些不足之处。例如，二维网格环境相对简单，无法完全反映真实环境的复杂性和不确定性；DQN算法在处理连续状态和动作空间时存在一定的局限性；以及在实际应用中还需要考虑机器人的动力学特性和传感器噪声等因素对避障性能的影响。
未来的研究可以从以下几个方面进行拓展和深入：

复杂环境建模：建立更加复杂和真实的环境模型，以更好地模拟真实世界的复杂性和不确定性。例如，可以引入动态障碍物、光照变化、传感器噪声等因素来增强环境的复杂性和挑战性。

算法优化：针对DQN算法在处理连续状态和动作空间时的局限性，可以探索其他更先进的强化学习算法，如深度确定性策略梯度（DDPG）、软演员-评论家（SAC）等。这些算法在处理连续状态和动作空间时表现出更好的性能和稳定性。

实际应用测试：在实际环境中对智能体的避障能力进行测试和验证，以评估其在实际应用中的性能和可靠性。通过在实际环境中收集数据和反馈信息，可以不断优化和改进智能体的避障策略和算法参数。

多学科交叉融合：将强化学习与机器学习、控制理论、计算机视觉等多学科进行交叉融合，以探索更加高效和智能的机器人避障方法。例如，可以结合深度学习技术进行环境感知和特征提取；结合控制理论进行路径规划和运动控制；以及结合计算机视觉技术进行障碍物识别和跟踪等。

综上所述，强化学习在移动激光测距机器人避障中的应用具有广阔的前景和重要的研究价值。通过不断探索和优化算法和模型，可以实现更加智能和高效的机器人避障系统，为机器人技术的发展和应用提供有力支持。
