使用Labview视觉助手识别粒子的一些想法与操作

一.原理图

二.操作
主要参考《NI Vision Assistant中文入门教程 》
1.获取图像
2.图像标定，选定坐标系矫正单位
3.图像转为灰度
提供多种抽取彩色平面的方法，选出一种最有利的

抽取后的效果

4.灰度图像处理
（1）Lookup table查找表，选取一种或几种

例如选取power X减少暗区对比度后的效果

（2）NI助手提供多种滤波器，例如Smoothing平滑滤波器，Low pass低通，高斯等等。选取合适的滤波器便于图像增强以及后续处理。这里选取的每一个滤波器都可以自己调整参数。

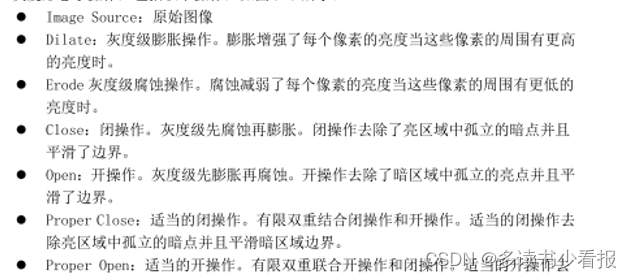

（3）灰度形态学操作

5.图像二值化

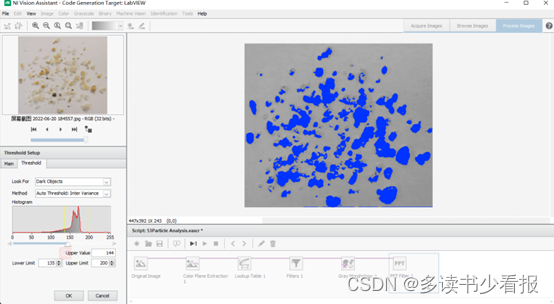

Threshold操作，只能对灰度图进行二值化，处理后只有黑白两色。
参数可选auto或者手动。

二值化后有一项watershed切割，将没有连在一起的物体切割，便于计数。
6.二值化处理Binary

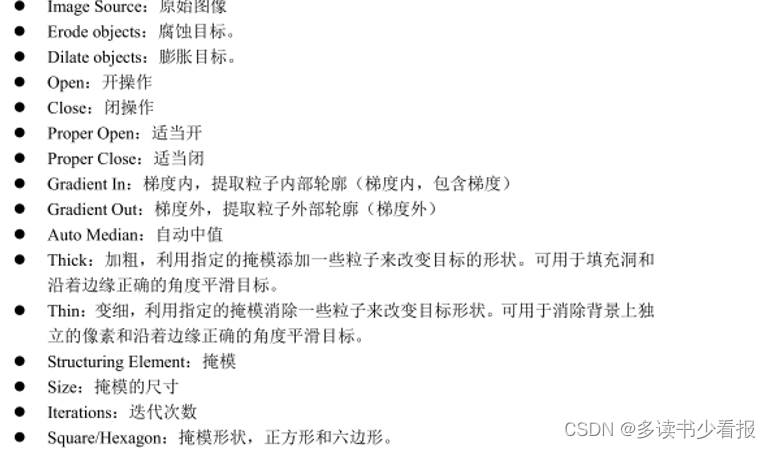

(1)基础形态操作

auto media后的效果

（2）
高级形态学

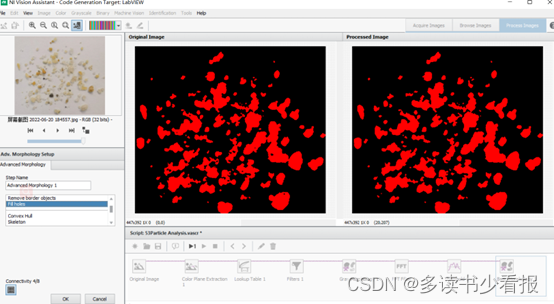

fill hole后的效果

7.粒子分析
NI视觉助手提供直接的粒子分析功能，有计数，面积分析等。
8.导出VI
NI视觉助手提供了强大的图像处理能力，它既可以单独使用又转换成VI程序。
9.其他

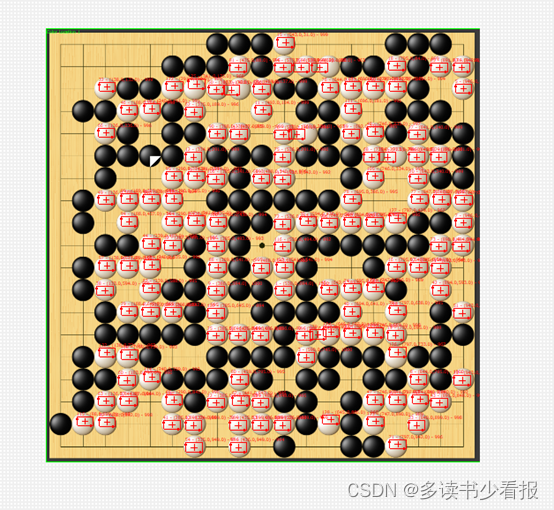

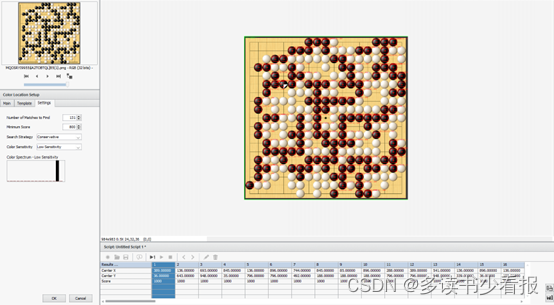

NI视觉助手还有彩色识别的功能，以下图识别棋盘棋子为例。

三.总结感悟
NI视觉助手提供了很直接的图像处理方法，可以很便捷地得到我们想要的结果。除了选对要操作的步骤外，为了使识别对象更加准确，调整参数、模板匹配等不可缺少。
