数字化转型：概念性名词浅谈（第九讲）-优快云博客

本文链接：https://blog.youkuaiyun.com/m0_53104033/article/details/145411072

大家好，本篇文章是在新年之际写的，所以在这里先给大家拜个年。

今天要介绍的名词为钎焊:

钎焊，是指低于焊件熔点的钎料和焊件同时加热到钎料熔化温度后，利用液态钎料填充固态工件的缝隙使金属连接的焊接方法。钎焊时，首先要去除母材接触面上的氧化膜和油污，以利于毛细管在钎料熔化后发挥作用，增加钎料的润湿性和毛细流动性。根据钎料熔点的不同，钎焊又分为硬钎焊和软钎焊。

钎焊变形小，接头光滑美观，适合于焊接精密、复杂和由不同材料组成的构件，如蜂窝结构板、透平叶片、硬质合金刀具和印刷电路板等。钎焊前对工件必须进行细致加工和严格清洗，除去油污和过厚的氧化膜，保证接口装配间隙。间隙一般要求在 0.01～0.1毫米之间。

较之熔焊，钎焊时母材不熔化，仅钎料熔化；较之压焊，钎焊时不对焊件施加压力。钎焊形成的焊缝称为钎缝。钎焊所用的填充金属称为钎料。

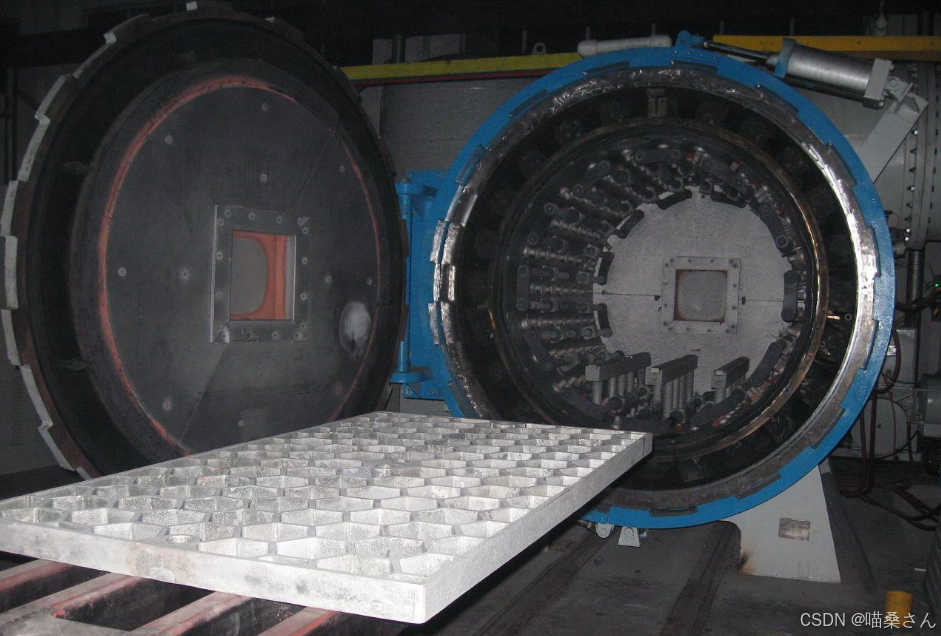

钎焊过程：表面清洗好的工件以搭接型式装配在一起，把钎料放在接头间隙附近或接头间隙之间。当工件与钎料被加热到稍高于钎料熔点温度后，钎料熔化（工件未熔化），并借助毛细作用被吸入和充满固态工件间隙之间，液态钎料与工件金属相互扩散溶解，冷凝后即形成钎焊接头。

钎焊是利用熔点比母材低的金属作为钎料，加热后，钎料熔化，焊件不熔化，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散，将焊件牢固的连接在一起。

根据钎料熔点的不同，将钎焊分为软钎焊和硬钎焊。

软钎焊

⑴软钎焊：软钎焊的钎料熔点低于450°C，接头强度较低（小于70 MPa）。

软钎焊多用于电子和食品工业中导电、气密和水密器件的焊接。以锡铅合金作为钎料的锡焊最为常用。软钎料一般需要用钎剂，以清除氧化膜，改善钎料的润湿性能。钎剂种类很多，电子工业中多用松香酒精溶液软钎焊。这种钎剂焊后的残渣对工件无腐蚀作用，称为无腐蚀性钎剂。焊接铜、铁等材料时用的钎剂，由氯化锌、氯化铵和凡士林等组成。焊铝时需要用氟化物和氟硼酸盐作为钎剂，还有用盐酸加氯化锌等作为钎剂的。这些钎剂焊后的残渣有腐蚀作用，称为腐蚀性钎剂，焊后必须清洗干净。

硬钎焊

⑵硬钎焊：硬钎焊的钎料熔点高于450°C，接头强度较高（大于200 MPa）。

硬钎焊接头强度高，有的可在高温下工作。硬钎焊的钎料种类繁多，以铝、银、铜、锰和镍为基的钎料应用最广。铝基钎料常用于铝制品钎焊。银基、铜基钎料常用于铜、铁零件的钎焊。锰基和镍基钎料多用来焊接在高温下工作的不锈钢、耐热钢和高温合金等零件。焊接铍、钛、锆等难熔金属、石墨和陶瓷等材料则常用钯基、锆基和钛基等钎料。选用钎料时要考虑母材的特点和对接头性能的要求。硬钎焊钎剂通常由碱金属和重金属的氯化物和氟化物，或硼砂、硼酸、氟硼酸盐等组成，可制成粉状、糊状和液状。在有些钎料中还加入锂、硼和磷，以增强其去除氧化膜和润湿的能力。焊后钎剂残渣用温水、柠檬酸或草酸清洗干净。

注意：母材的接触面应很干净，因此要用钎剂。钎剂的作用是去除母材和钎料表面的氧化物和油污杂质，保护钎料和母材接触面不被氧化，增加钎料的润湿性和毛细流动性。钎剂的熔点应低于钎料，钎剂残渣对母材和接头的腐蚀性应较小。软钎焊常用的钎剂是松香或氯化锌溶液，硬钎焊常用的钎剂是硼砂、硼酸和碱性氟化物的混合物。

钎焊接头

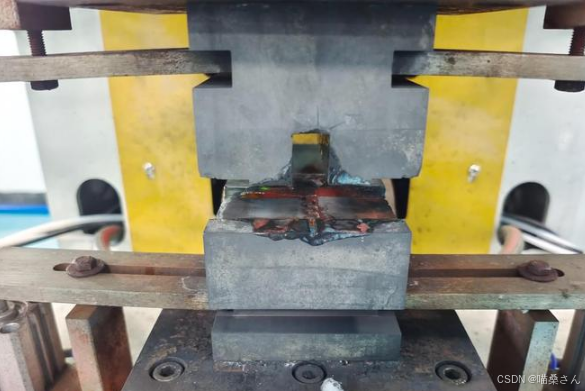

钎焊一般采用板料搭接和套管嵌接的形式。这样可以通过增加焊件之间的结合面，来弥补钎料强度的不足，保证接头的承载能力。这种接头形式还便于控制接头的间隙，适当的间隙可以使钎料在接头中均匀分布，达到最佳的钎焊效果。钎焊接头的间隙范围一般是0.05～0.2mm。

钎焊接头的承载能力与接头连接面大小有关。因此，钎焊一般采用搭接接头和套件镶接，以弥补钎焊强度的不足。

焊后清洗：

钎剂残渣大多数对钎焊接头起腐蚀作用，也妨碍对钎缝的检查，常需清除干净。

含松香的活性钎剂残渣可用异丙醇、酒精、三氯乙烯等有机溶剂除去。

由有机酸及盐组成的钎剂，一般都溶于水，可采用热水洗涤。由无机酸组成的软钎剂溶于水，因此可用热水洗涤。含碱金属及碱土金属氯化物的钎剂（例如氯化锌），可用2%盐酸溶液洗涤。

硬钎焊用的硼砂和硼酸钎剂残渣基本上不溶于水，很难去除，一般用喷砂去除。比较好的方法是将已钎焊的工件在热态下放入水中，使钎剂残渣开裂而易于去除。

含氟硼酸钾或氟化钾的硬钎剂（如剂102）残渣可用水煮或在10%柠檬酸热水中清除。

铝用软钎剂残渣可用有机溶剂（例如甲醇）清除。

铝用硬钎剂残渣对铝具有很大的腐蚀性，钎焊后必须清除干净。下面列出的清洗方法，可以得到比较好的效果。
