无线网络永远是有线网络的最后一公里
CSMA/CD 多路侦听网络冲突检测
CSMA/CA 多路侦听网络冲突防止
TTS:包的传输率
TTL：路由器跳数
AP:无线热点连接口
有线网络：带宽/885%
无线网络：带宽/2/885%

三层架构：核心为冗余 —— 备份
接入层（端口密度）
汇聚层 分布层（使用三层交换机，可以当路由器使用，
可以当作网关，DHCP）— VLAN STP SVI HSRP VRRP CHENNL…
核心层 （连接ISP（中国电信））

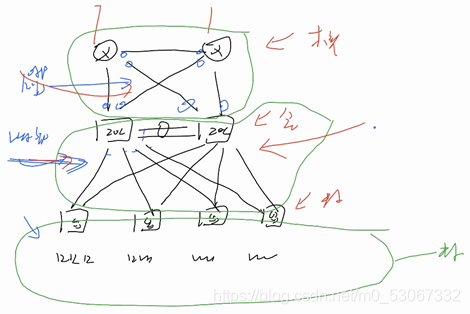

三层架构图形（小三层）：
在这里插入图片描述
大三层：接入层，汇聚层，核心层各分为三层
ARP：地址解析协议
交换机的作用：
1、和HUB一样，提供端口密度，用于多用户的端口连接
升级：工作在数据链路层
2、冲突 — 电信号转换为数据，之后基于MAC地址进行转发，避免电流的相遇实现各个接口可以独立收发各种的数据
3、理论上可以无限延长传输距离
4、二层单播—交换机可以基于数据帧中的MAC地址来实现一对一转发
所有设备MAC地址前两位为0，只有全FFFF时为1，前两位出厂烧录
第一位广播位 第二位测试位
最后一次发包记录两小时，超时MAC表无
