负反馈放大电路

如果反馈的信号与输入信号叠加所得到的信号增强，这种反馈称为正反馈；如果反馈的信号与输入信号叠加所得到的信号减弱，这种反馈称为负反馈。

负反馈电路的一个非常重要的特点就是可以稳定放大电路的静态工作点.

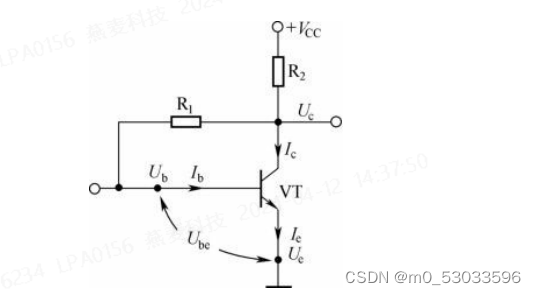

一. 电压负反馈放大电路

电压负反馈放大电路的电阻R1 除了可以为三极管VT提供基极电流Ib 外，还能将输出信号的一部分反馈到VT的基极（即输入端），由于基极与集电极是反相关系，故反馈为负反馈。

由于三极管是半导体器件，它具有热敏性，当环境温度上升时，它的导电性增强，电流 Ib 、Ic 会增大，从而导致三极管工作不稳定，整个放大电路工作也不稳定。给放大电路引入负反馈电阻 R1 后就可以稳定电流 Ib 、Ic ，其稳定过程如下：

当环境温度上升时，三极管VT的电流 Ib 、Ic 增大→ 流经R2电流为 Ib + Ic，增大→ R2两端电压 增大→ Uc 减小→ Ub 减小→ Ube 减小→ Ib 减小→ Ic 减小→ Ib 、Ic 减小到正常值。

总结：电压负反馈放大电路由于R1 的负反馈作用，静态工作点得到稳定。

二. 负反馈多级放大电路

电路中的 R3 为反馈电阻。
