静态综合实验报告

实验报告

• 需求分析

需要基于192.168.1.0 /24网段进行对AR1-AR4的网段的合理分配，每个路由器创建两个环回接口，需要划分两个网段。

因此将该网段划分为8个子网段，分别是192.168.1.0 /27、192.168.1.32 /27、192.168.1.62 /27、192.168.1.96 /27、192.168.1.128 /27、192.168.1.160 /27、192.168.1.192 /27、192.168.1.224 /27。

实验要求不得有直接到达5.5.5.0 /24网段的路由，但仍能到达5.5.5.0 /24网段，因此需要给AR1-AR4四个路由器配置缺省路由。

考虑到需要减少每个路由器路由表的条目数量，所以对每个路由器的子网段进行手动汇总，为避免环回路由的产生，需要使用空接口处理。

汇总网段为AR1:192.168.1.0 /26  AR2:192.168.1.64 /26  AR3:192.168.1.128 /26

AR4:192.168.1.192 /26

AR4到达AR5需要正常使用1000M接口，如故障则使用100M接口，故需要进行优先级设置。

• 详细设计

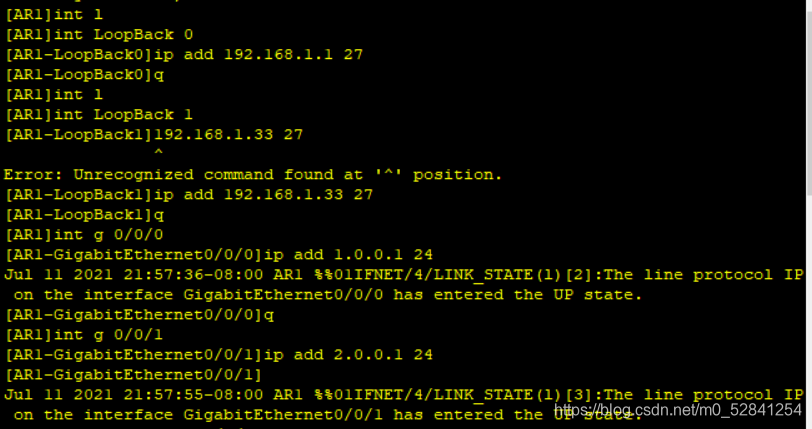

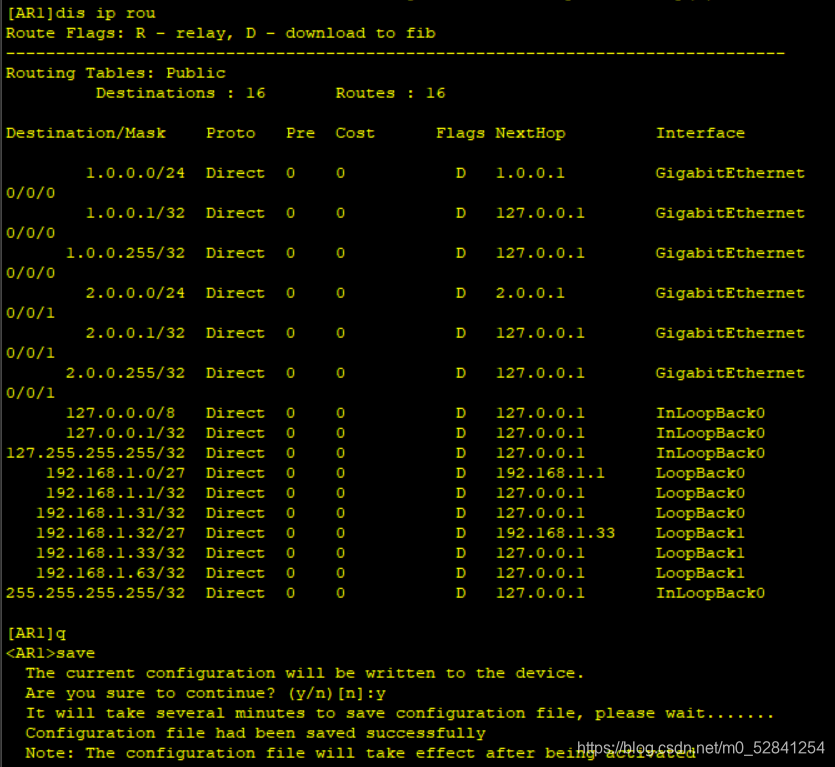

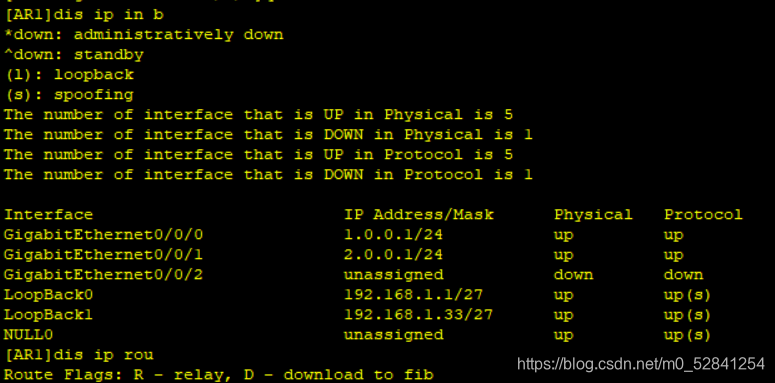

1. 为各路由器配置环回接口ip和接口ip，检查是否有能到达指定网段的直连路由和接口配置信息，并保存在闪存中。

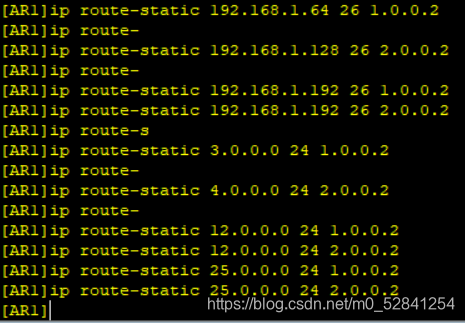

1. 设置为路由器配置静态路由

配置缺省路由

配置路由器各网段间的路由

设置黑洞路由为空接口

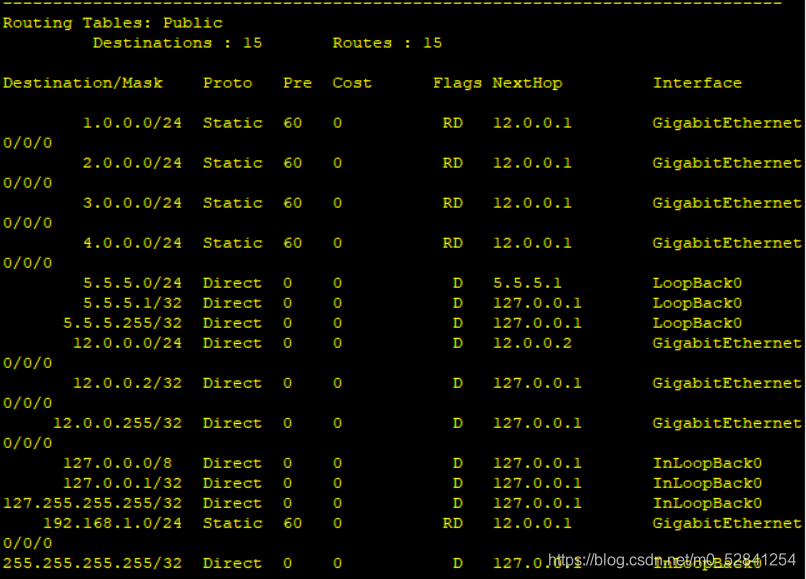

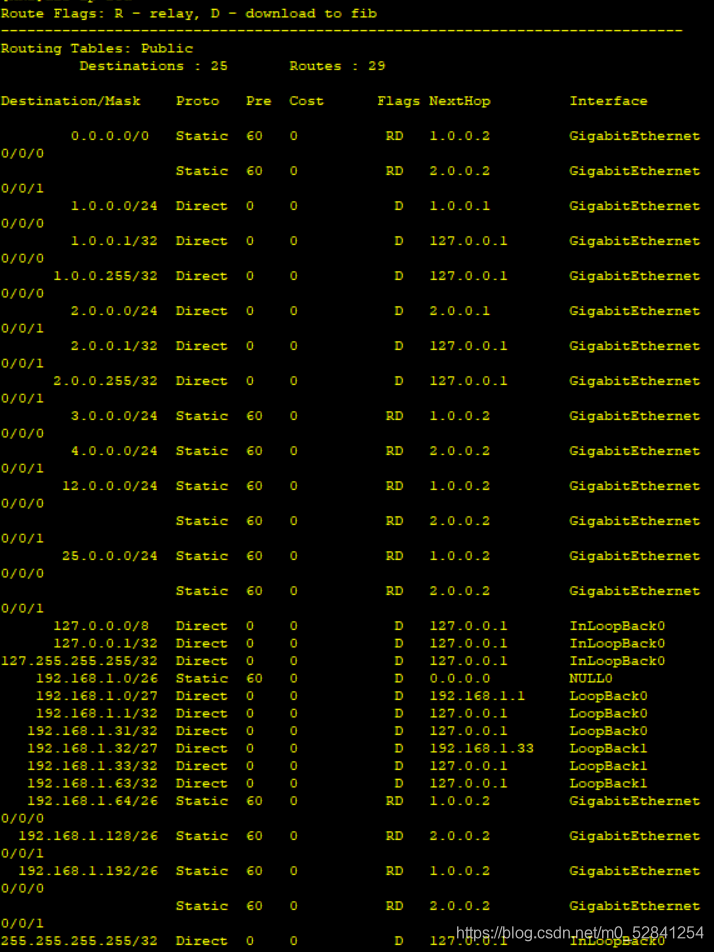

查询路由表，查看是否成功添加

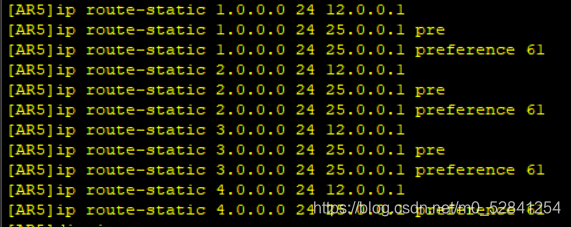

为AR5配置优先级

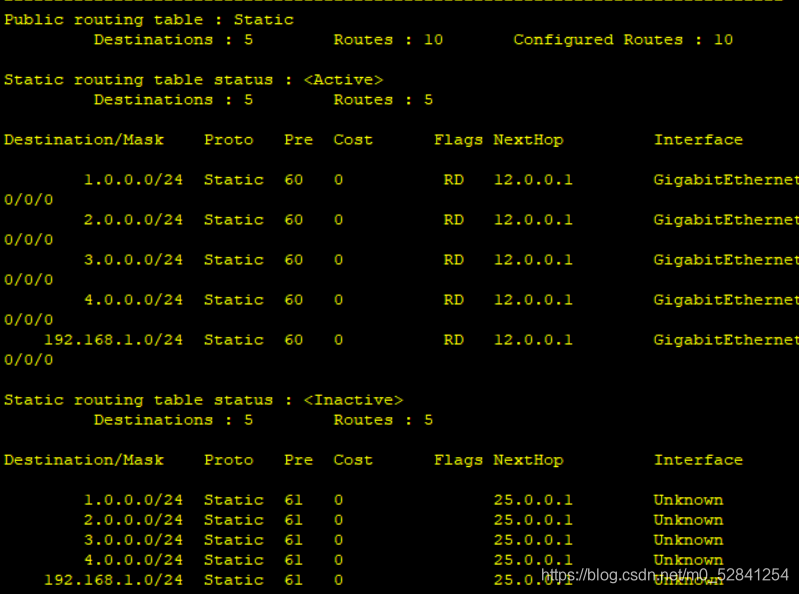

查询所有静态路由以及路由表

• 调试

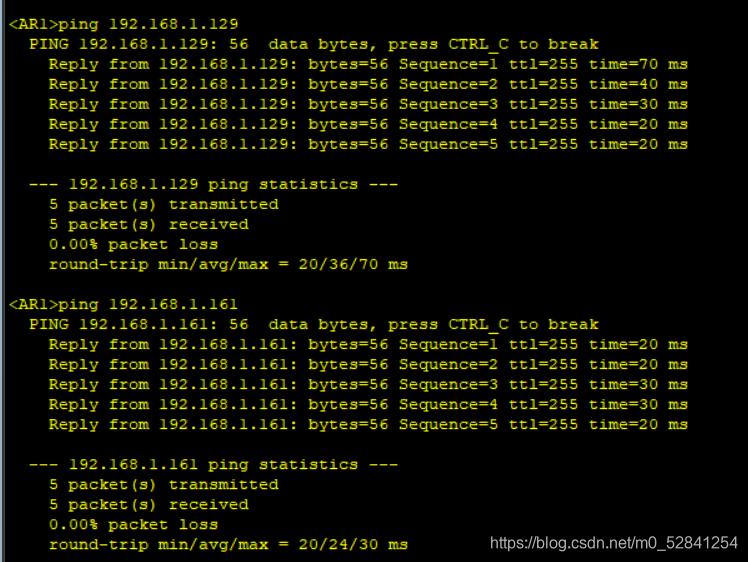

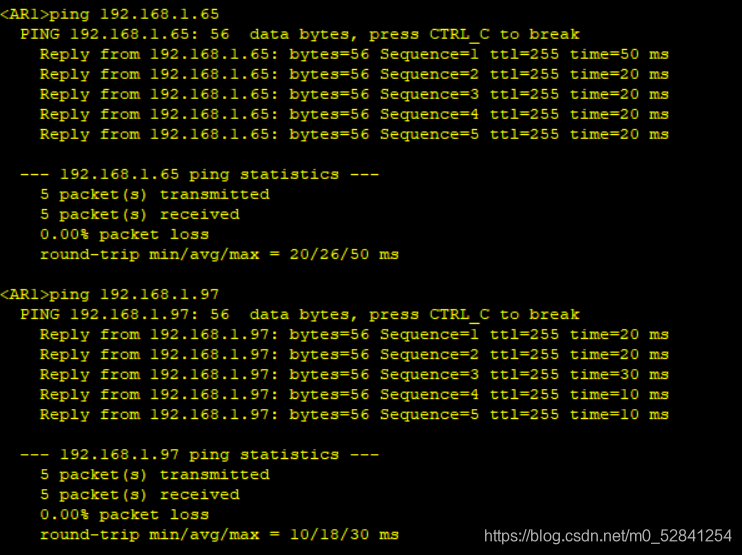

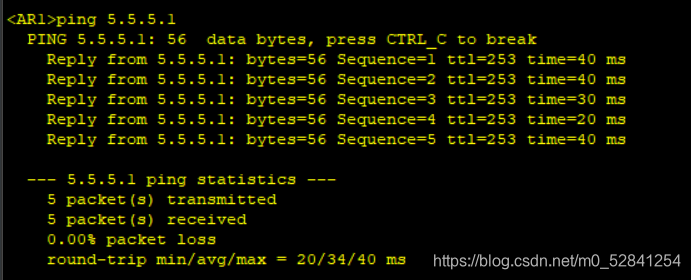

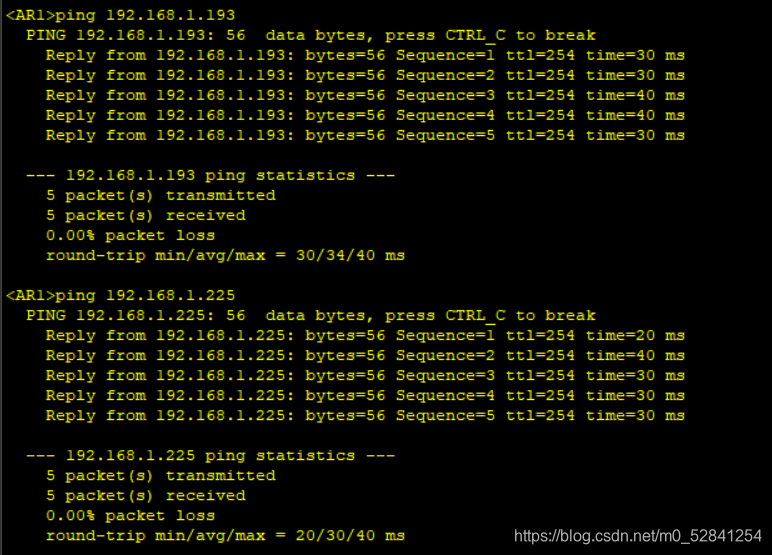

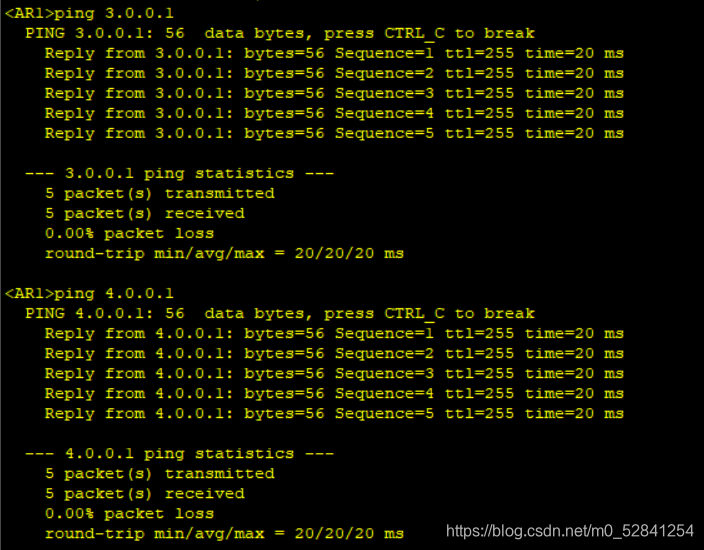

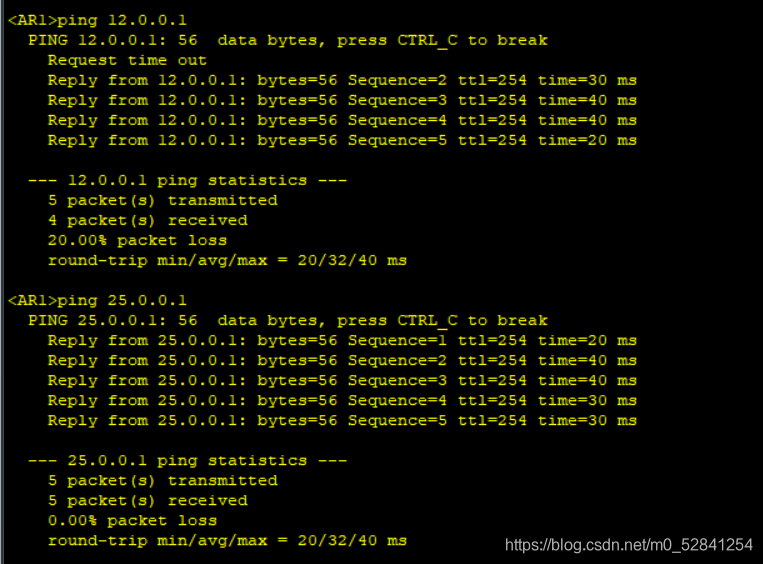

1.使用每个路由器向每个网段发送ping包，检查是否可以全网通信

使用其他路由器进行以上调试

调试成功，可全网通信

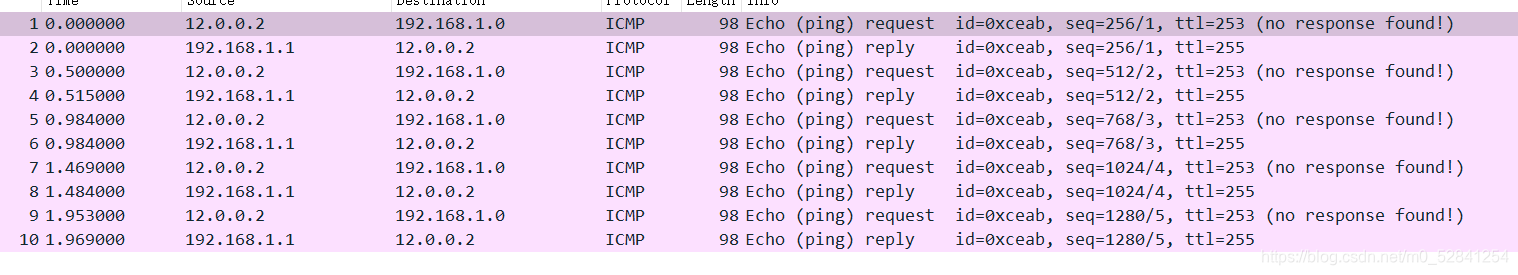

1. 检查路由环路，对每个黑洞路由器的接口进行抓包



没有路由环路

附件1

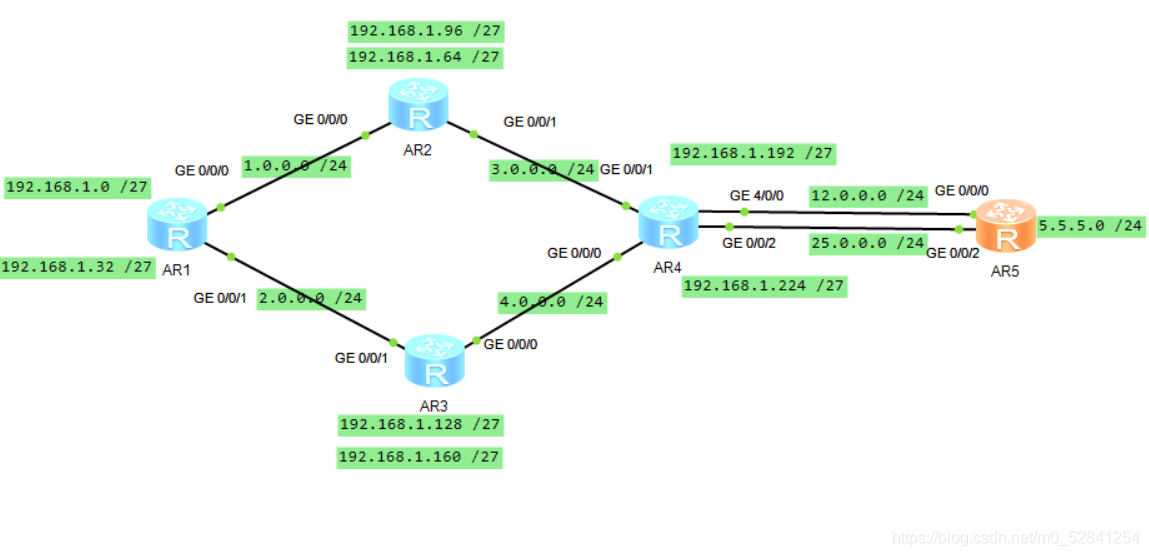

实验拓扑图
