OSPF协议
1、三表：
邻居表、链路状态数据库表、路由表
2、五包：
1、hello包：用于发现、建立、周期保活邻居关系。（每十秒建立一次连接） 2、DBD包（数据库描述包）——LSA——链路状态通告 3、LSR request 链路状态请求 link-state 4、LSU update 链路状态更新————用于携带各LSA 5、LSack 链路状态确认

3、七状态:
DOWN:一旦本地发出hello包就进入下一个状态
lnit初始化：接受到的hello包中，若存在本地的RID，那么将进入下一个状态。
2way双向通信：邻居关系建立的标志
条件匹配：点到点网路直接进入下一状态；MA网络中将进行DR/BDR选举（40秒），Dother和非DR/BDR间不得进入下一状态。
Exstart：类hello的DBD，进行主从关系选举，RID数字大者为主，优先进入下一状态
Exchange准交换：使用真正的DBD包，进行数据库目录的共享，需要ACK确认；
Loading 加载：使用LSR/LSU/LSack来获取未知的LSA信息
Full转发：邻接关系建立的标志

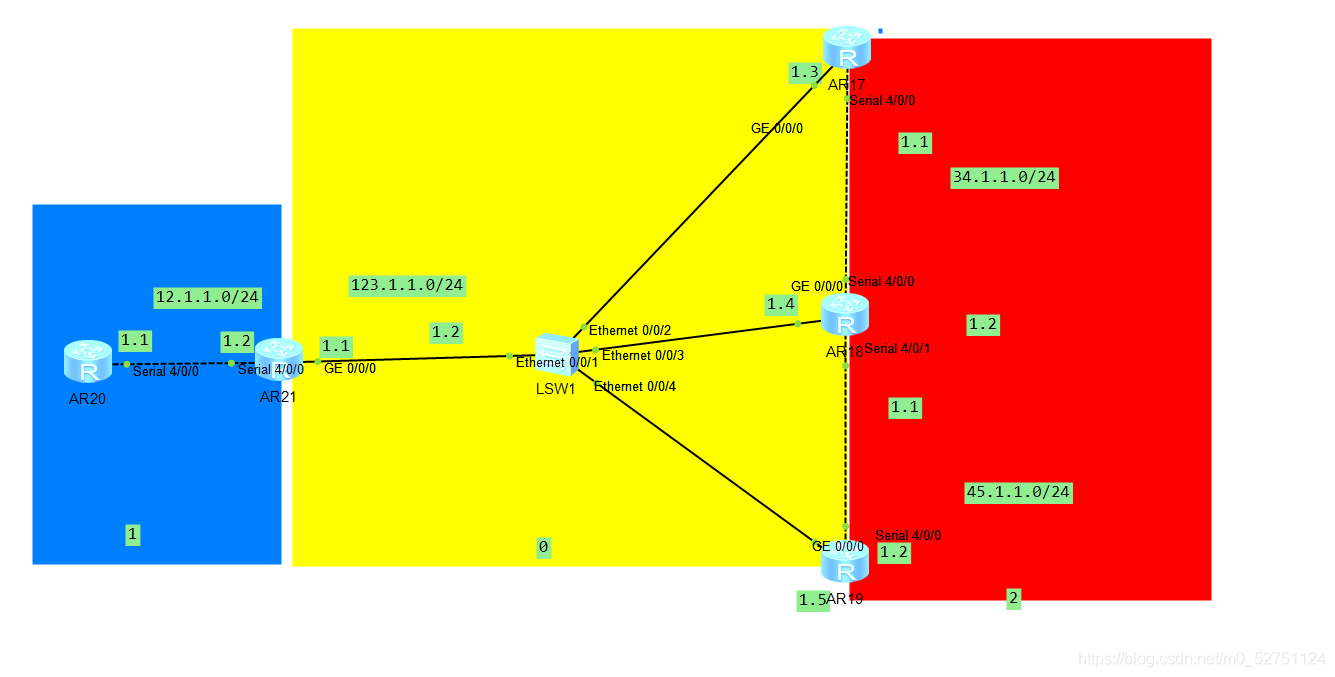

OSPF实验：
在这里插入图片描述

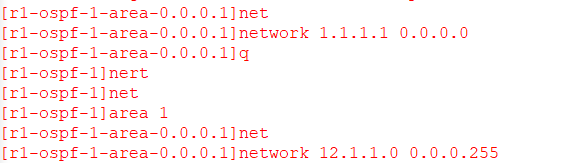

将IP地址和环回地址分配好后，进行ospf协议宣告
