【Solidworks】软件学习03

今天是Solidworks软件学习第三弹，内容涉及到草图镜向实体、线性草图阵列功能。

学习指路：B站--阿奇设计分享

一、镜向实体

图1 镜向实体图标

用途：关于中心线或平面参考镜向所选实体。

绘制：

绘制一个圆和一条直线--点击镜向实体，要镜向的实体选择圆形，镜向轴选择直线，工具栏如图2所示（淡蓝色为被激活的选项栏，即在草图中选择草图元素会被添加到淡蓝色选项栏中)，最终结果如图3所示。

图2 工具栏图

图3 结果图

二、线性草图阵列

图4 线性草图阵列图标

用途：添加草图实体的线性阵列。

2.1 线性草图阵列绘制

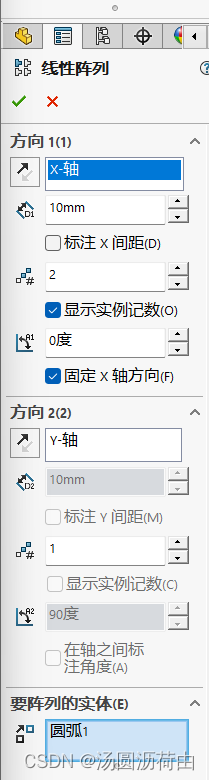

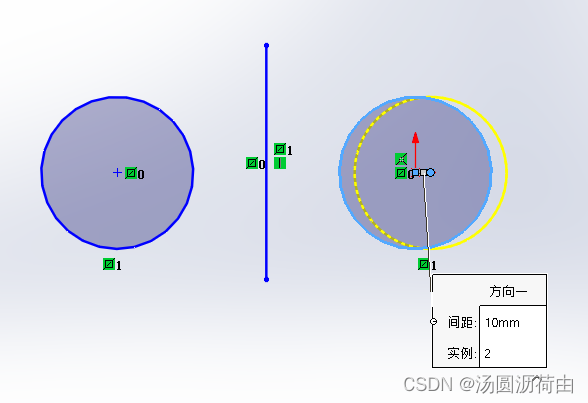

• 点击线性草图阵列，工具栏如图5所示--点击要阵列的实体框，选中绘制的圆（圆的旁边多出了一个黄色的预览圆），如图6所示。

图5 工具栏图

图6 结果图

• 在工具栏中将X-轴距离把10mm修改为100mm，摁enter键可以更新预览图，结果如图7所示。

图7 结果图

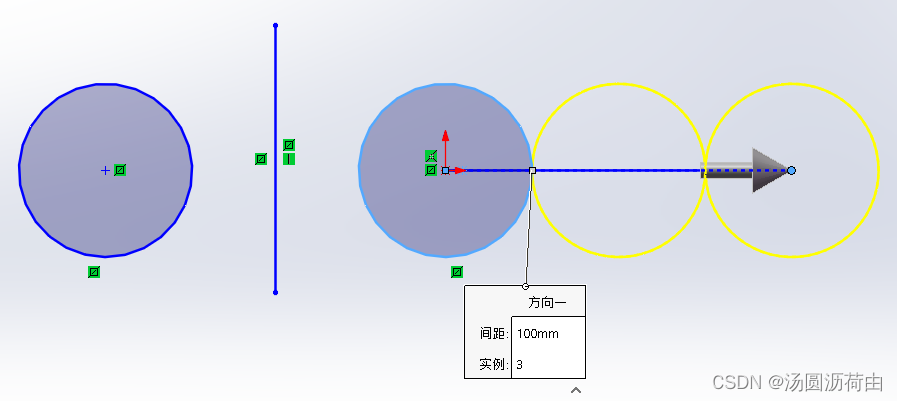

• 在工具栏将X-轴阵列的数量把2修改为3（阵列的数量包含初始的第一个图形），摁enter键刷新预览图，结果如图8所示。

 图8 结果图

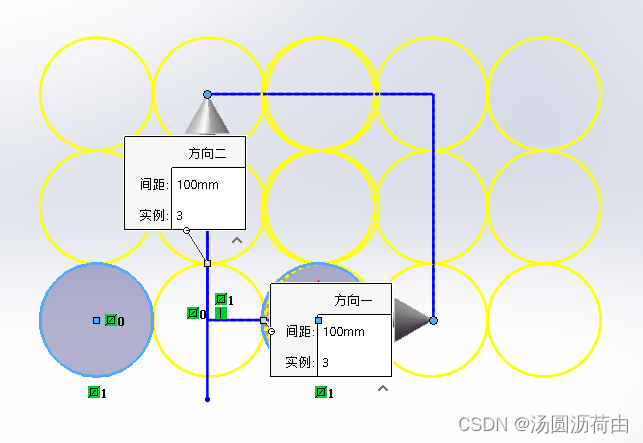

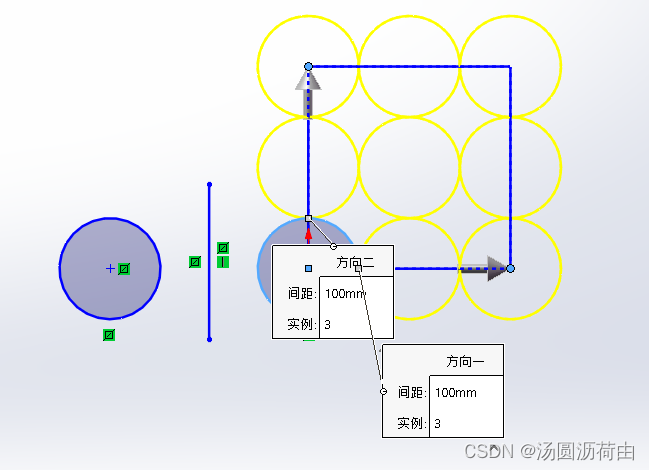

• 在工具栏将Y-轴阵列的数量把1修改为3（阵列的数量包含初始的第一个图形），Y-轴距离把10mm修改为100mm，摁enter键刷新预览图，结果如图9所示。

图9 结果图

• 要阵列的实体中加入另外一个圆，结果如图10所示。

图10 结果图

2.2 圆周草图阵列绘制

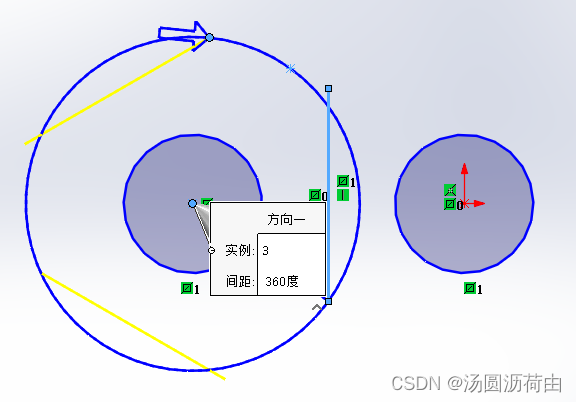

• 仍采用2.1中绘制的镜向圆--点击圆周草图阵列绘制，工具栏如图11所示--第一栏为选取圆周阵列的旋转中心，可以选择圆或者点，在该栏选中左圆的圆心，在要阵列的实体中选择直线，将实例计数从4修改为3，摁enter键刷新预览图，结果如图12所示

图11 工具栏图

图12 结果图

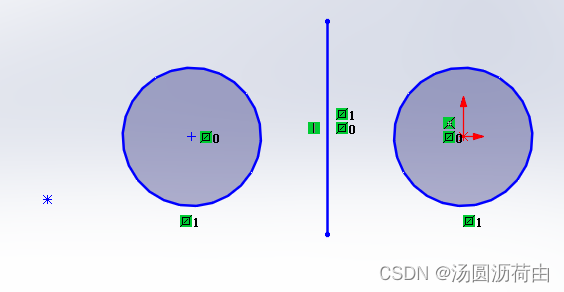

• 退出圆周阵列（点击工具栏中的红色×）--在草图工具栏中找到点命令，在圆的左边绘制一个点，如图13所示--点击圆周草图阵列--第一栏选择绘制的点，要阵列的实体选择圆，结果如图14所示--取消等间距，在角度输入45度，结果如图15所示

图13 结果图

图14 结果图

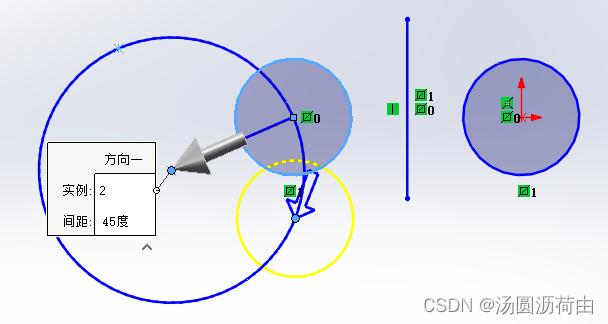

• 工具栏中取消勾选等间距，在阵列间隔角度修改为45度，将实例记数从4修改为2，摁enter键刷新预览图，结果如图15所示，该圆为第一个圆相对阵列圆心点旋转45度后得到的。

图15 结果图

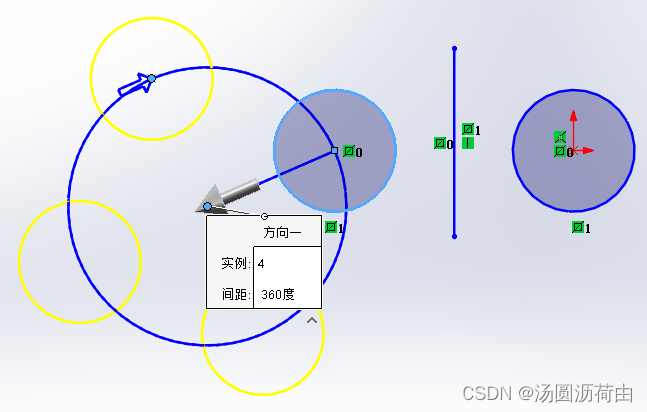

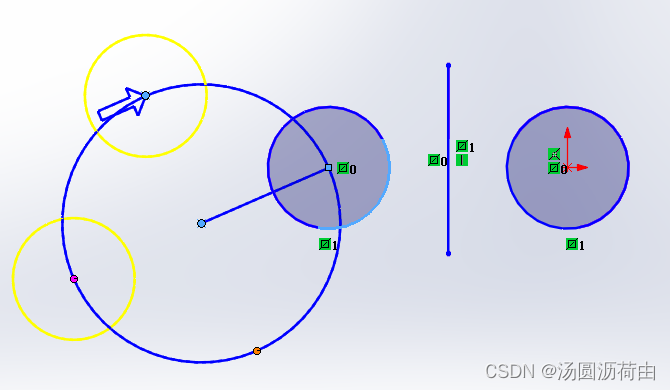

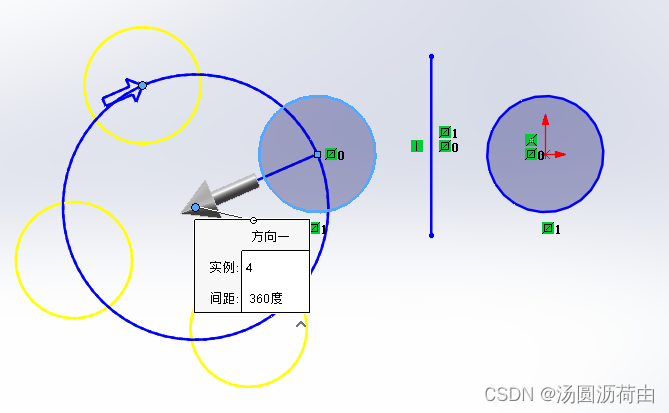

• 将实例记数从2修改为4，勾选等间距，将45度修改为360度，结果如图16所示--点击可跳过的实例，选中刚阵列出来的圆的其中一个，被选中的圆形消失了，结果如图17所示，在该选项栏中删除所选圆则圆又出现。

图16 结果图

图17 结果图
