文章讲述了在Linuxkernel中，使用GPIORequest进行快门控制的过程，包括通过camera驱动的GPIO_request()申请和设置方向，以及尝试通过SYSFS简化控制，最终转向自定义GPIO驱动并实现file_operations以提供用户层访问。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

gpio_request

快门驱动芯片ms8837 输入信号是两个GPIO，最开始是在camera 驱动中调用 gpio_request() 申请GPIO，当 open/close camera 的时候就可以调用 gpio_direction_output() 来控制快门的开、关。
在dts 中加入引脚配置：

kd_camera_hw1:kd_camera_hw1@1a040000 {
		compatible = "mediatek,imgsensor";
		cam2_vcama_d_ext = <&pio 162 0x0>;
		cam_shutter_in1 = <&pio 163 0x0>;
		cam_shutter_in2 = <&pio 164 0x0>;
	};

在camera 驱动中调用gpio_request() 去控制GPIO：

UINT32 XXX_SensorInit(PSENSOR_FUNCTION_STRUCT *pfFunc)
{
	/* To Do : Check Sensor status here */
	int ret;
	struct device_node * node;
	SENSORDB("%s",__func__);
	if (pfFunc!=NULL)
		*pfFunc=&SensorFuncXXX;
	node = of_find_compatible_node(NULL, NULL, "mediatek,imgsensor");
	if (!node) {
		printk(" Get cust camera node failed!\n");
		return -ENODEV;
	}
	cam_shutter_in1  = of_get_named_gpio(node, "cam_shutter_in1", 0);
	ret = gpio_request(cam_shutter_in1,"cam_shutter_in1");
	if (ret) {
		printk("error: cam_shutter_in1 gpio_request\n");
		return -1;
	}

	ret = gpio_direction_output(cam_shutter_in1, 1);
	if (ret) {
		printk("error %s : cam_shutter_in1  gpio_direction_output failed\n",__func__);
		ret = -1;
	}
	cam_shutter_in2  = of_get_named_gpio(node, "cam_shutter_in2", 0);
	ret = gpio_request(cam_shutter_in2,"cam_shutter_in2");
	if (ret) {
		printk("error: cam_shutter_in2 gpio_request\n");
		return -1;
	}

	ret = gpio_direction_output(cam_shutter_in2, 0);
	if (ret) {
		printk("error %s : cam_shutter_in2  gpio_direction_output failed\n",__func__);
		ret = -1;
	}
	printk("cam_shutter_in1:%d, cam_shutter_in2:%d\n", cam_shutter_in1, cam_shutter_in2);
	return ERROR_NONE;
} /* SensorInit() */

这样在open/close camera 的时间是可以正常调用的，但后续的开发遇到了问题，原来是想通过camera 的 feature control 来发送快门开、关指令，但是发现非常复杂，快门指令是要结合3A处理的，就先放弃了，转而用 ioctl 的方法去实现。

SYSFS

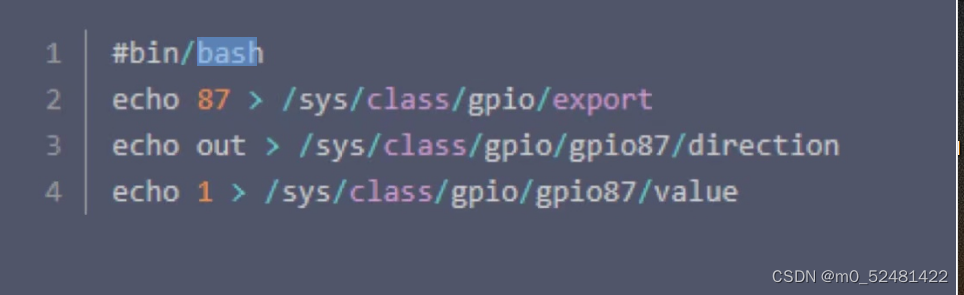

看其它帖子，控制GPIO最简单的方法是通过SYSFS：
在这里插入图片描述

make menuconfig

因为没有 /sys/class/gpio 路径，需要通过make menuconfig，将GPIO 映射到sysfs 文件系统中。

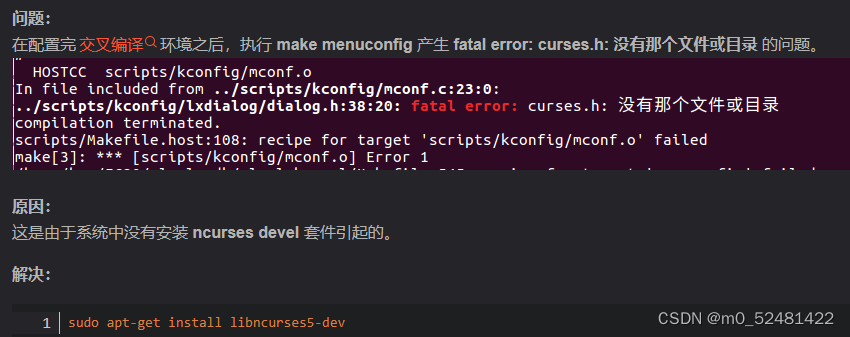

在kernel-4.4/ 下 make menuconfig 失败及解决方法：
在这里插入图片描述
配置后 out/.config 文件中CONFIG_GPIO_SYSFS is not set，可见并未生效；直接在kernel-4.4/arch/arm64/configs/*_defconfig 中加入：

CONFIG_GPIO_SYSFS=y

这下有 /dev/class/gpio 路径了。

export

执行第二步：echo 163 > export 时未生成gpio163 路径，同时kernel log 报错：
export_store: invalid GPIO 163
有可能是因为GPIO 被占用了的原因，因为这个方法也不方便app去调用，所以暂时放弃。

GPIO驱动

编译

在kernel-4.4/drivers/gpio/ 下添加GPIO 驱动文件 gpio-ms8837.c，同时修改kernel-4.4/drivers/gpio/ 下的Kconfig 和 Makefile:

+config GPIO_MS8837
+       tristate "MS8837 GPIOs"
+       help
+         This option enables support for on-chip GPIO found
+         on MS8837.

+obj-$(CONFIG_GPIO_MS8837)      += gpio-ms8837.o

注：Kconfig 也要改，只改Makefile 不会编译gpio-ms8837.o

驱动分析

static int __init gpio_shutter_init(void)
{
    int devno;
    dev_t num_dev;

    printk("%s is called. \n", __func__);

    alloc_chrdev_region(&num_dev, gpio_minor, 1, MYGPIO_NAME);

    gpio_major = MAJOR(num_dev);
    printk("gpio_major = %d. \n", gpio_major);

    gpio_class = class_create(THIS_MODULE, MYGPIO_NAME);

    devno = MKDEV(gpio_major, gpio_minor);

    cdev_init(&gpio_cdev, &gpio_ops);

    cdev_add(&gpio_cdev, devno, 1);

    device_create(gpio_class, NULL, devno, NULL, MYGPIO_NAME);//1

#ifdef MYGPIO_HW_ENABLE
    gpio_shutter_hw_init();
#endif

    return 0;
}

标记1 处的device_create 负责在 /dev/ 下生成设备文件，屏蔽掉，设备文件就没有创建。
那么设备文件是如何创建的呢？
class_create() 源码：
kernel-4.4\drivers\base\class.c
device_create() 源码：
kernel-4.4\drivers\base\core.c

class_create()
This is used to create a struct class pointer that can then be used in calls to device_create().（用于创建一个class 结构体指针，用于device_create() 的调用。）class_create()调用后，会在/sys/class 下创建设备目录。本文是创建了 /sys/class/shutter 。
device_create()

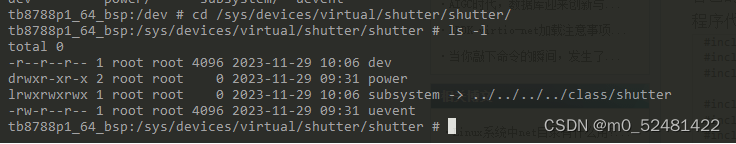

This function can be used by char device classes. A struct device will be created in sysfs, registered to the specified class.（该函数可用于字符型设备类。用于在sysfs 中创建device 结构体，并注册到特定的class 中。）device_create()调用后会在 /dev/下建立设备节点，本文是/dev/shutter。这样用户层就可以去访问设备了。class 与 device 通过 /sys/devices/virtual/shutter/shutter 关联。

在这里插入图片描述
剩下的就是 file_operations 了，read/write/ioctl 等，根据需求去实现。

static const struct file_operations gpio_ops={
    .owner = THIS_MODULE,
    .open  = gpio_ms8837_open,
    .unlocked_ioctl = gpio_ms8837_ioctl
};

补充：也可以通过mknod 指令去创建设备节点

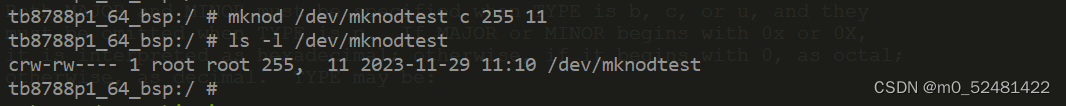

mknod
[OPTION]… NAME TYPE [MAJOR MINOR]
