锁相包括乘法器和低通滤波器

输入信号分别与相位差90°的两路信号经过锁相（乘法）和低通滤波（积分）后便可得到信号的幅值和相位

输入信号为60kHz相位为30°的正弦信号，并加入了白噪声。

两路正弦信号经过乘法器相乘后有二倍频、单频信号和直流信号，经过低通滤波后二倍频和单频信号都会被滤除，剩下的就是直流信号。

根据原理，与0°相乘输出的是实部信号，与90°相乘输出的是虚部信号。经过正交解调后幅值和相位如下图。

 前面板

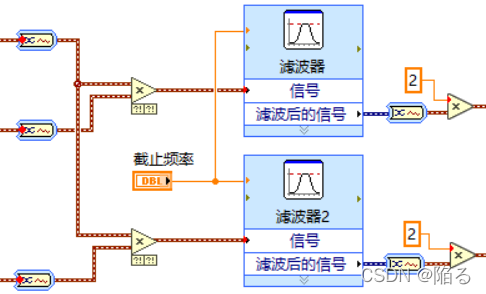

部分程序图
