计算机组成原理

文章目录

计算机组成原理

第二章

2.1移位运算

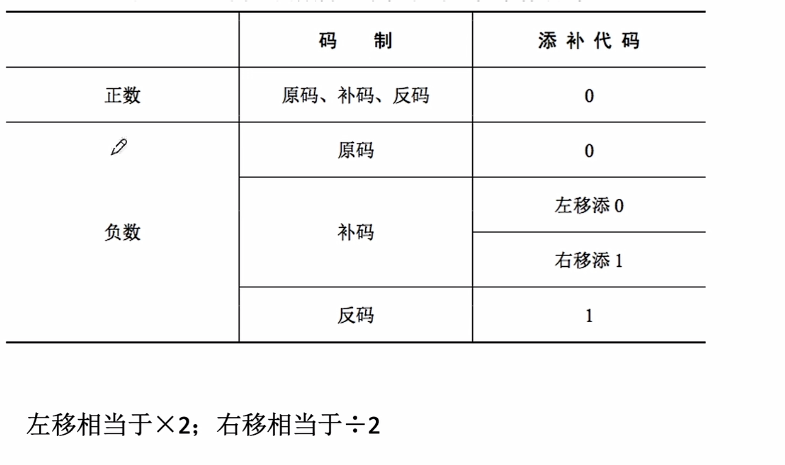

算数移位：通过改变各个数码和小数点的相对位置，从而改变各数码位的位权。对于**所有码都是左移 x2，右移/2 **

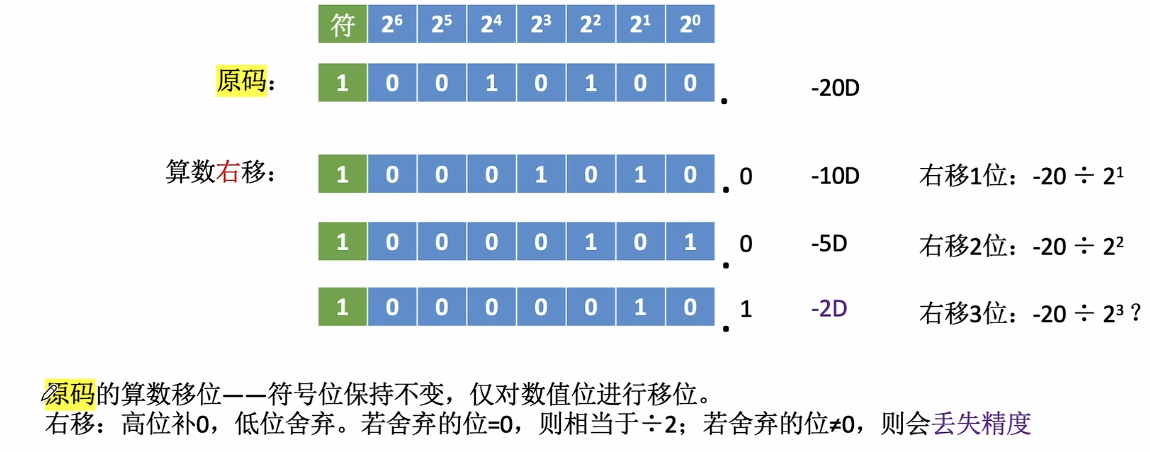

原码算数右移：

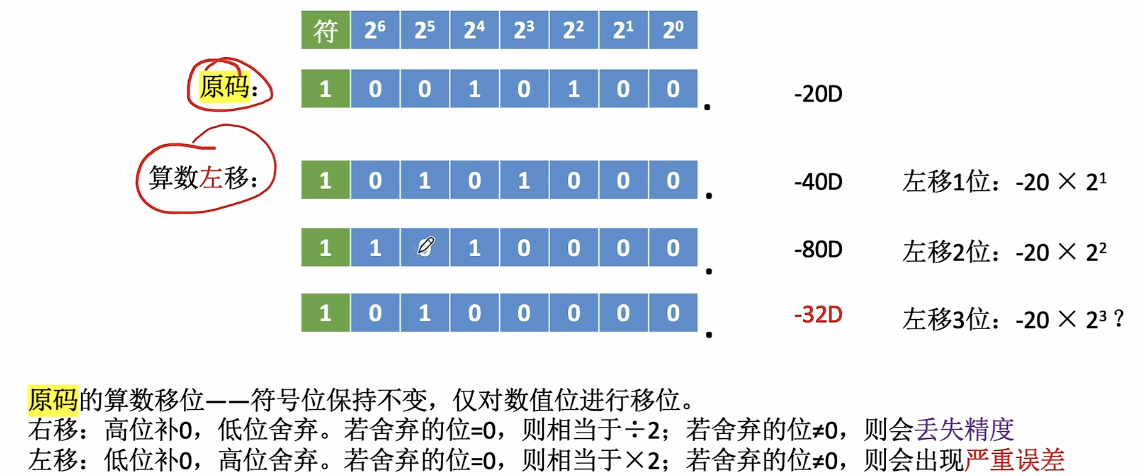

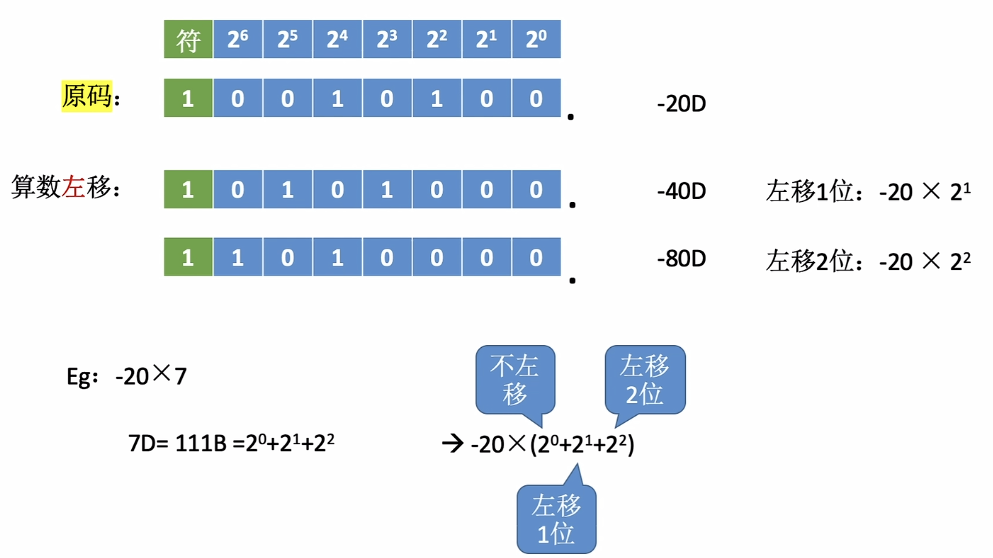

原码算数左移：

定点小数和定点整数的移位一样

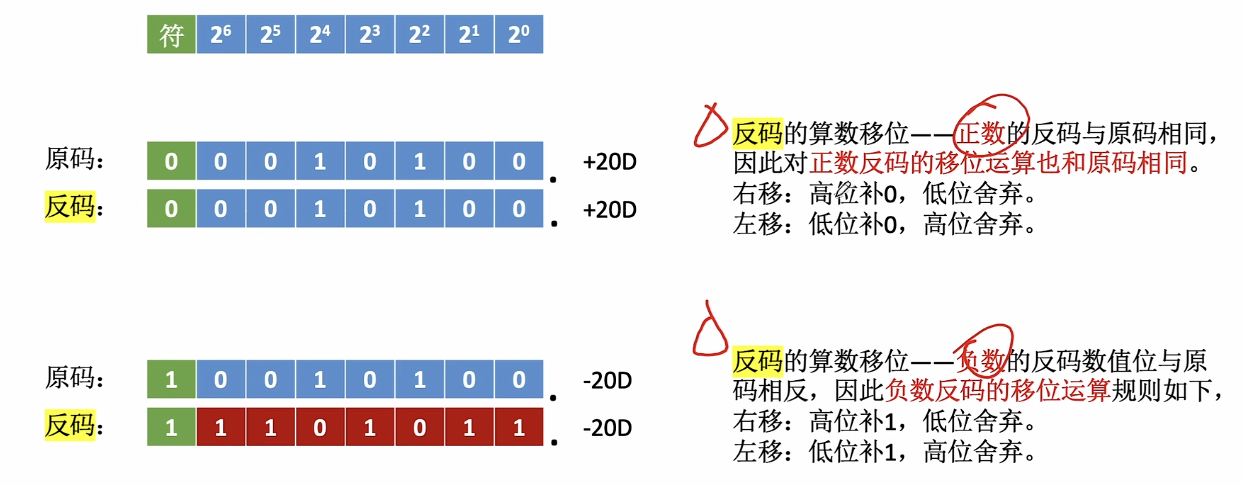

反码的算数移位：正相同，负相反

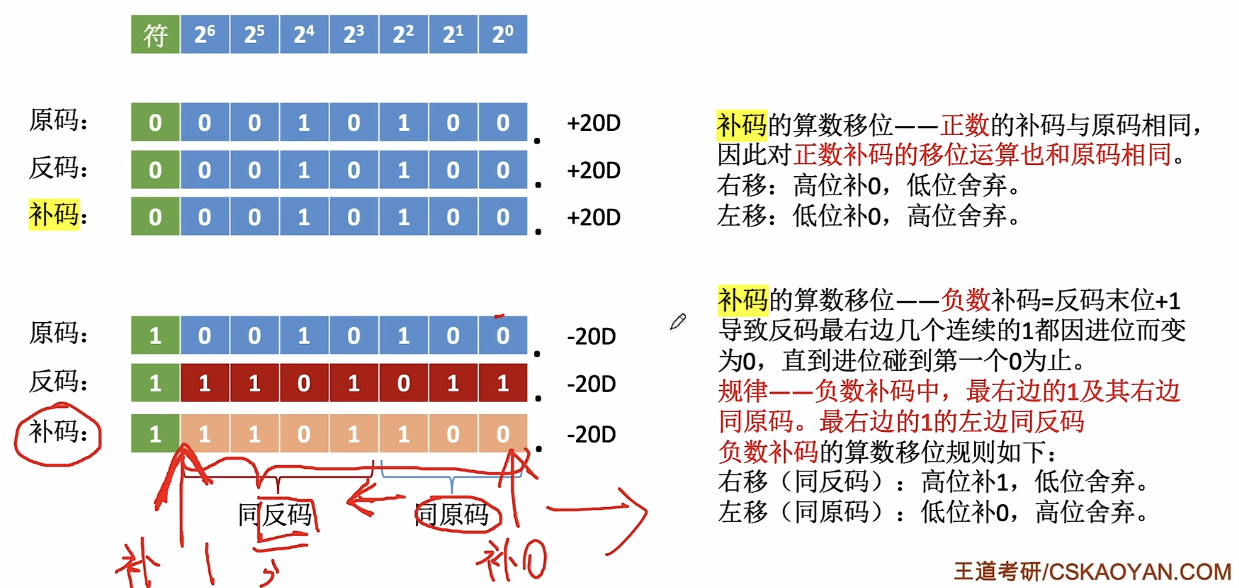

补码的算数移位：

小小结：
由于机器位数有限，有时无法用算数移位精确得等效乘除法

算数移位的应用

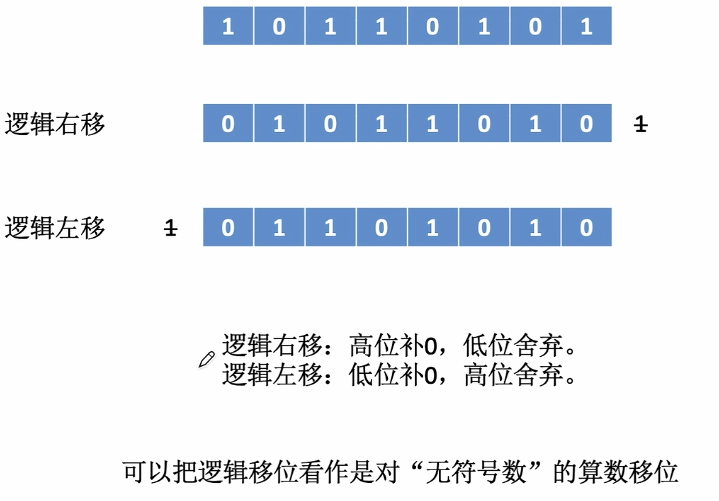

逻辑移位

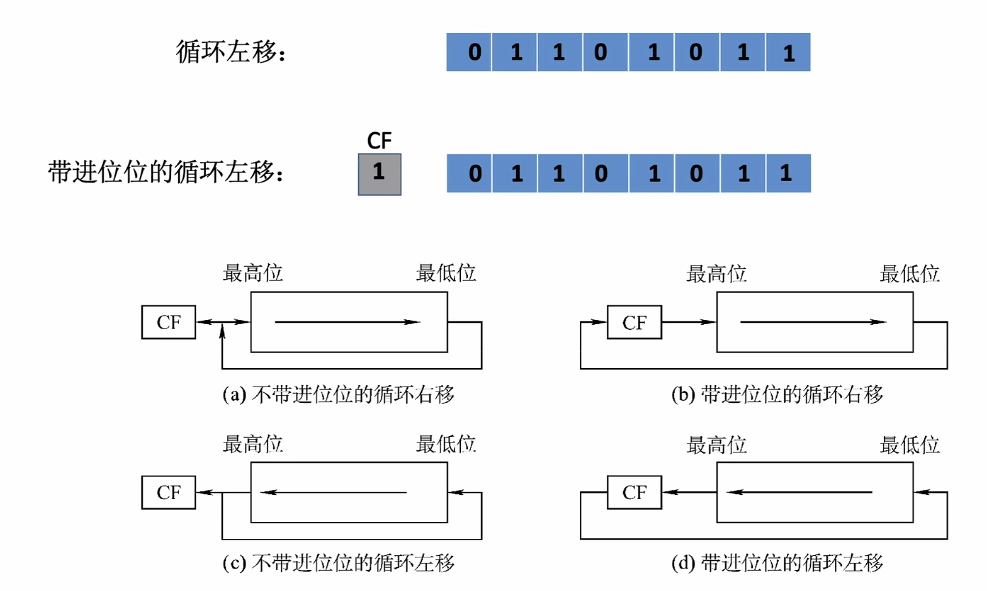

循环移位：出的用来补。

小结：

2.2定点数的加减运算

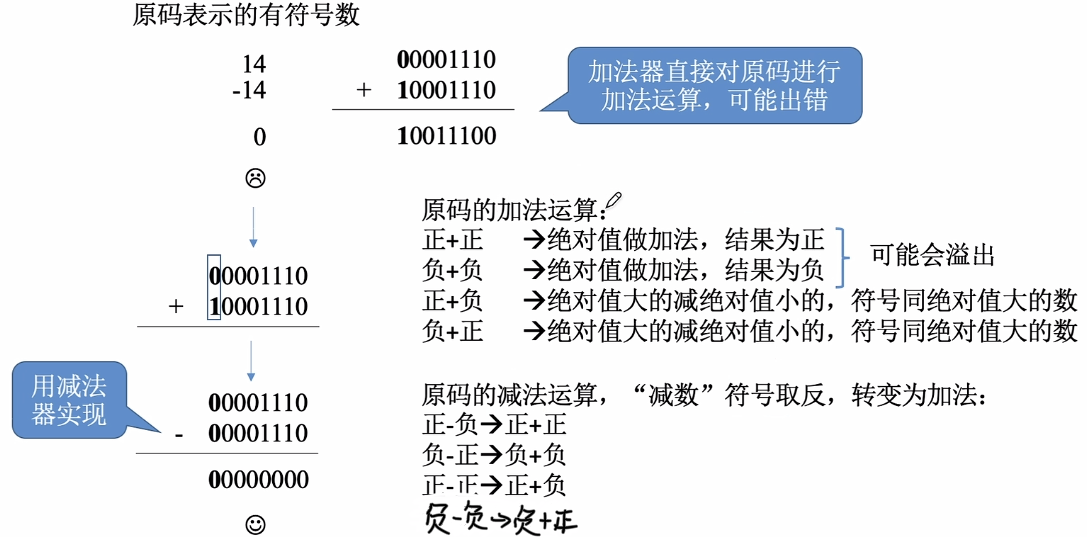

原码的加减法

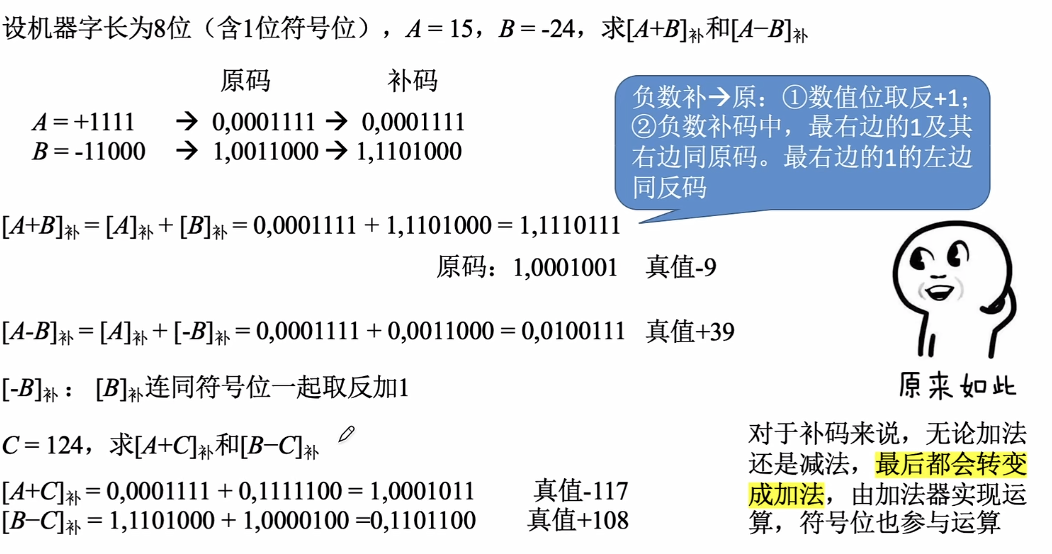

补码的加减法（计算机中通常）

溢出判断

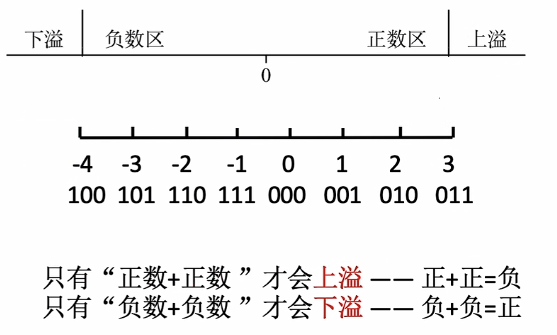

何时溢出：

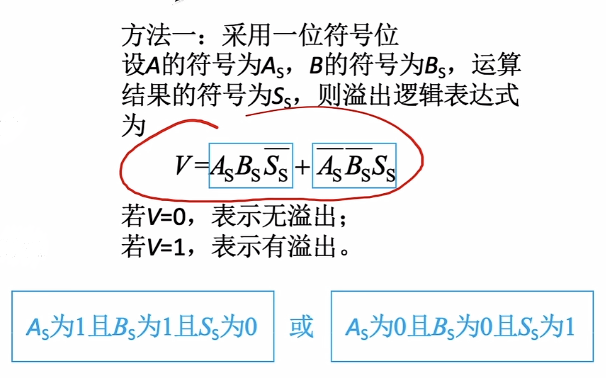

方法一：采用一位符号位判断

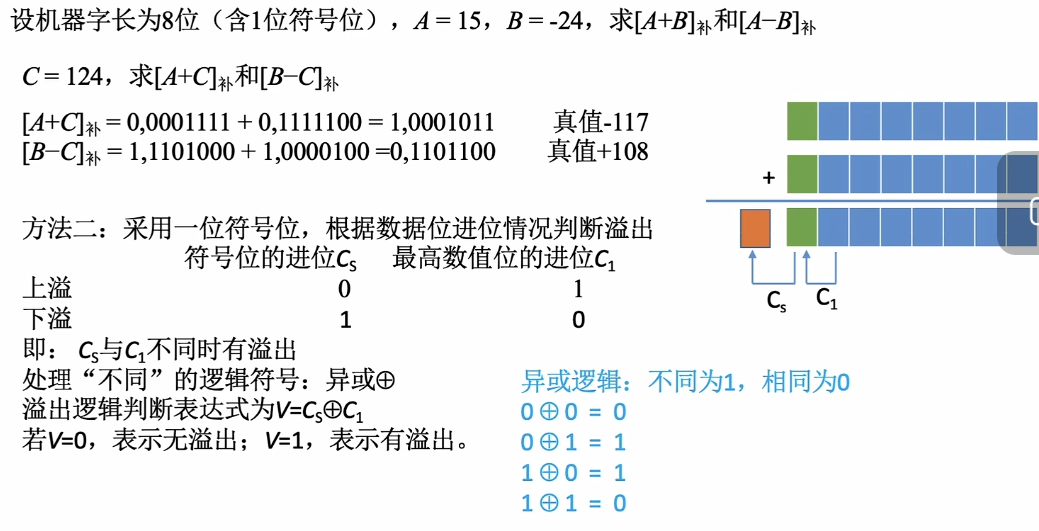

方法二：根据进位情况判断

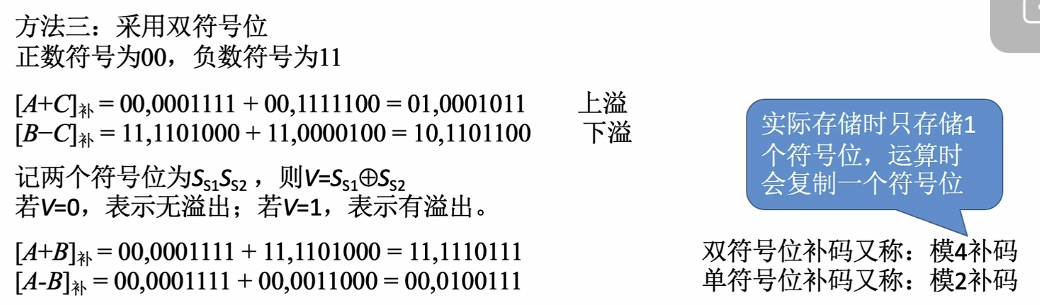

方法三：双符号位

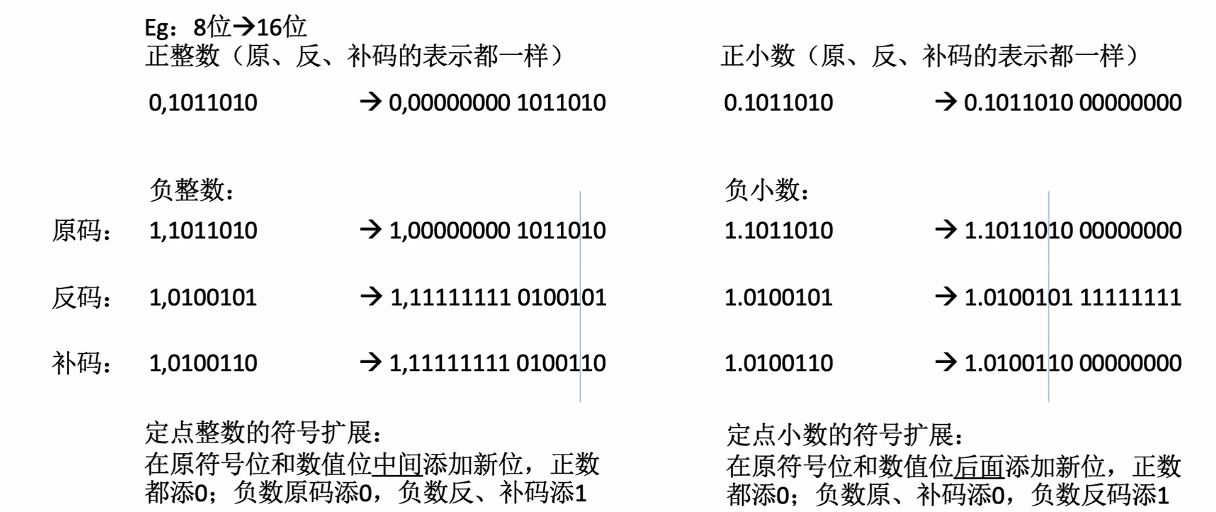

符号扩展

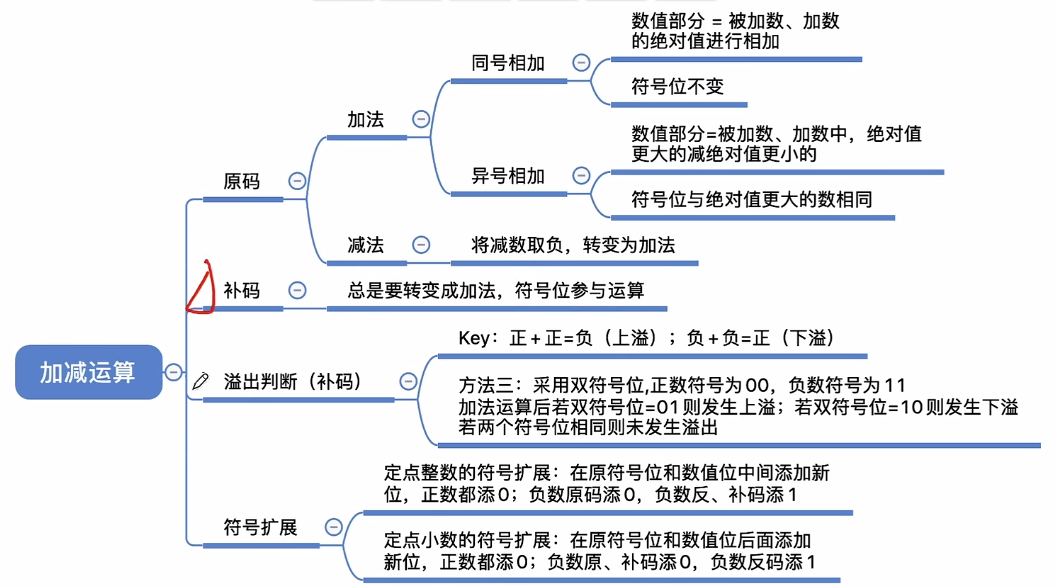

小结：

2.3定点数的乘法运算

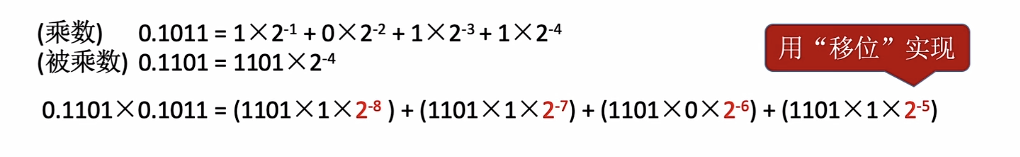

乘法运算的实现思想

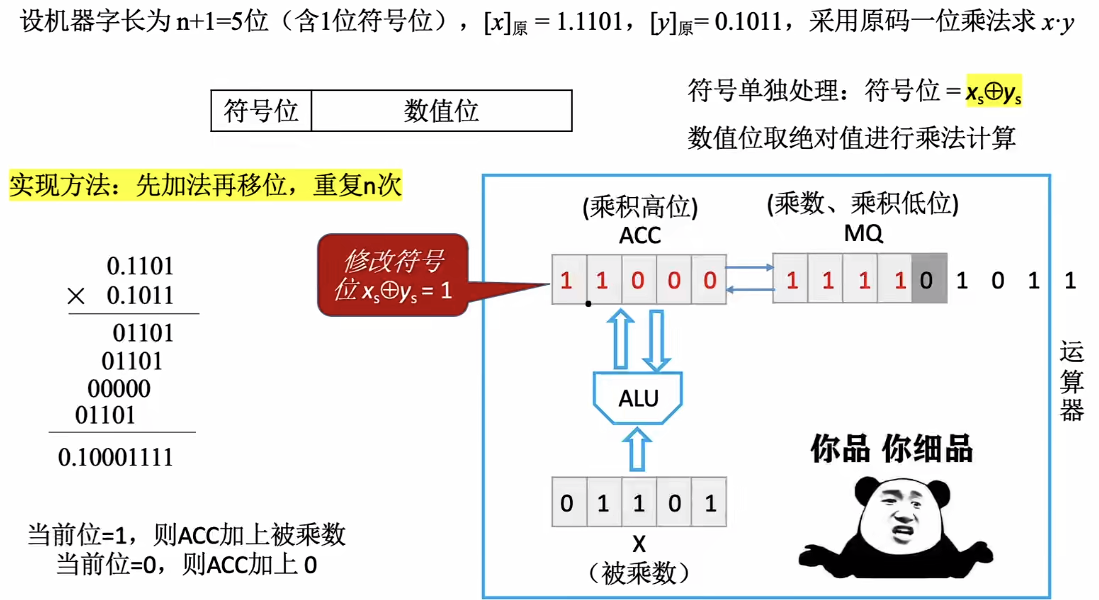

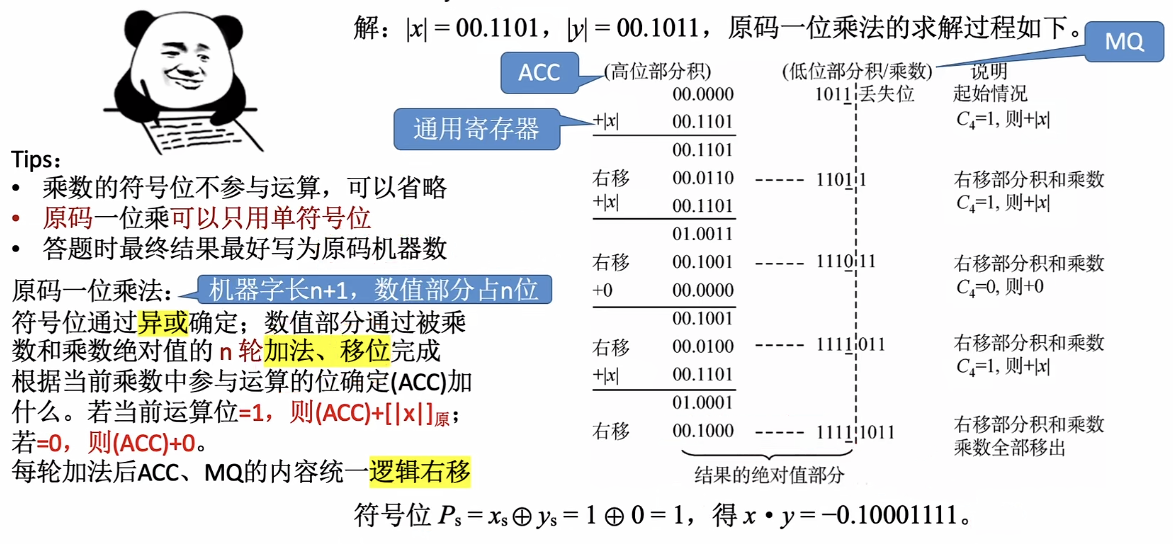

原码的一位乘法

被乘数可用双符号位，乘数只要写数值位

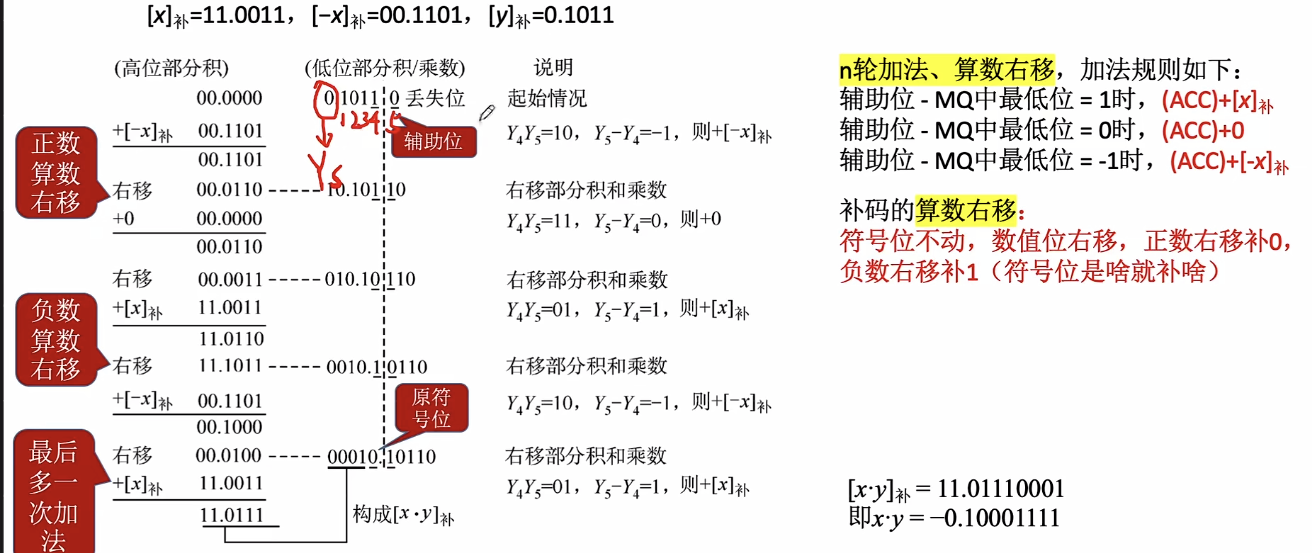

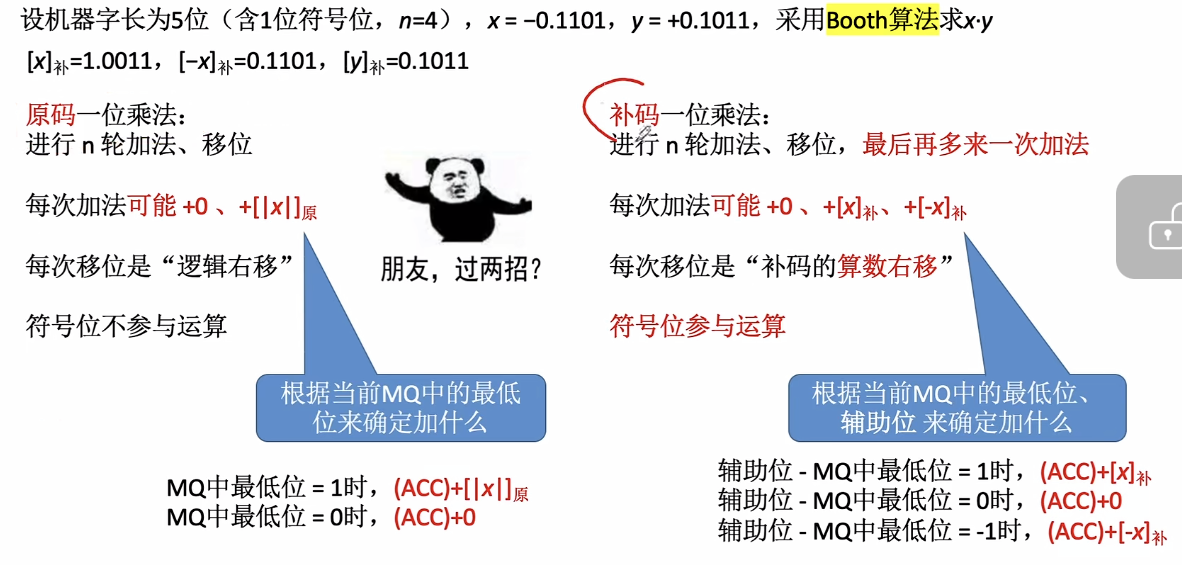

补码的一位乘法

对比：

2.4定点数的除法运算

除法运算的思想
原码的除法

两种方法：恢复余数法和加减交替法(不恢复余数法)

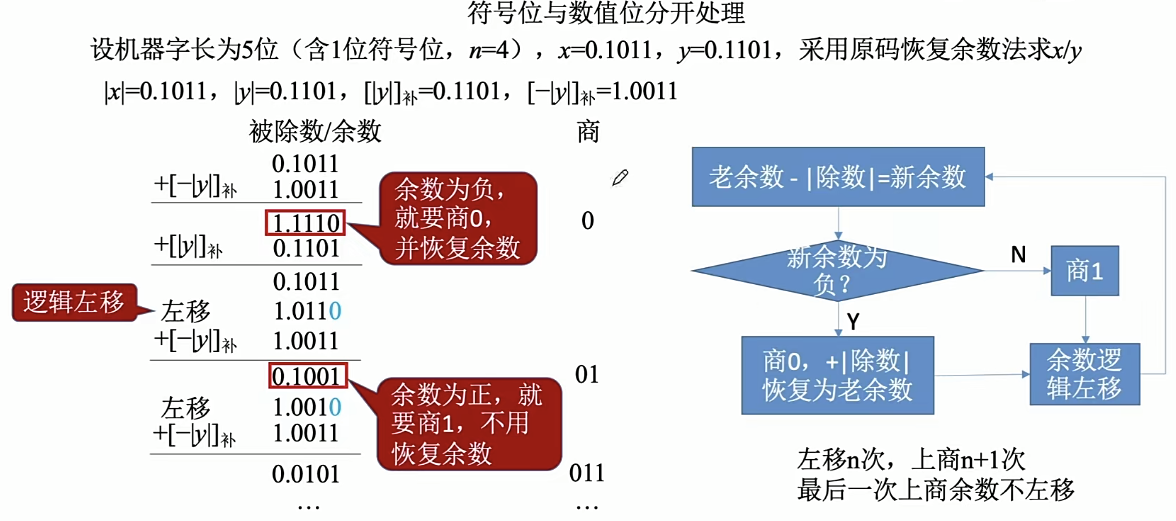

恢复余数法：

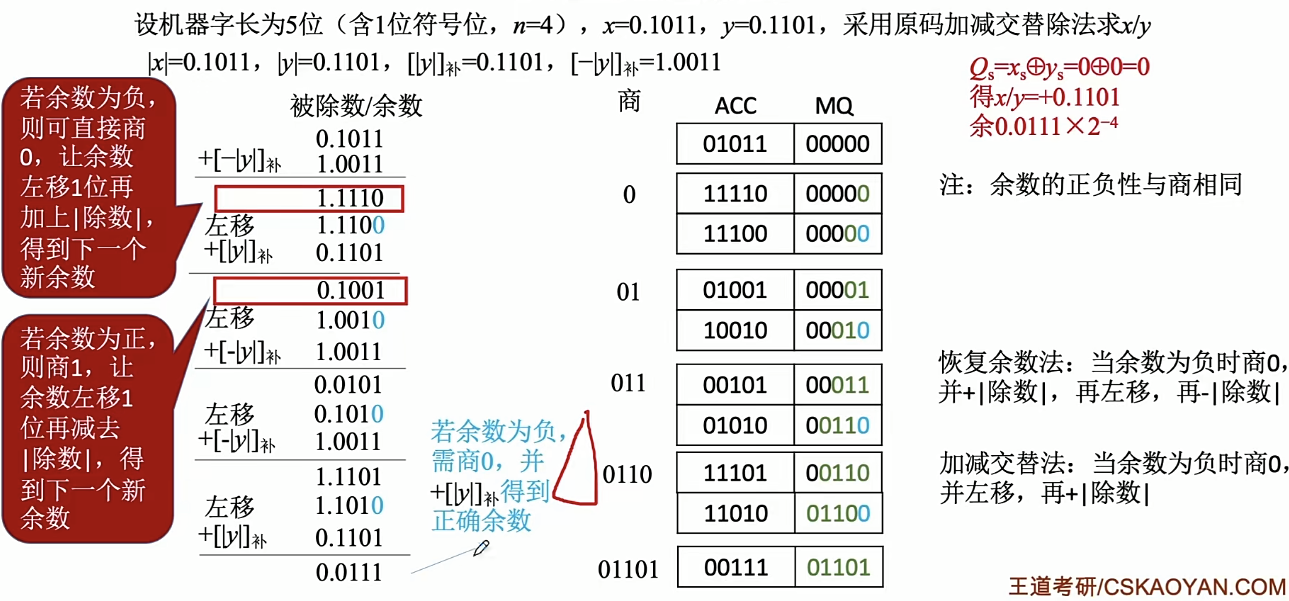

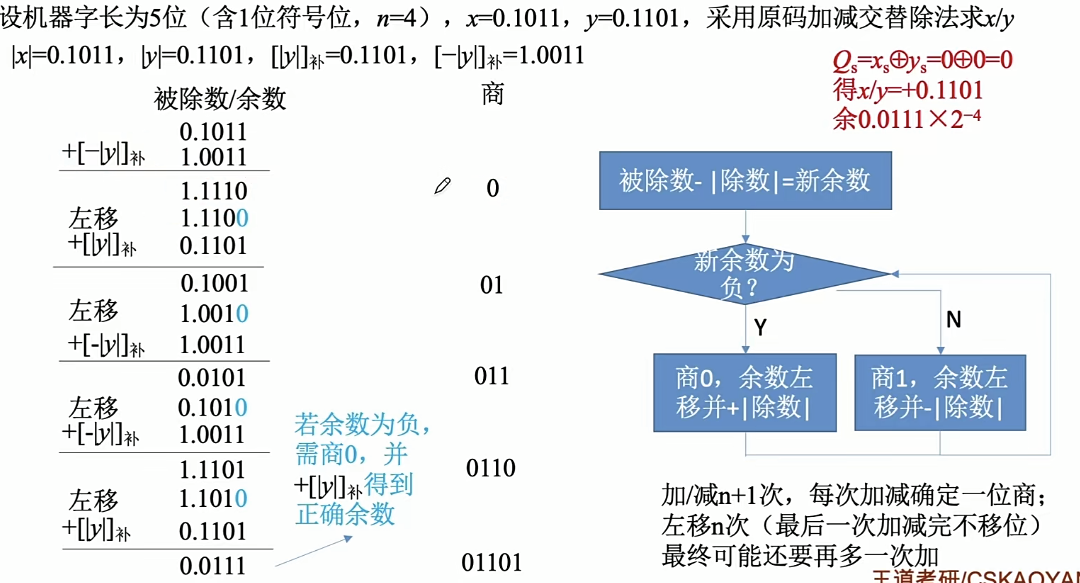

加减交替法：

补码的除法

减去除数=加上（-除数）的补码；最后一位置为 1.

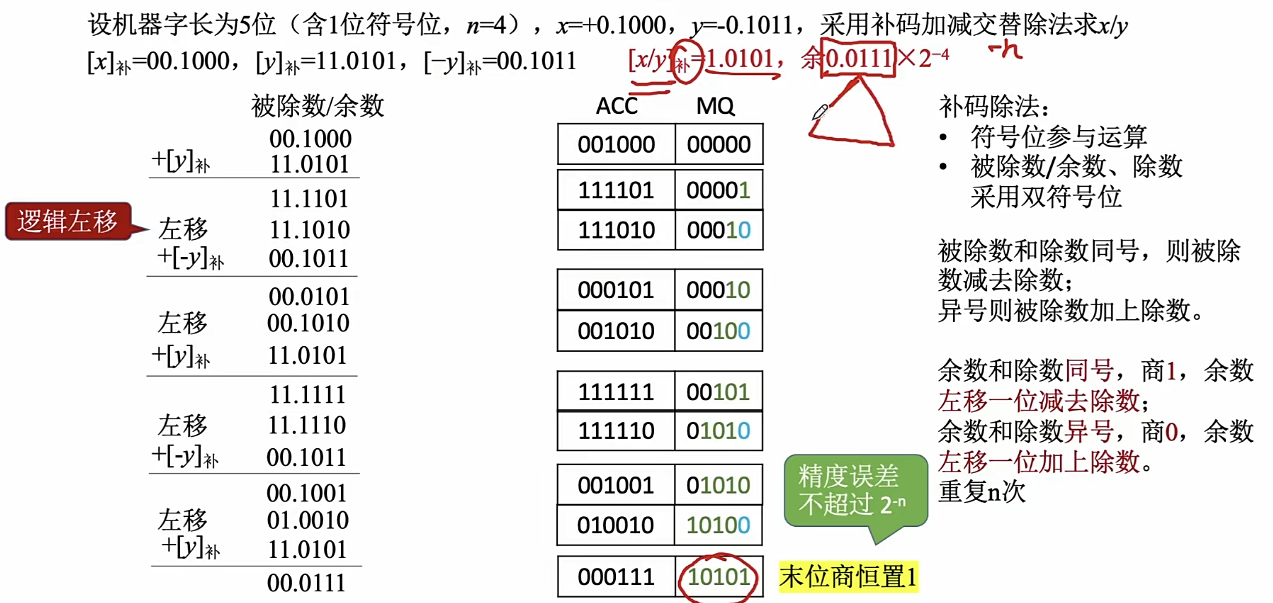

加减交替法：

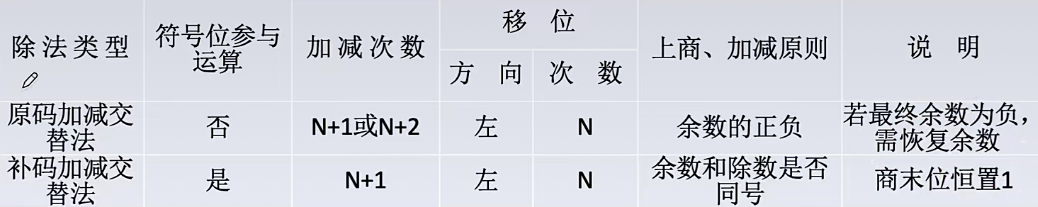

除法运算回顾：

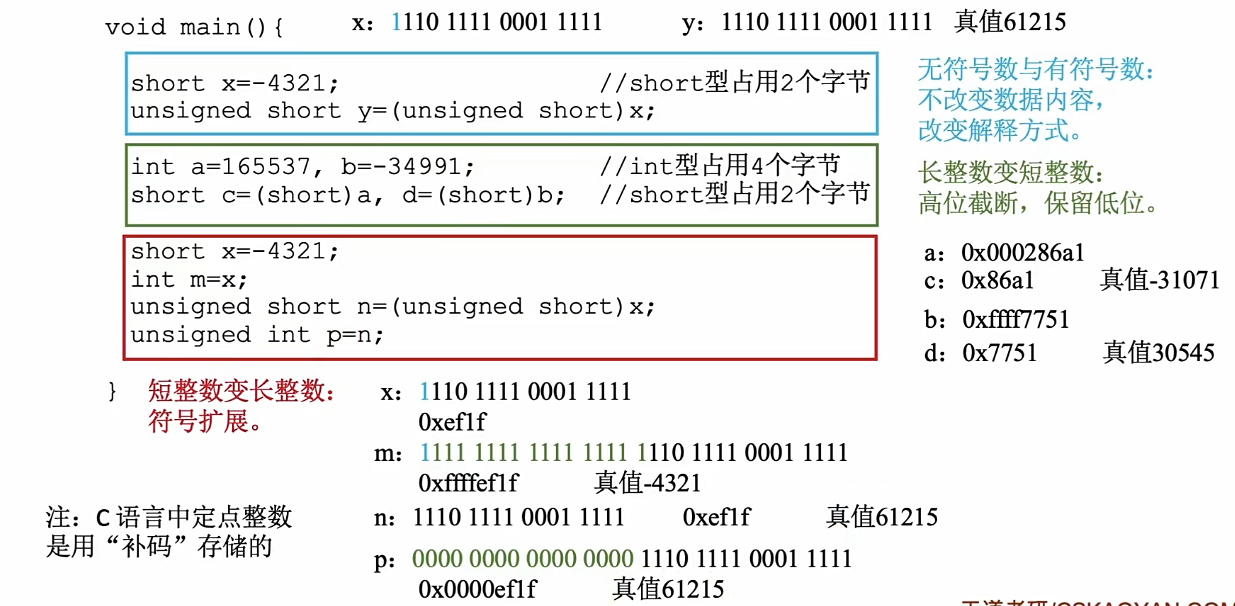

2.5强制类型转换

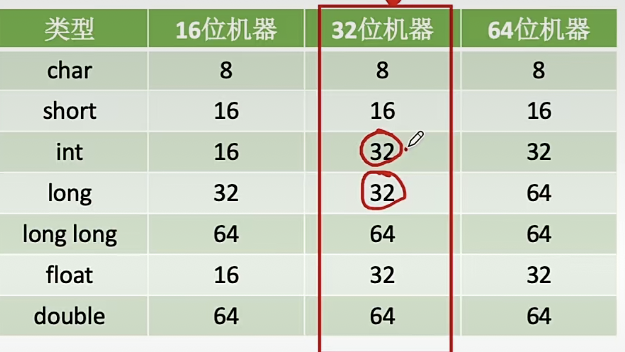

c 语言中的定点整数有：int ，short，long。用补码存储。

2.6数据的存储和排列

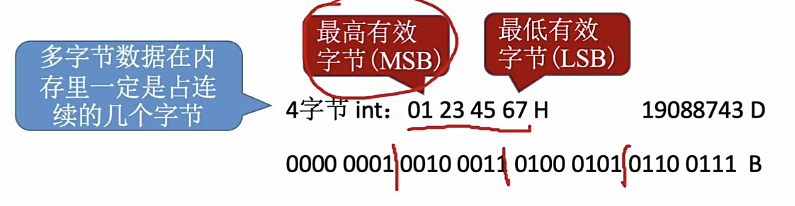

大小端模式：

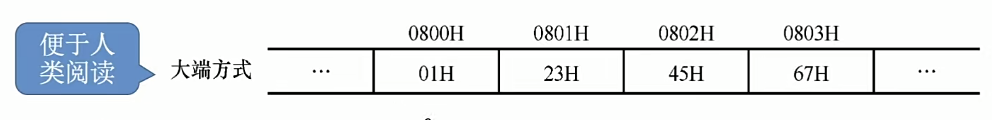

大端模式：最高的有效字节存到最低有效地址，最低的有效字节存到最高有效地址。

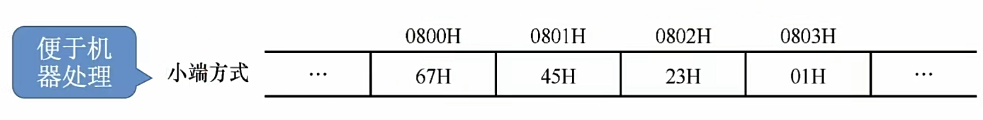

小端模式：与上述相反

2.7浮点数的表示

浮点数的表示

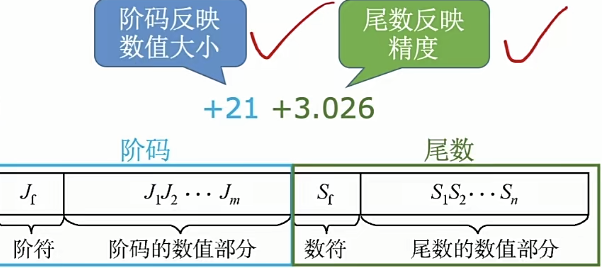

- 浮点数的理解：阶码反映数值大小，常用补码或移码表示定点整数；尾数反映精度，常用原码或补码表示定点小数。
- 浮点数尾数的规格化：规定尾数的最高位为有效值。方法：算术左移或右移。
  1. 左规：当浮点数运算的结果为非规格化时要进行规格化处理，将尾数算数左移一位，阶码减 1。
  2. 右规：当浮点数运算的结果尾数出现溢出（双符号位位 01 或 10）时，将尾数算数右移，阶码加一。
- 规格化浮点数的特点：

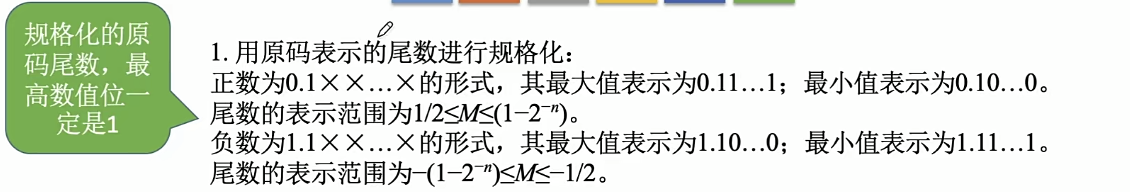

  1. 用原码表示的尾数进行规格化：

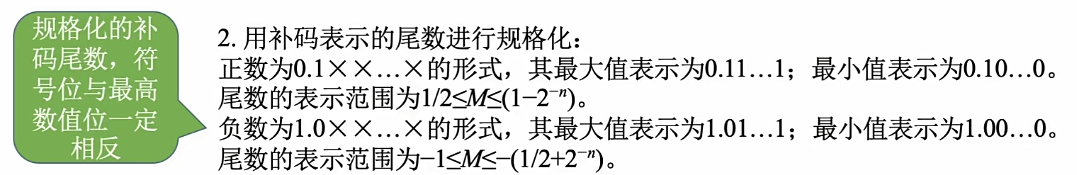

  2. 用补码表示的尾数进行规格化：

    注意补码表示的尾数规格化：符号位和最高位不同（规定的，常用来判断该补码是否规格化）

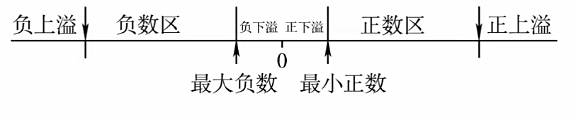

正下溢和负下溢当作 0

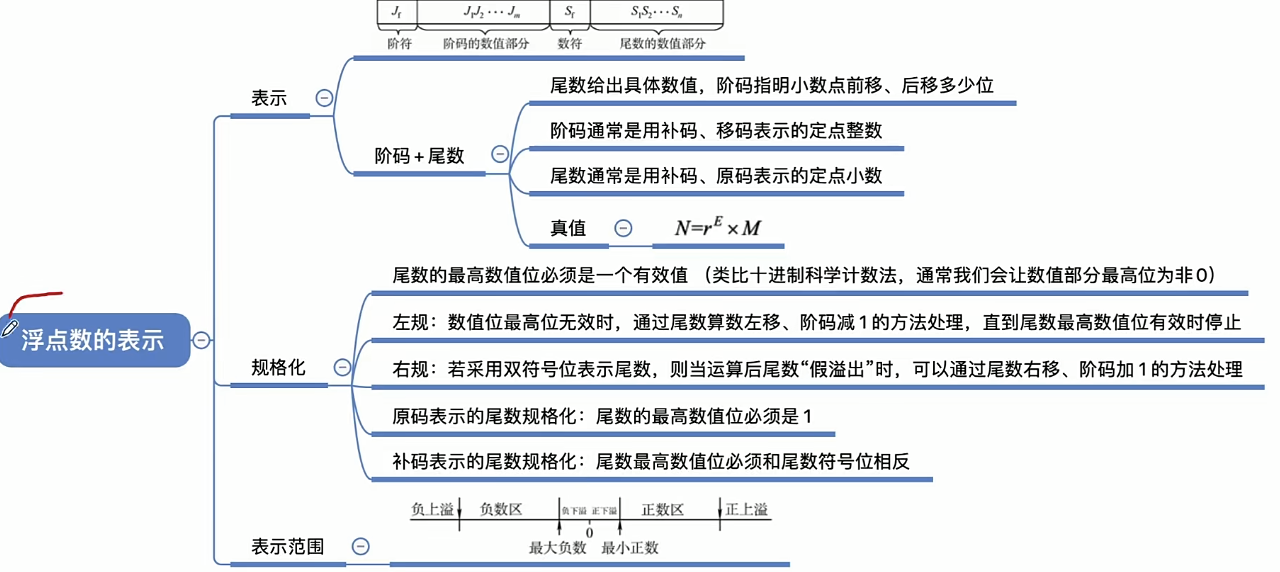

- 小结：

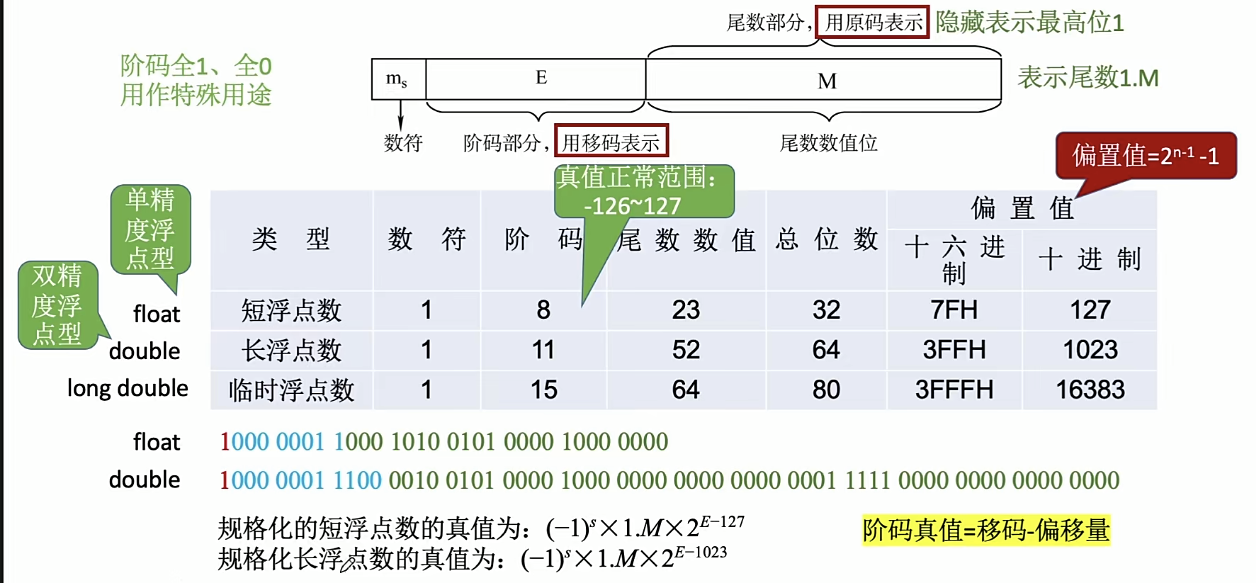

IEEE754 标准

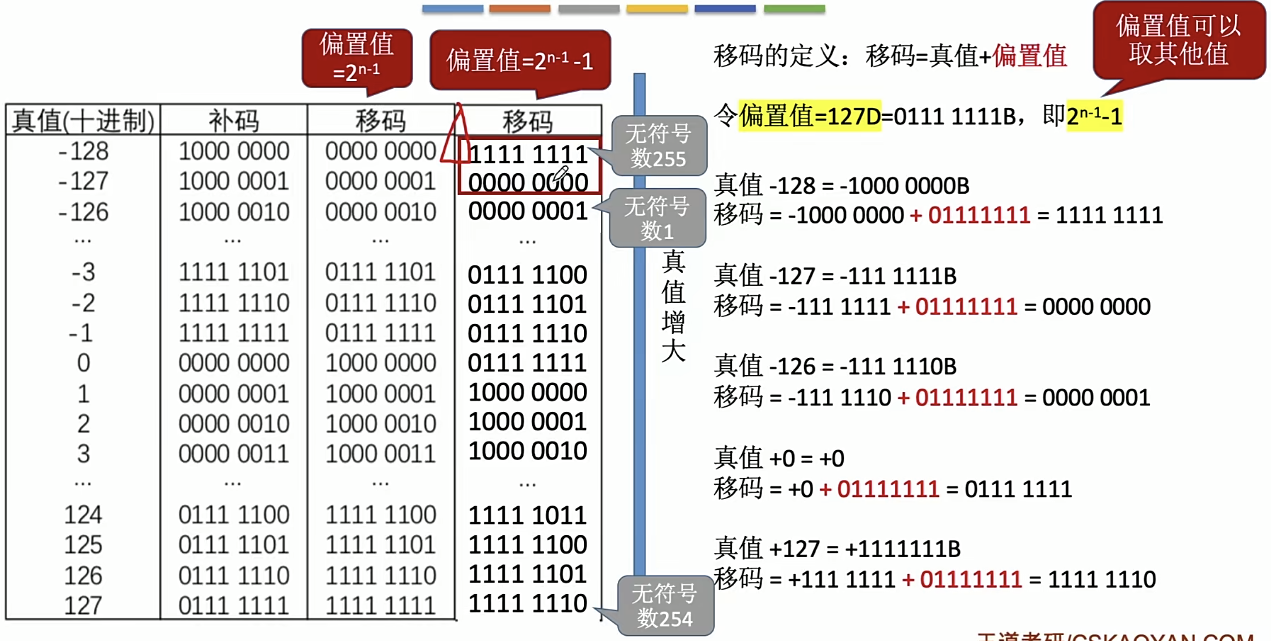

移码：补码的基础上将符号去反。移码只能用于表示整数。定义：移码=正值+偏置值。如：八位移码的偏置值=128D=1000 0000B，也可以取 127D 即：2^n-1或者 2^n-1-1，不够便取 mod。
规格化：
- 注意原码隐藏了最高位 1，表示 1.M
- 阶码全 1，全 0 用作后面特殊处理
- 练习 1:十进制->浮点数：

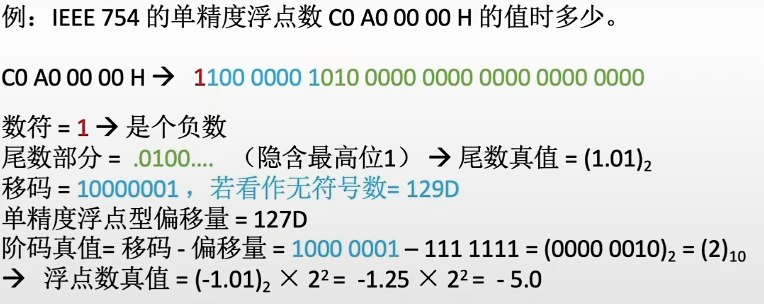

- 练习 2:浮点数->十进制

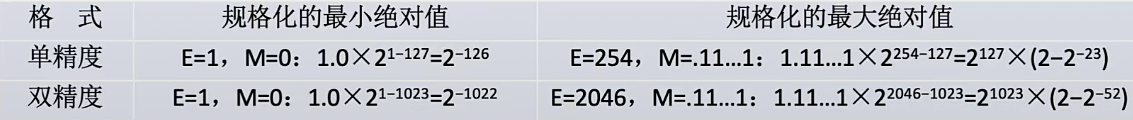

- IEEE 单精度浮点数表示的最小绝对值：尾数全为 0，阶码真值最小-126（-128，-127 有特殊处理），对用移码机器数 0000 0001，此时整体的真值为(1.0)₂x2^-126
- IEEE 单精度浮点数表示的最大绝对值：尾数全为 1，阶码真值最大 127，对用移码机器数 1111 1110，此时整体的真值为(1.111…11)₂x2¹²⁷
- 只有 1<=E<=254 时，真值=(-1)^sx2^-126
非规格化：
- 当阶码 E 全为 0，尾数 M 不全为 0 时，表示非规格化小数+(0.xx…x)₂x2^-126。注意：隐含最高位变为 0，阶码真值固定视为-126。
- 当阶码 E 全为 0，尾数 M 全为 0 时，表示真值+0。
- 当阶码 E 全为 1，尾数 M 全为 0 时，表示无穷大+无穷大。
- 当阶码 E 全为 1，尾数 M 不全为 0 时，表示非数值“NAN”（not a number）表示非法运算。

浮点数的运算

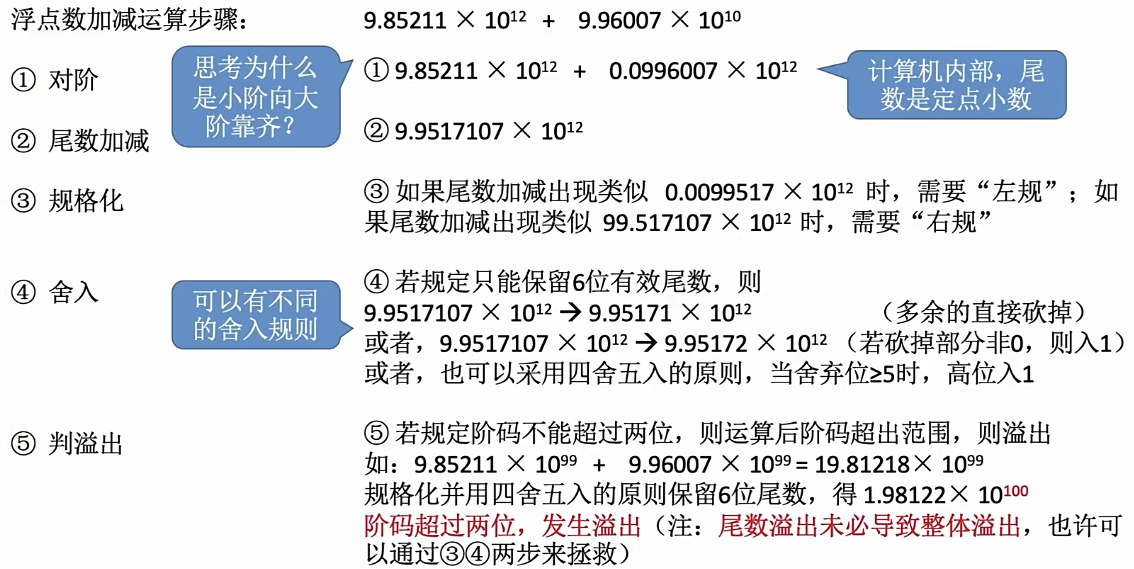

浮点数的加减运算：
1. 对阶中小阶向大阶靠齐；
2. 尾数加减
3. 规格化，0.00 几需要“左规”，99.21 几需要“右规”，规格化为几点几几
4. 舍入：规定保留有效尾数；多余的直接砍掉，若砍掉部分非 0，则入 1;或者四舍五入，舍弃位>=5,高位入 1。
- “0”舍“1”入法：类似于十进制数运算中的“四舍五入” 法，即在尾数右移时：被移去的最高数值位为0，则舍去；被移去的最高数值位为1，则在尾数的末位加1。这样做可能会使尾数又溢出，此时需再做一次右规。
- 恒置“1”法：尾数右移时，不论丢掉的最高数值位是“1”还是“0”都使右移后的尾数末位恒置“1”。这种方法同样有使尾数变大和变小的两种可能。
1. 判溢出：按规定。

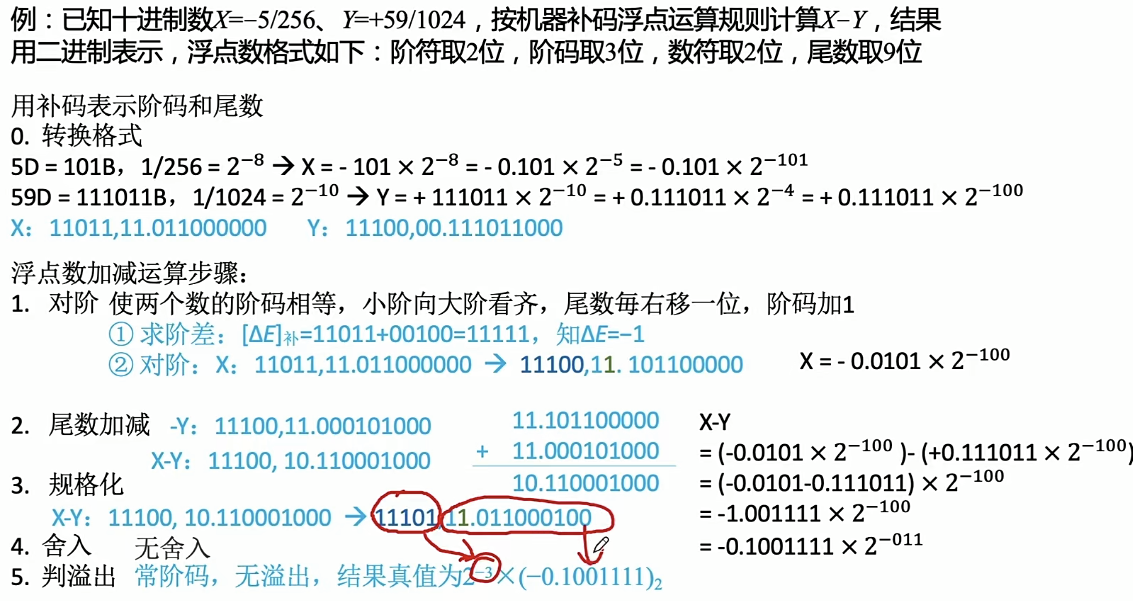

练习：

强制类型转换：
- 在32位机器中不会丢失精度：char->int->long->double; float->double
- int->float:可能损失精度
- float->int：可能溢出损失精度
- 32位以上的机器：
1. int：表示整数，范围-2³¹~ 2³¹-1,有效数字32位。
2. float:表示整数及小数，范围+[2^-126~2¹²⁷X(2-2^-23)],有效数字23+1=24位。

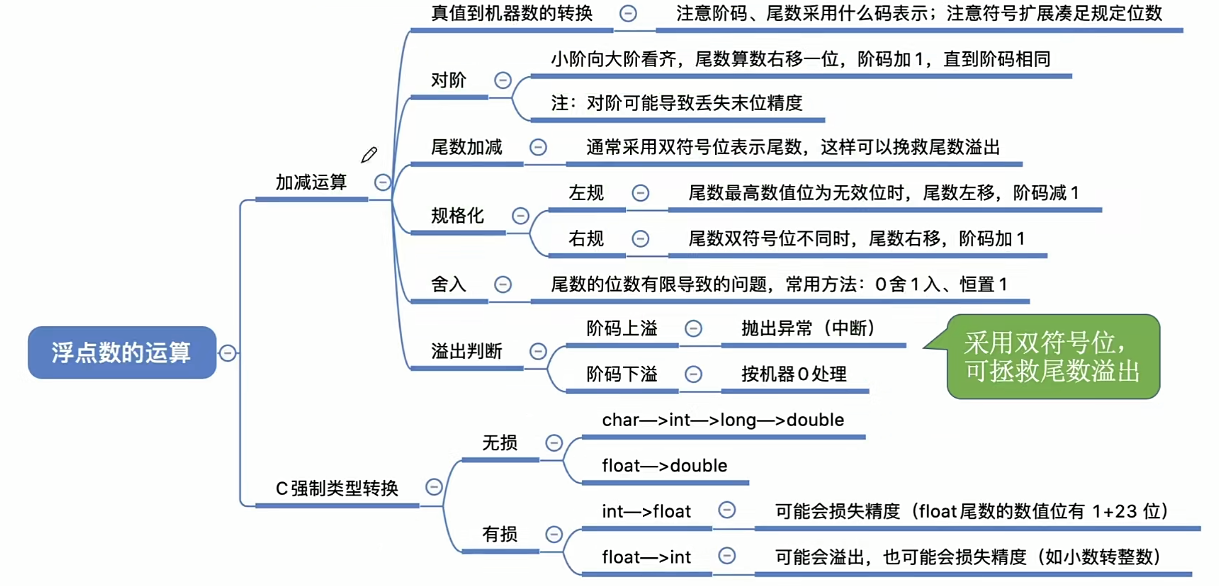

小结：

2.8电路基本原理和加法器设计

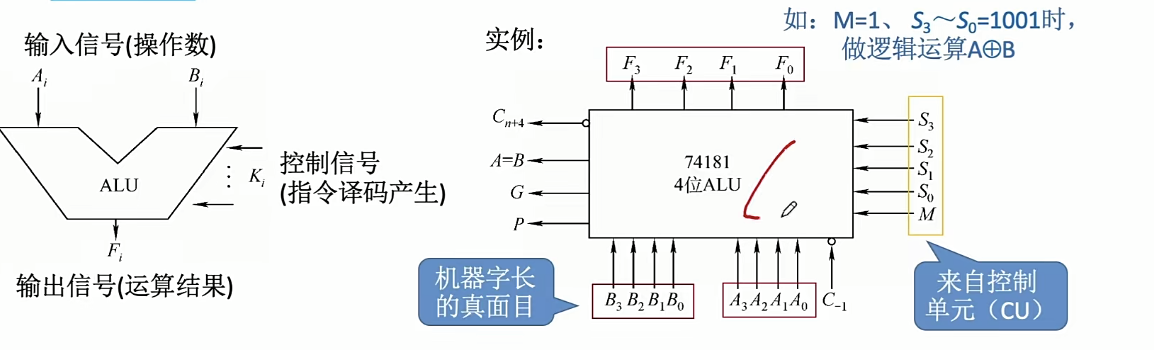

2.8.1:ALU

算术运算：加减乘除等
逻辑运算：与或非等
辅助功能：移位，求补等

2.8.2:加法器

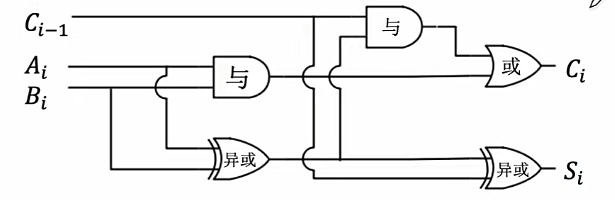

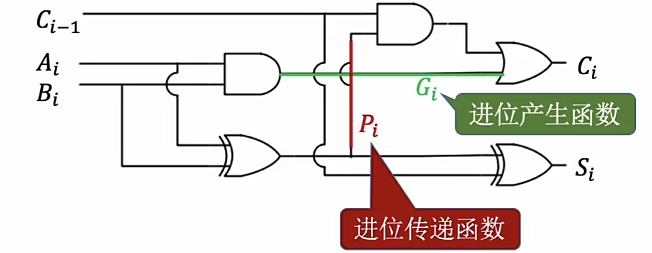

FA：full adder：原理：
表达式：
$\begin{aligned} 输出： S_i &= A_i \oplus B_i \oplus C_i-1\\ C_i &= A_iB_i+(A_i \oplus B_i)C_i-1 \end{aligned}$

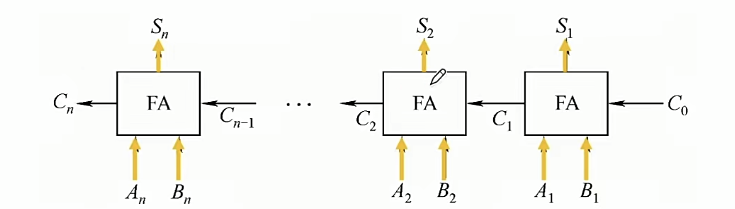

串行进位的并行加法器：把n个全加器串接起来，就可以进行两个n位数的相加。串行进位又叫行波进位。

2.8.3:加法器改进设计

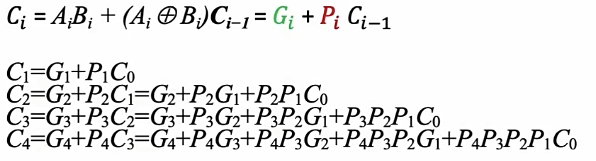

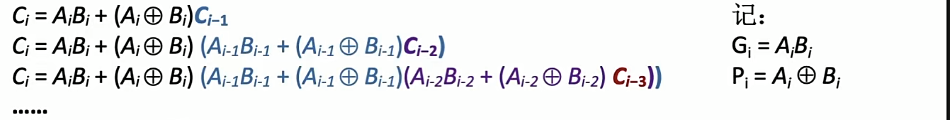

套娃思想：第i位向更高位的进位_i可以根据被加数、加数的第1～i位，再结合C₀来确定。

观察到G₁P₁在每一个式子都存在，所以考虑将其现送入高位
同理，G₂P₂在后面的n-1个式子存在，同样往后送，以此类推。

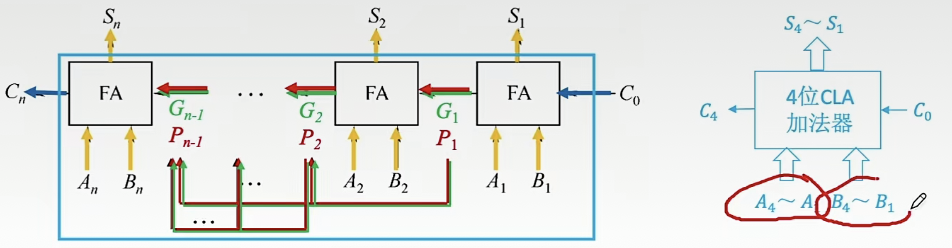

并行进位的并行加法器：各级进位信号同时形成，又称先行进位、同步进位。
四位并行进位加法器原理图：

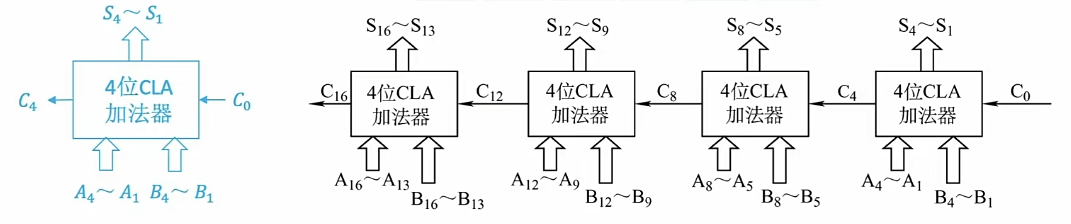

单级先行进位方式：又称组内并行、组间串行。并行用4位（越多线路越复杂），然后通过每一个4位CLA加法器（四位并行进位加法器）的串行进位来扩展位更高位。

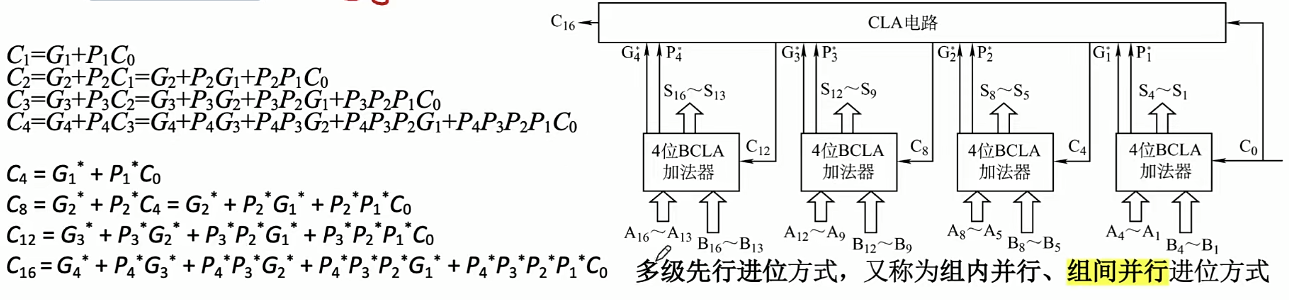

改进：继续套娃得到：多级先行进位方式，又称组内并行、组间并行进位方式。

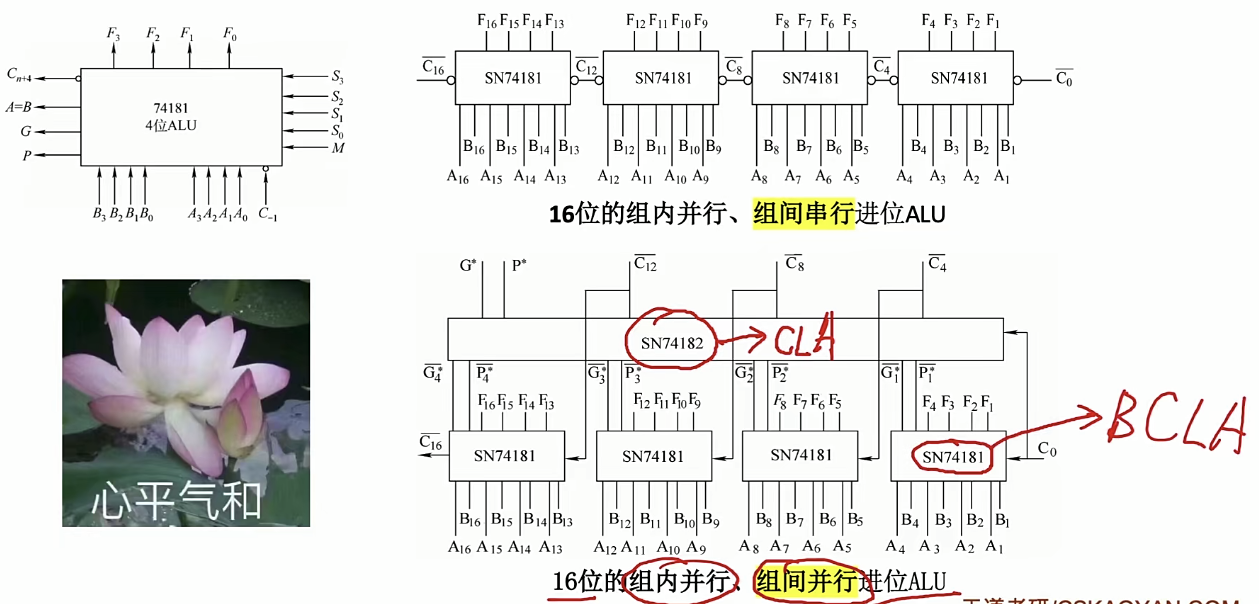

ALU芯片的优化：

相当于CLA，相当于BCLA

第三章：存储系统

3.1:存储系统基本概念

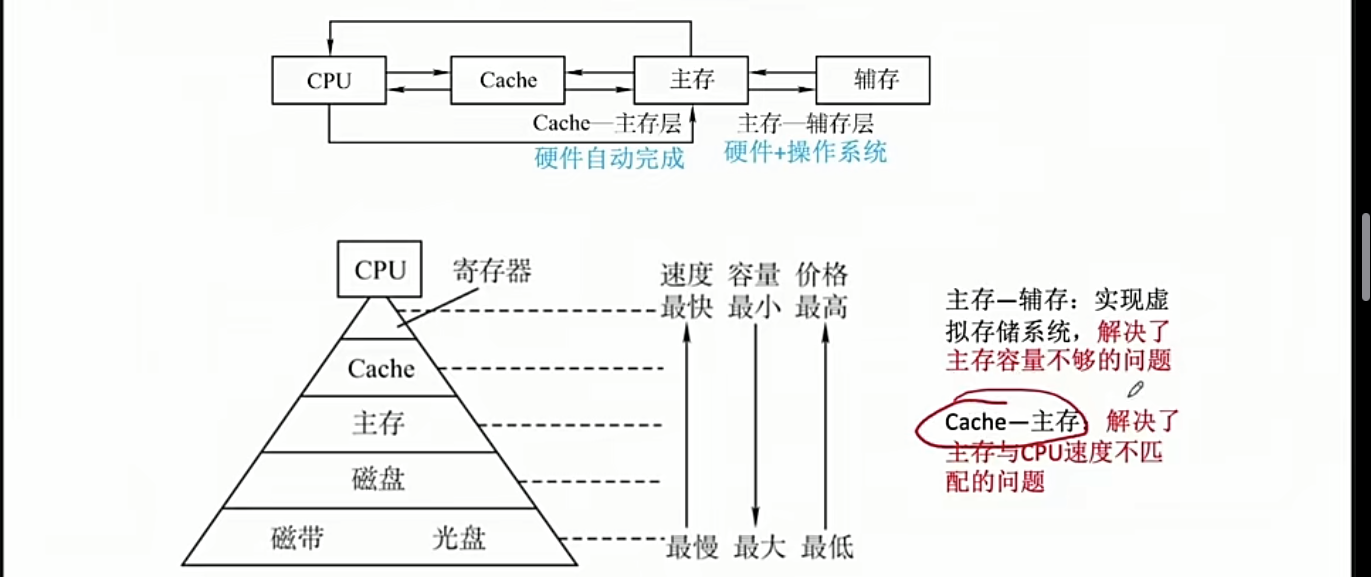

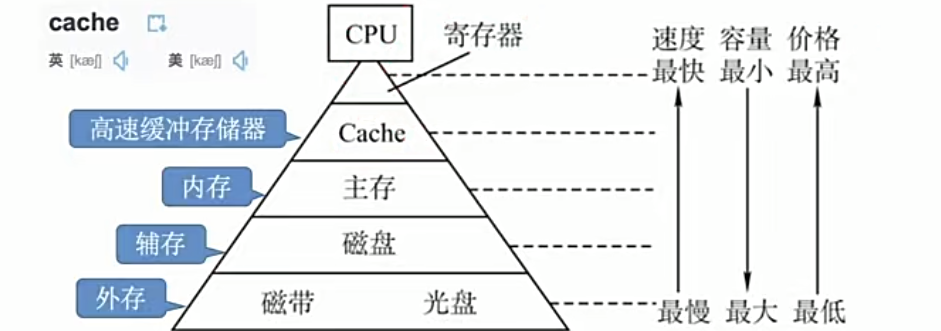

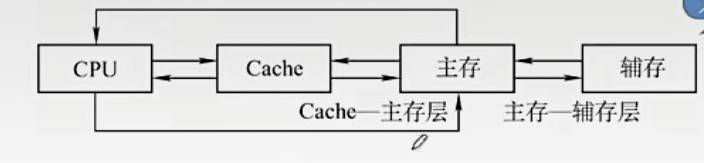

3.1.1:存储器的层次结构

辅存中的数据要调入主存后才能被cpu访问
辅存也有外存之称
主存–辅存：实现虚拟存储系统，解决了主存容量不够的问题。
Cache–主存：解决了主存与cpu速度不匹配的问题。

3.1.2:存储器的分类

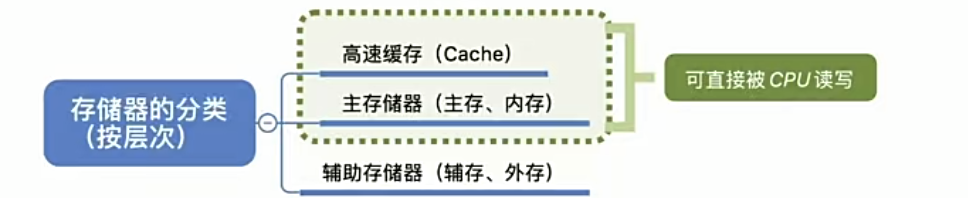

按层次分类：
按存储介质分类：

半导体存储器
磁表面存储器
光存储器

按存取方式

随机存取存储器(RAM)：硬盘
顺序存取存储器(SAM)：磁带
直接存取存储器(DAM)：磁盘
相联存储器(SAM):按内容访问

按照信息可更改性

读写存储器
只读存储器（ROM）

信息的可保存性

1.易失性存储器（主存，Cache）
2.非易失性存储器（磁盘、光盘）

DRAM：破坏性读出
SRAM：非破坏性读出

3.1.3:存储器的性能指标

存储容量：存储字数X字长（如1Mx8位）
单位成本：每位价格=总成本/总容量

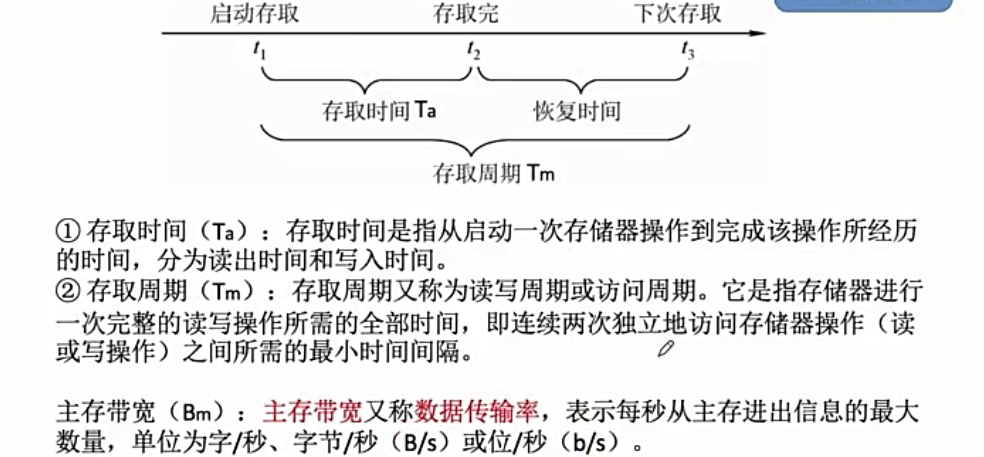

存储速度：数据传输率（主存带宽：Bm）=数据的宽度/存储周期

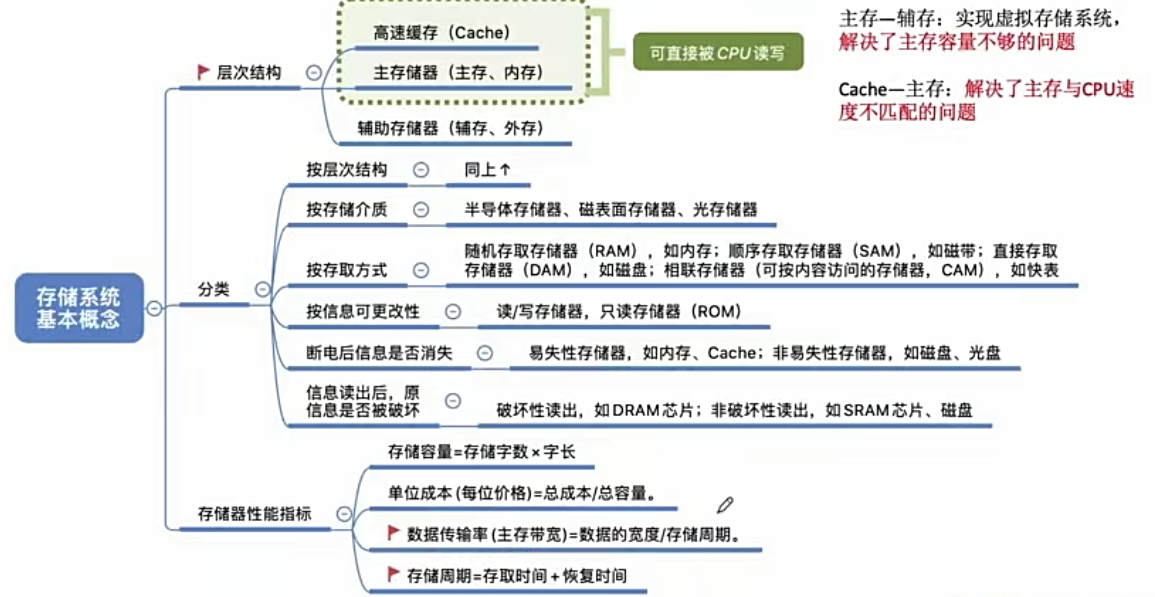

小结：

3.2:主存储器的基本组成

3.2.1:半导体元件的原理

MOS管：可以理解为一种电控开关，输入电压达到某个阈值时，MOS管就可以接通。

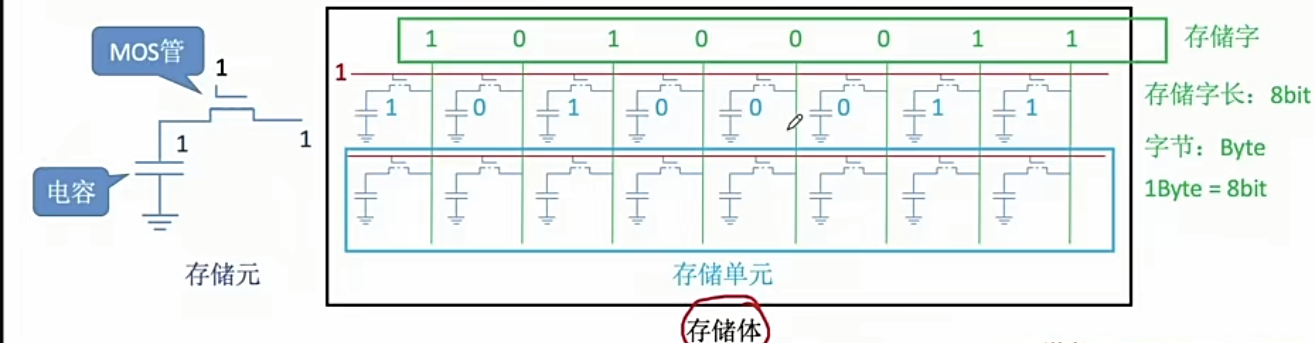

存储元：可存一位二进制数据，由一个MOS和电容组成。
存储元，存储单元；存储体

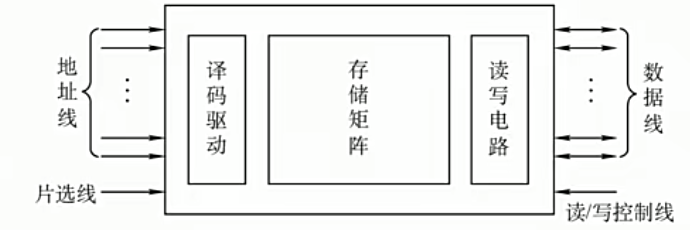

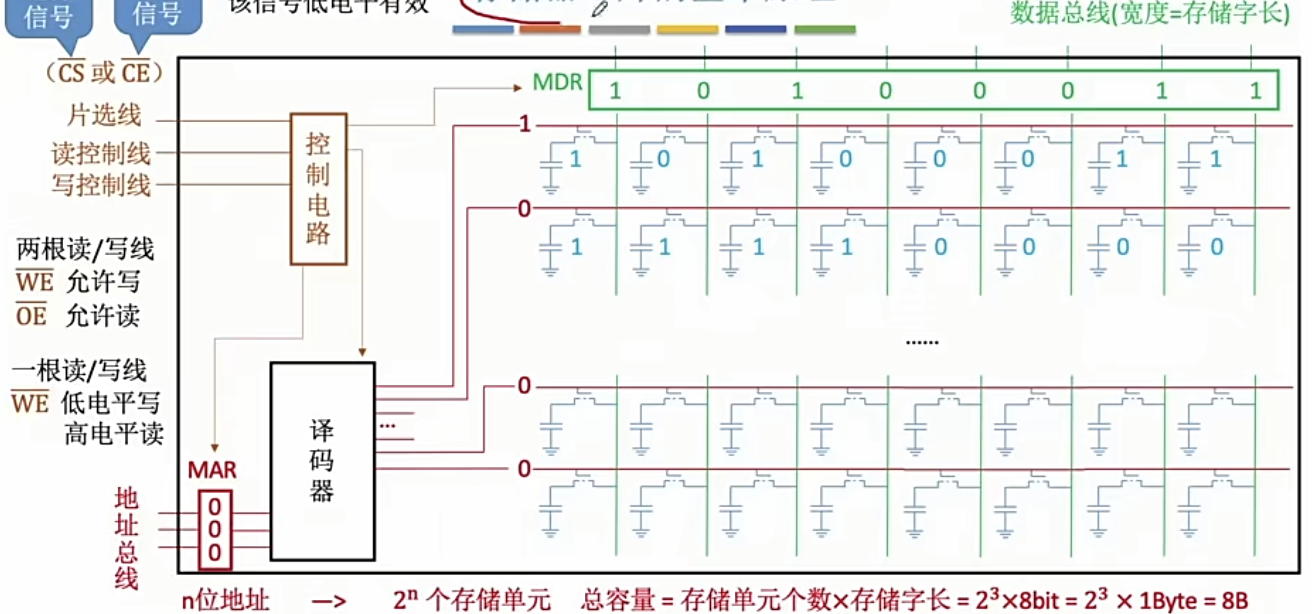

3.2.2:存储芯片的基本原理

控制电路：控制译码器的开关，只有当MAR地址稳定后，打开让译码器翻译地址；同时当数据输出的时候，只有输出电信号稳定之后，控制电路才打开，给数据总线输出数据
片选线：给出芯片选择信号：头上有线表示低电平有效。CS:芯片选择信号，CE:芯片使能信号。

n位地址->2ⁿ个存储单元
总容量=存储单元个数x存储字长=2 ³x 8bit = 2 ³ x 1Byte=8B

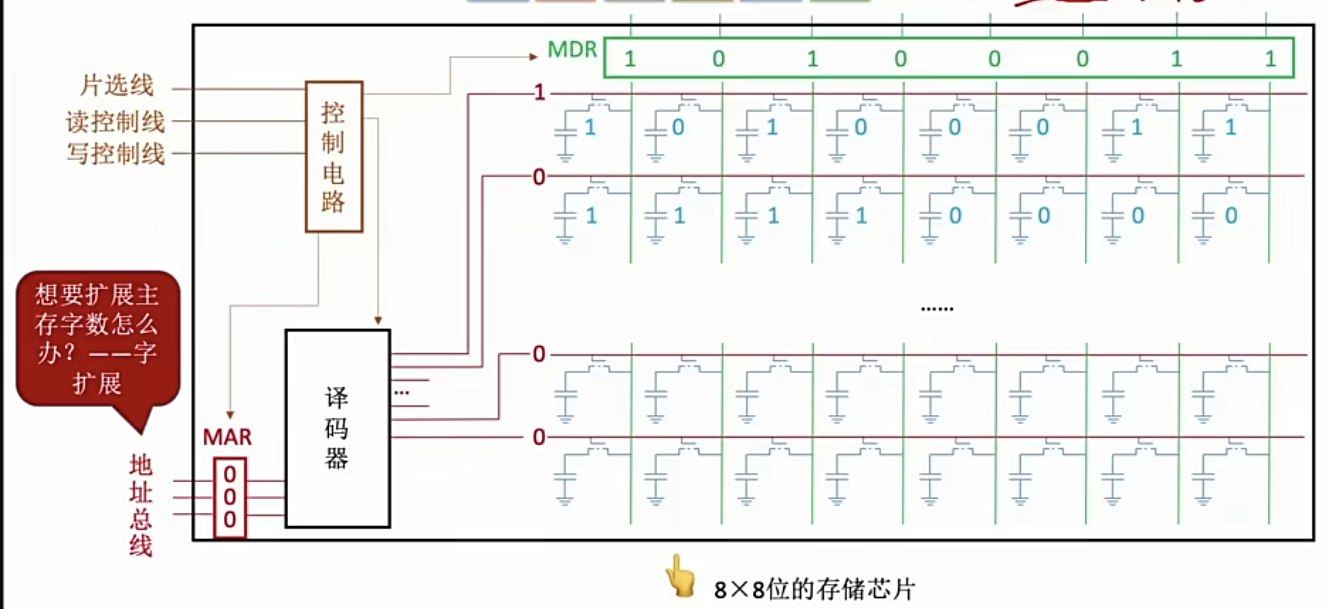

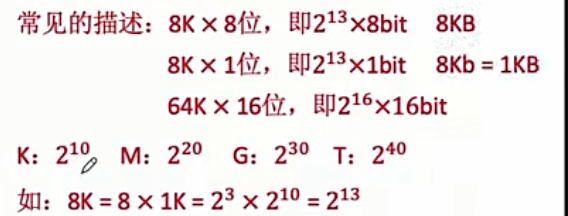

8 x 8位的存存储芯片：常见描述：

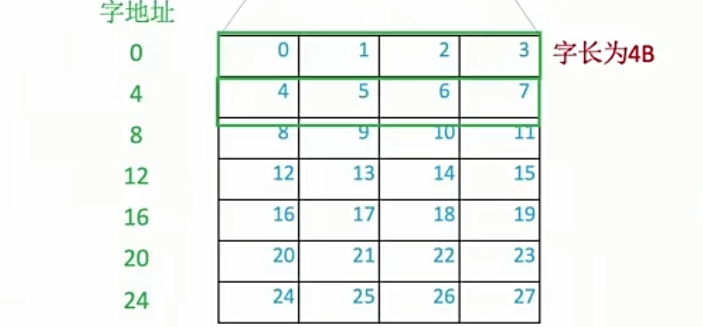

3.2.3:如何实现不同的寻址方式

总容量为1K个单元：地址线：10根
按字寻址：256个单元，每个单元4B
按半字寻址：512个单元，每个单元2B
按双字寻址：128个单元，每个单元8B

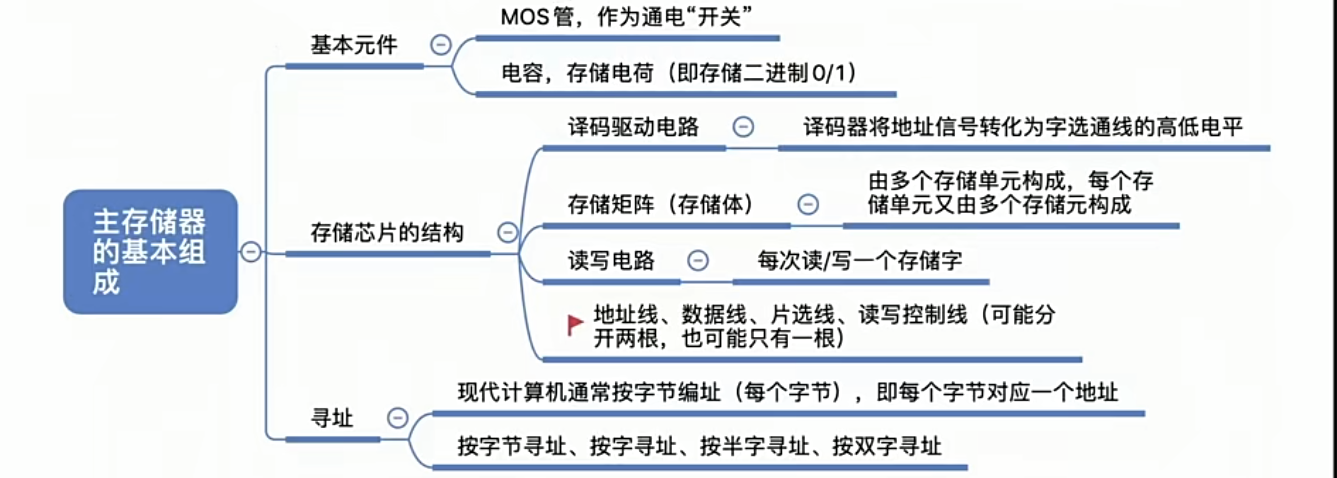

小结：

3.3:SRAM和DRAM

3.3.1:存储单元不同导致的特性差异

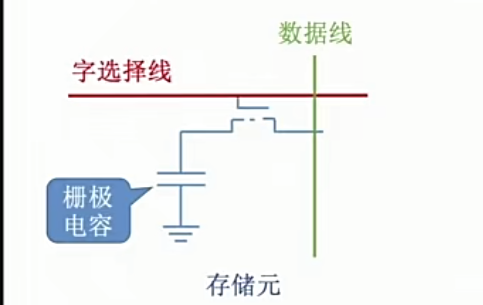

DRAM：动态RAM，使用栅极电容存储信息。通常用于主存

读出1:MOS管接通，电容放点，数据线上产生电流
读出0:MOS管接通后，数据显上无电流
电容放电信息被破坏，是破坏性读出。读出后应该重写操作
读写慢
每个存储元制造成本更低，集成度高，功耗低
需要刷新：2ms之内刷新一次，因为电荷会从电容里流失

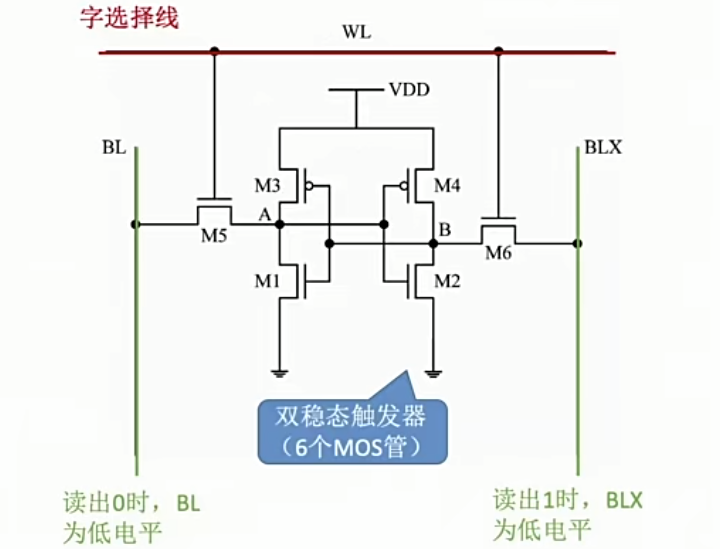

SRAM：静态RAM，使用双稳态触发器。通常用于Cache

双稳态，1:A高B低；0:A低B高

读出数据，触发器保持稳定，是非破坏性读出，不需要重写；
读写更快
每个存储元制造成本更高，集成度低，功耗大
不需要刷新

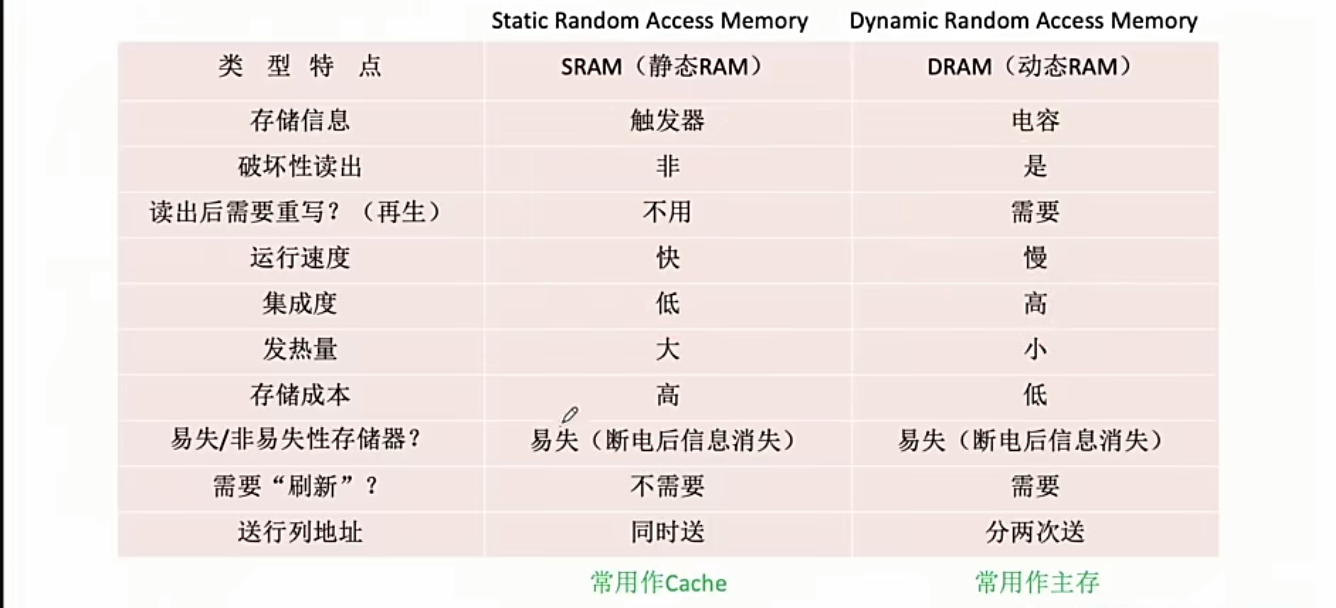

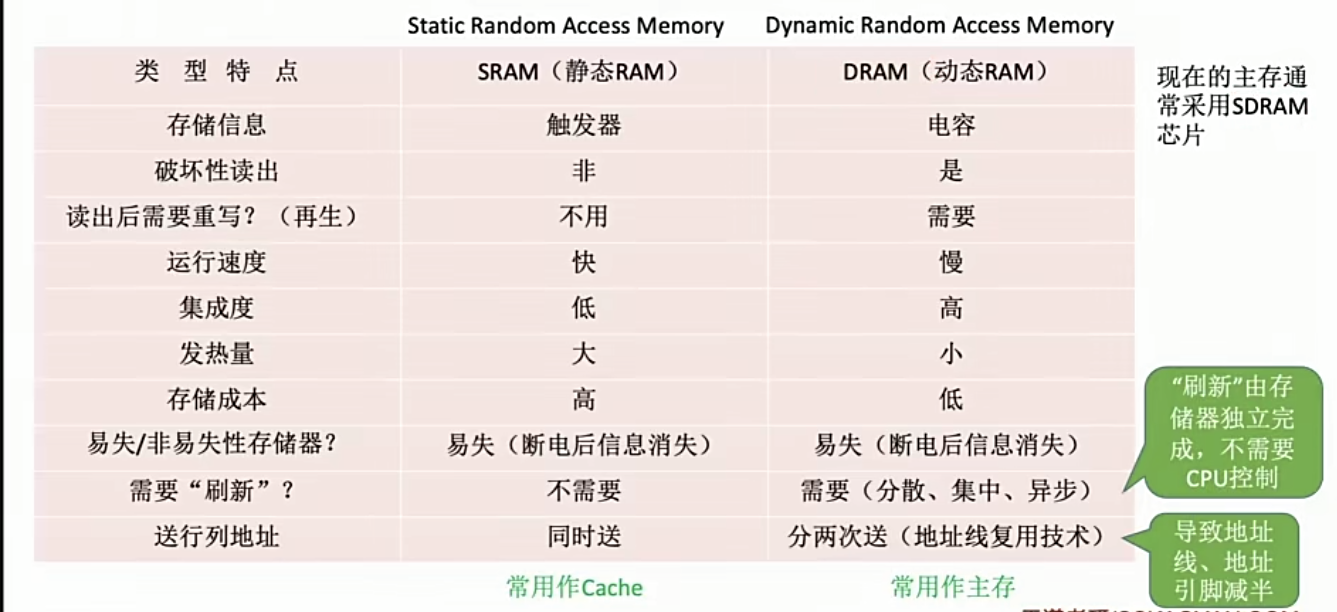

对比：

3.3.2:DRAM的刷新

刷新周期：每行都刷新一遍：2ms；
每次刷新一行
刷新有存储器独立完成，不需要cpu控制

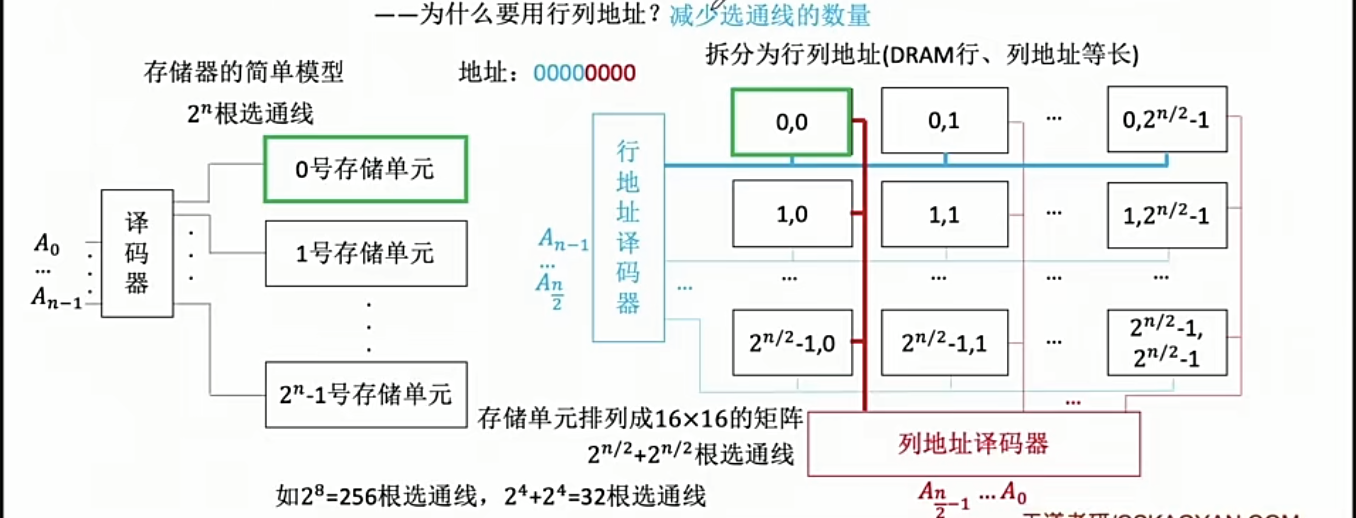

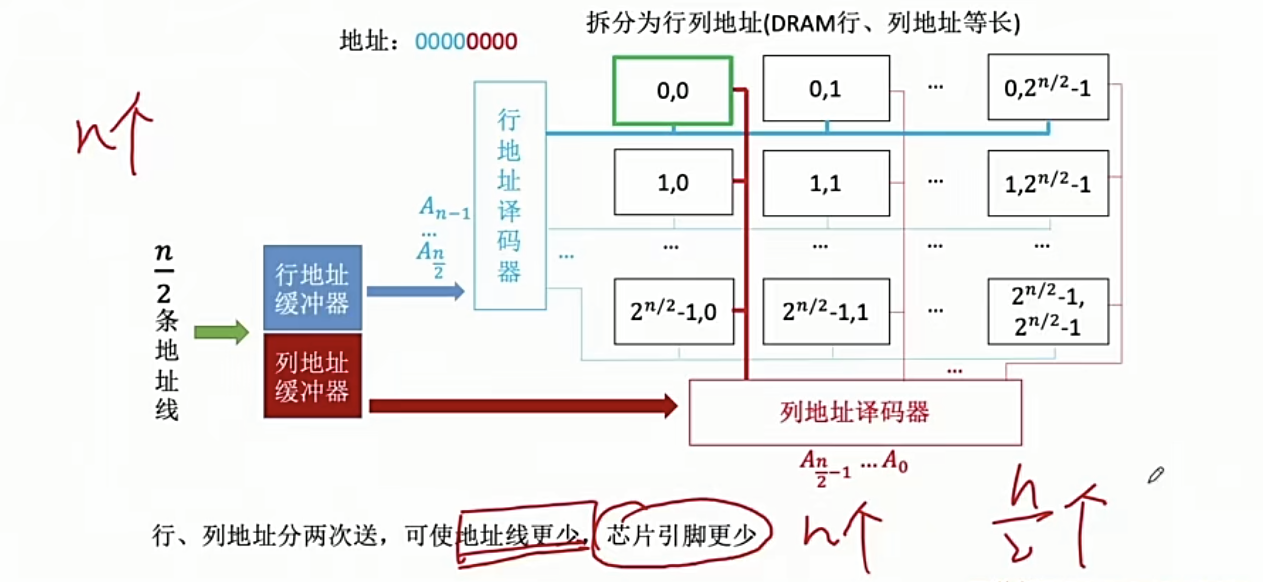

n位地址，由2ⁿ根选通线；改进：一维变二维：拆分为行地址译码器和列地址译码器，则需要2^n/2：行列都选通时可以进行读写操作。

一维和二维的对比

硬件支持，读出一行的信息后重新写入，占用1个读/写周期
假设DRAM内部结构排列成128x128的形式，存取周期（读/写周期）为0.5us；2ms共2ms/0.5us=4000个周期

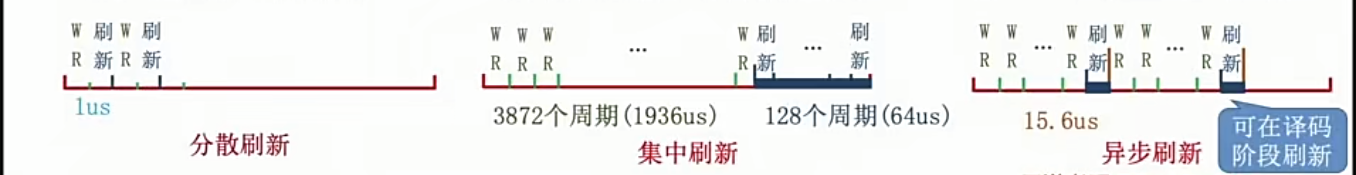

刷新方式一：分散刷新：每次读写都刷新一行，系统的存取周期翻倍为1us：前0.5us用于读写，后0.5us用于刷新某行
刷新方式二：集中刷新：2ms内集中安排时间全部刷新，系统存取周期还是0.5us，有一段时间用于刷新，无法访问存储器，成为“死区”
刷新方式三：异步刷新：2ms内每行刷新1次即可，2ms内需要产生128次刷新请求，每隔2ms/128=15.6us一次，没15.6us内有0.5us的“死时间”

3.3.3:DRAM的地址线复用技术

本来要n条地址线，复用可以只要ｎ／2条地址线

小结：

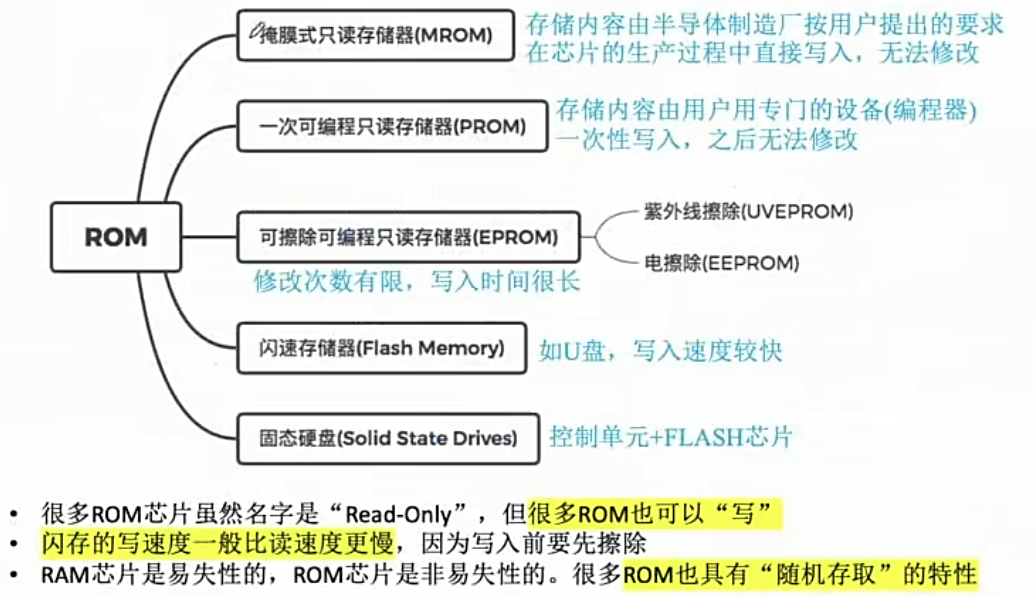

3.4:只读存储器ROM

RAM芯片：易失性
ROM芯片：非易失性

3.4.1:MROM

MROM：掩模式只读存储器
任何人不可重写（只能读出）

3.4.2:PROM

可编程只读存储器
可用专门的PROM写入器写入信息，写一次就不能改写

3.4.3:EPROM

可擦除可编程只读存储器
通过特殊手段：可进行多次重写
UVEPROM：紫外线擦除全部信息
EEPROM：电擦除，可擦除特定的字

3.4.4:闪存

闪存存储器
可进行多次快速擦除，每个存储元只需要一个MOS管，位密度比RAM更高
注意：由于闪存需要先擦除再写入，因此写比读更快

3.4.5:SSD

固态硬盘
控制端元加存储单元（闪存flash芯片）
可进行多次快速擦除重写。SSD速度快、功耗低、价格高。
虽然可读可写：但还是只读存储器
小结：

3.5:主存储器与cpu的连接

3.5.1:单块存储芯片与cpu的连接

3.5.2:多块存储芯片与cpu的连接

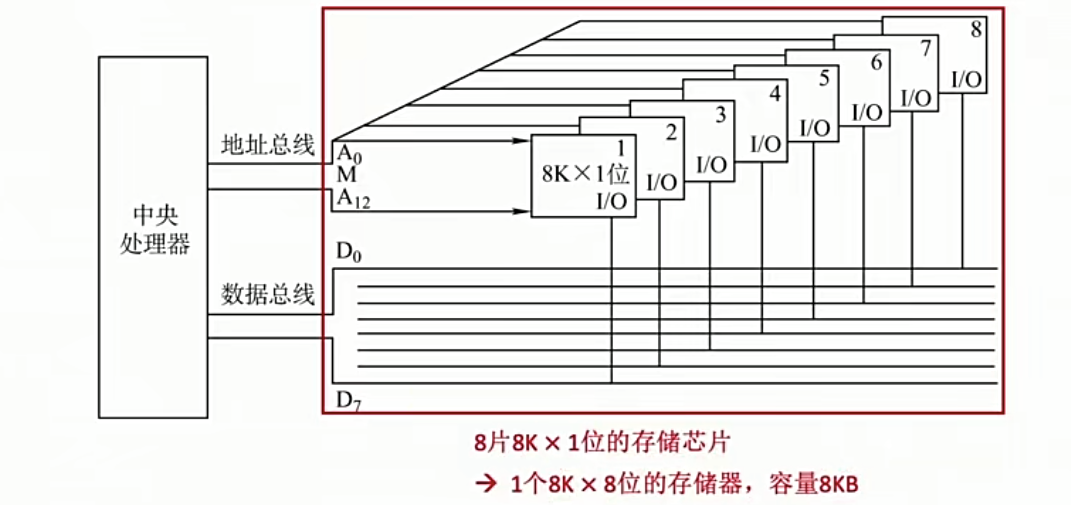

增加主存的存储字长-位扩展

同时读或者写2位信息

8kb的存储器

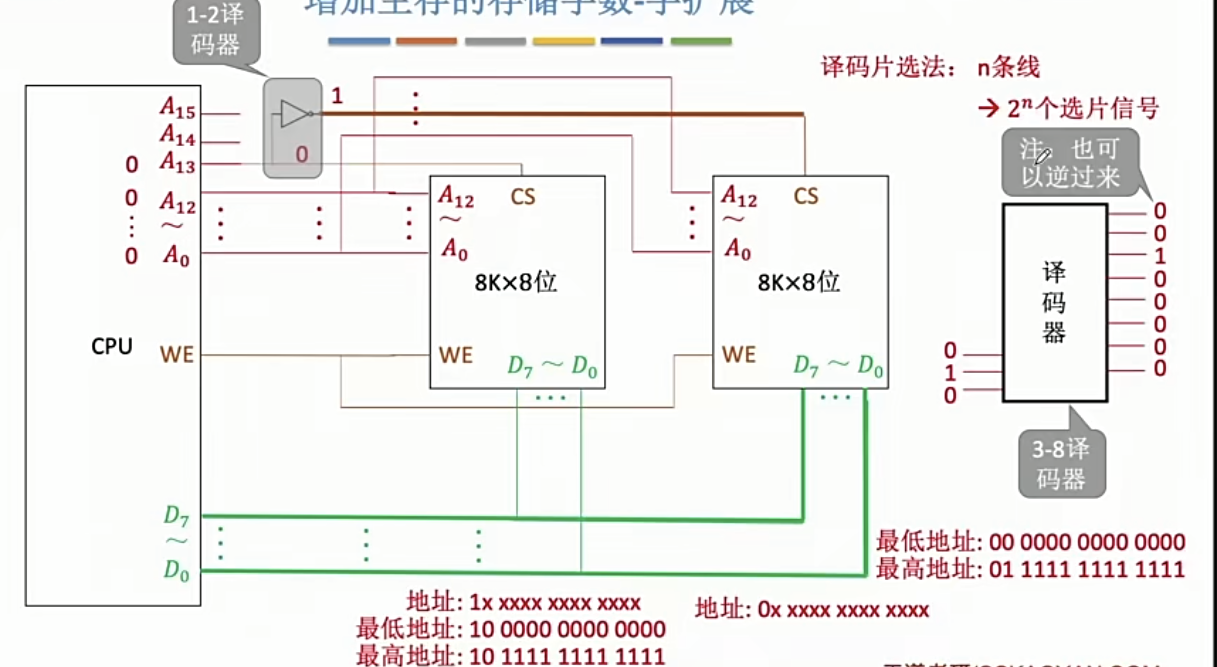

增加主存的存储字长-字扩展

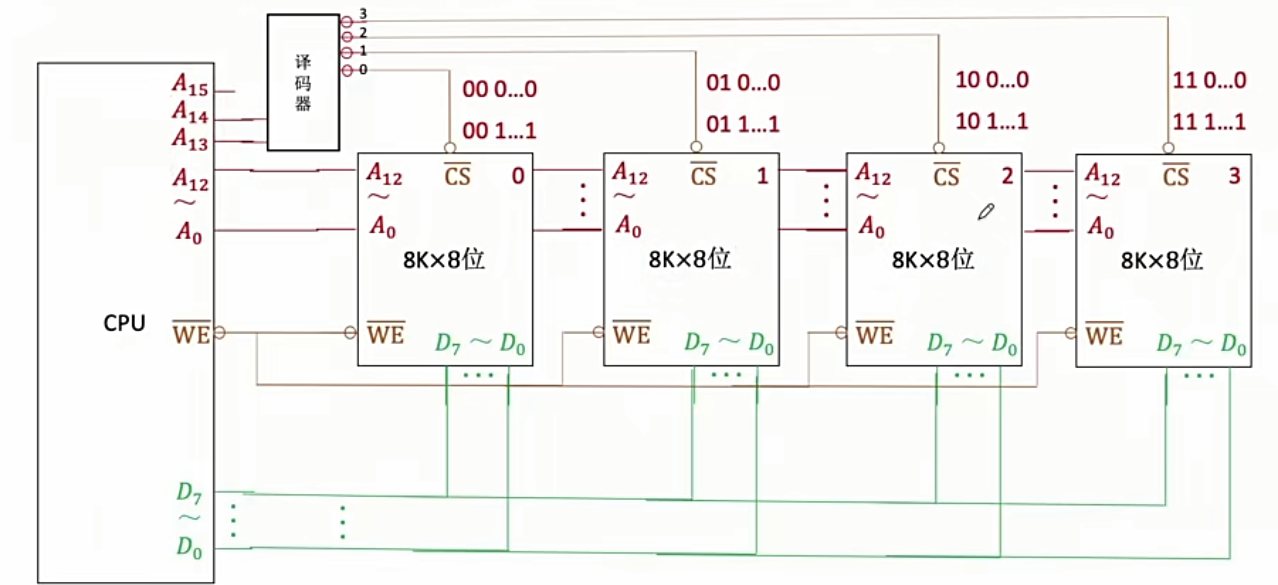

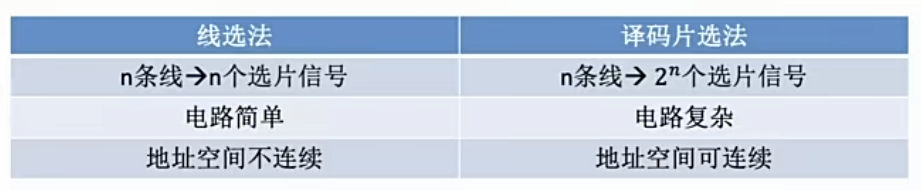

线选法和译码片选法

通过片选信号，选中某一片存储器：加一个非门电路

低电平有效的

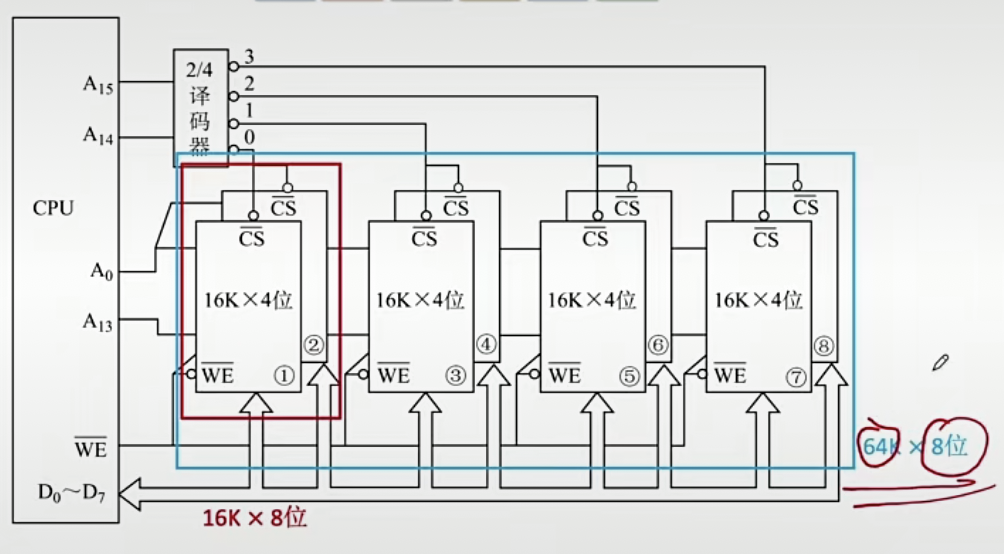

字位同时扩展法

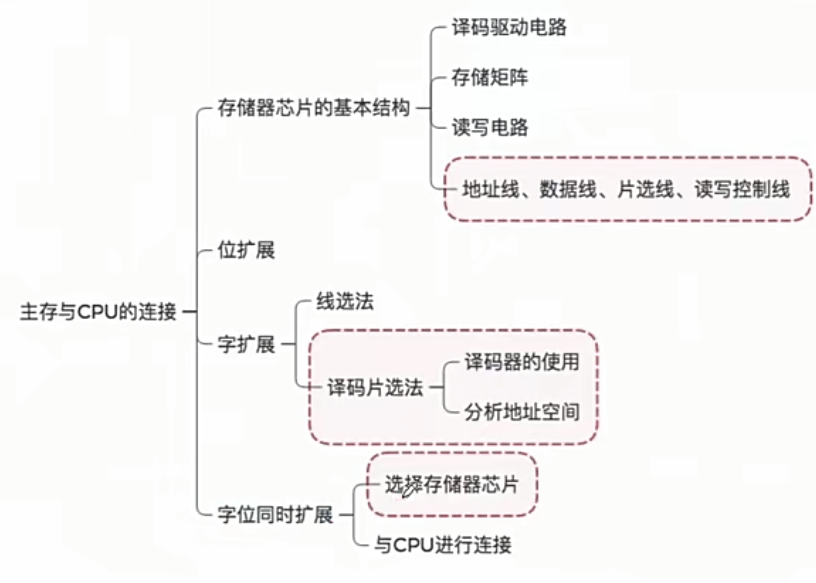

小结：

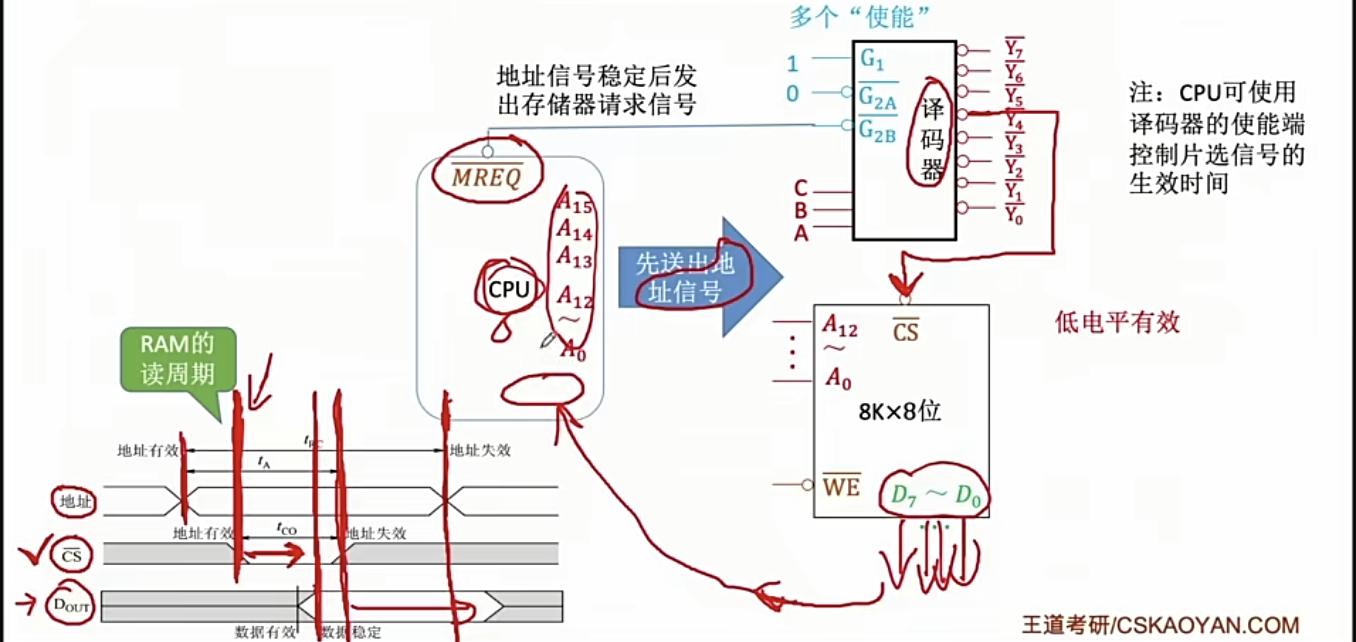

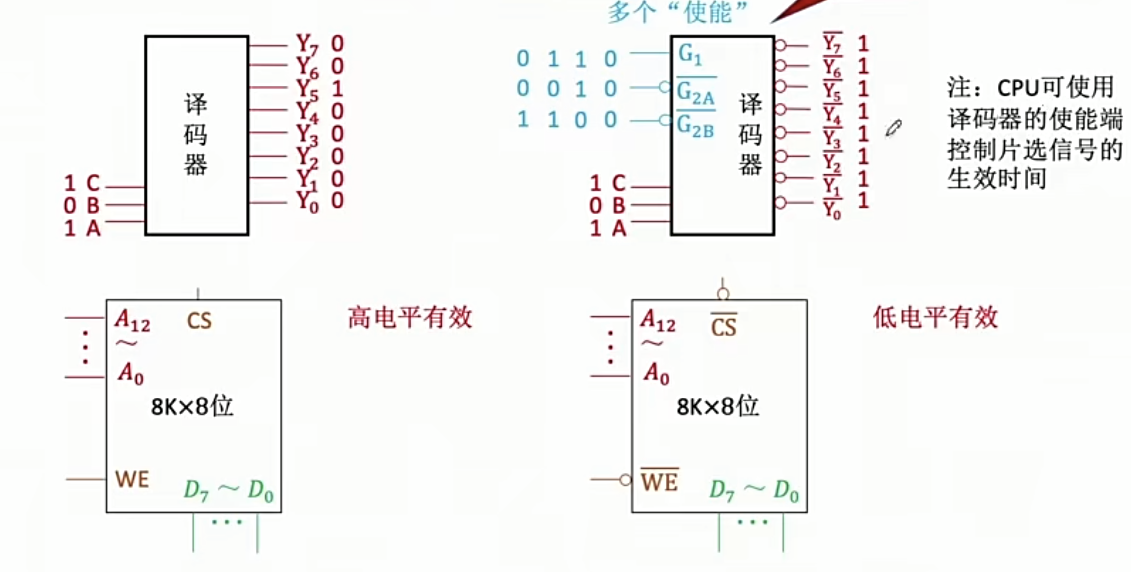

3.5.3:关于译码器补充

MREQ：cpu主存请求信号

3.6:双口RAM & 多模块存储器

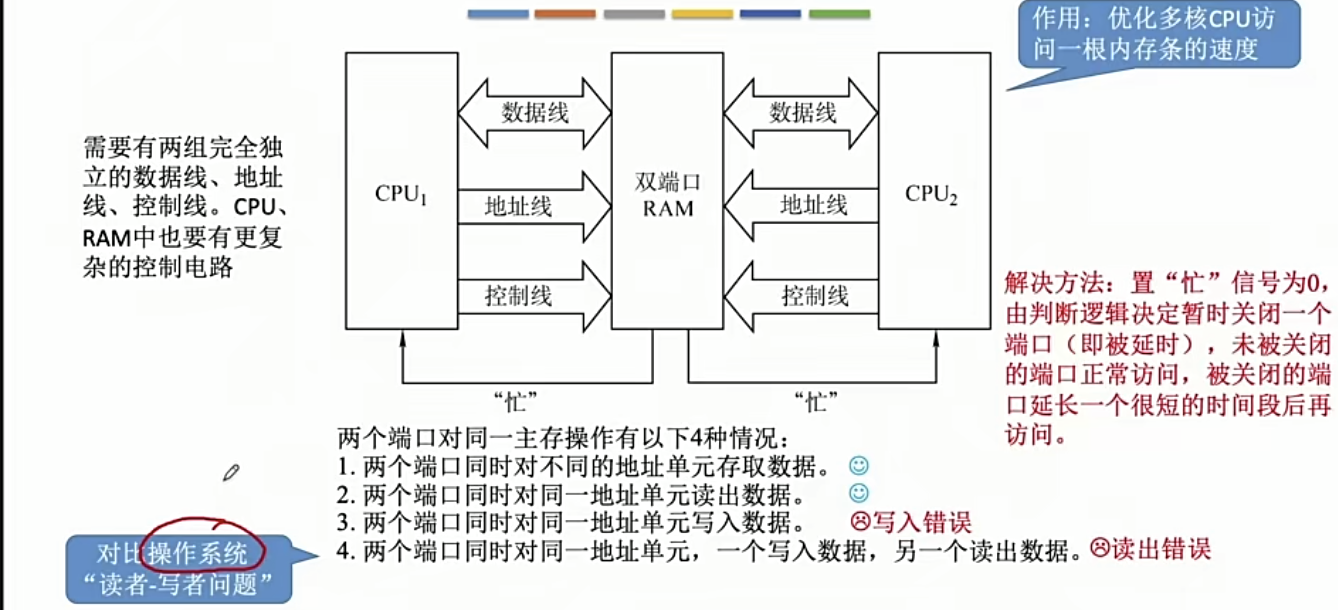

3.6.1:双端口RAM

3.6.2: 多模块存储器

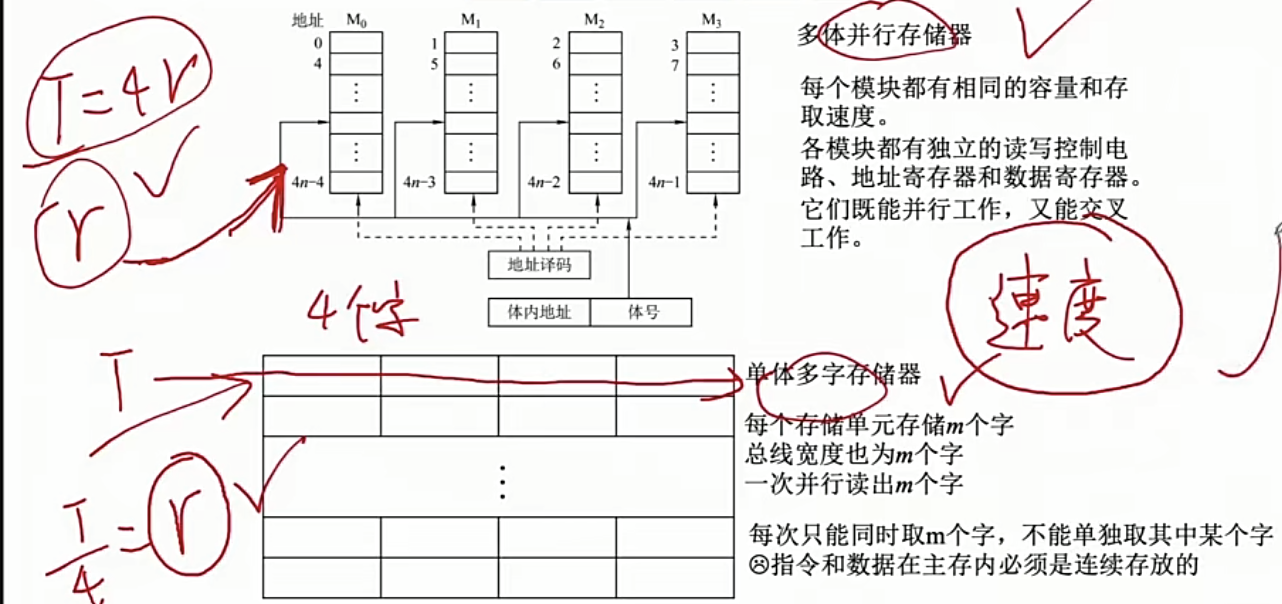

多体并行存储器：每个模块都有相同的容量容量和存取速度，各模块都有独立的读写控制电路、地址寄存器和数据寄存器。他们既能并行工作，又能交叉工作

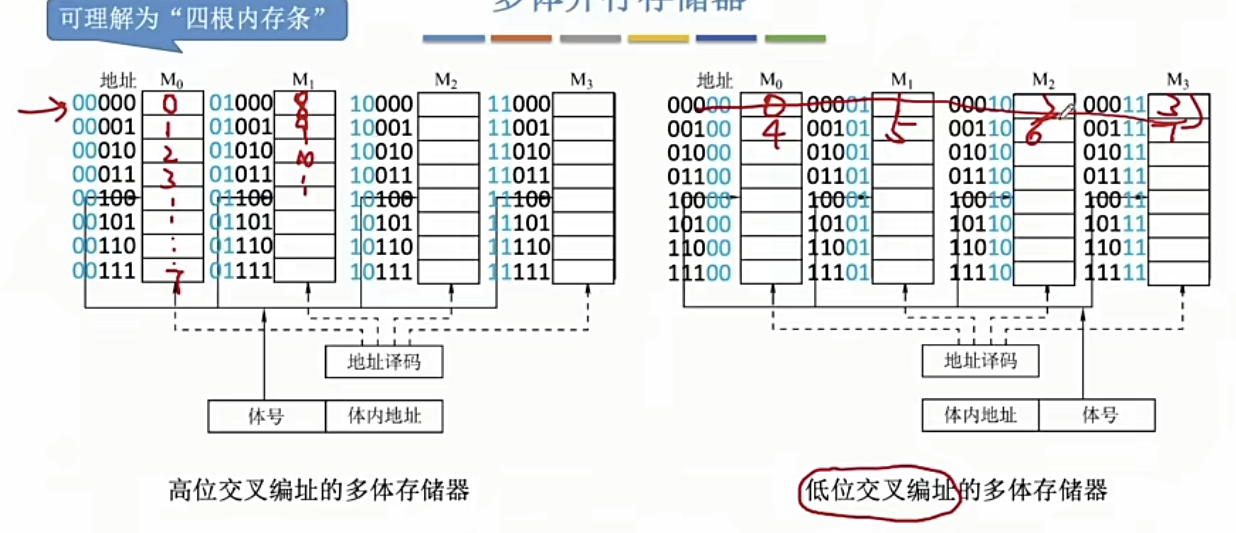

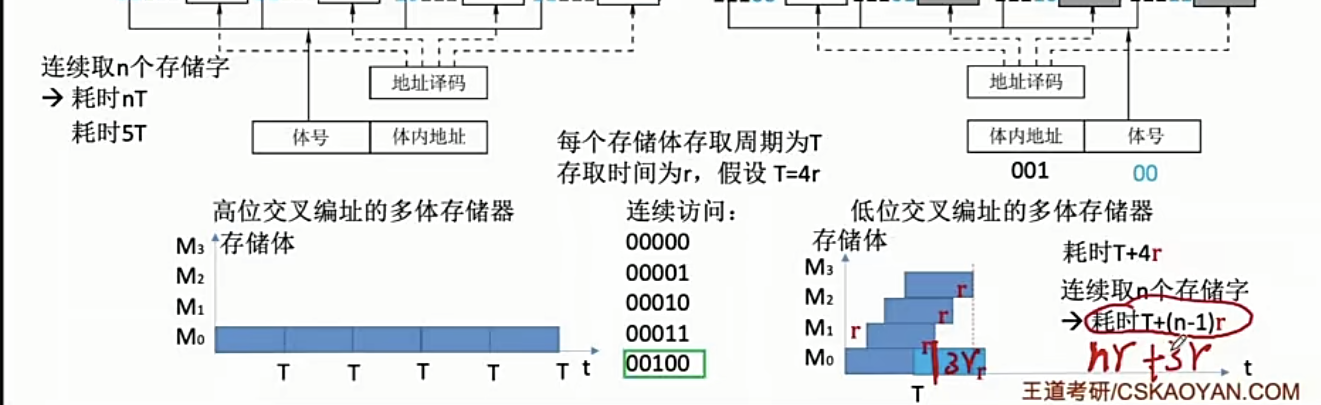

高位交叉编址的多体存储器：最高的两个比特位来区分四根内存条;低位是相反的

可以看到：高位是读取完一个存储体才读取下一个存储体；而低位是每个存储体依次读取，宏观上读写一个字的时间接近r。
假设每个存储体存取周期位T，存取时间为r，假设T=4r

存取周期为T，存取时间（总线传输时间）为r，为了使流水线不间断，应保证m≥T/t

单体多字存储器：每个存储单元存储m个字，总线长度为m个字，一次并行读出m个字。每次只能同时读取m个字，不能单独取其中某个字。

注意：指令和数据在主存中必须是连续存放的。

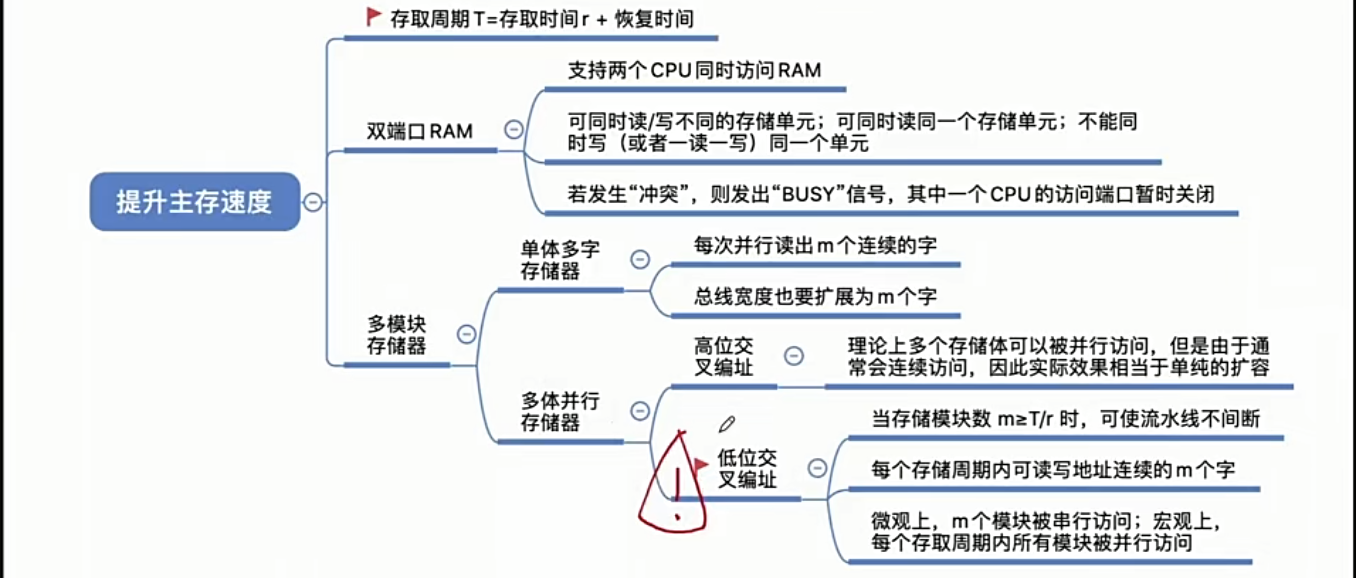

小结：

3.7:Cache基本原理基本概念

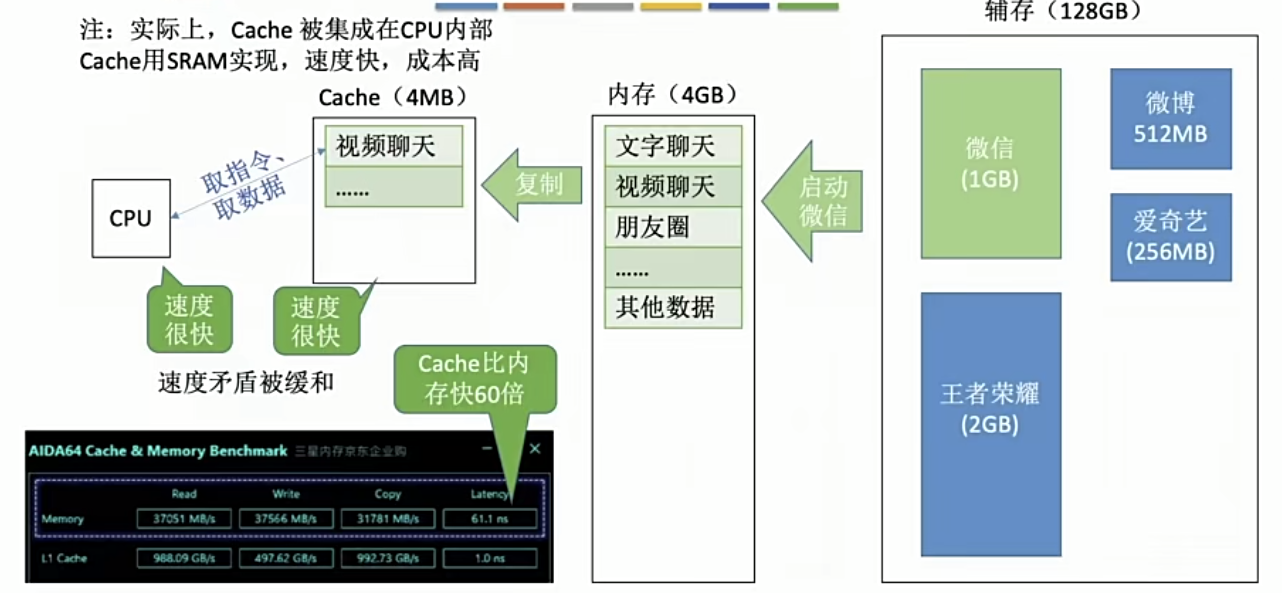

3.7.1:Cache的工作原理

局部性原理

空间局部性：
时间局部性：

基于局部性原理，可以吧cpu目前访问的地址周围的部分数据放到Cache中。

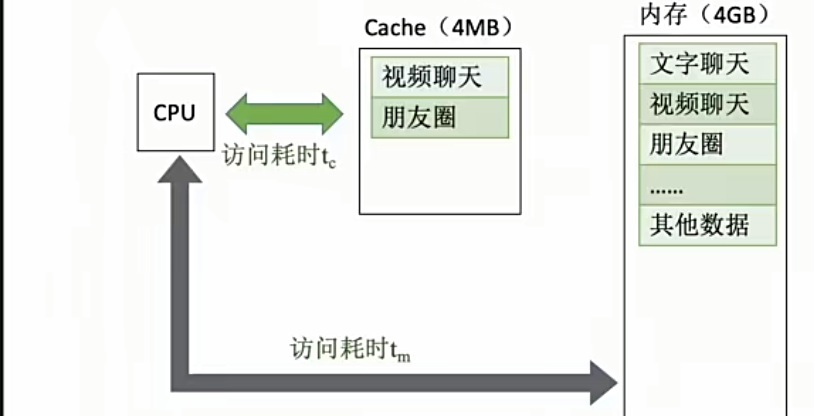

3.7.2:性能分析

设t_c:访问一次Cache所需的时间
t _m:访问一次主存所需的时间。
命中率H：cpu欲访问的信息已经在Cache中的比率。
缺失（未命中）率M=1-H
Cache–主存系统的平均访问时间：t=Ht_c+(1-H)(t_c+ t_m)。先访问Cache，若Cache未命中再访问主存
若cpu同时访问Cache和主存，Cache命中，立刻停止访问主存：t= Ht_c+(1-H) t_m

3.7.3:解决“周围”

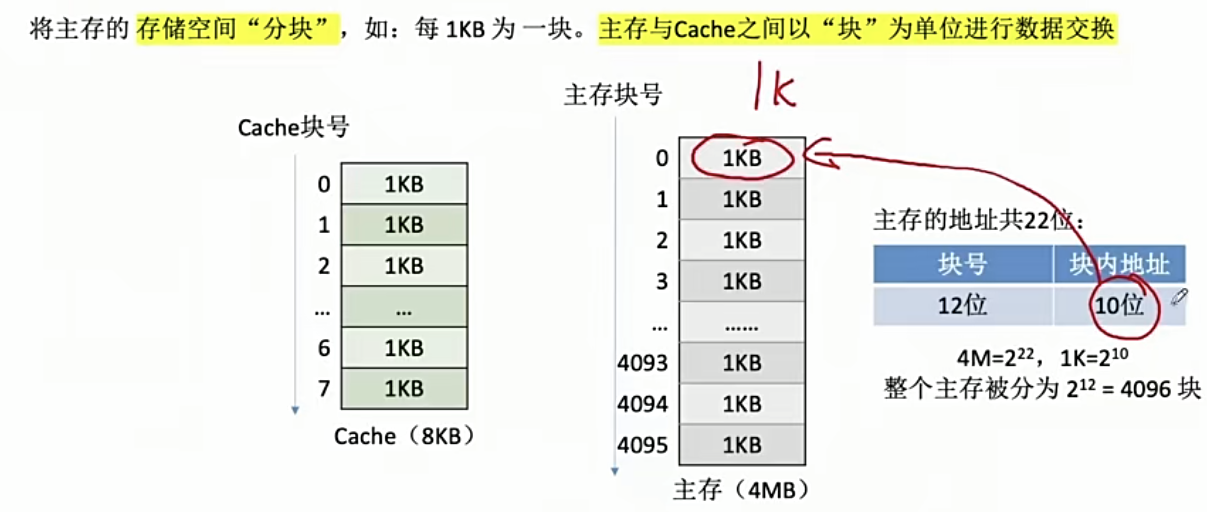

主存和Cache以块为单位交换数据
主存由块号和块内地址组成
主存的块也叫页，Cache的块也叫行

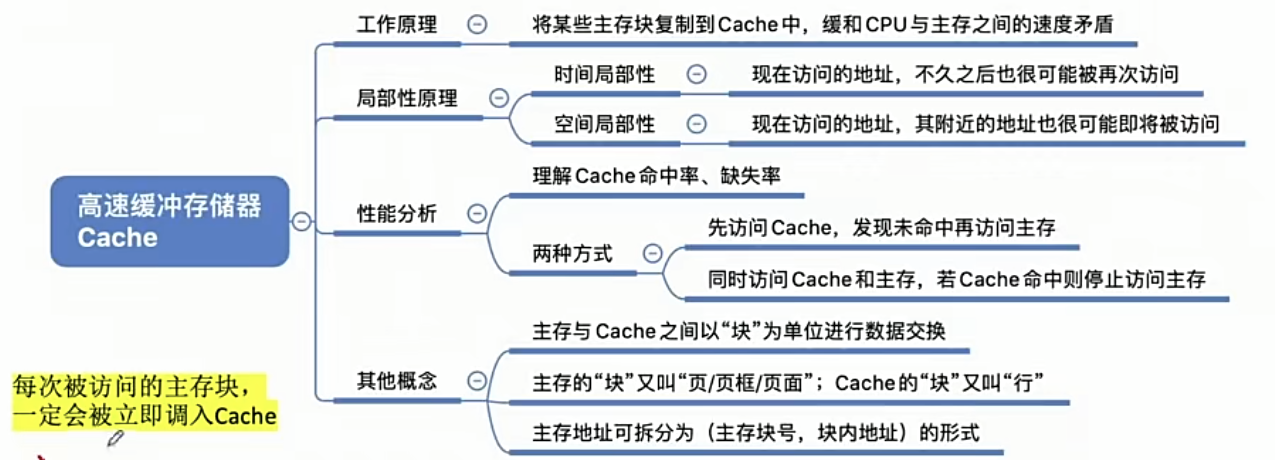

小结

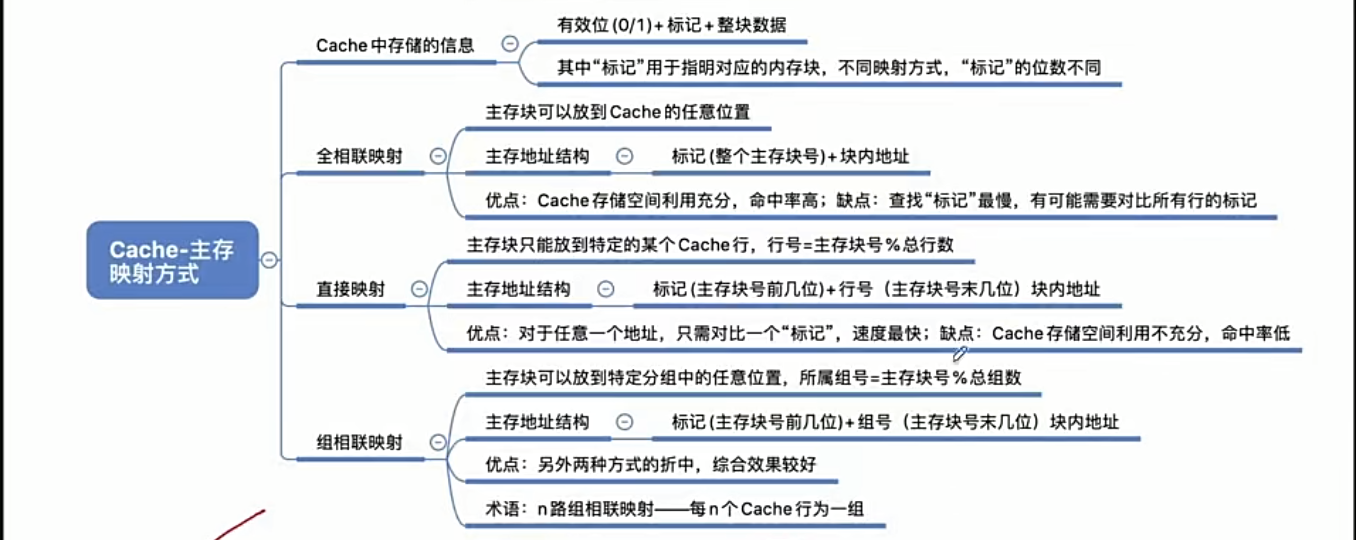

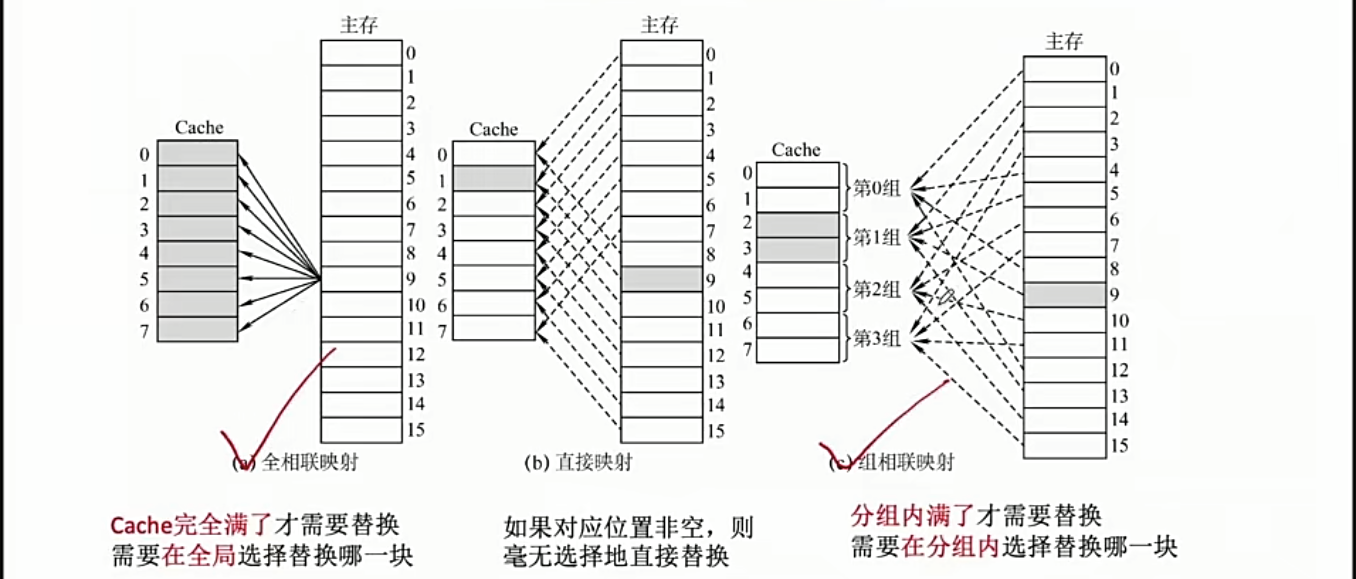

3.8:Cache-主存的映射方式

3.8.1:全相联映射（随意放）

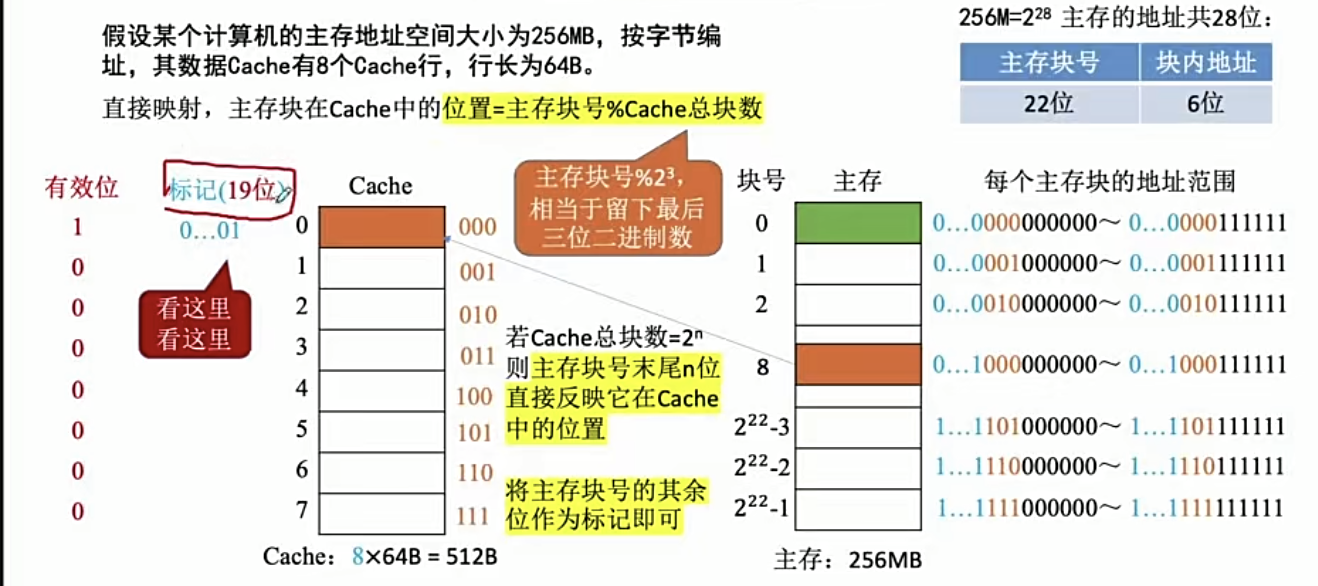

3.8.2:直接映射

直接映射：主存块在Cache中断位置=主存块号%Cache总块数
末尾三位直接表示主存块所在的Cache位置，所以Cache中不需要存着三位

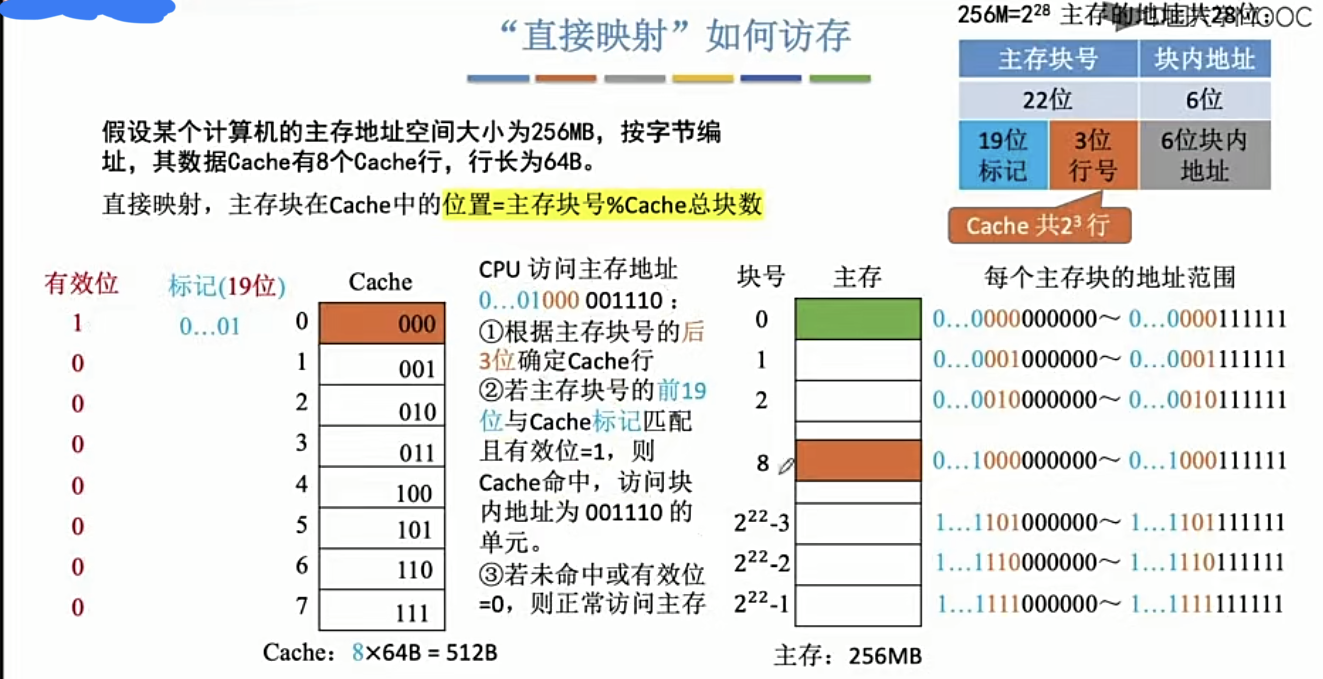

如何访存

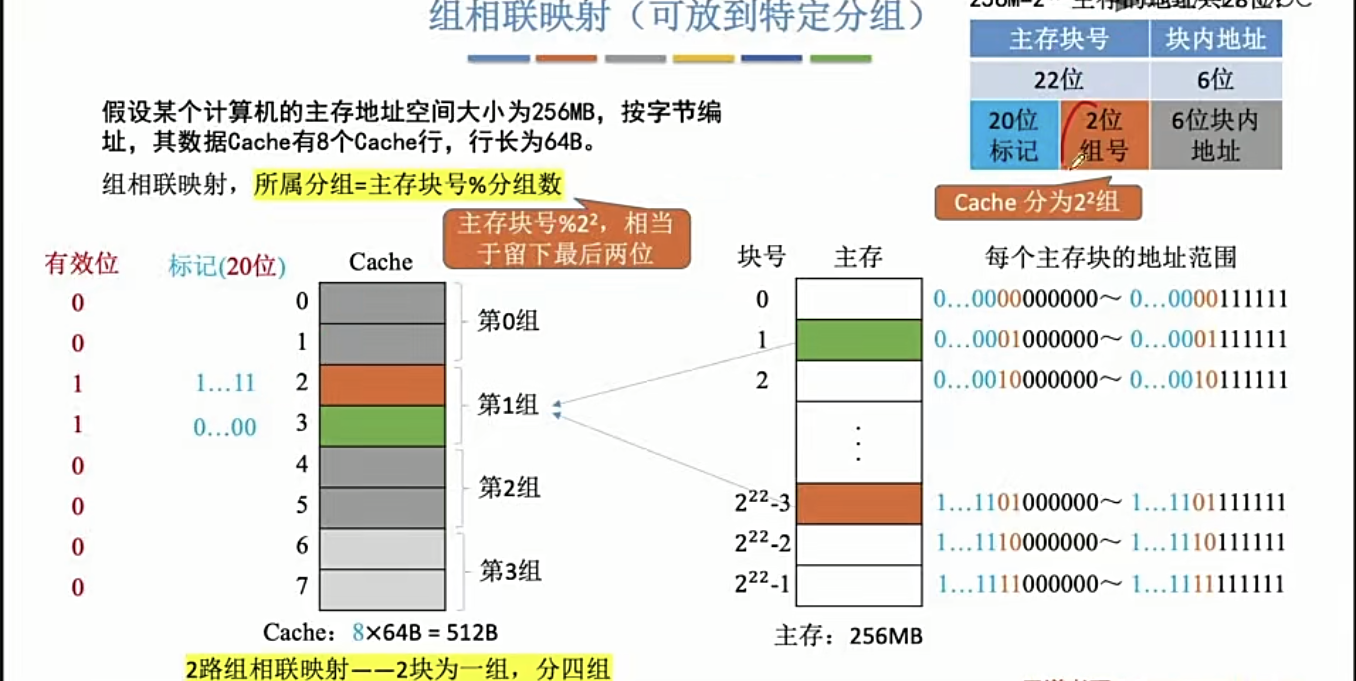

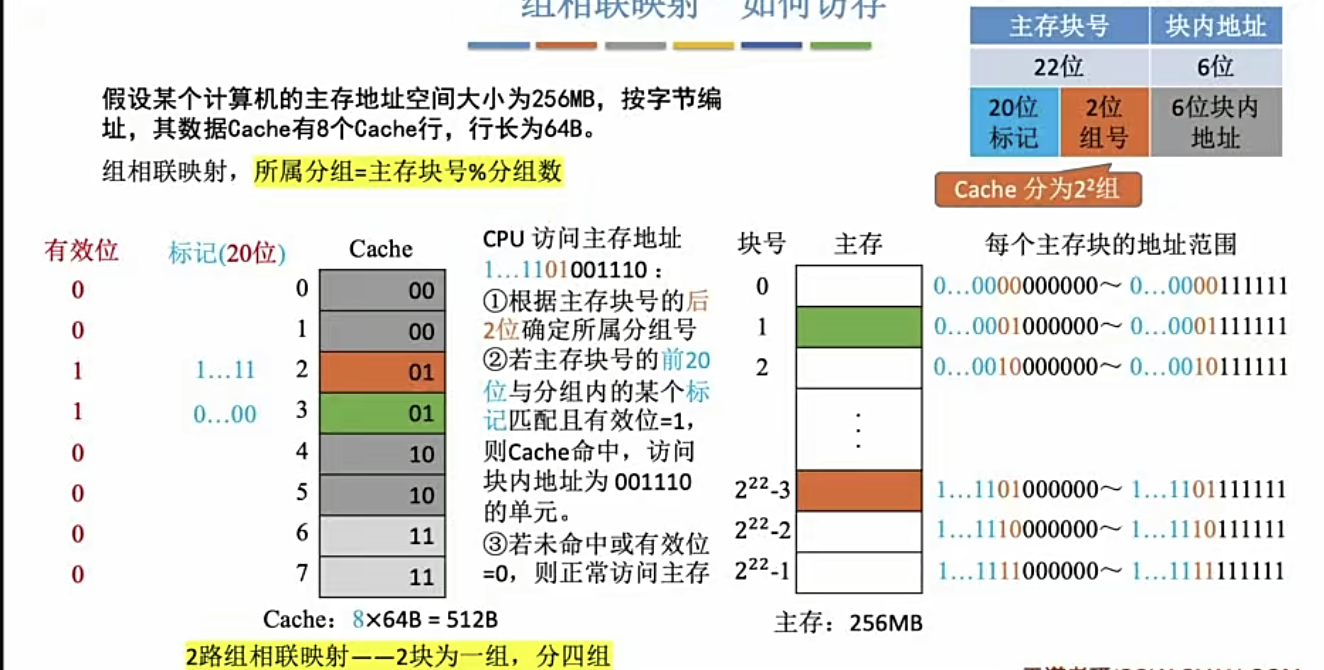

3.8.3组相映射（可放到特定分组）

如何存放
如何访存

小结

3.9:Cache的替换算法

以全相联映射为例的四种算法

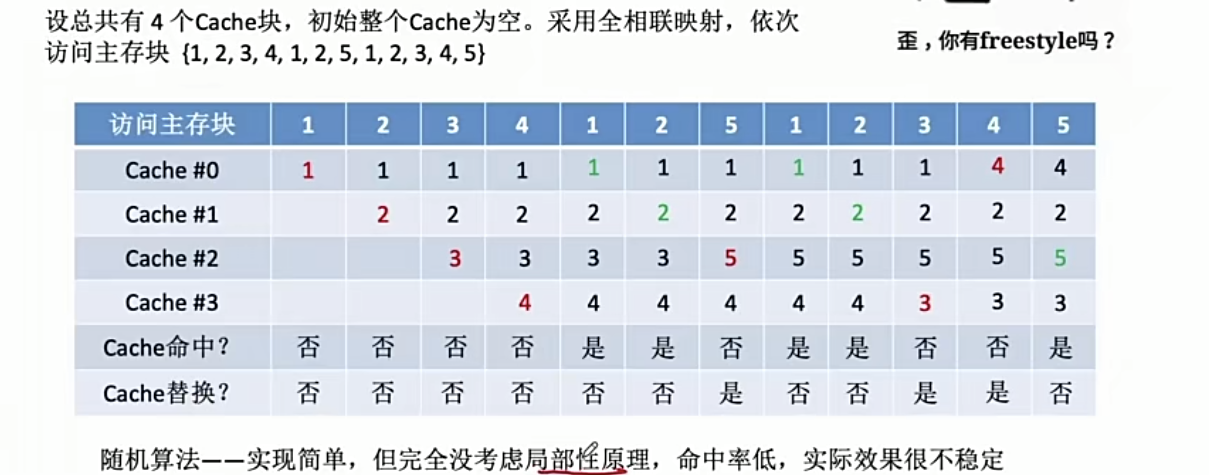

3.9.1:随机算法RAND

RAND：若Cache满了，则随机选择一块替换

3.9.2:先进先出算法FIFO

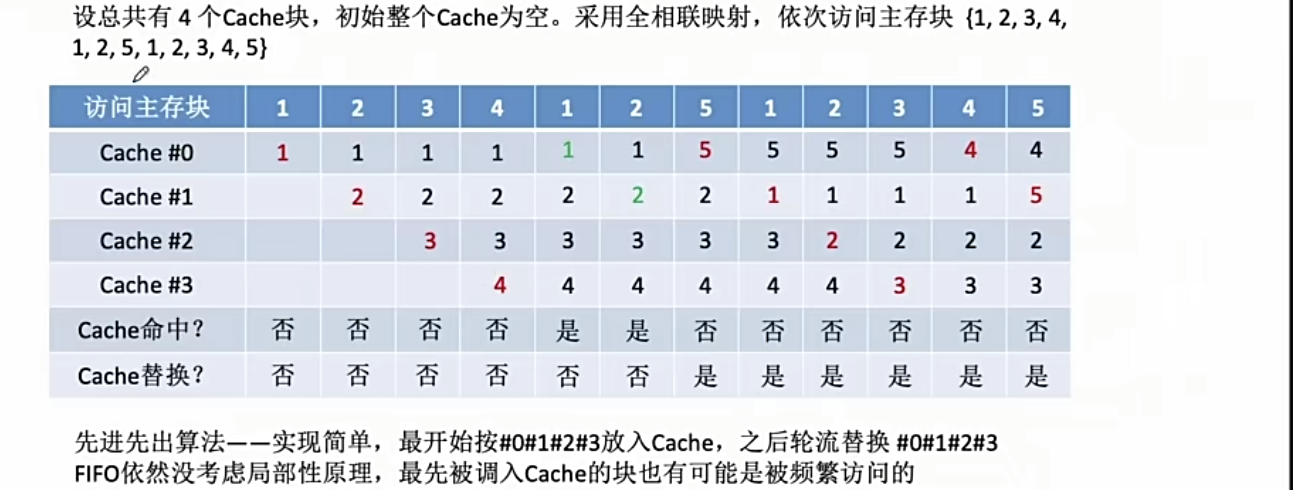

FIFO：若Cache满了，则替换最先被调入Cache的块
抖动现象：频繁的换入换出现象

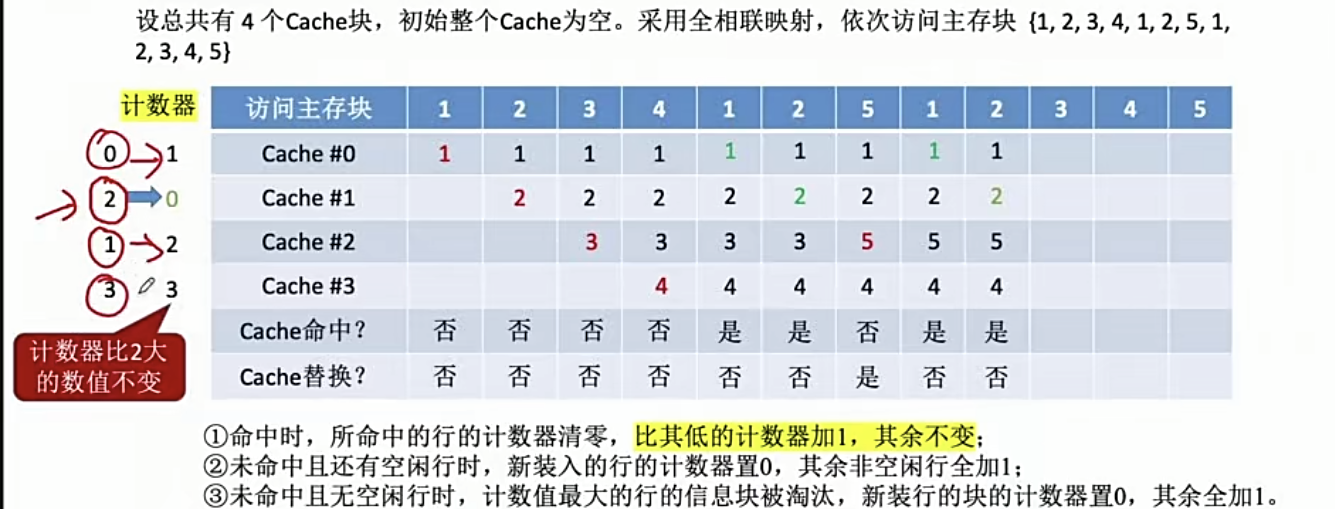

3.9.3近期最少使用LRU

LRU：为每一个Cache块设置一个“计数器”，用于记录Cache块多久没有被访问，计数器大的替换。

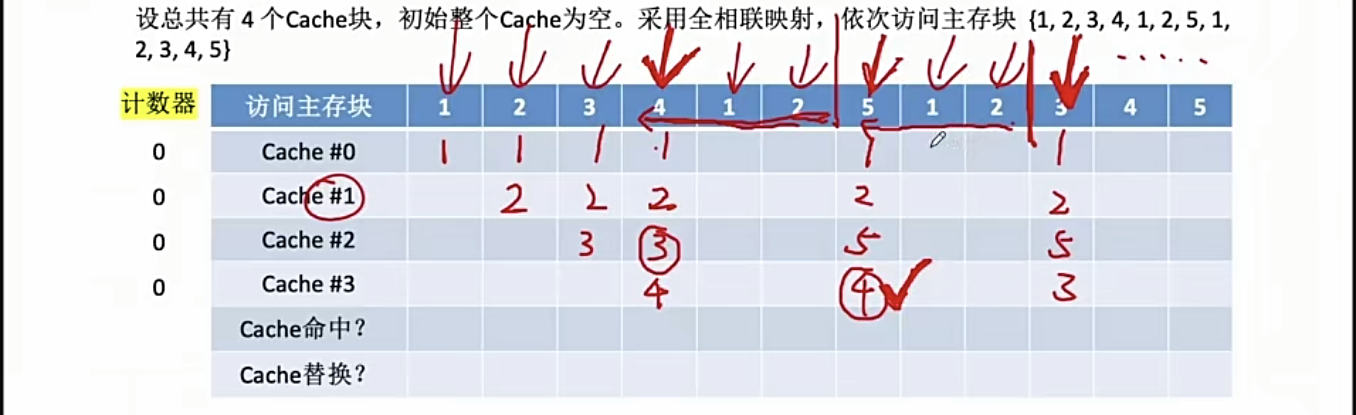

手算
机器算
Cache块总数=2ⁿ,则计数器只需要n位，且Cache装满后所有计数器的值一定不重复
基于局部性原理，合理的，命中率高

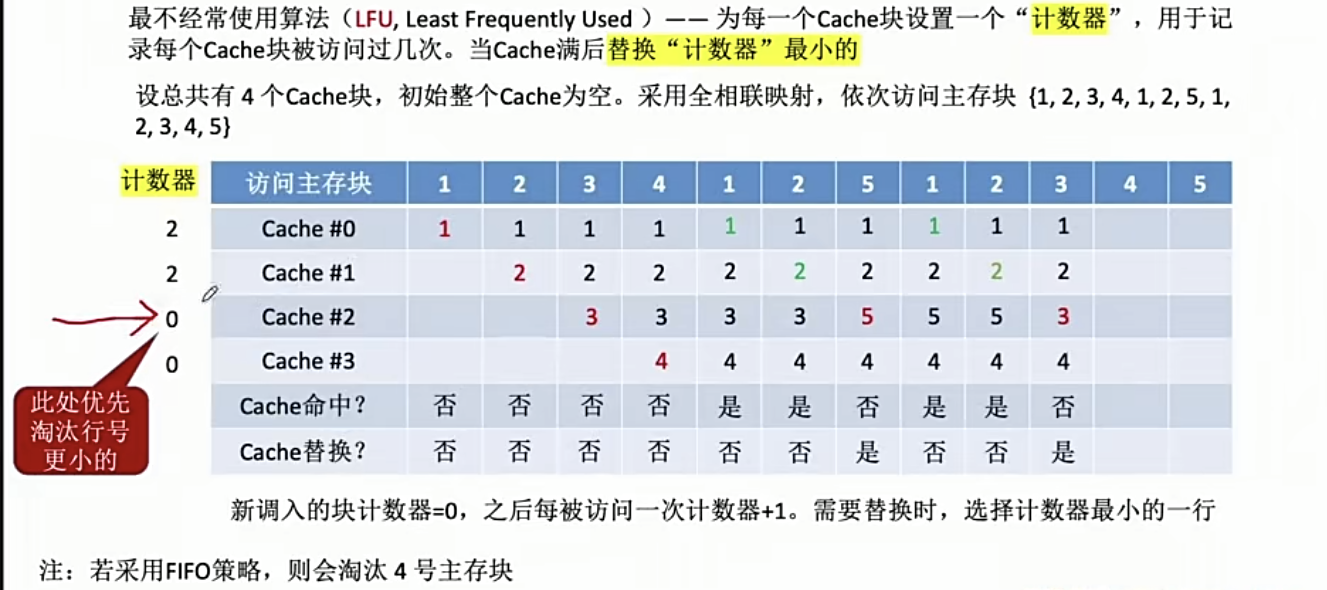

3.9.4:最近不经常使用LFU

为每一个Cache块设置计数器，用于记录被访问次数，替换计数器最小的。

不是很遵循局部性原理，不如LRU

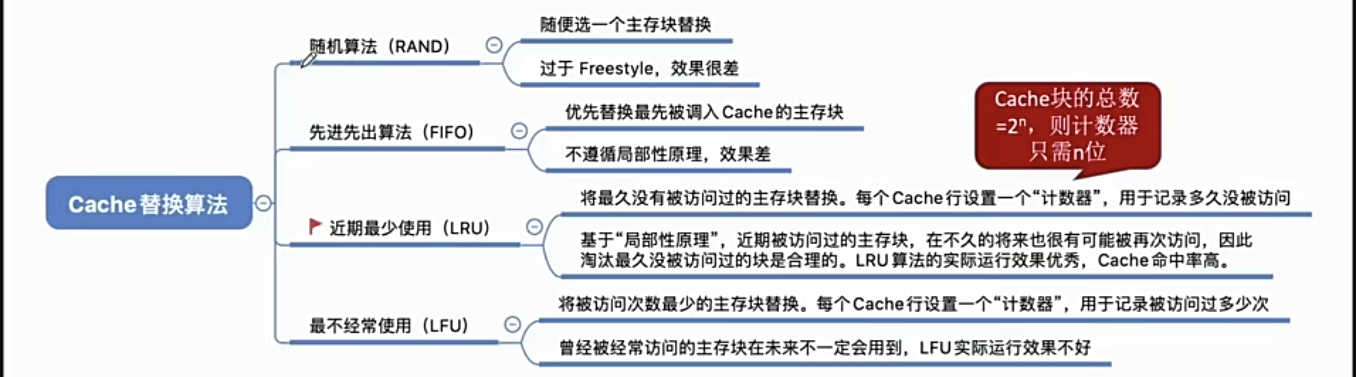

小结

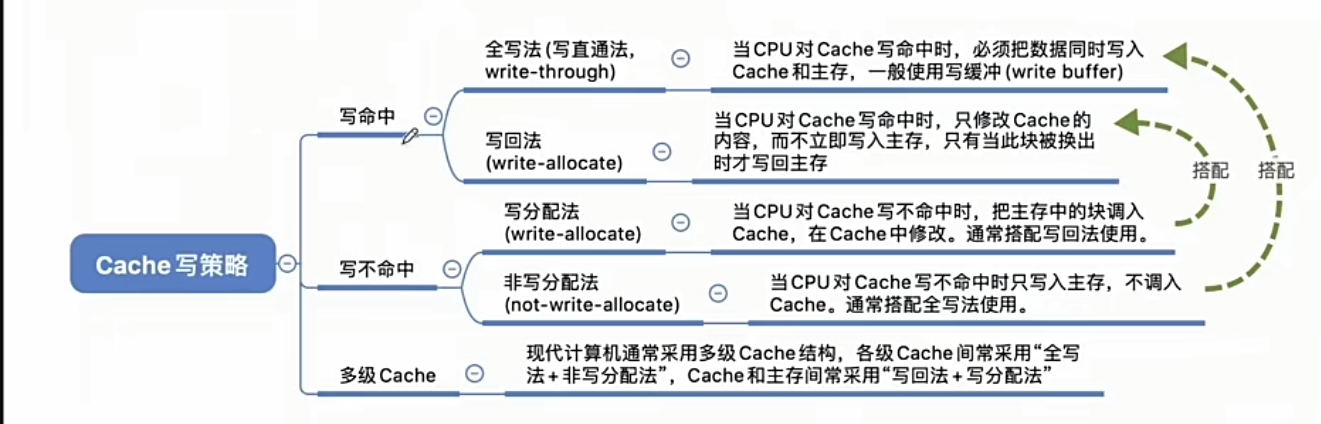

3.10:Cache写策略（数据一致性）

3.10.1:写命中

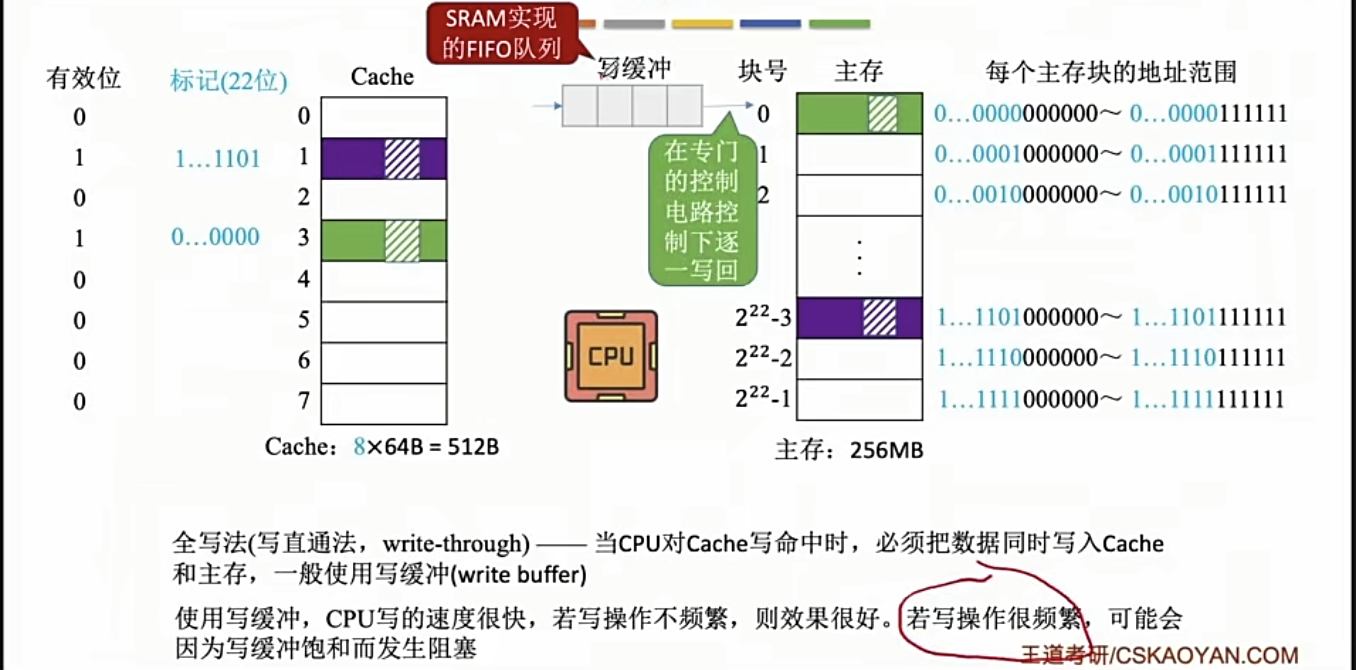

全写法：当CPU对Cache写命中时，必须把数据同时写入Caceh和主存，一般使用写缓冲

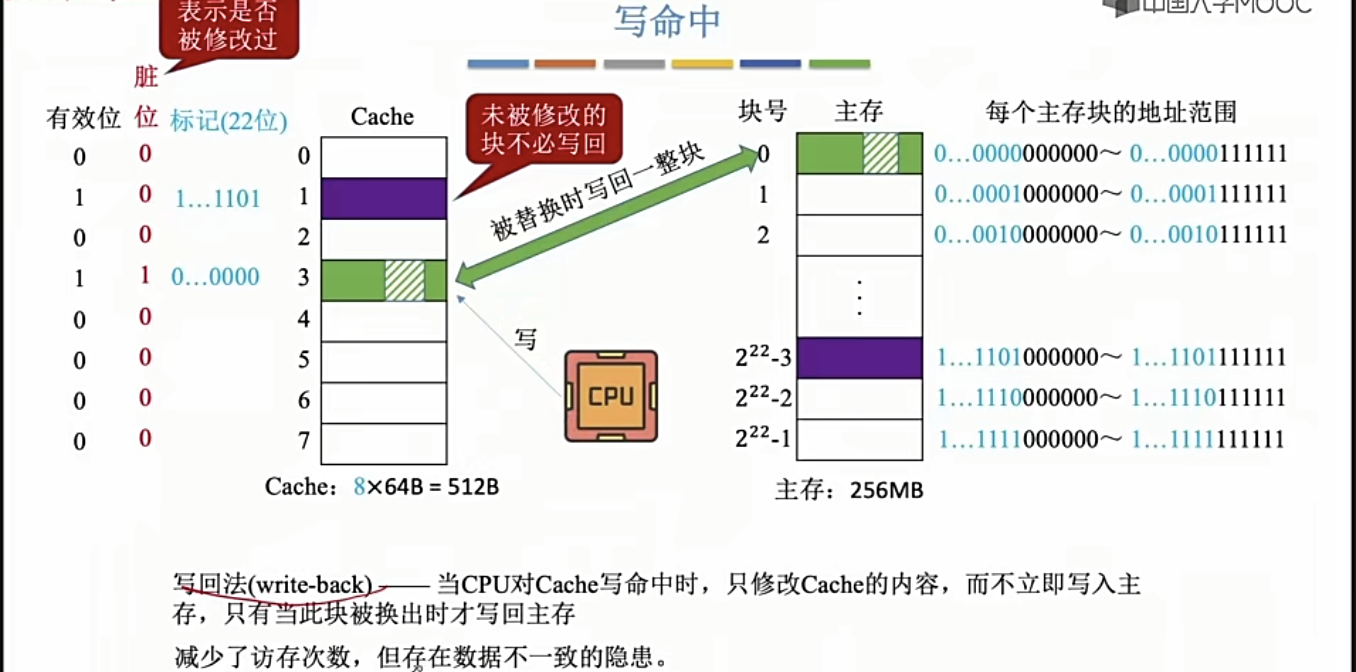

写回法：当CPU对Cache写命中时，只修改Cache的内容，而不立即写入主存，只有当此块被换出时才写回主存

3.10.2:写不命中

写分配法：当CPU对Cache写不命中时，把主存中的块调入Cache，在Cache中修改。通常搭配写回法。
非写分配法：当CPU对Cache写不命中时只写入主存，不调入Cache，搭配全写法使用

注意，只有读不命中时才需要调入Cache

3.10.3:多级Cache

小结

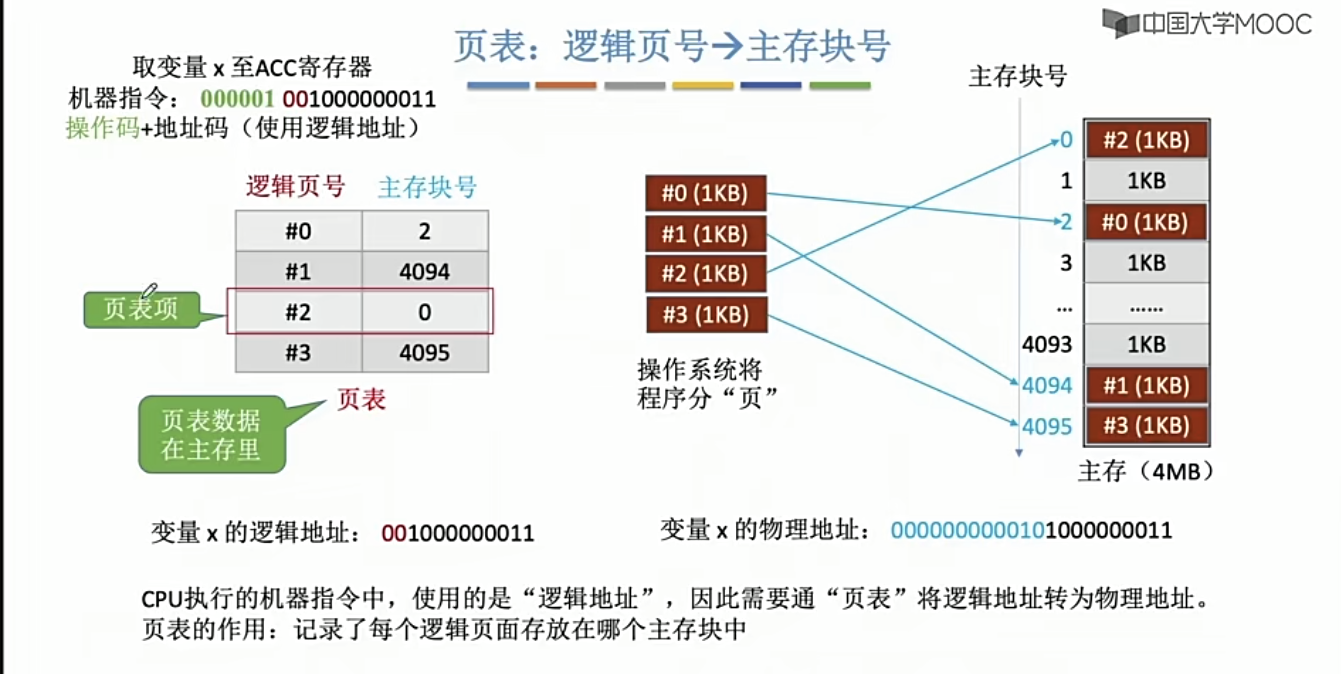

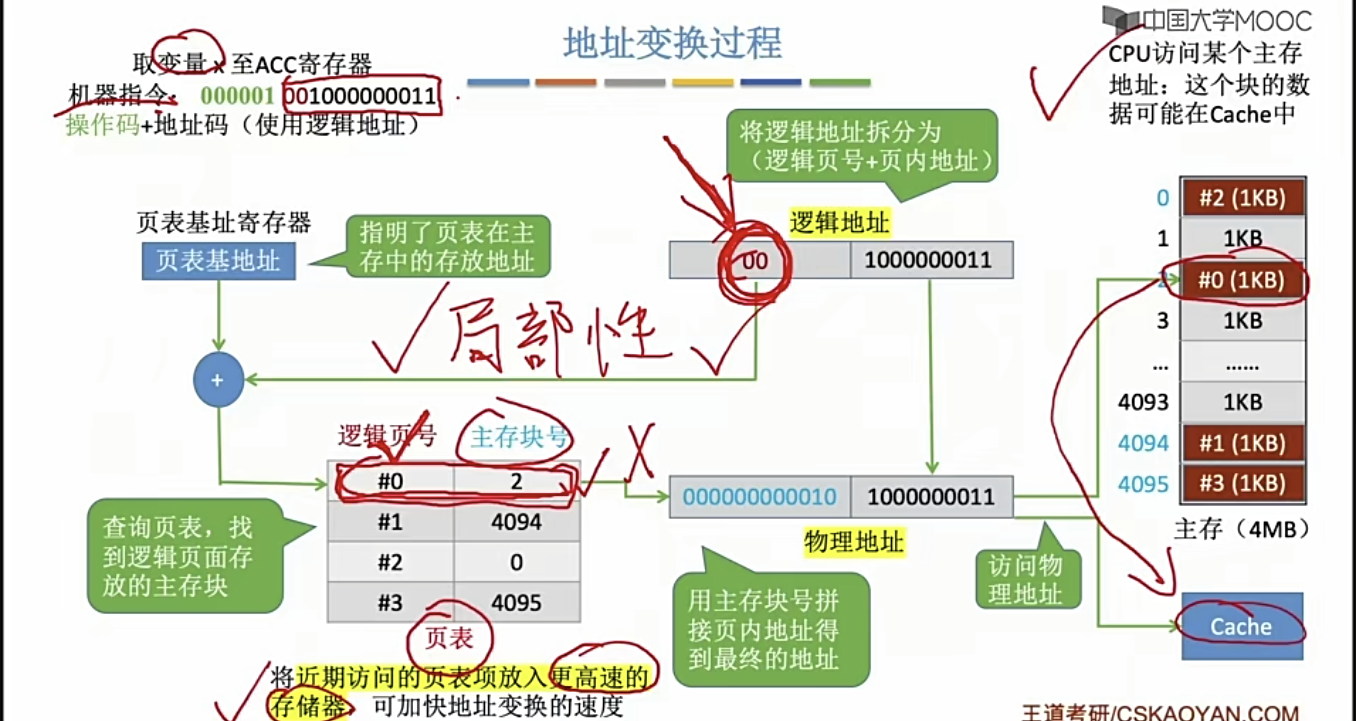

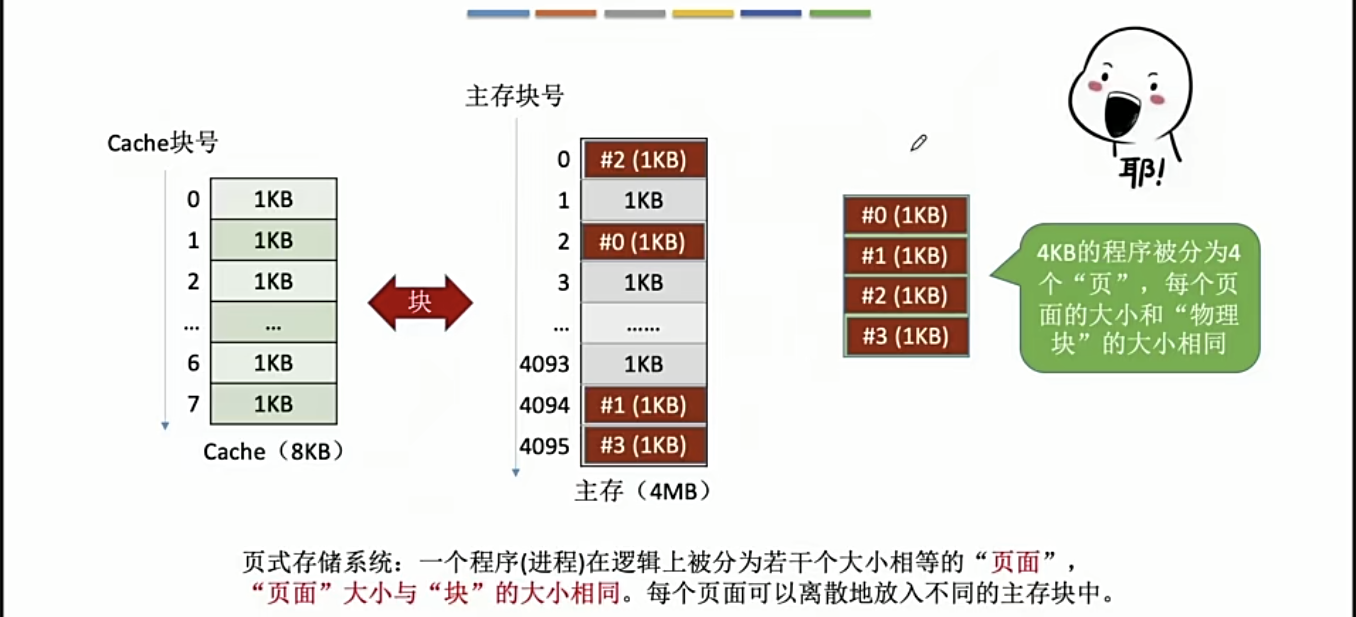

3.11:页式存储器

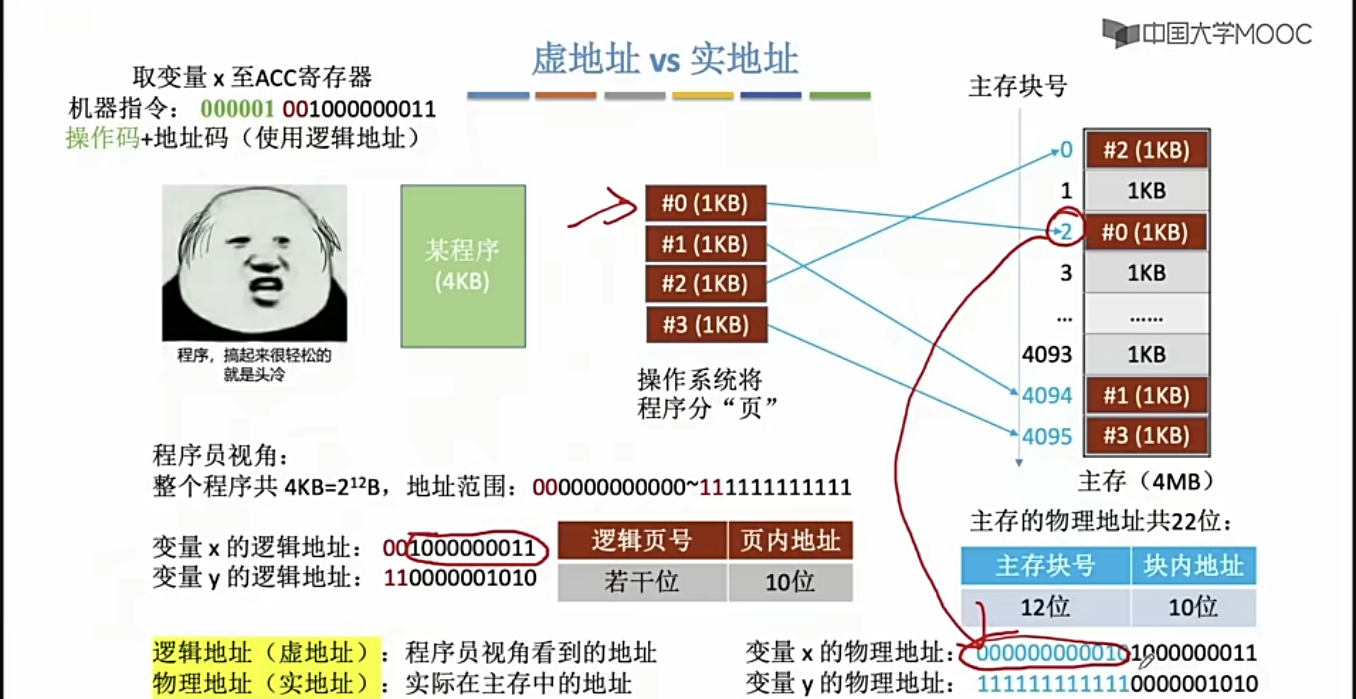

逻辑地址（虚地址）：程序员视角看到的地址
物理地址（实地址）：实际在主存中的地址

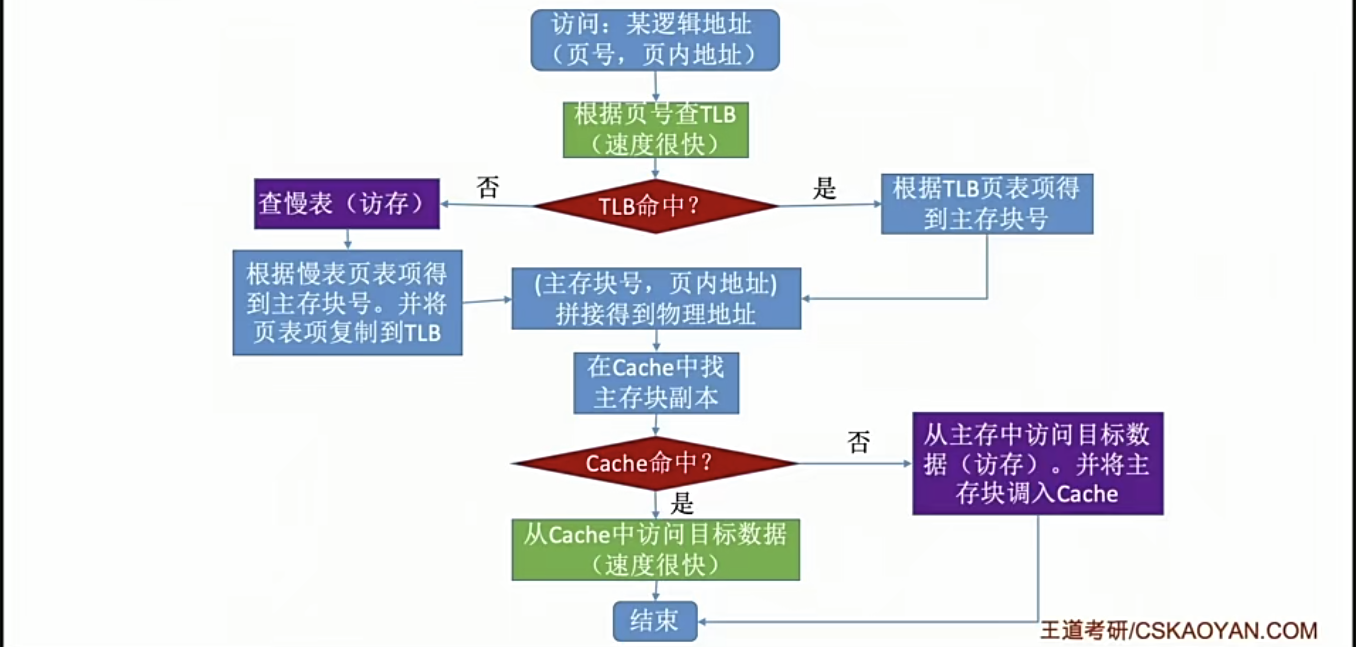

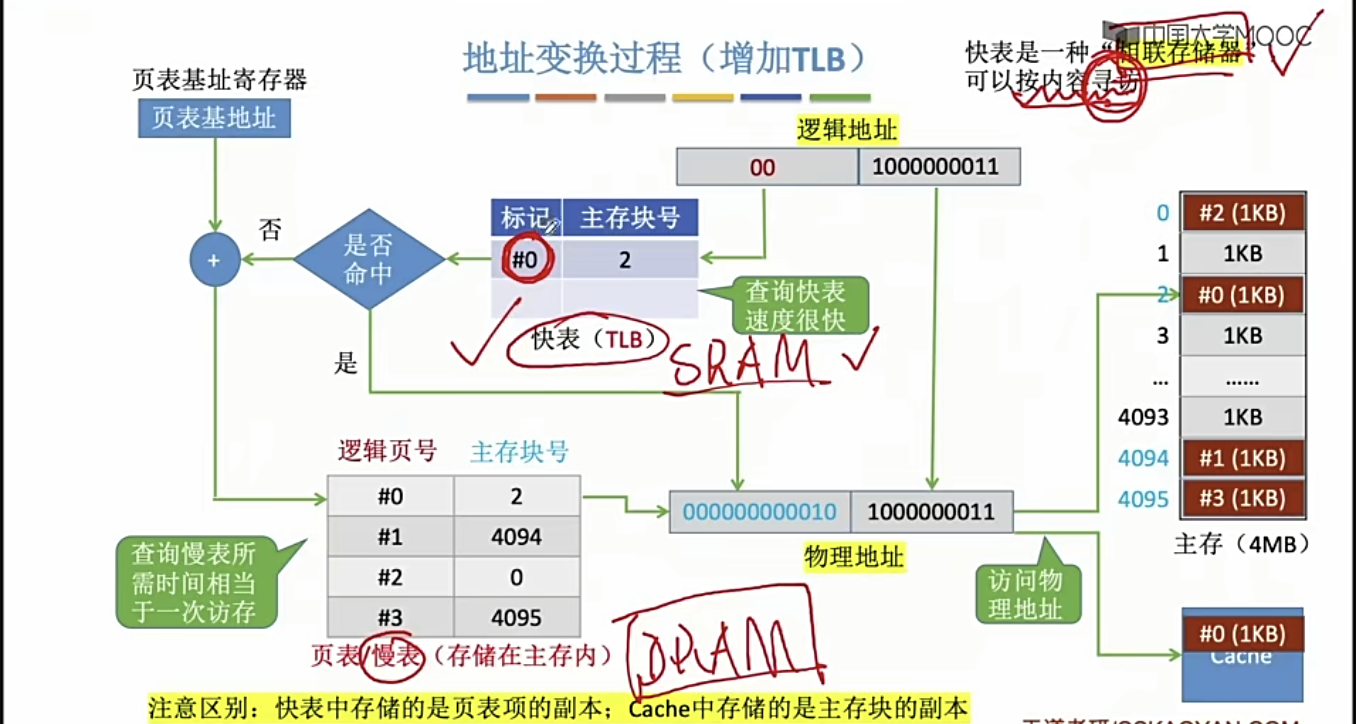

改进
小结

3.12:虚拟存储器

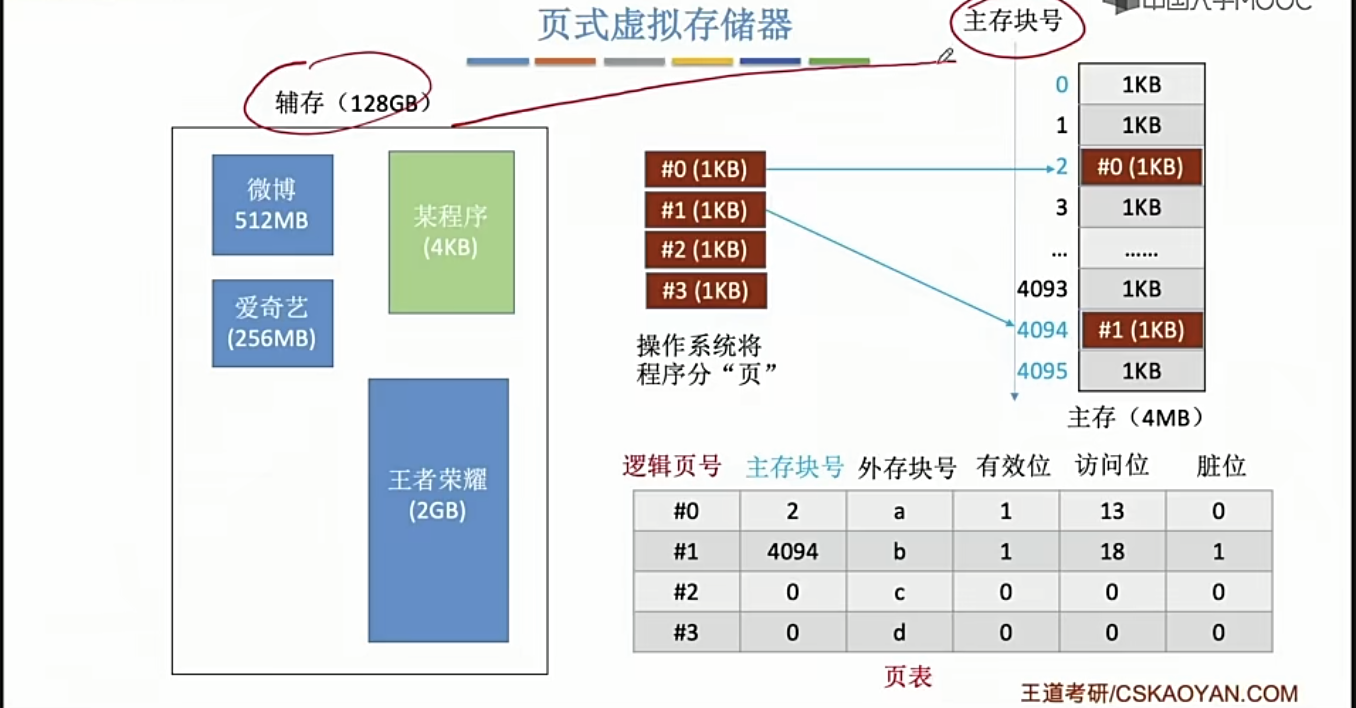

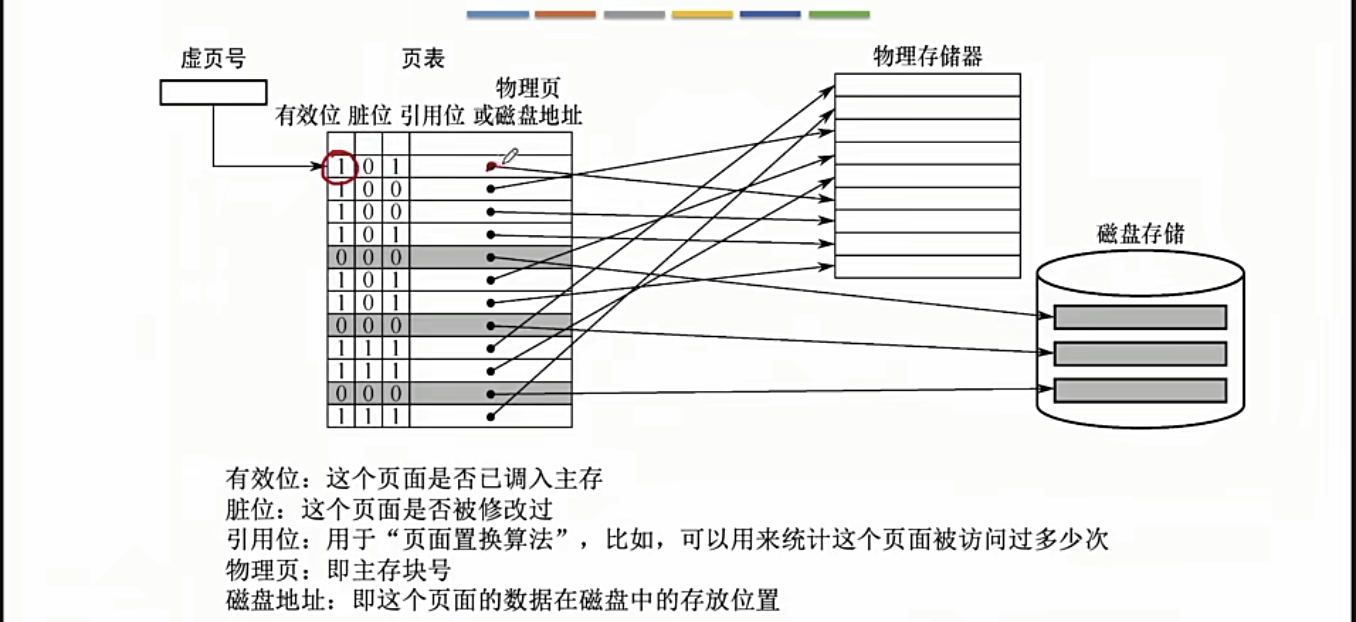

3.12.1:页式虚拟存储器

3.12.2:段式虚拟存储器

段式虚拟存储器：按照功能模块拆分

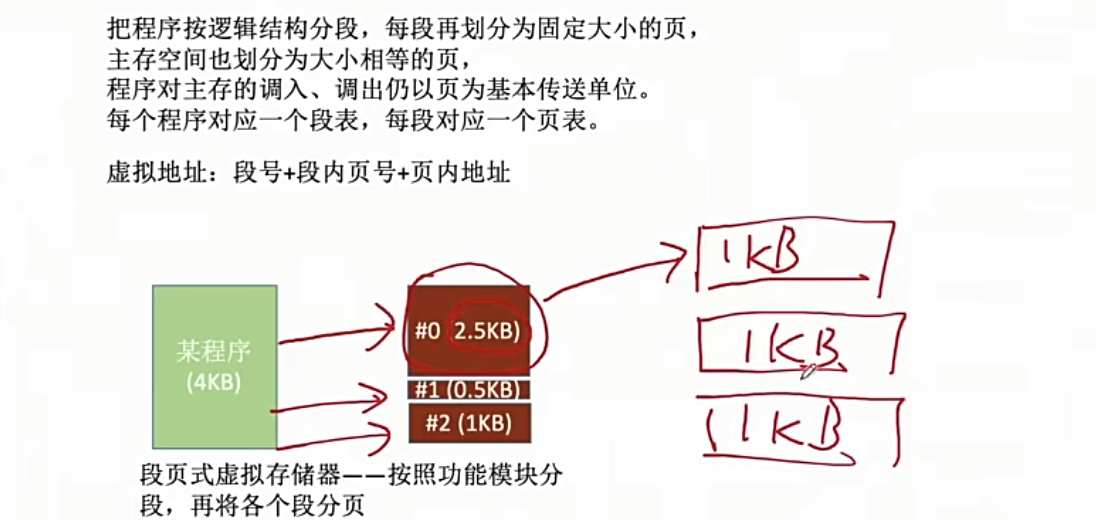

3.12.2:段页式虚拟存储器

第三章小结

第四章：指令系统

4.1:指令格式

4.1.1:操作码、地址码的概念

指令：计算机执行某种操作的命令，是计算机运行的最小功能单位
指令集：一台计算机所有指令的集合构成该机的指令系统
一条指令：由操作码(OP)和地址码(A)构成

4.1.2:根据地址数目不同分类

零地址指令：OP

不需要操作数，如空操作，停机，关中断
堆栈计算机，两个操作数隐含存放在栈顶和次栈顶，计算结果压回栈顶

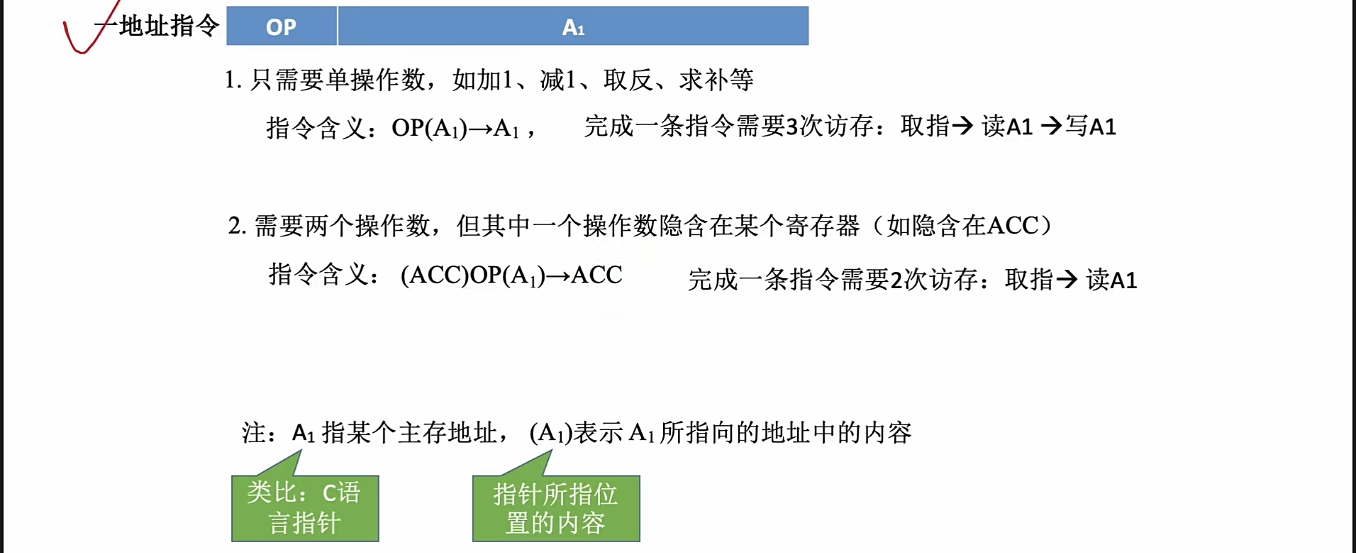

一地址指令：OP+A₁

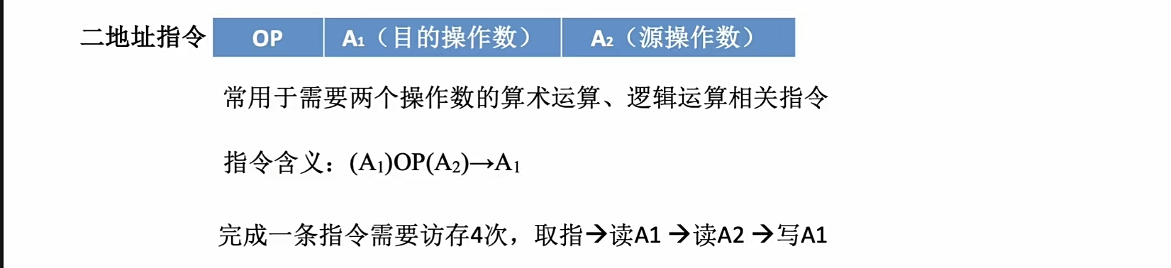

二地址指令OP+A ₁(目的操作数) +A₂(源操作数)

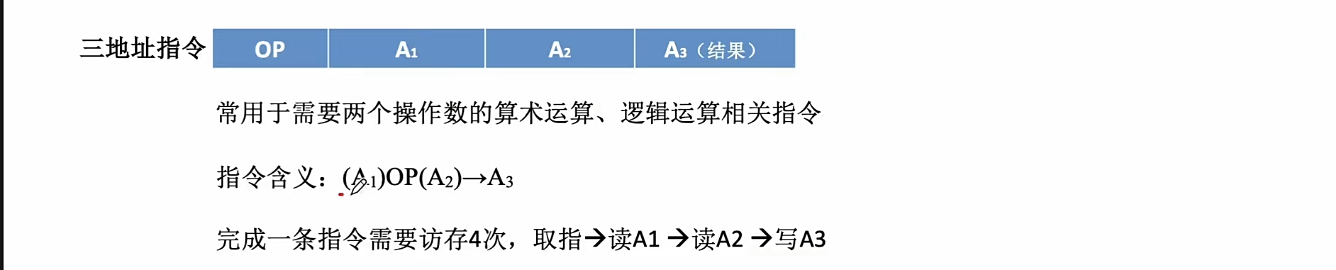

三地址指令OP+A ₁ +A₂+ A₃（结果）

四地址指令：OP+A ₁ +A₂+ A₃（结果）+ A₄（下址）

4.1.3:根据指令长度分类

指令字长：一条指令单总长度（可能会变）
机器字长：CPU进行一次整数运算所能处理的二进制数据的位数（通常与ALU有关）
存储字长：一个存储单元中的二进制代码位数（通常与MDR位数相同）
半字长指令、单字长指令、双字长指令===指令长度是机器字长的多少倍
指令字长会影响取指令所需时间。如机器字长=存储字长=16bit，则取一条双字长指令需要访存两次
定长指令字结构：指令系统中所有指令单长度都相等
变长指令字结构：指令系统中各种指令单长度不等

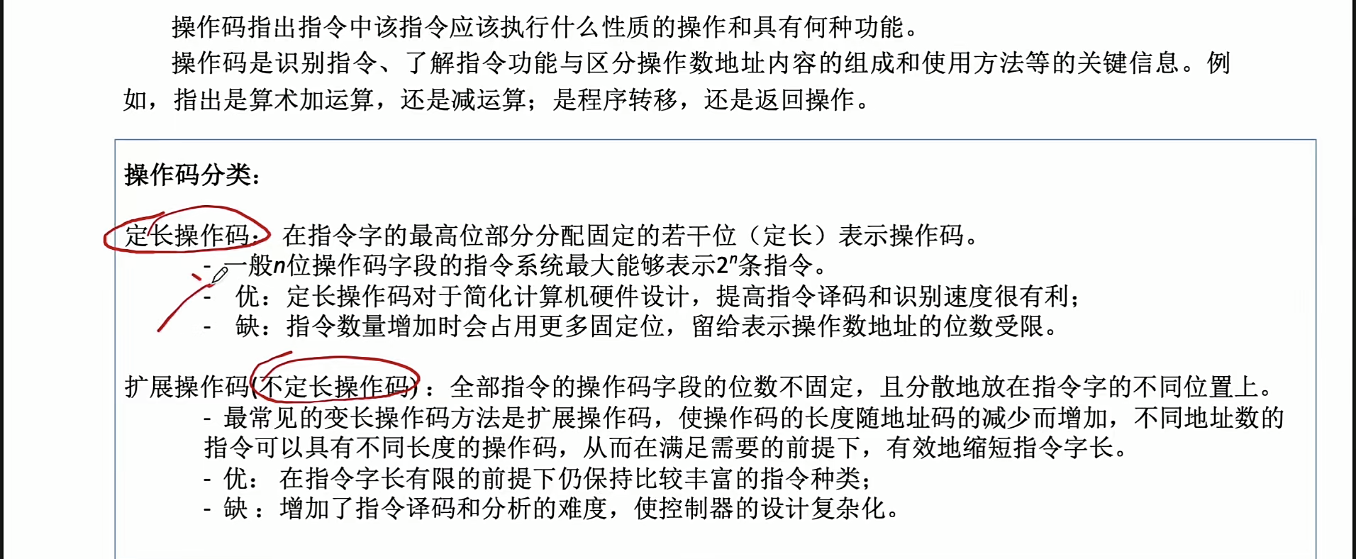

4.1.4:根据操作码的长度不同分类

定长操作码：指令系统中所有指令的操作码长度都相同

n位->2^n条指令

可变长操作码：指令系统中各指令的操作码长度可变

4.1.5:根据操作类型分类

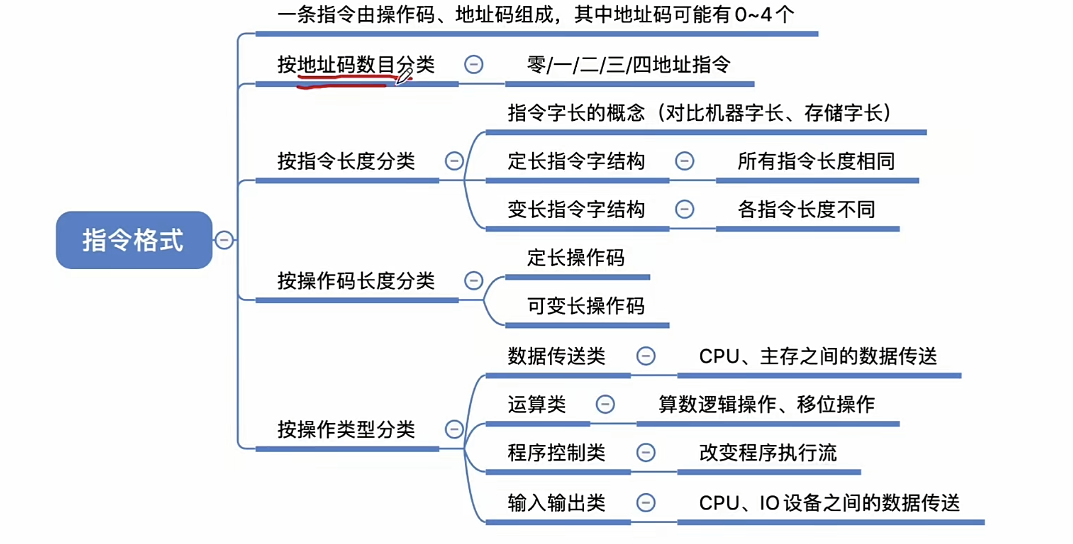

小结

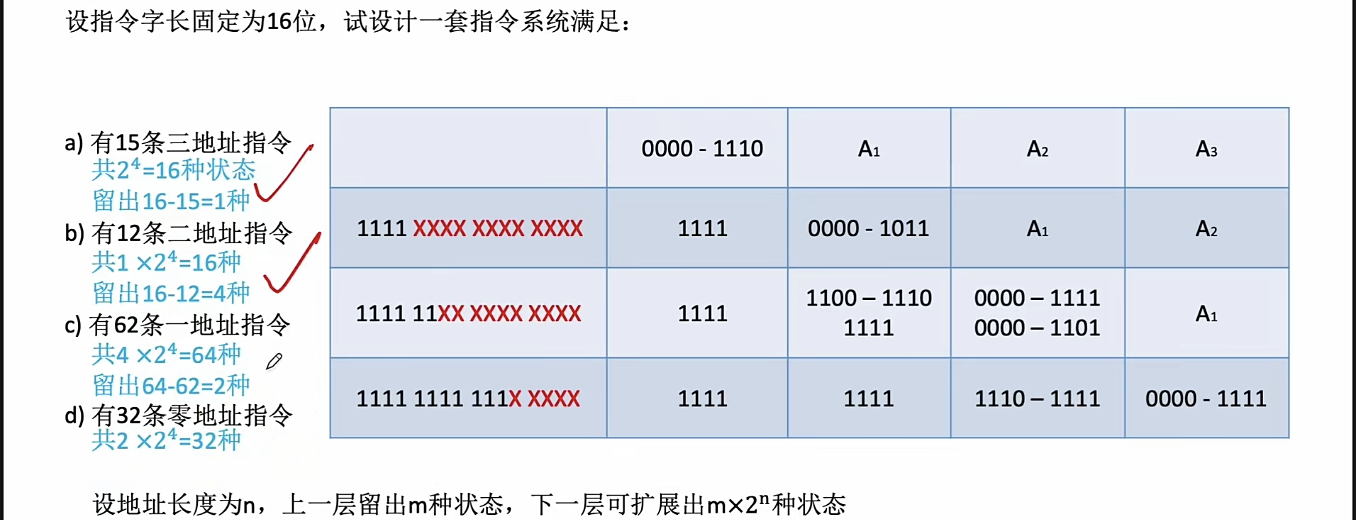

4.2:扩展操作码指令格式

定长指令字结构+可变长操作数

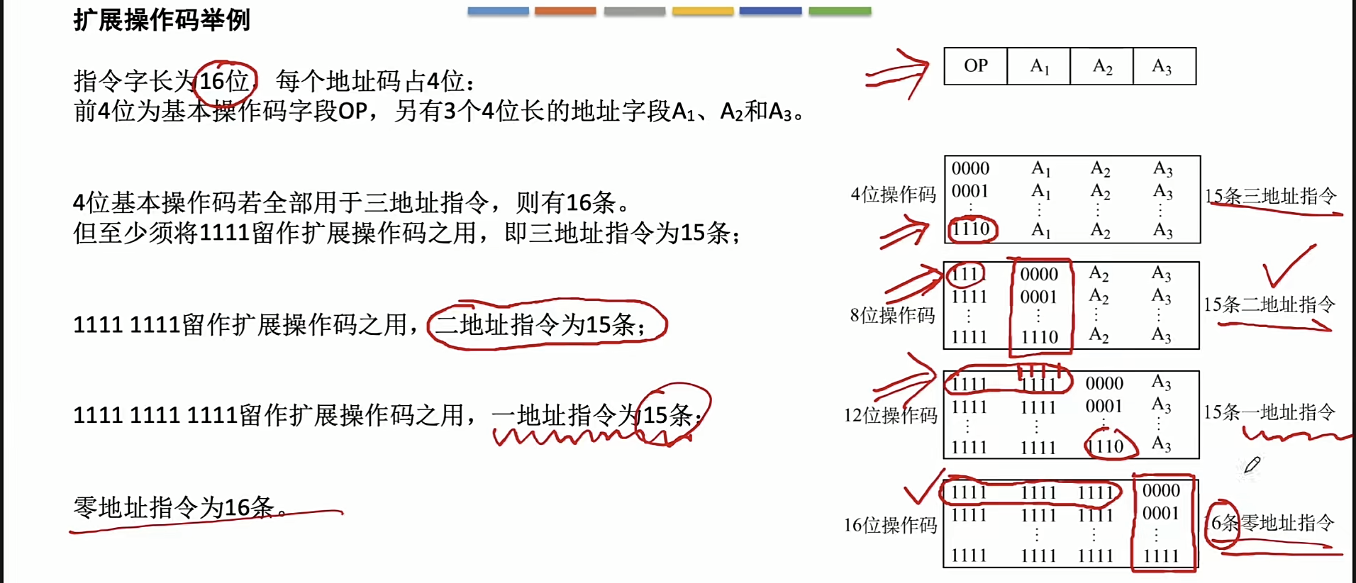

4.2.1:其中一种设计方法

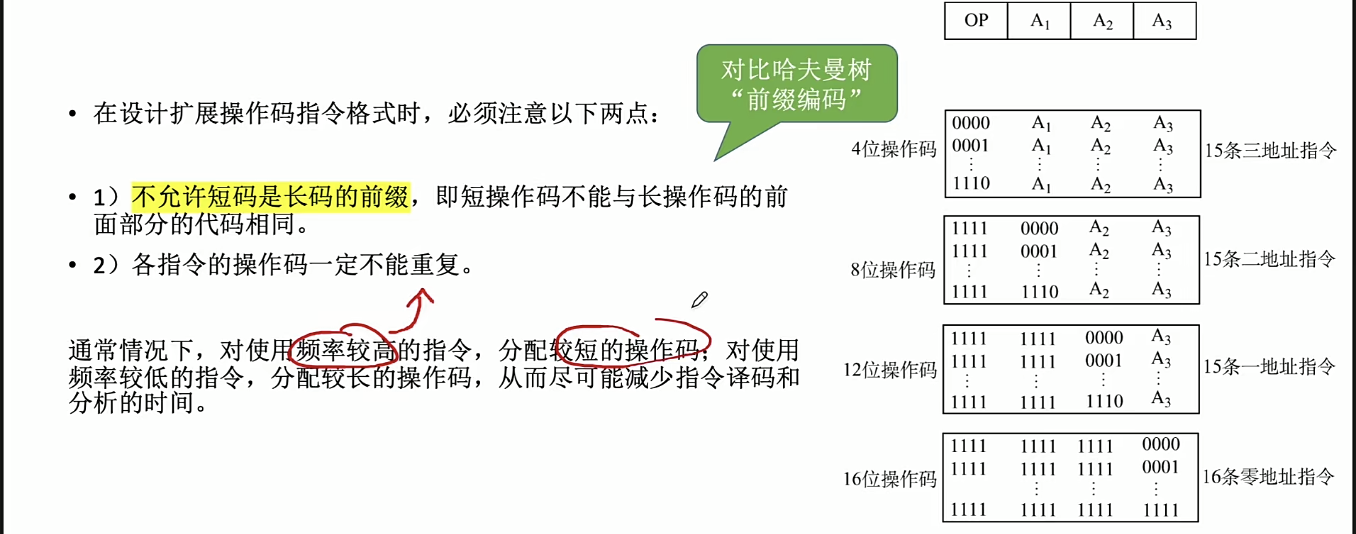

注意：1:不允许短码是长码的前缀，即短操作码不能与长操作码的前面部分的代码相同；2: 各指令的操作码一定不能重复

4.2.2:另一种设计方法

小结：

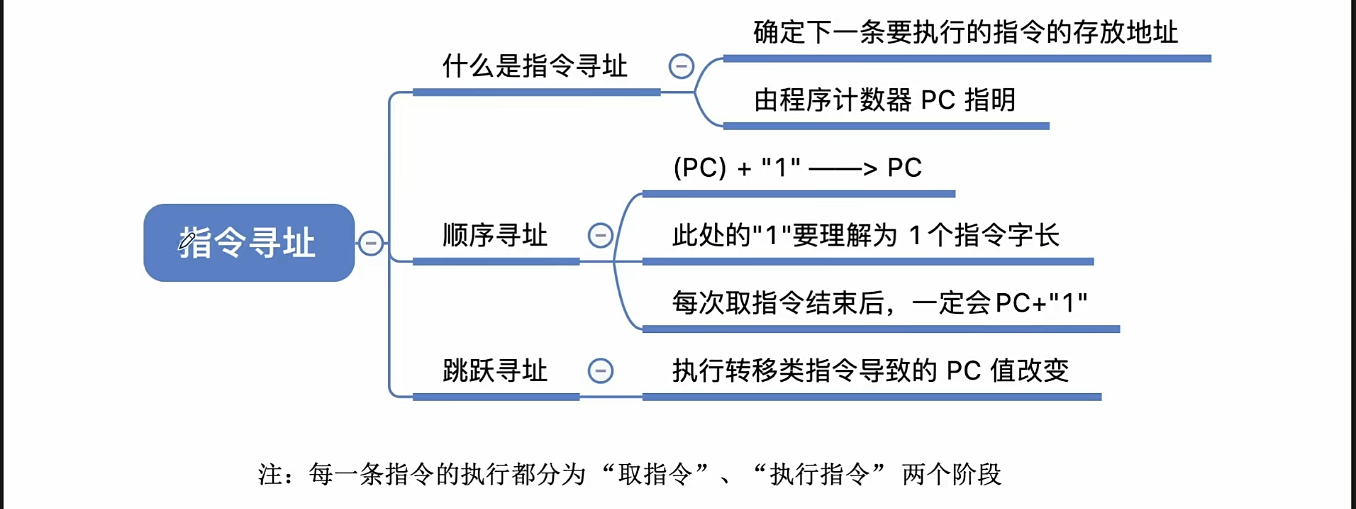

4.3:指令寻址

指令寻址：下一条欲执行指令的地址（始终由程序计数器PC给出）

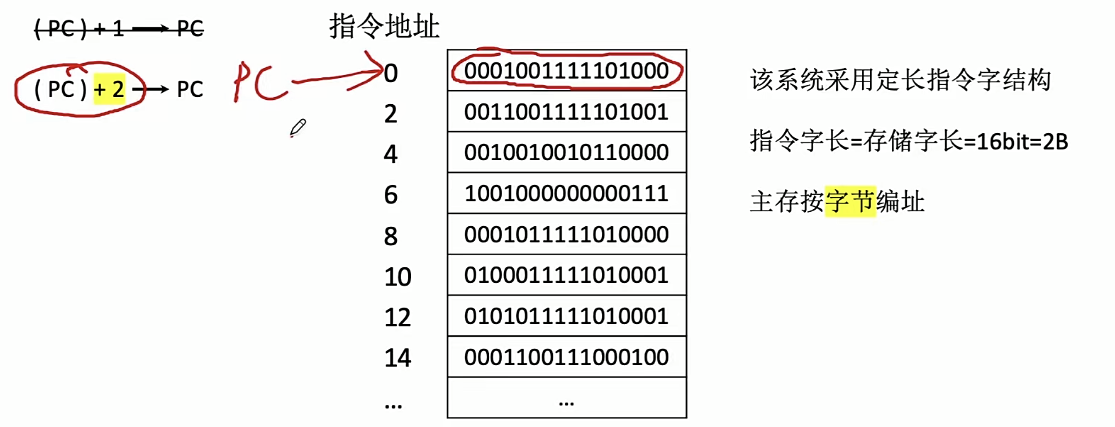

4.3.1:顺序寻址

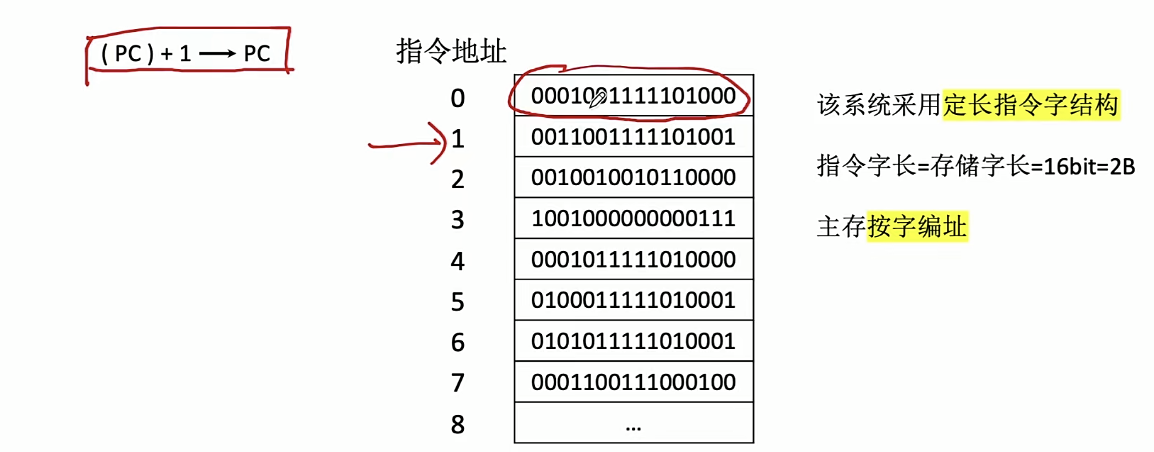

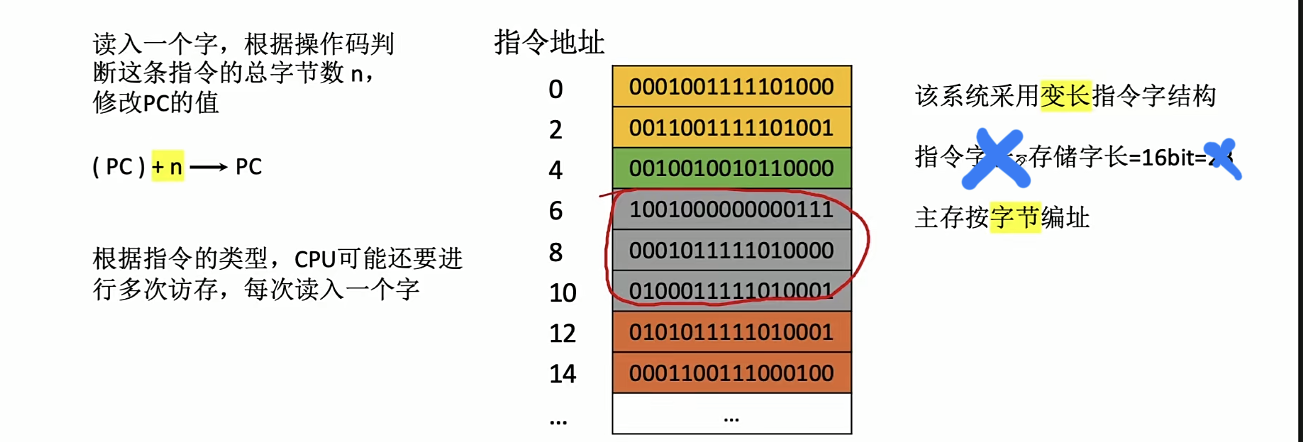

顺序寻址：(PC)+”1”–>PC,“1”理解为一个指令字长，实际加的值会因指令长度、编址方式而不同

4.3.2:跳跃寻址

跳跃寻址：由转移指令指出JMP

小结

4.4:数据寻址

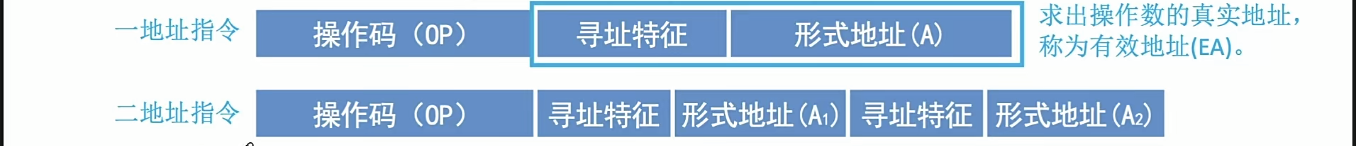

数据寻址：确定本条指令的地址码指明的真实地址

多地址

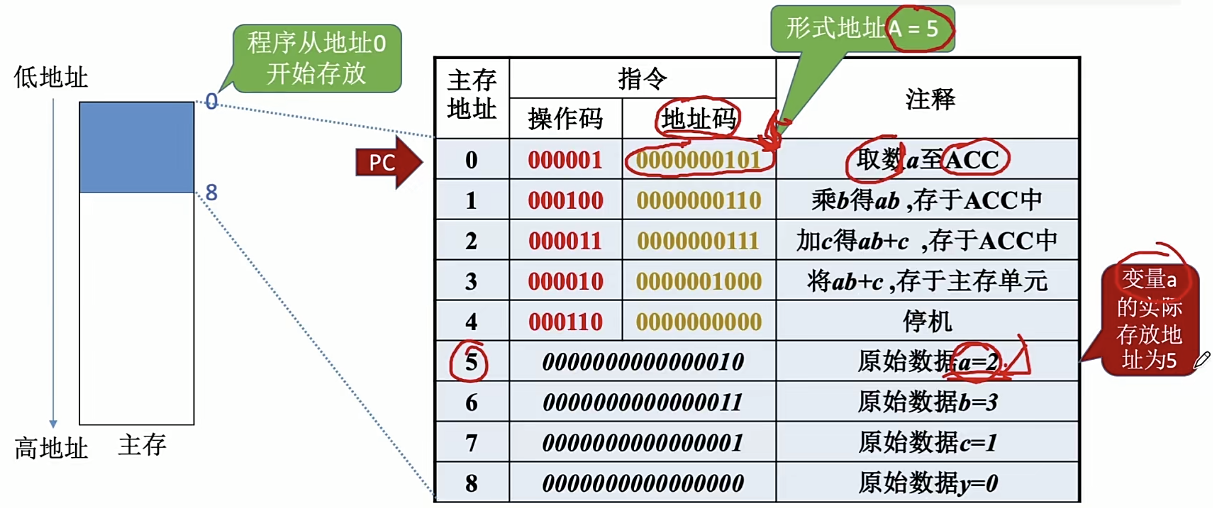

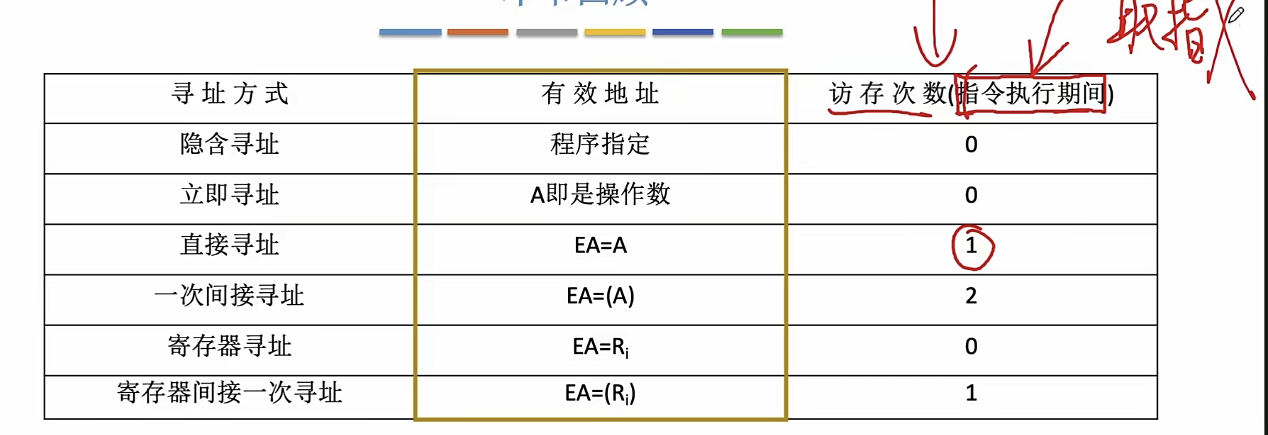

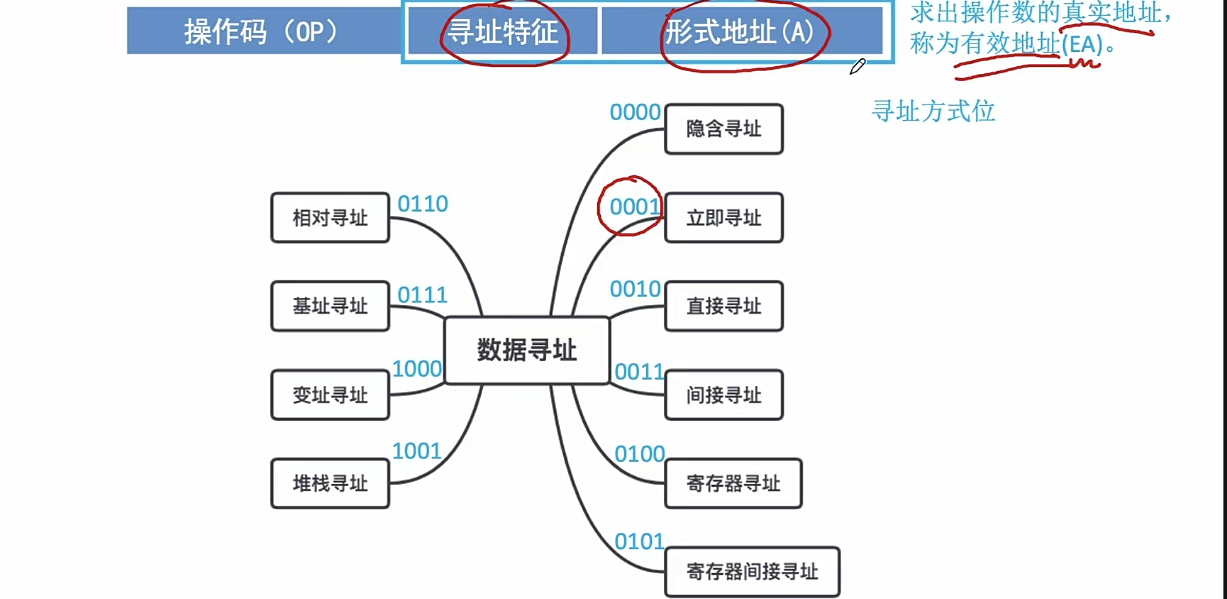

接下来10种寻址方式；我们默认指令字长=机器字长+存储字长，假设操作数为3

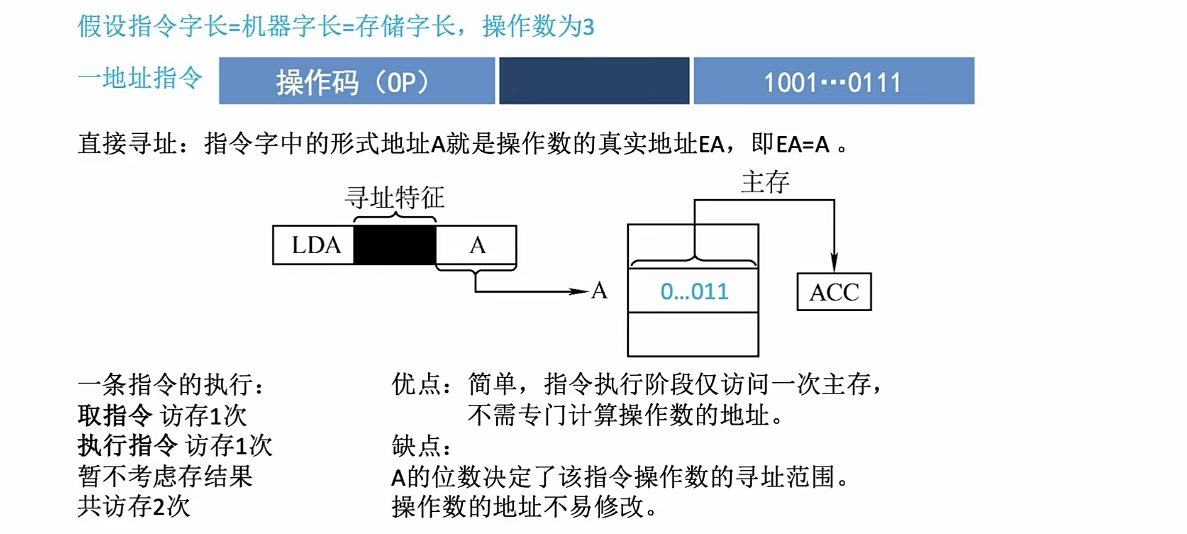

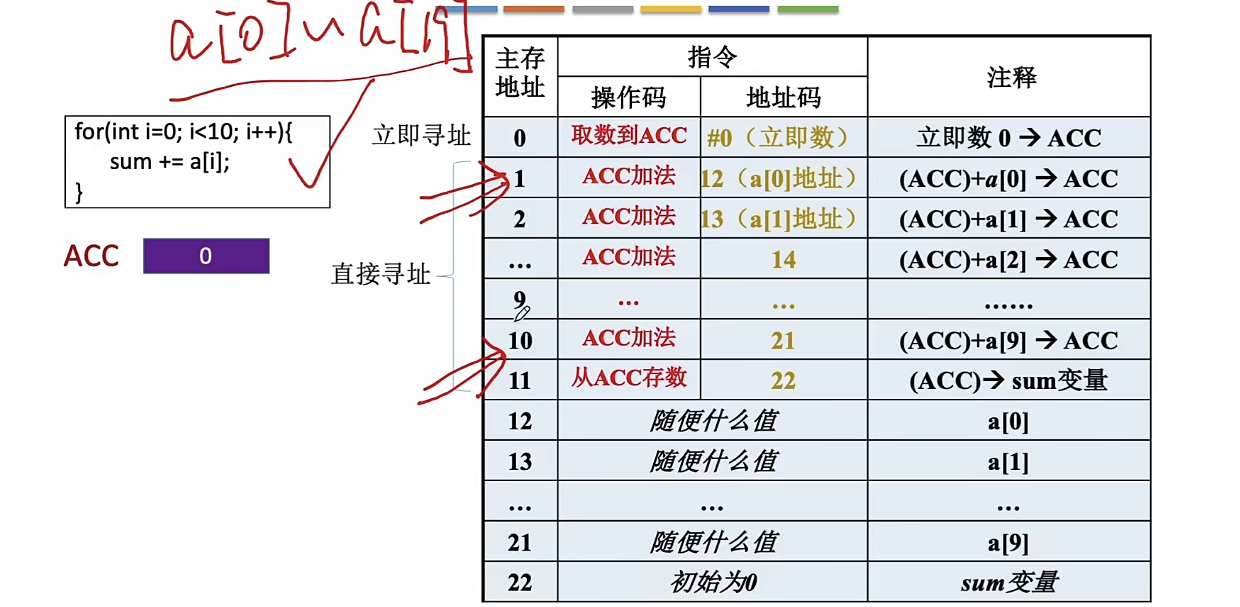

4.4.1:直接寻址

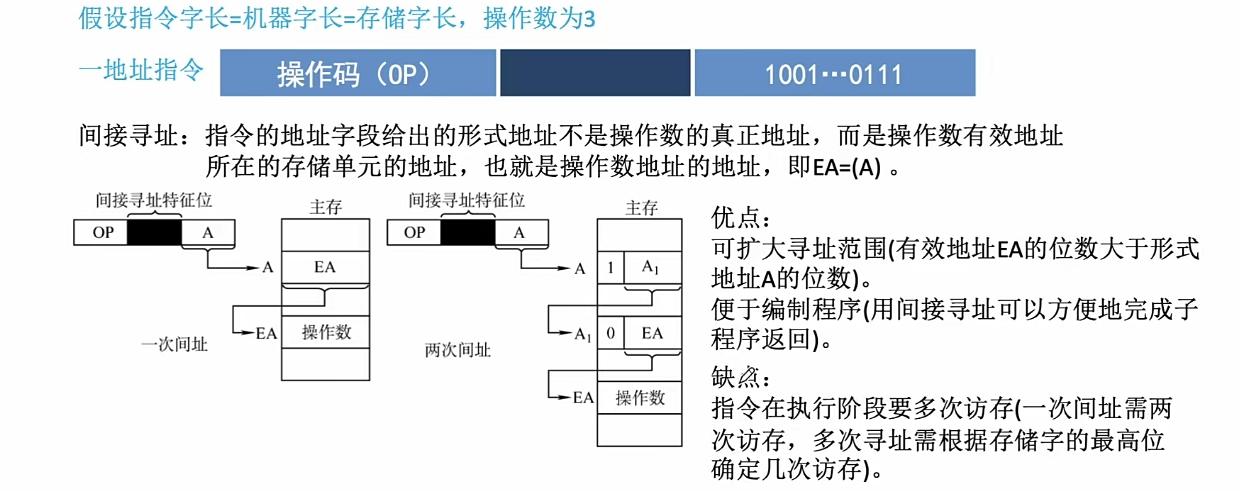

4.4.2:间接寻址

4.4.3:寄存器寻址

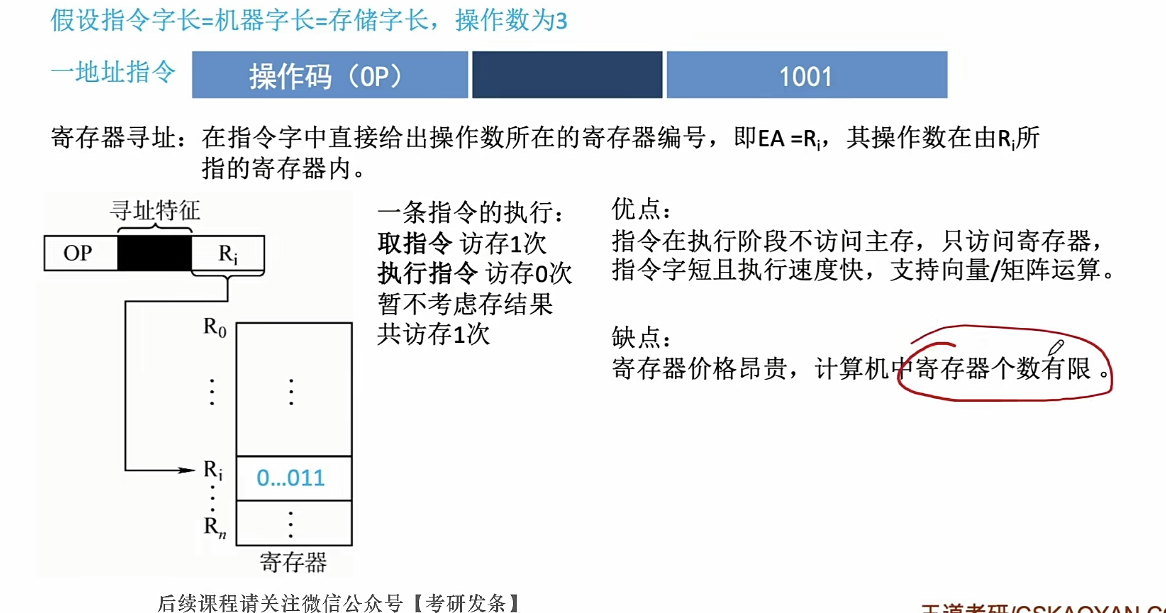

寄存器寻址

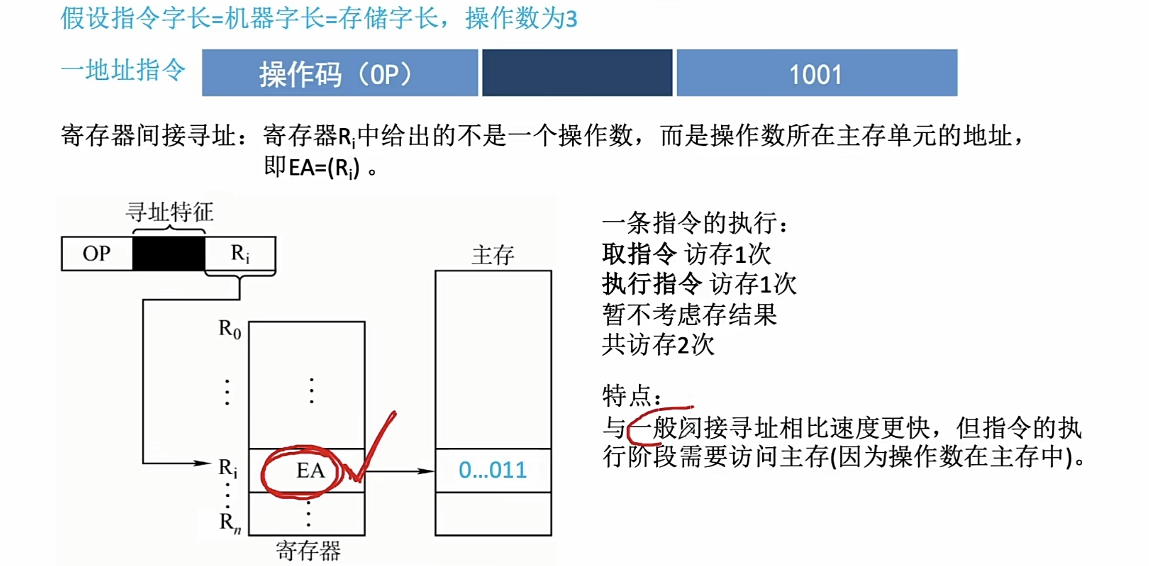

寄存器间接寻址

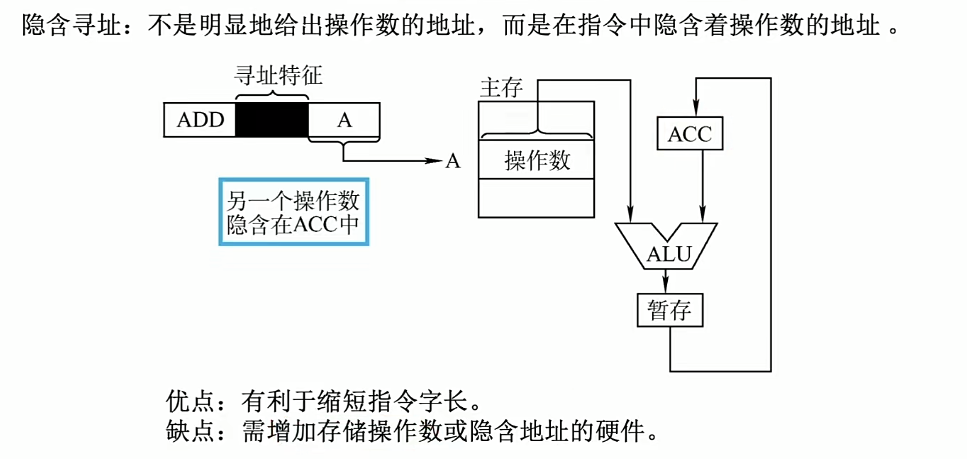

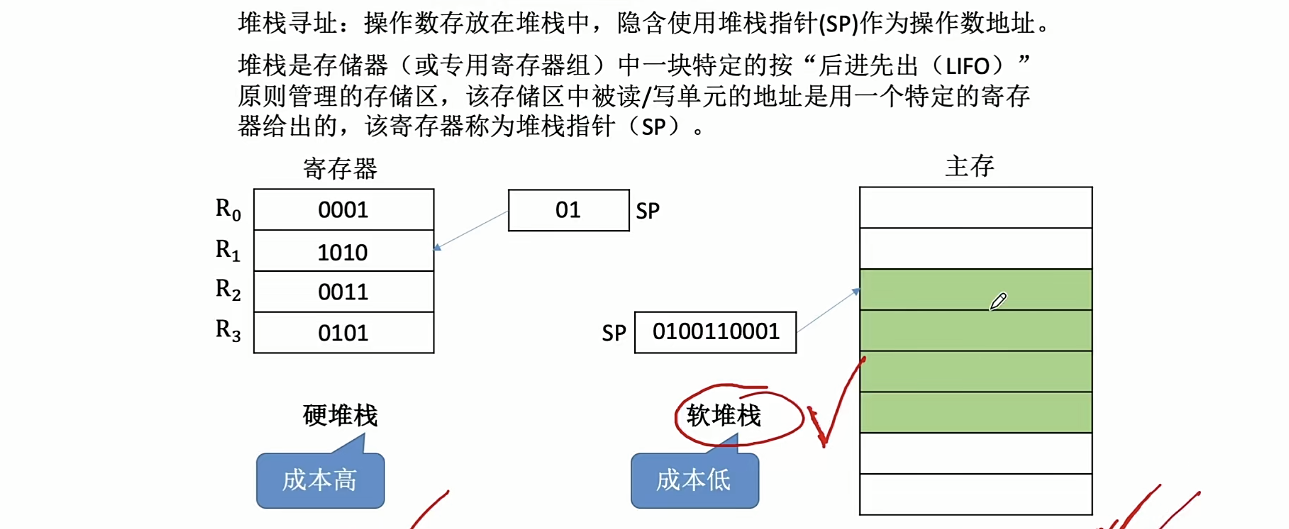

4.4.4:隐含寻址

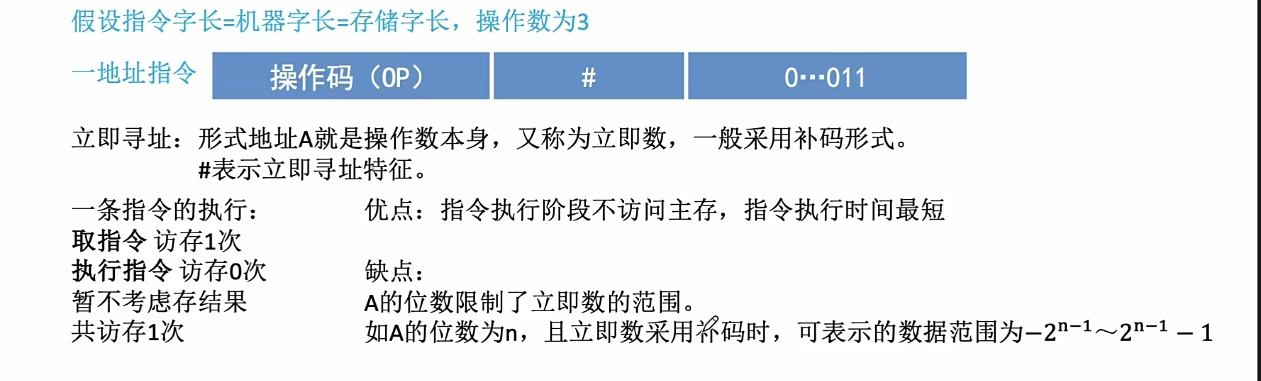

4.4.5:立即寻址

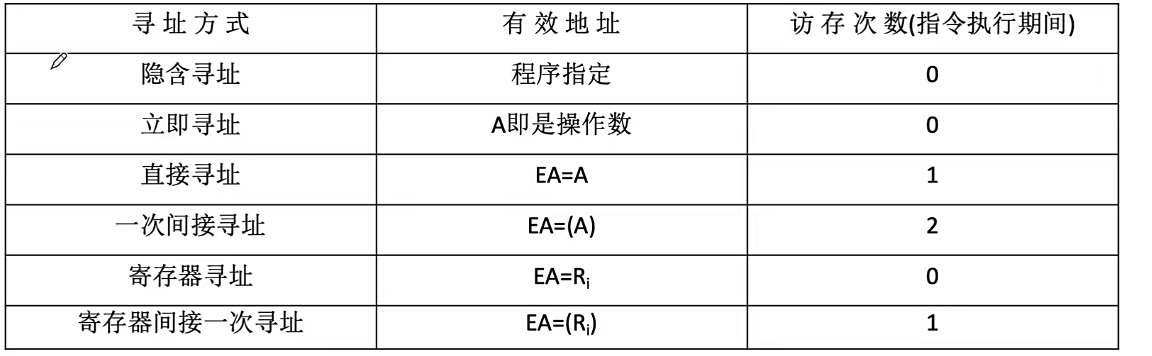

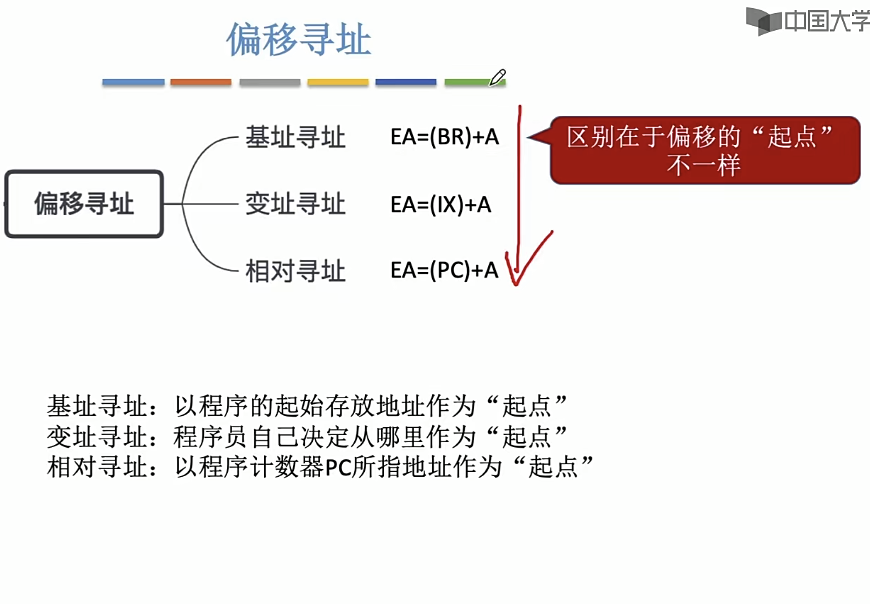

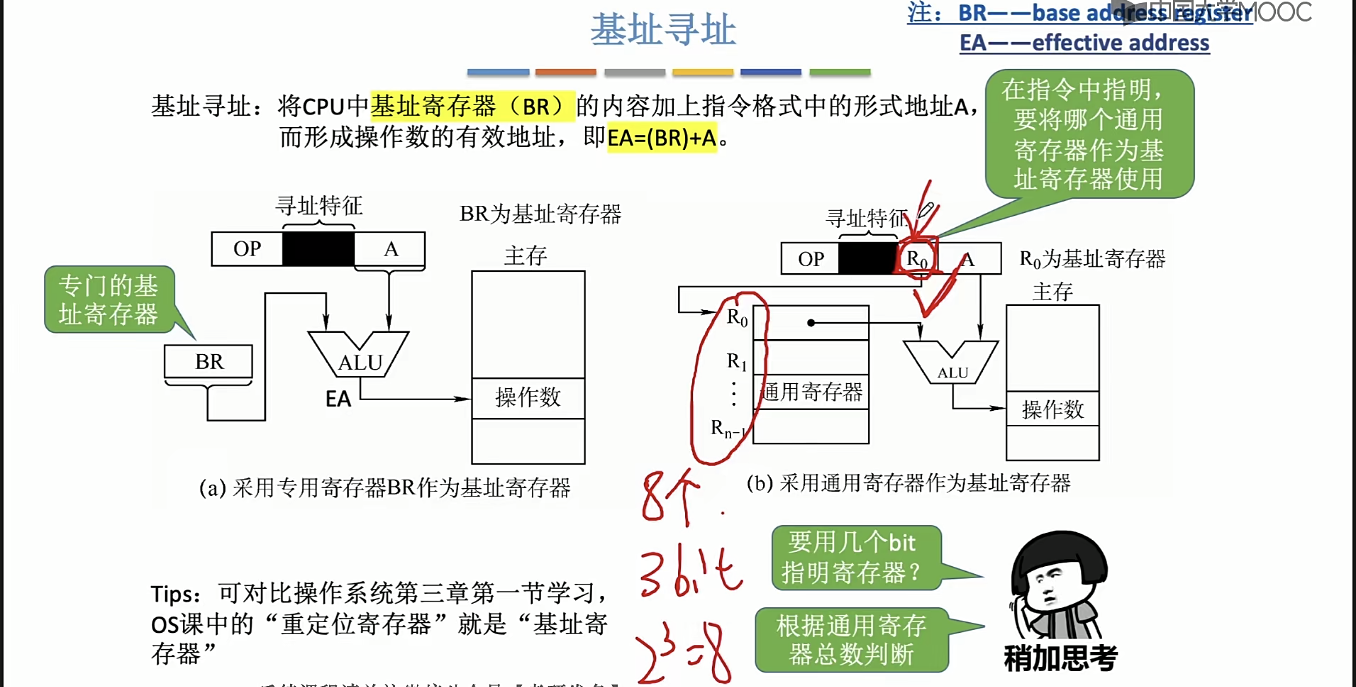

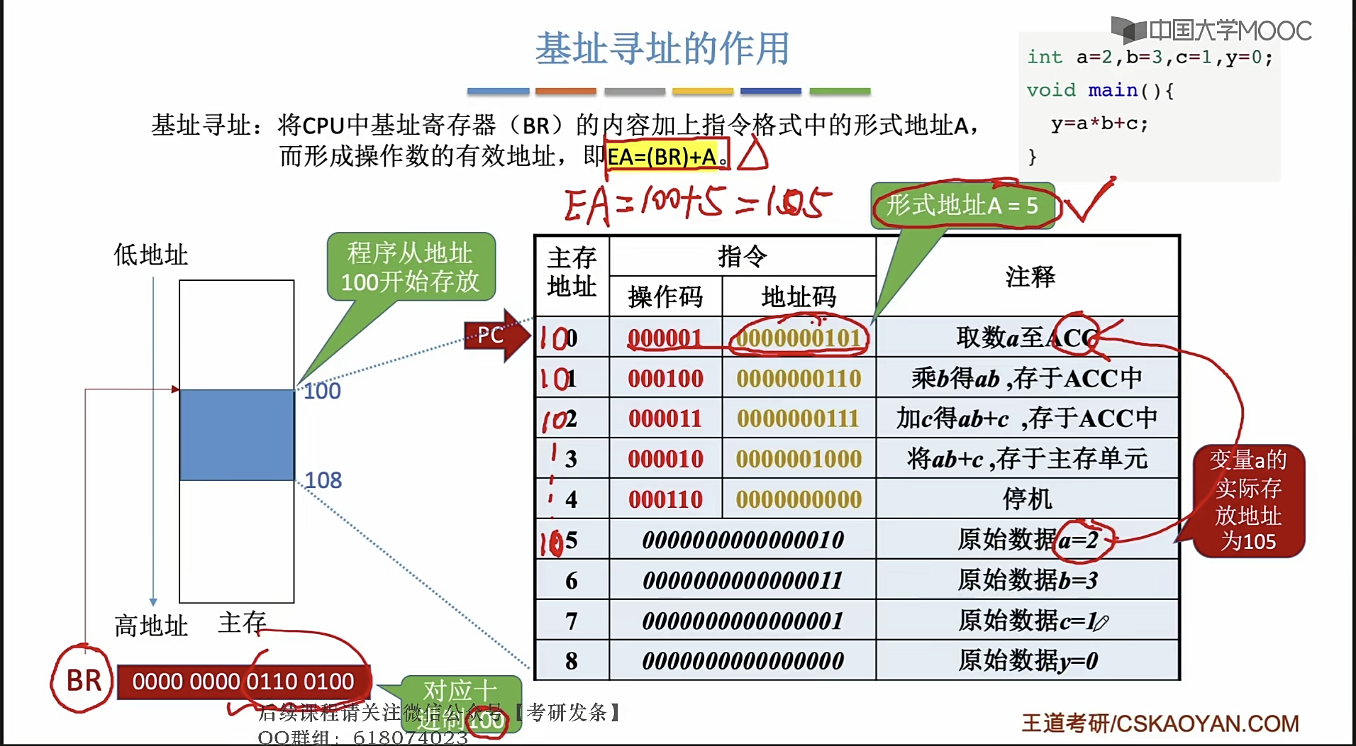

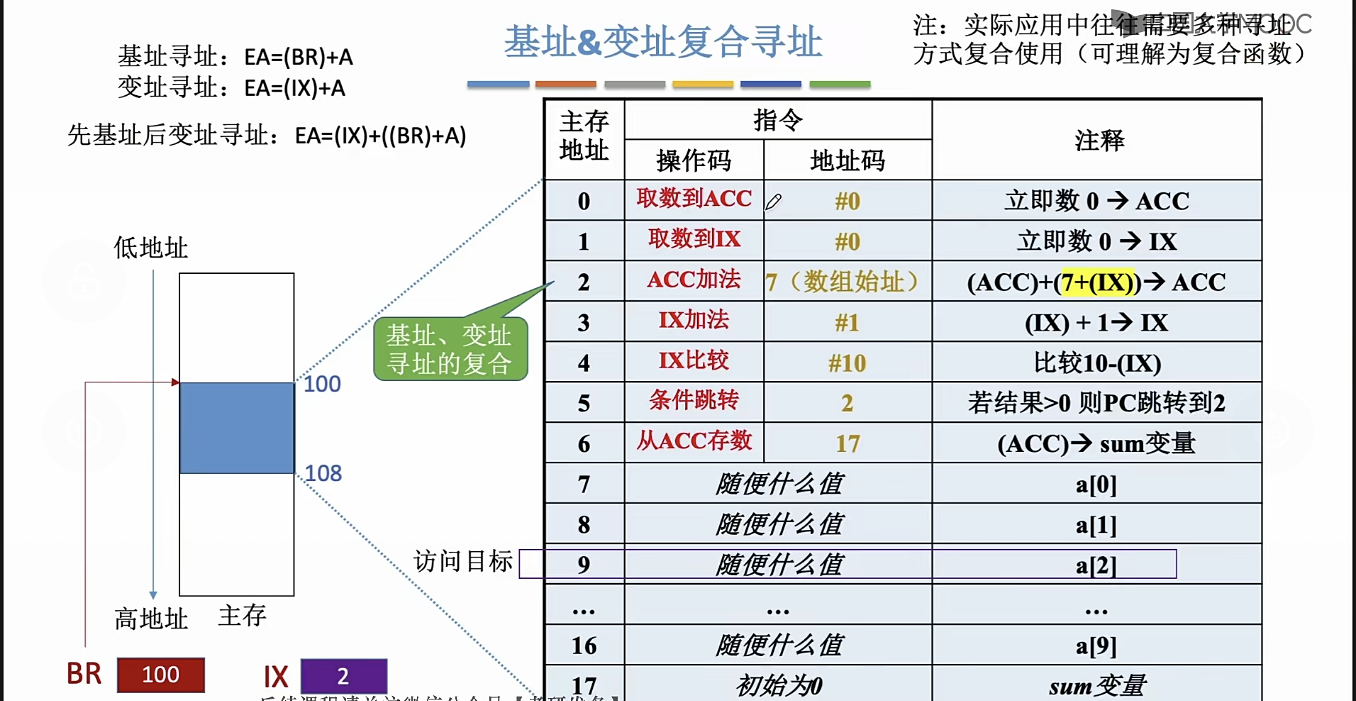

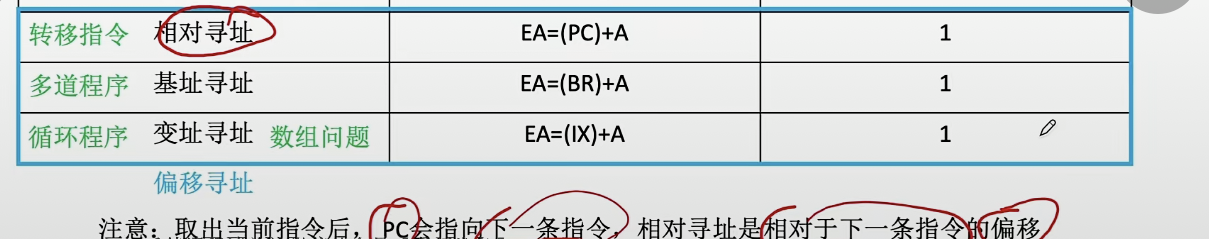

4.4.6:基址寻址

A存放偏移量

作用
优点：便于程序“浮动”，方便实现多道程序并发进行
采用基址寻址无需修改指令中的地址码
注意：基址寄存器是面向操作系统的，其内容由操作系统或管理程序确定。在程序执行过程中，基址寄存器（BR）的内容不变（作为基地址），形式地址可变（作为偏移量）
当采用通用寄存器作为基址寄存器时，可由用户决定哪个寄存器作为基址寄存器，但内容仍由操作系统确定。
优点：扩大寻址范围
