Openharmony(鸿蒙)适配 RK3568触摸屏(7寸GT911)

        注意：openharmony的触摸屏适配涉及 Linux内核 + Linux应用层

        其实说难不难，说简单也不简单，如果你对Linux内核熟悉，基本成功50%，如果你对Linux应用层熟悉那就100%了。主要还是可以看懂别人到底想干嘛，按照基本触摸屏的传统编写思路去分析就可以了。

1、前情

        openharmony的触摸与传统的不一样。

        传统触摸驱动比如QT，他们都是利用tblib这个库来进行获取屏幕触摸，其实就是Linux内核上报触摸数据 + 应用层获取解析。

        openharmony触摸驱动，其实差不多，但是还是很有差别，而是抛弃编写对应的Linux内核屏幕驱动，抛弃tblib库 获取屏幕触摸数据，这就是麻烦之处。其实仔细去看源码，你会发现是自己造轮子，有点多此一举，但是他们是为了兼容RTOS和Linux之类的区分，也是可以理解的。

2、openharmony移植修改篇

        2.1、修改hcs文件

        openharmony的hcs文件类似设备树，但是比设备树复杂一点，主要是分的太杂，跟大公司分一个业务一样，分的太开造成的不容易理解，但是容易找对应的负责人。

        我们只需要修改两个hcs文件，分别是input_config.hcs、device_info.hcs。

        2.11 device_info.hcs修改

        device_info.hcs：主要就是匹配作用，跟设备树一样，需要关注的是名字，deviceMatchAttr对应input_config.hcs，moduleName对应.C代码对应匹配。

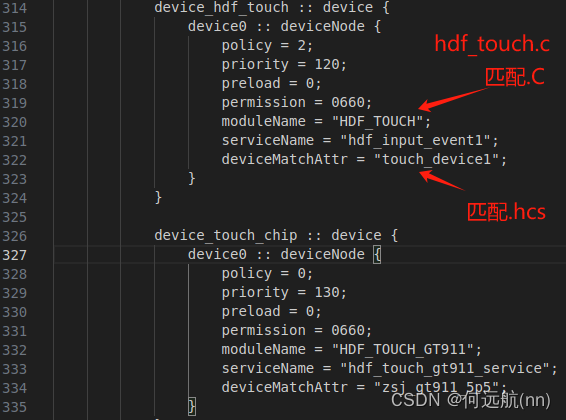

        如上图所示，我们只需要关注两个节点，device_hdf_touch和device_touch_chip。

        因为我们后面只需要修改这两个节点对应的input_config.hcs的对应节点 和 相对应的.C文件代码。

        2.12 input_config.hcs文件修改

        input_config.hcs：获取屏幕的参数、使用哪个i2c，i2c地址、复位和中断引脚是哪个等等。

        HDF_TOUCH节点：



                                                         图.input_config-01

        我们需要目前需要关注的节点：

        match_attr：对应上面device_info.hcs的match_attr。

        inputAttr：自己屏幕的参数。

        busConfig->busType:触摸是I2C；busConfig->busNum：我使用I2C的是i2c0; 之后这个节点剩下的就是对应的I2C引脚的寄存器跟引脚号信息，跟Linux一样需要配置初始化，我不知道，但是我们有办法初始化它，后面有介绍，所有先这样子。

        pinConfig：intGpio中断引脚，这个看自己原理图使用了哪个，这个还是很好找的，比如PA0，就是0； 剩下的触摸屏的复位引脚 以及 寄存器配置信息，暂时不理会，我也不知道寄存器信息。

        这样子，对于HDF_TOUCH节点我们就全部定义好了。

         HDF_TOUCH_GT911节点：

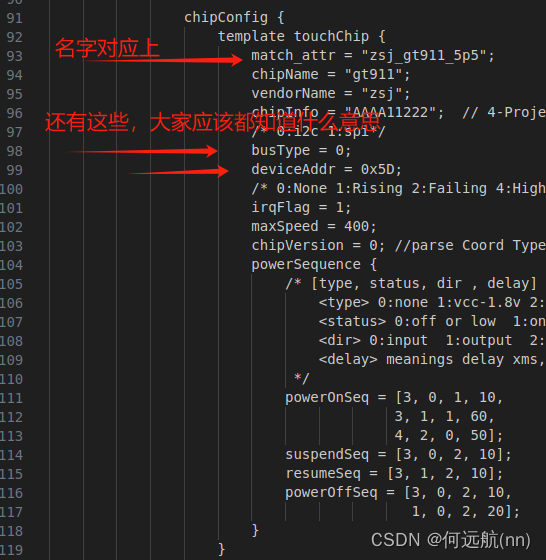

                                                        图.input_config-02

        上面的图是什么意思，大家应该都猜得出来，就是对应我们需要修改的第二个节点，对应device_info.hcs的HDF_TOUCH_GT911节点。

        主要关注busType和deviceAddr、irqFlag中断引脚的触发方式，对应好自己的I2C地址。

         是不是感觉分得很开，是这样的，所以说，openharmony的代码很不友好，其实仔细看，里面很多辣鸡代码，比如上一段时间很兴起的软总线，其实就UDP广播+加密+TCP，但是介绍会上又是另一种说法了，但是其实总比没有好，还是挺不错的。

        好了，到此为止，我们就已经修改完openharmony的hcs文件配置了，离我们完整的修改就差.C的修改。



        2.2、修改.C代码文件

        2.21、修改hdf_touch.C

               名字（device_info.hcs对应） 其他函数不需要管，看这个就行

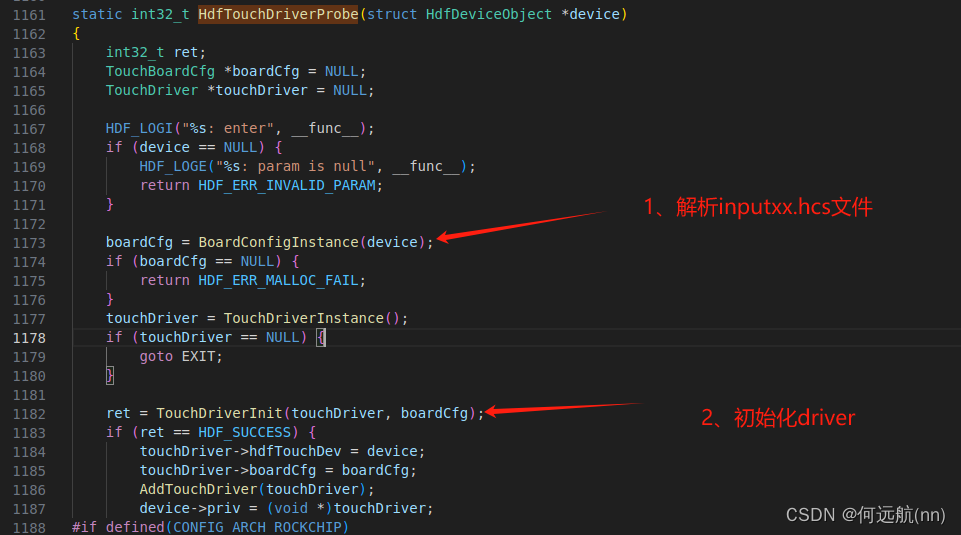

        大概的流程：1、解析图.input_config-01的配置信息（屏幕参数、引脚信息等等）2、I2C的初始化，就是打开I2C。

        我们这里只看TouchDriverInit- ->>TouchSetupBus，这个是函数是需要重点修改的，其他的我相信大家都看得懂，简单到爆。

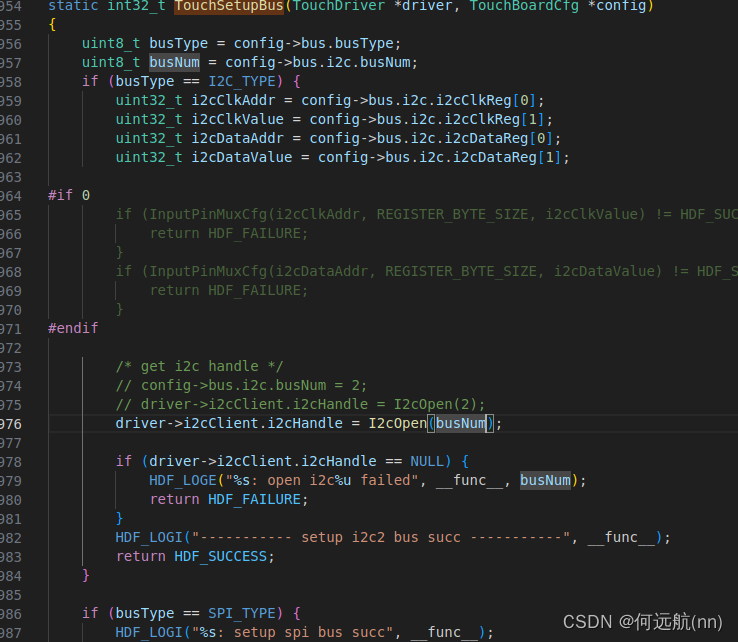

        TouchSetupBus：

        这个函数里面有关于对I2C的引脚初始化，因为这些初始化必定出错，因为我们根本就没有配置对应的引脚信息，我们注释掉，其他就无所谓了。如果启动打印可以成功，说明I2C初始化完毕。

        这里可以追踪他，这个I2C初始化对应哪个呢，其实仔细观察，就是Linux的I2Cadapter的获取注册，在i2c_adapter.c可以看到Linux的注册，这里函数打开。

        2.22、修改touch_gt911.c

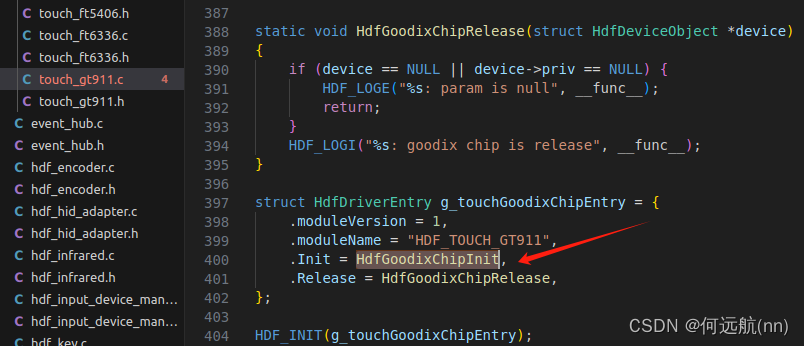

        大家应该都看得到，名字（device_info.hcs对应）、匹配函数，都是需要重点关注的。

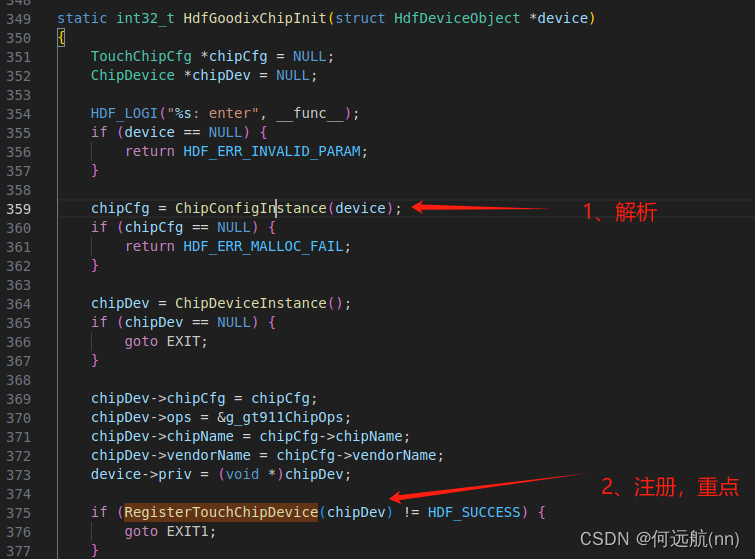

       大概的流程：1、首先也是解析配置信息，获取deviceAddr、irq_flag等等的信息。2、注册gt911驱动。

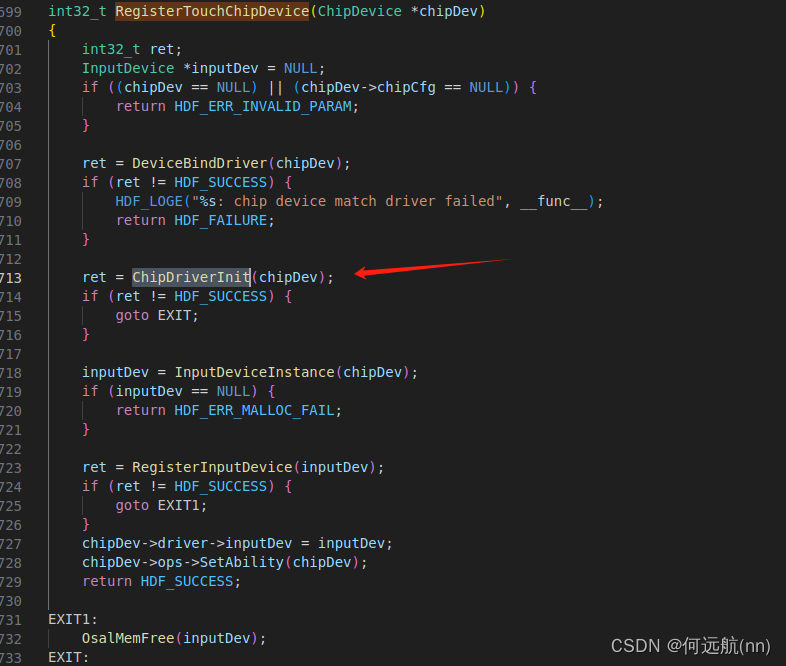

        我们重点关注这个函数RegisterTouchChipDevice -->>ChipDriverInit函数，里面才是重点修改，其他的函数，我们很轻易就可以看懂，且不需要修改。

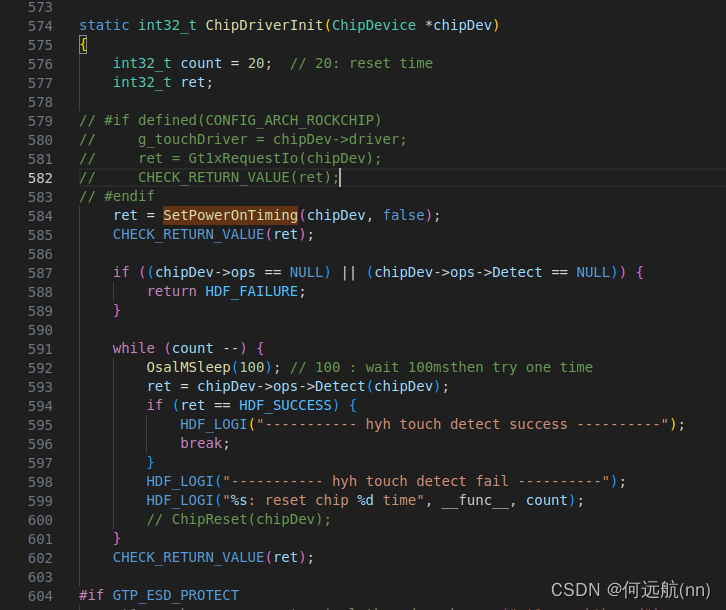

1、ChipDriverInit：

        这个函数的流程：1、首先SetPowerOnTiming初始化屏幕的复位和中断引脚信息等等。2、chipDev->ops->Detect检测屏幕的I2C是否通过。3、固件更新。 4、SetupChipIrq注册触摸中断获取数据函数。

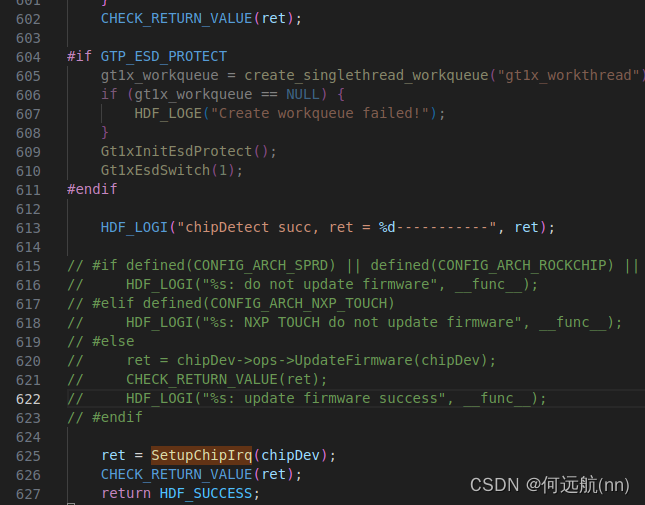

1、我们只需要保留这几行代码，就是检测I2C到底有没有检测到屏幕、以及SetupChipIrq注册触摸中断，其他一律不需要，我相信写过这个屏幕的驱动的人都是比较了解这个流程。

2、SetPowerOnTiming：里面初始化复位GPIO，我们不需要，因为我们根本不知道对应的关系。

3、后面注释的代码是更新什么固件，我们更不需要了。

2、修改对应的触摸接收函数 ParsePointData：

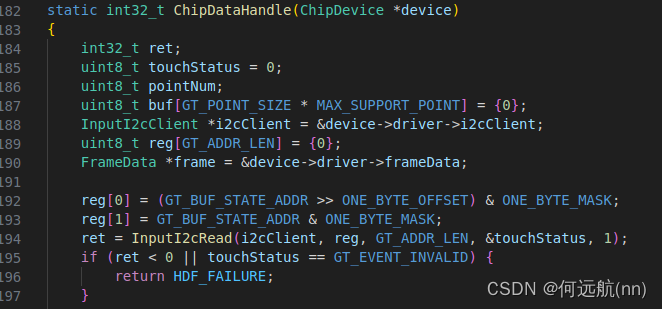

 SetupChipIrq其实最终注册给Linux的中断函数是

        我们需要修改的是ChipDataHandle-->>ParsePointData函数。

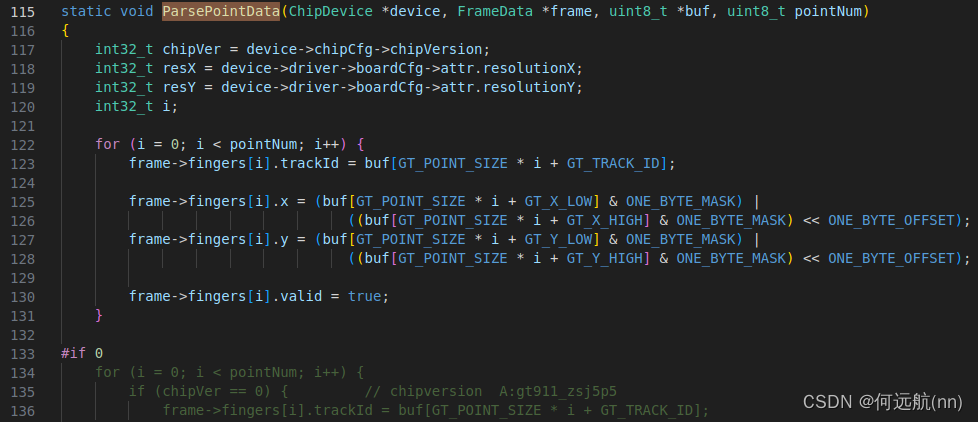

        ParsePointData：

        里面就是针对各种情况编写的屏幕坐标点上报 x\y转换，太无语了，编写过GT911的应该知道怎么修改，这里贴上代码，其实就本本分分的就可以了。

        到此为止，我们修改了配置文件和.C代码，就已经全部完成了，总结一下我们需要修改的内容：

        1、打开I2C，注册到openharmony的驱动上。

        2、检测屏幕I2C是否存在，注册屏幕被按下触发中断的函数。

        其实就这几个部分，但是回顾上文，我们好像还缺少了对I2C的引脚的初始化、对中断引脚和复位引脚的初始化 这三个。但是我们又不知道对应的I2C寄存器信息，引脚的寄存器信息，那怎么办？？？？？

        那谁知道呢？很显然！！开源大哥Linux知道，而我们的openharmony就是在Linux上的，所以，我们可以在Linux原有的GT911驱动上指定我们对应的信息，然后在总线匹配的.C文件中，我们修改驱动，只对引脚初始化，其他不要，好了，那么现在就解决了。

3、Linux移植修改篇

        3.1、修改设备树

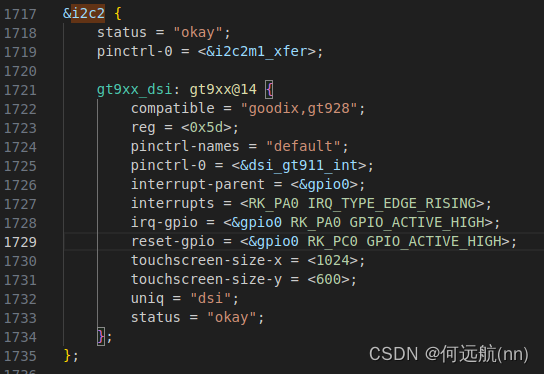

                指定好对应的I2C引脚、复位引脚、中断引脚就可以了



        3.2、修改平台匹配.C文件 （ goodix.c）

           大家如果编写过过pinctrl的总线驱动或者自身有了解过pinctrl机制，就知道，在平台总线匹配的时候，会在对应的过程找到设备树的引脚信息，进行引脚的初始化。



        这个函数就是去找pinctrl的总线的驱动里面的等等配置函数初始化，不难，也不算简单。

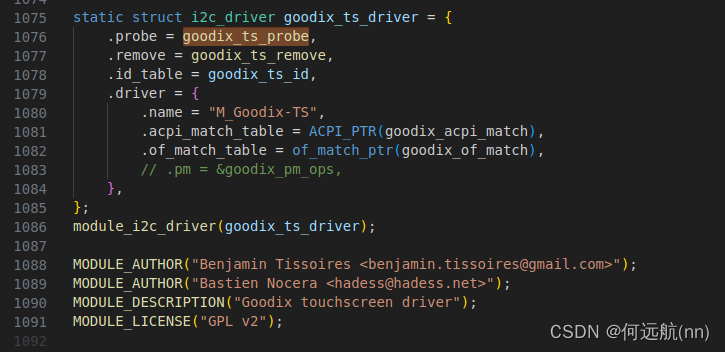

        之后就是大家熟悉的总线模型了

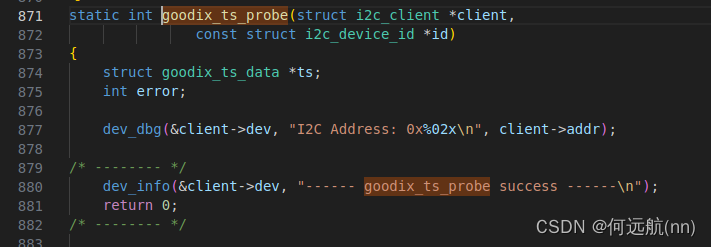

        之后就是goodix_ts_probe：

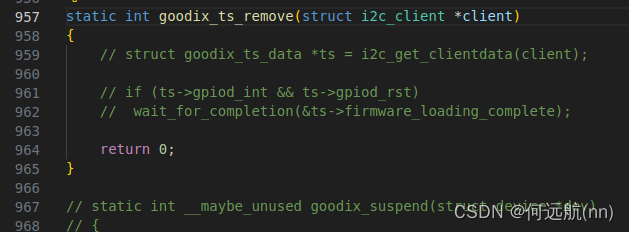

        总之，基本都不要，只需要Linux的引脚初始化

        好了，这下我们都修改完毕了，期间有可能的问题就只是屏幕是否可以检测到、是否中断接收到数据等细节问题，移植完毕。可以在屏幕上触摸啦。

        其实今年年初接触这个的时候，就已经移植好了，一直想编写分享，网上看到的大多是只处理Linux的屏幕驱动这个就可以，其实跟Linux那边的触摸屏驱动没关系，这个是独立开来的，所以大家可以先在Linux上验证自己的屏幕硬件没问题，再进行移植。

 额外：

        回头看过去，其实原理很简单，如果大家是从单片机一步步走过来的，那么这个移植其实并不难，都是套来套去，只不过框架性的问题。​​​​​​​
