【重新安装JLink后,Jscope报错】

重新安装JLink后,Jscope报错

问题描述:
安装JFlash版本1后,删除,重新安装JFlash版本2;

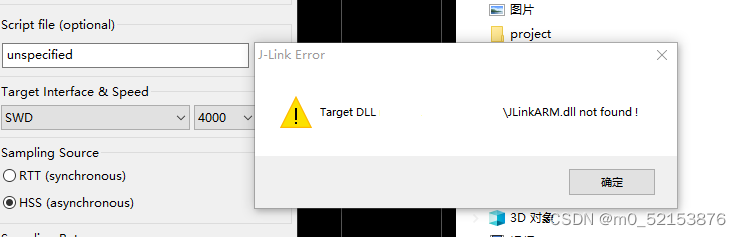

安装JScope,打开后报错:JLinkRAM.dll 找不到;
如图:
在这里插入图片描述
问题分析:
JScope软件从JFlash版本1的安装位置找JLinkRAM.dll;
JFlash版本2的安装位置和版本1的安装位置不同,故找不到JLinkRAM.dll;
卸载重新安装后依旧报错;
问题解决:
修改注册表,3处均需修改

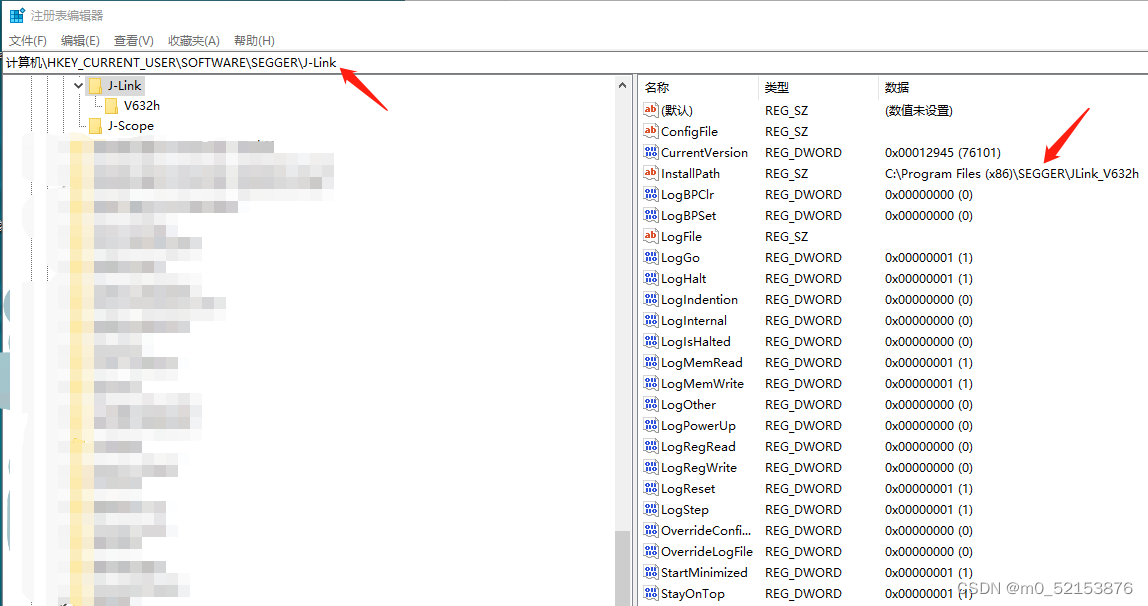

  1. 注册表位置1:HKEY_CURRENT_USER\Software\SEGGER\J-Link
    在这里插入图片描述

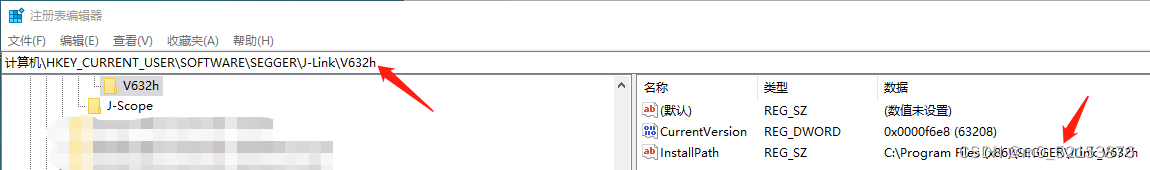

  2. 注册表位置1:HKEY_CURRENT_USER\Software\SEGGER\J-Link\V632h
    在这里插入图片描述

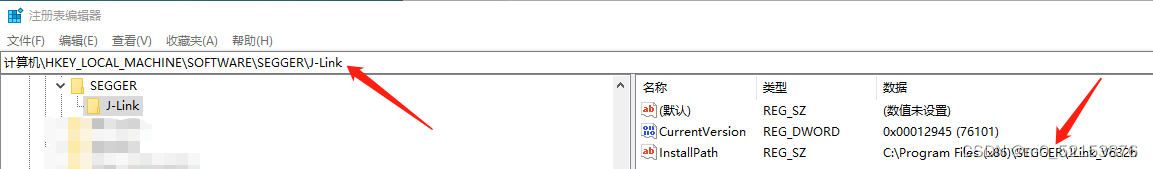

  3. 注册表位置1:HKEY_LOCAL_MACHINE\SOFTWARE\SEGGER\J-Link
    在这里插入图片描述

### 如何使用 JLinkJScope 进行调试和数据分析 #### 安装必要的软件包 为了能够顺利运行J-Scope功能,除了拥有一个JLink V9或更高版本之外,还需安装特定的软件组件。具体来说,需下载并安装`JLink_Windows_V614b.exe`以及`Setup_JScope_V611m.exe`这两个应用程序来设置环境[^1]。 #### 测试代码编写 对于希望监控的数据变量,在目标设备上的固件中加入循环结构以便于观察其变化趋势。例如: ```c while (1) { delay_1000us(); icnt += 2; delay_1000us(); icnt -= 2; } ``` 这段简单的C语言代码片段展示了如何创建一个不断更新计数器值的过程,从而可以被后续用于分析数据流特性[^2]。 #### 配置J-Scope软件 启动J-Scope之后,按照界面提示完成基本参数设定,比如连接至正确的J-Link接口、指定待监测的目标地址空间范围等操作。这些配置步骤确保了可以从目标系统获取所需信号样本。 #### 数据采集与可视化展示 一旦上述准备工作就绪,则可以通过点击“Start”按钮开始记录来自嵌入式系统的实时数据;随后利用内置图表绘制工具直观呈现所收集的信息曲线图,帮助工程师快速理解程序执行状态下的动态行为模式[^3]。 #### 替代方案——RTT技术简介 当面临无法借助传统UART端口输出日志的情况时,考虑应用SEGGER Real Time Transfer(RTT)作为备选手段之一。此机制允许开发者经由SWD/JTAG链路发送字符串消息回主机侧显示终端,极大地方便了不具备物理通信接口的产品开发过程中的故障排查工作[^4]。
