前置知识：iptables，SNAT和DNAT。

项目简介

项目名称：利用iptables实现内网服务器发布

项目环境：centOS 7虚拟机（4台，2核2G），docker（24.0.4），Mysql（5.7.41），nginx，ssh，iptables等

项目描述：在本项目实战中，通过模拟企业实际环境，使用iptables发布内网实现内网服务器发布，并使用Docker来创建和管理相关服务。为了方便外网设备远程连接内网设备，设置SSH跳板机，提供高效和安全的网络通信方式。

项目步骤：

1. 设计网络拓扑结构图，并准备相关机器，对服务器进行职责划分。
2. 配置相关机器的网络连接设置，并确保网关防火墙机器能够连接外网。
3. 对防火墙机器进行配置，保证内网机器网络连接正常。
4. 在内网服务器上安装和配置Docker，并启动所需的服务。
5. 针对防火墙机器，配置防火墙规则以实现内网服务器与外网的通信。
6. 使用外网机器对配置结果进行测试和验证。

项目步骤

规划网络拓扑图

网络拓扑图规划中，内网使用192.168.121.0/24网段，共三台机器，职责如下：

1. ssh跳板机：负责提供内网机器的ssh远程连接，IP地址：192.168.121.5
2. MySQL服务器：负责提供MySQL服务，IP地址：192.168.121.10
3. Nignx Web服务器：负责提供web服务，IP地址：192.168.121.15

防火墙则使用与相连路由器相同的网段，我这里使用192.168.x.x代替，并与外网联。

所有机器均使用桥接模式，最后使用另一台机器对实验结果进行验证测试。

配置网络连接设置

1. 准备好相关机器之后为所有机器修改主机名称，以方便区分机器。

   # 修改主机名
   hostnamectl set-hostname 要修改的主机名


2. 关闭防火墙和seLinux

   除了防火墙机器外，其他内网机器均进行关闭防火墙和seLinux操作：

   # 关闭防火墙
   systemctl stop firewalld
   # 设置防火墙开机不自启动
   systemctl disable firewalld

   # 临时关闭seLinux
   setenforce 0
   # 永久关闭seLinux
   sed -i '/^SELINUX/ s/enforcing/disabled/g' /etc/selinux/config


3. 根据网络拓扑图，多所有机器进行网络连接设置，主要设置为静态IP和网关IP：

   各机器网卡配置文件/etc/sysconfig/network-scripts/ifcfg-ens33如下所示：
   MySQL

   BOOTPROTO="static"
   NAME="ens33"
   DEVICE="ens33"
   ONBOOT="yes"
   IPADDR="192.168.121.10"
   PREFIX="24"
   GATEWAY="192.168.121.1"
   DNS1="114.114.114.114"


   Nginx

   BOOTPROTO="static"
   NAME="ens33"
   DEVICE="ens33"
   ONBOOT="yes"
   IPADDR="192.168.121.15"
   PREFIX="24"
   GATEWAY="192.168.121.1"
   DNS1="114.114.114.114"


   ssh跳板机

   BOOTPROTO="static"
   NAME="ens33"
   DEVICE="ens33"
   ONBOOT="yes"
   IPADDR="192.168.121.5"
   PREFIX="24"
   GATEWAY="192.168.121.1"
   DNS1="114.114.114.114"


   网关防火墙

   由于网关防火墙需要进行双向的通信，所以，网关防火墙机器需要同时具备外网和内网IP地址，因此该机器需要配置两张网卡，两张网卡分别为ens33和ens37。

   ifcfg-ens33

   ens33的网址配置应与当前路由器的网段相同，我这里使用192.168.x.x代替。

   BOOTPROTO="static"
   NAME="ens33"
   DEVICE="ens33"
   ONBOOT="yes"
   IPADDR="192.168.x.x"
   PREFIX="24"
   GATEWAY="192.168.x.x"
   DNS1="114.114.114.114"


   ifcfg-ens37

   ens37的职责是与内网通信，所以该网卡不需要配置网关和DNS服务器地址

   BOOTPROTO="static"
   NAME="ens33"
   DEVICE="ens33"
   ONBOOT="yes"
   IPADDR="192.168.121.1"
   PREFIX="24"


   当所有机器配置修改配置文件之后，使用systemctl命令刷新服务，使配置生效

   systemctl restart network


   刷新完成之后使用ifconfig命令查看各机器IP地址：

   如果没有ifconfig命令，可以使用如下命令进行安装

   # 当然Linux查看IP地址的命令有很多不一定要使用这个
   yum install -y net-tools


   配置结果:

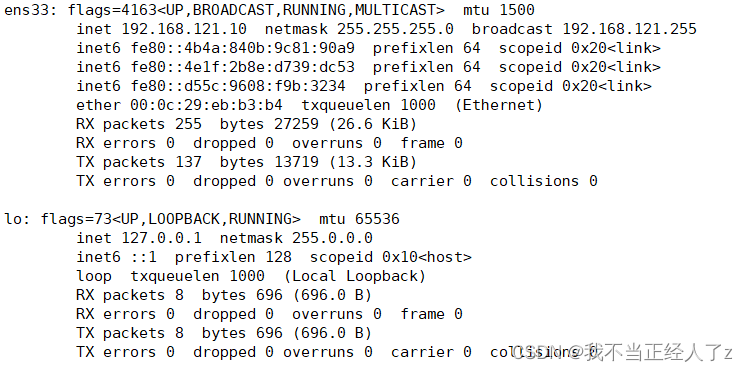

   MySQL

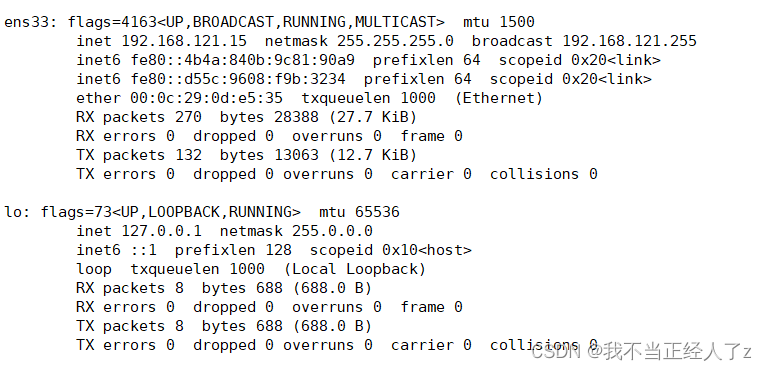

   Nginx

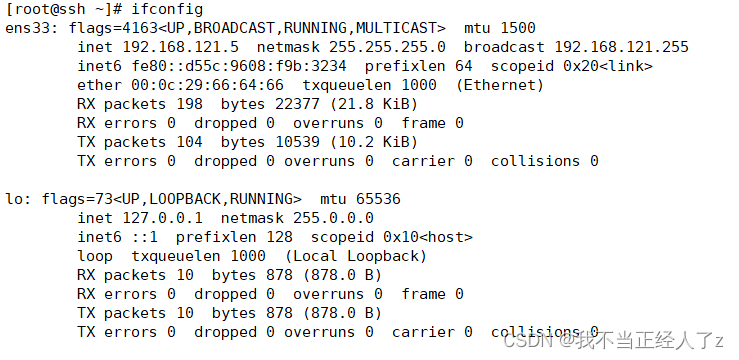

   ssh

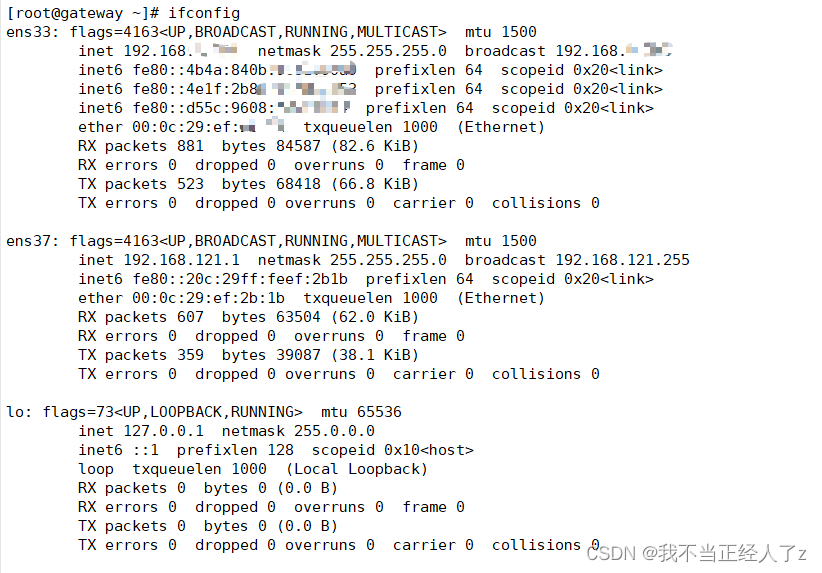

   网关防火墙

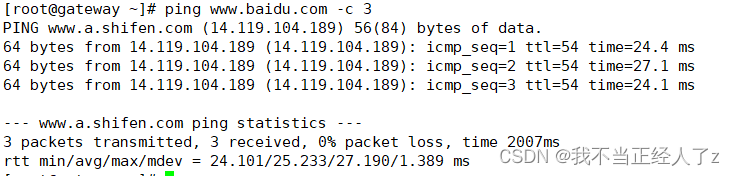

   • 当防火墙机器配置完毕之后，应当能够确保防火墙机器能够上网，这里可以使用ping命令进行测试

     ping -c 3 www.baidu.com


     测试结果：



   1. 如何给Linux系统配置静态IP：

   在/etc/sysconfig/network-scripts/目录下有Linux的网卡的同名配置文件，一般添加或修改如下配置即可：

   # 其中将BOOTPROTO改为static/none都可
   # 设备名称应和网卡名称相同

   BOOTPROTO="static"
   NAME="ens33"
   DEVICE="ens33"
   ONBOOT="yes"
   IPADDR="192.168.x.x"
   PREFIX="24"
   GATEWAY="192.168.x.x"
   DNS1="114.114.114.114"


   2. 如何给Linux机器配置两张网卡：

   这里使用的是vmware的虚拟机，在vmware的虚拟机配置中最下方有个添加，点击添加，选中网络适配器即可。这里默认创建ens37名称的网卡，然后还要自己编写ens37的配置文件，直接复制原有的ens33再修改即可，配置名称应当命名为ifcfg-ens37，文件中ens33内容都要改为ens37。

   3. 当设置了内网地址之后，windows实体机可能会无法使用用xhsell连接这些机器，导致不方便配置，可以给Windows实体机加一条路由下一跳的规则：

   # 在Windows cmd中运行如下命令
   route add 192.168.121.0/24 192.168.x.x


4. 开启防火墙机器的路由转发功能

   在给网关防火墙配置好IP地址之后，由于网关防火墙还需要承担路由转发的职责，所以还需要打开网关防火墙的路由转发功能，配置如下：

   # 临时打开
   # 这里必需使用重定向改写该文件，该文件不支持使用vim修改（只读）
   echo 1 > /proc/sys/net/ipv4/ip_forward

   # 永久开启
   # 这里可以直接进入文件改写
   echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
   # 改写配置之后刷新服务
   sysctl -p


配置防火墙SNAT规则

当完成各个机器的相关配置之后，则需要给防火墙配置SNAT规则，使内网机器能够上网。配置命令如下：

# 给内网的192.168.121.0网段配置SNAT
iptables -t nat -A POSTROUTING -s 192.168.121.0/24 -o ens33 -j SNAT --to-source 192.168.x.x

# 添加SNAT防火墙规则之后可以查看
iptables -t nat -L

给防火墙机器添加相应规则之后，内网机器使用ping命令验证内网机器能够与网站通信。

ping -c 3 www.baidu.com

测试结果：

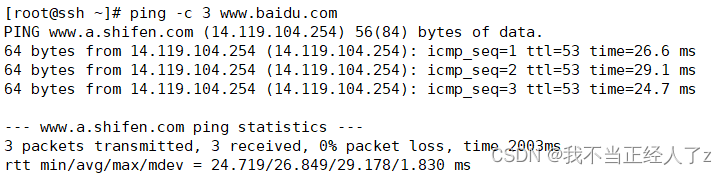

ssh跳板机：

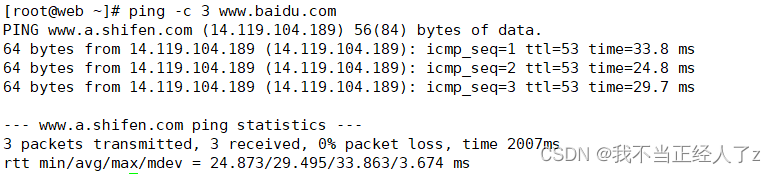

Nginxweb服务器：

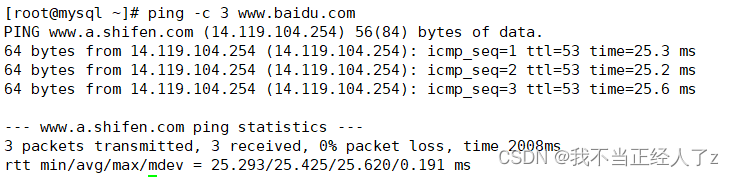

MySQL服务器：

启动服务

我们给防火墙配置相关SNAT规则以及确保内网机器能够与外网进行数据交换之后，我们就可以在内网机器上安装docker并启动相应的服务。

安装docker

centOS 7安装docker使用如下一系列命令

#安装工具包
yum install -y yum-utils

# 使用工具包自动下载docker，这是官方的源，\续行符
yum-config-manager \
    --add-repo \
    https://download.docker.com/linux/centos/docker-ce.repo

#安装docker-ce软件
yum install docker-ce docker-ce-cli containerd.io docker-buildx-plugin docker-compose-plugin -y

# 启动docker服务
systemctl start docker

# 设置开机自启动
systemctl enable docker

在给内网服务器安装好docker之后，使用systemctl命令查看docker的运行状态，确保doker安装成功

systemctl status docker

部署相应服务

确保机器安装好docker之后，我们就可以使用docker部署相应的服务。

MySQL

# 拉取MySQL镜像，拉取时不指定镜像版本默认拉取最新版本
docker pull mysql[:version]

# 查看mysql镜像
docker images

# 确保安装好MySQL镜像之后就可以创建容器了，不指定版本默认使用最新镜像，如果该版本镜像不存在，则自动拉取
# mysql容器创建时需要指定密码，这里指定为123456
docker run -d -p 3306 -e MYSQL_ROOT_PASSWORD="123456" --name Mysql-server msyql[:version]

Nginx

# 拉取Nginx镜像
docker pull nginx[:version]

# 查看nginx镜像
docker images

# 创建nginx镜像
docker run -d -p 8090 --name Nginx-server Nginx[:version]

确定服务正在运行

当所有镜像成功创建之后，可以使用docker命令查看容器运行状态

docker ps -a

mysql和nginx容器运行状态：

配置防火墙DNAT规则

完成服务启动之后，给防火墙配置DNAT规则，使外部机器能够访问内网服务器。命令如下：

# DNAT规则应当分别进行精确转发

# ssh跳板机DNAT转发规则
iptables -t nat -A PREROUTING -d 192.168.x.x -p tcp --dport 22 -i ens33 -j DNAT --to-destination 192.168.121.5

# Nginx服务器DNAT转发规则
iptables -t nat -A PREROUTING -d 192.168.x.x -p tcp --dport 8090 -i ens33 -j DNAT --to-destination 192.168.121.15

# MySQL服务器DNAT转发规则
iptables -t nat -A PREROUTING -d 192.168.x.x -p tcp --dport 3306 -i ens33 -j DNAT --to-destination 192.168.121.10

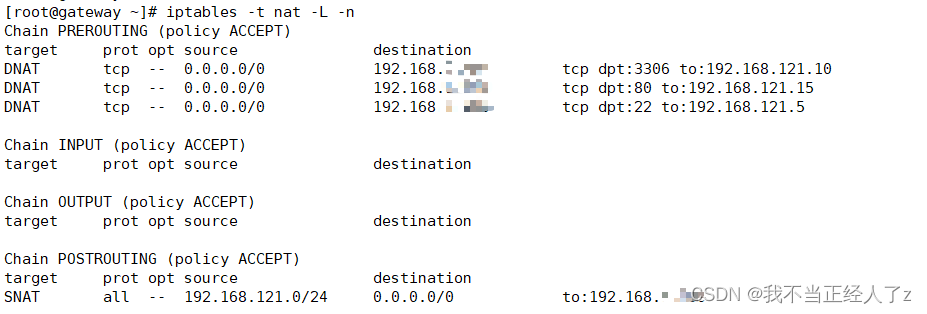

配置完成之后，可以使用iptables -t nat -L命令查看防火墙规则

结果如下所示：

项目结果验证

前面所有步骤完成之后，可以使用与防火墙处于同一网段下的机器访问内网服务器进行验证。

Mysql服务验证

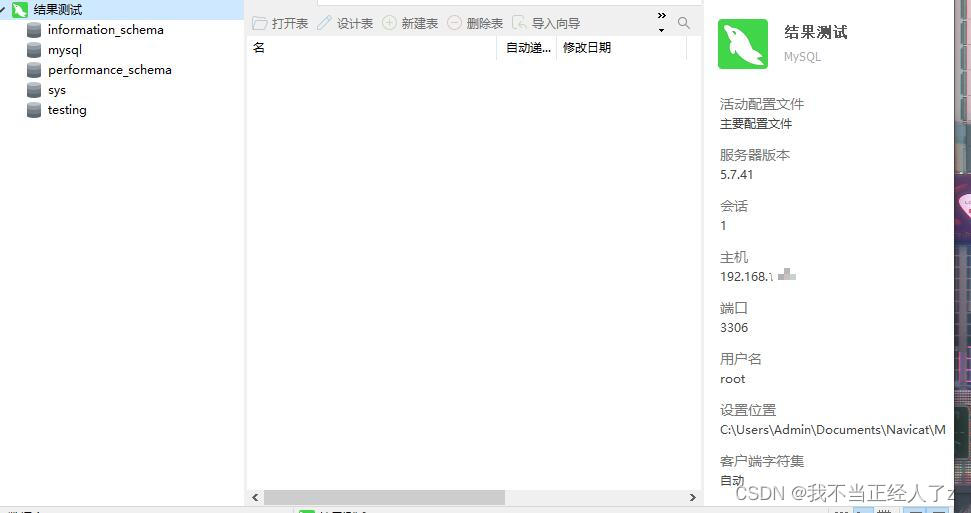

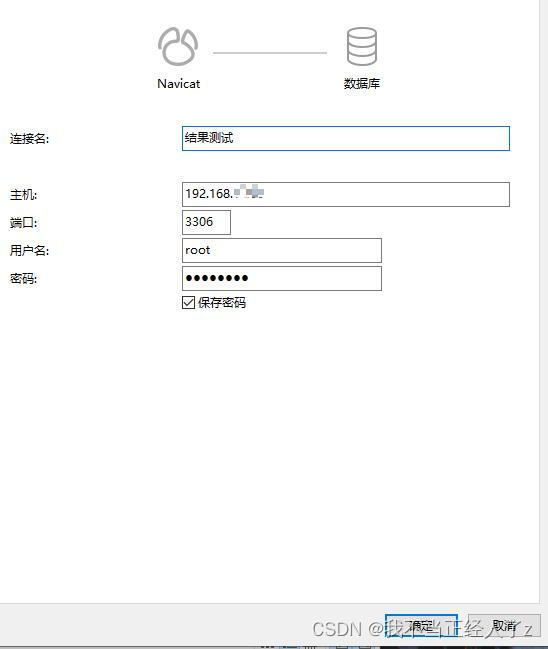

预期结果：外部机器能够远程访问Mysql服务，这里使用navicat软件测试连接。

测试结果：

Nginx服务验证

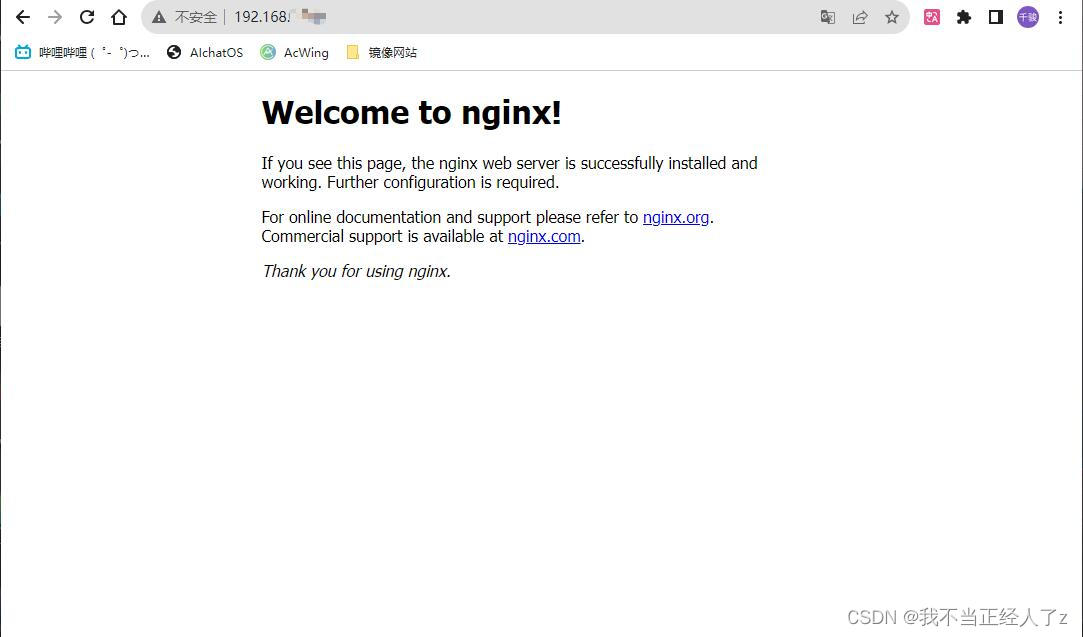

预期结果：外部机器能够远程访问网关的80端口会自动转发到Nginx提供的web网站服务，由于这里没有对nginx的主页进行修改，预期结果应当是nginx的欢迎界面。

测试结果：

成功链接。

ssh跳板机功能

预期结果：由于其他网段机器无法直接访问内网机器，通过访问网关的22号端口会自动转发到ssh跳板机上，然后通过该跳板机能够连接其他内网机器。

测试结果：

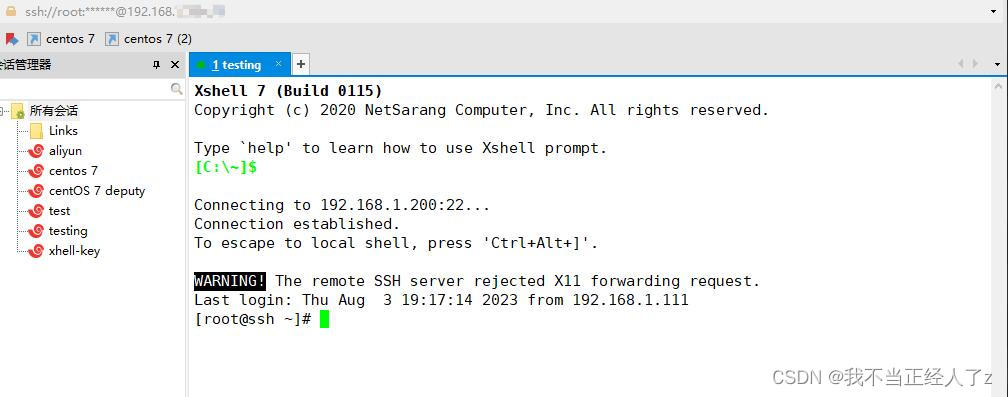

直接连接防火墙的22号端口发现直接转发到ssh跳板机上了

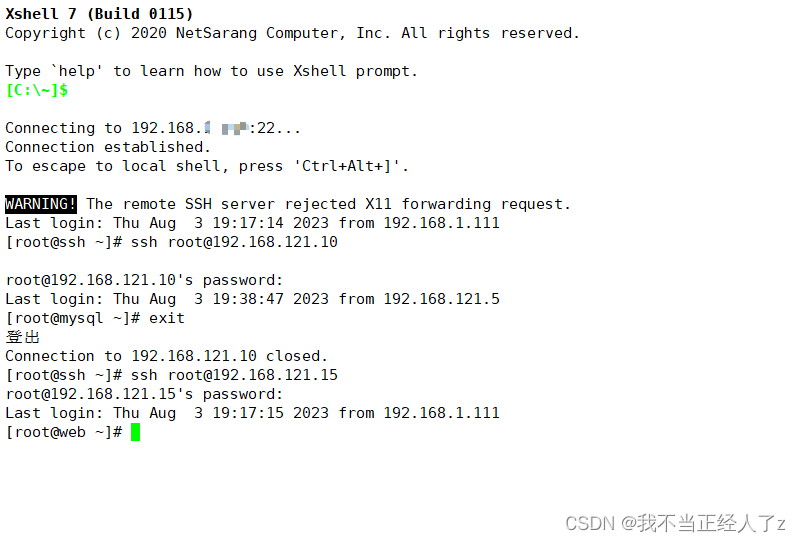

测试能否连接其他内网机器

项目心得

1. 第一次将网络和服务联系起来，让我对网络的运作和理解更加深刻。
2. 在写项目过程中遇到了很多的问题，让我对网络的纠错能力大大加强，并且对抓包软件的使用更加熟练。
3. 在完成项目之后，更加认识到一个完整的项目规划的重要性。
