UML（Unified Modeling Language）是一种用于设计软件蓝图的可视化建模语言，它提供了类、接口和类之间的多种关系（如依赖、关联、聚合、组合、泛化、实现）的表示方法，有助于简化软件系统的理解和设计，降低开发成本。类图是UML中的关键元素，展示了类、接口及其静态结构和关系。在软件开发全周期中，类图都具有重要价值。
UML建模语言
建模语言（UnifiedModelingLanguage，UML）是用来设计软件蓝图的可视化建模语言，1997年被国际对象管理组织（OMG）采纳为面向对象的建模语言的国际标准.
建模语言能为软件开发的所有阶段提供模型化和可视化支持。而且融入了软件工程领域的新思想、新方法和新技术，使软件设计人员沟通更简明，进一步缩短了设计时间，减少开发成本。
类
(1)类名（Name）是一个字符串，例如，Student。
(2)属性（Attribute）是指类的特性，即类的成员变量。UML按以下格式表示：
[可见性]属性名:类型[=默认值]
例如：-name:String
注意：“可见性”表示该属性对类外的元素是否可见，包括公有（Public）、私有（Private）、受保护（Protected）和朋友（Friendly）4种，在类图中分别用符号+、-、#、~表示。
(3)操作（Operations）是类的任意一个实例对象都可以使用的行为，是类的成员方法。UML按以下格式表示：
[可见性]名称(参数列表)[:返回类型]
例如：+display():void。

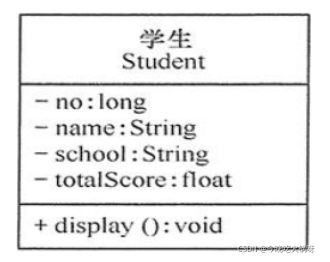

学生类的UML表示。
接口

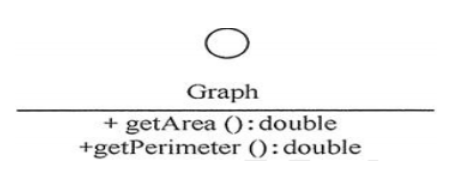

在UML中，接口使用一个带有名称的小圆圈来进行表示。图形类接口的UML表示。
类图
类图（ClassDiagram）是用来显示系统中的类、接口、协作以及它们之间的静态结构和关系的一种静态模型。它主要用于描述软件系统的结构化设计，帮助人们简化对软件系统的理解，它是系统分析与设计阶段的重要产物，也是系统编码与测试的重要模型依据。

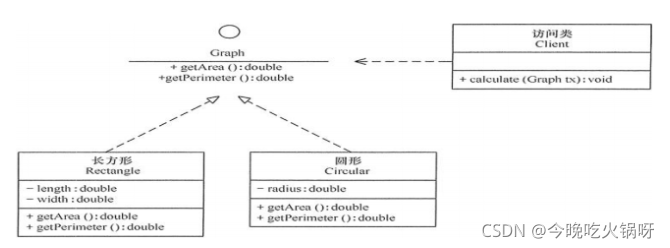

类图中的类可以通过某种编程语言直接实现。类图在软件系统开发的整个生命周期都是有效的，它是面向对象系统的建模中最常见的图。下图所示是“计算长方形和圆形的周长与面积”的类图，图形接口有计算面积和周长的抽象方法，长方形和圆形实现这两个方法供访问类调用。
类与类之间的关系
在软件系统中，类不是孤立存在的，类与类之间存在各种关系。根据类与类之间的耦合度从弱到强排列，UML中的类图有以下几种关系：依赖关系、关联关系、聚合关系、组合关系、泛化关系和实现关系。其中泛化和实现的耦合度相等，它们是最强的。
类继承类（泛化关系）is-a
类实现接口 （实现关系）
接口继承接口
类关联类：把一个类作为另一个类的属性 has-a
聚合关系：是整体和部分的关系，但是部分可以脱离整体而存在，学校–老师
组合关系：更强烈的关联关系，是整体和部分的关系，部分不能脱离整体存在， 头–嘴
类依赖类（依赖关系）：在一个类中使用另一个类，例如在方法中作为参数使用 use-a
对象之间耦合度最低的一种关联方式，是临时性的关联
依赖关系
对象之间耦合度最低的一种关系，具有临时性
依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类。
关联关系
是对象之间的一种引用关系，可以是单向，也可以是多向的

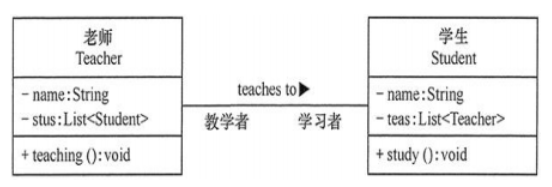

双向的关联可以用带两个箭头或者没有箭头的实线来表示，单向的关联用带一个箭头的实线来表示，箭头从使用类指向被关联的类。也可以在关联线的两端标注角色名，代表两种不同的角色。

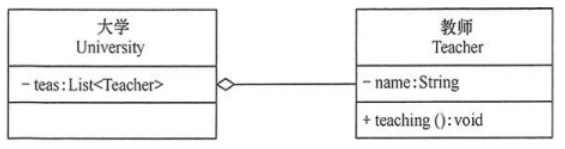

聚合关系
也是关联关系的一种，是强关联关系 has-a
成员对象可以脱离整体对象而独立存在

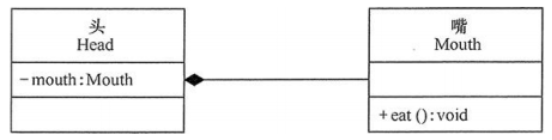

组合关系用带实心菱形的实线来表示，菱形指向整体。
组合关系
更强烈的关联关系，是整体和部分关系
部分不能脱离整体
泛化关系
对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系，是is-a的关系。

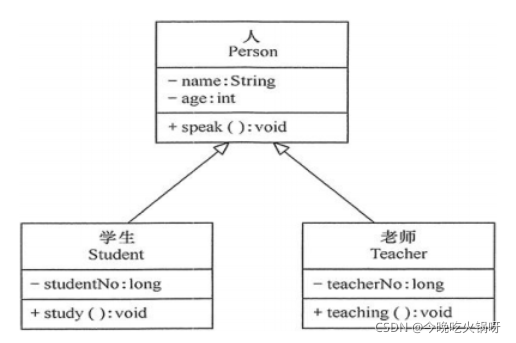

泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。在代码实现时，使用面向对象的继承机制来实现泛化关系。
实现关系
是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。

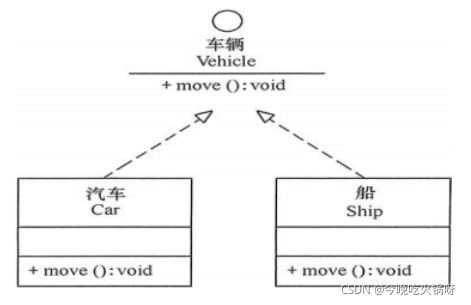

实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口
