ISE IOBUF原语使用

IOBUF

Xilinx原语之一，作为三态端口使用，用来连接FPGA双向inout接口

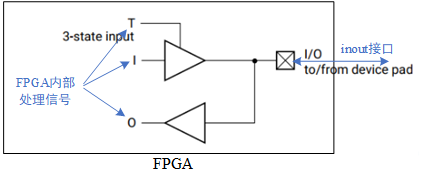

三态结构

代码例化

网上查找教程有如何添加原语例化模块

使用说明

T=0(低电平)--->IOBUF作为输出使用--->I接口信号输出给I/O接口

T=1(高电平)--->IOBUF作为输入使用--->I/O接口信号输入给O接口

另一种三态端口使用方法

使用三态端口，除了例化IOBUF原语，还可以直接写assign语句，如下

assign O = IO ;

assign IO = ~ T ? I : 1'bz ;

或

assign O = T ? IO : I ;

assign IO = ~ T ? I : 1'bz ;

补充

问题：如果两个FPGA的INOUT接口连接传输数据时，抓数发现信号不一致，接收的一方出现小脉冲

原因：两个板子没有共地
