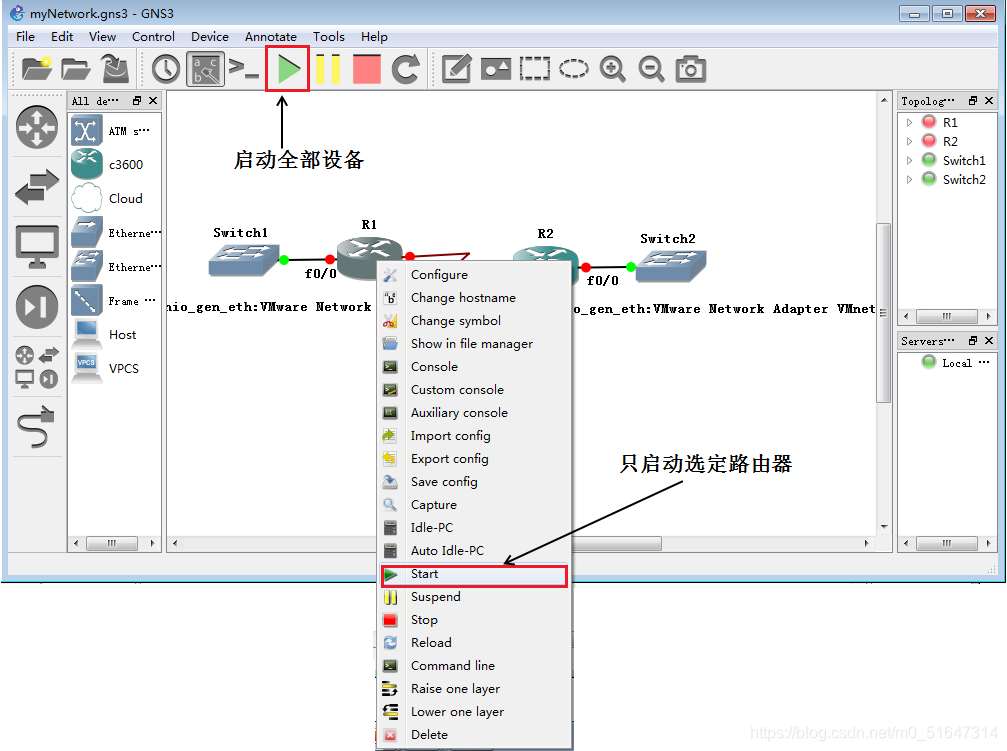

启动和配置GNS3

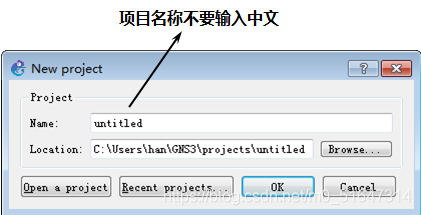

新建项目

在这里插入图片描述

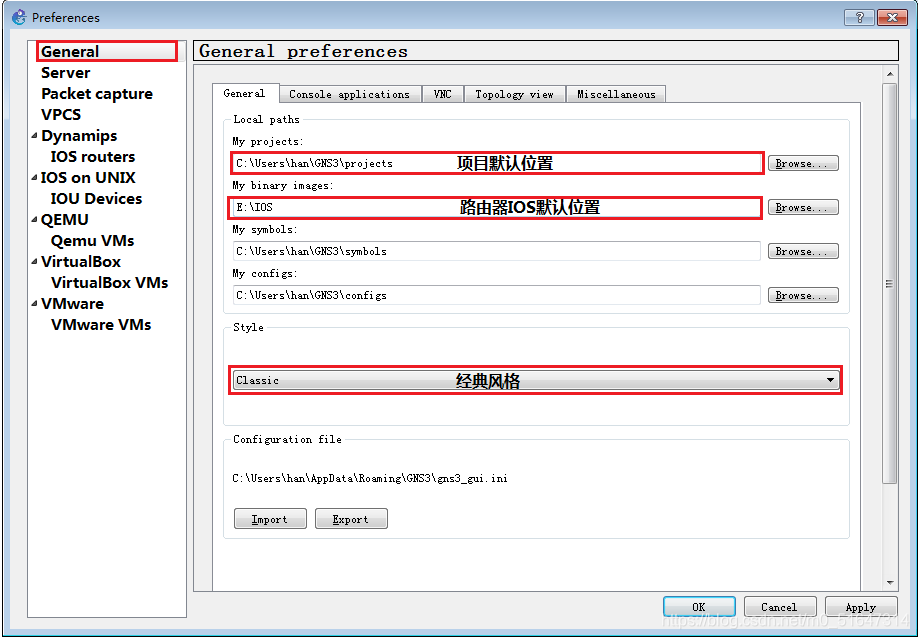

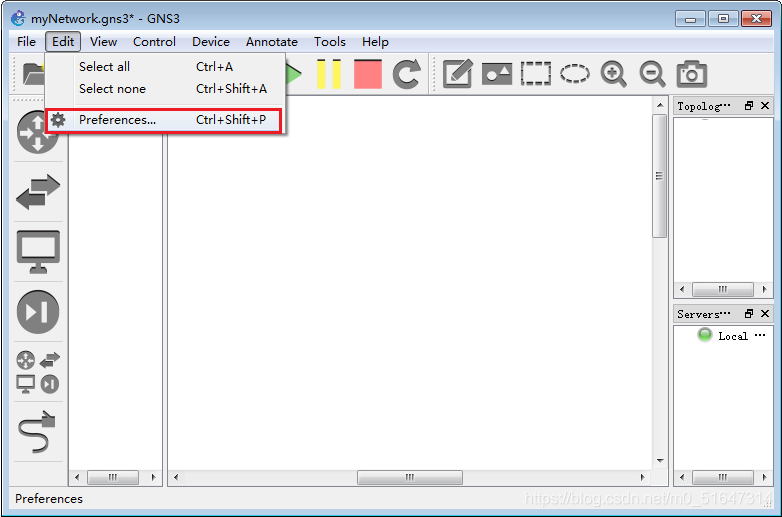

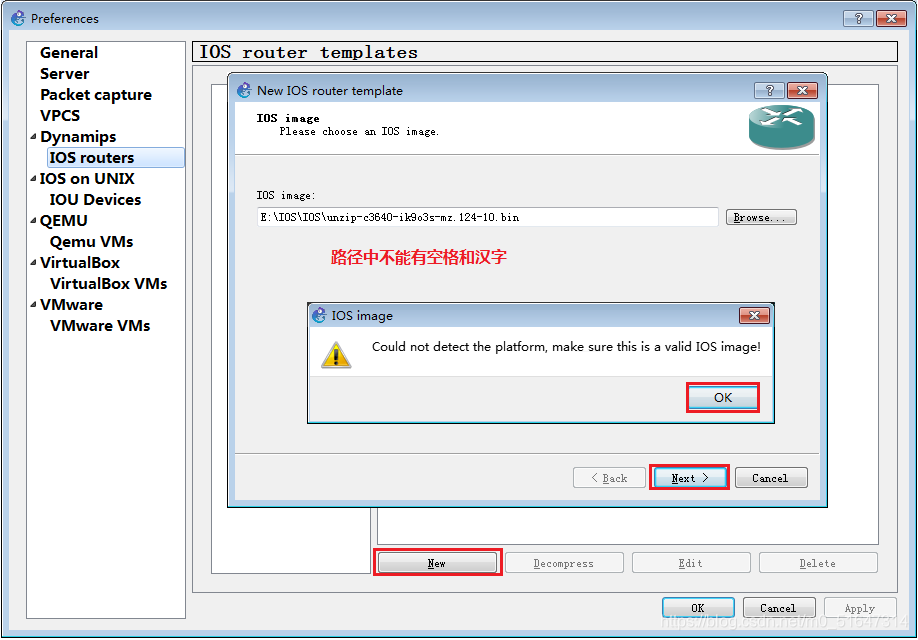

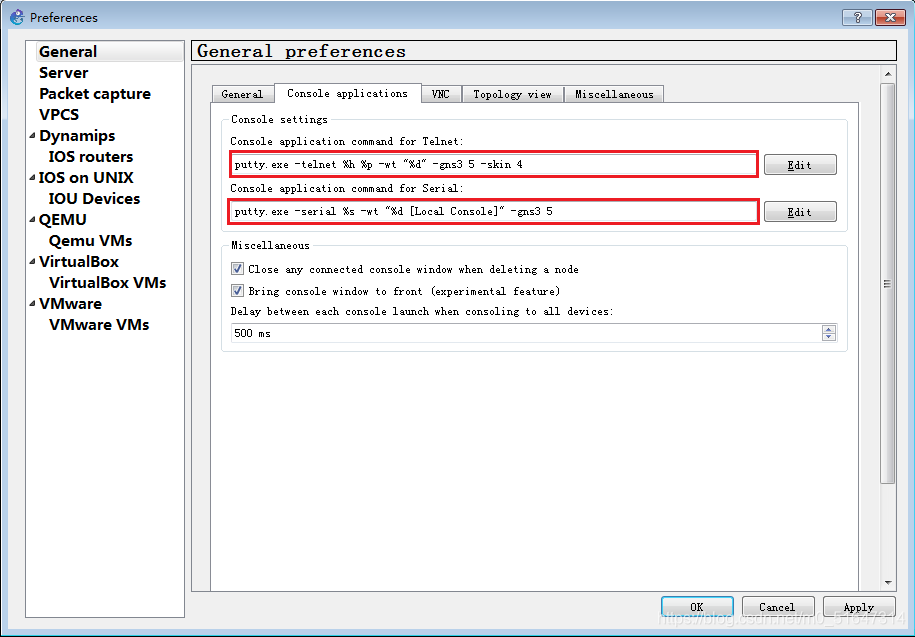

项目配置

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

GNS3接口

◼NM-16ESW 16个Fastethernet接口(交换模块,在使用此模块做交换实验时,请使用no ip routing关闭端口路由)
◼NM-1E 1个Ethernet接口
◼NM-1FE-TX 1个Fastethernet接口
◼NM-4E 4个Ethernet接口
◼NM-4T 4个serial接口
在这里插入图片描述

搭建学习环境

在这里插入图片描述

路由器和虚拟机的网络连接(GNS3操作连接)

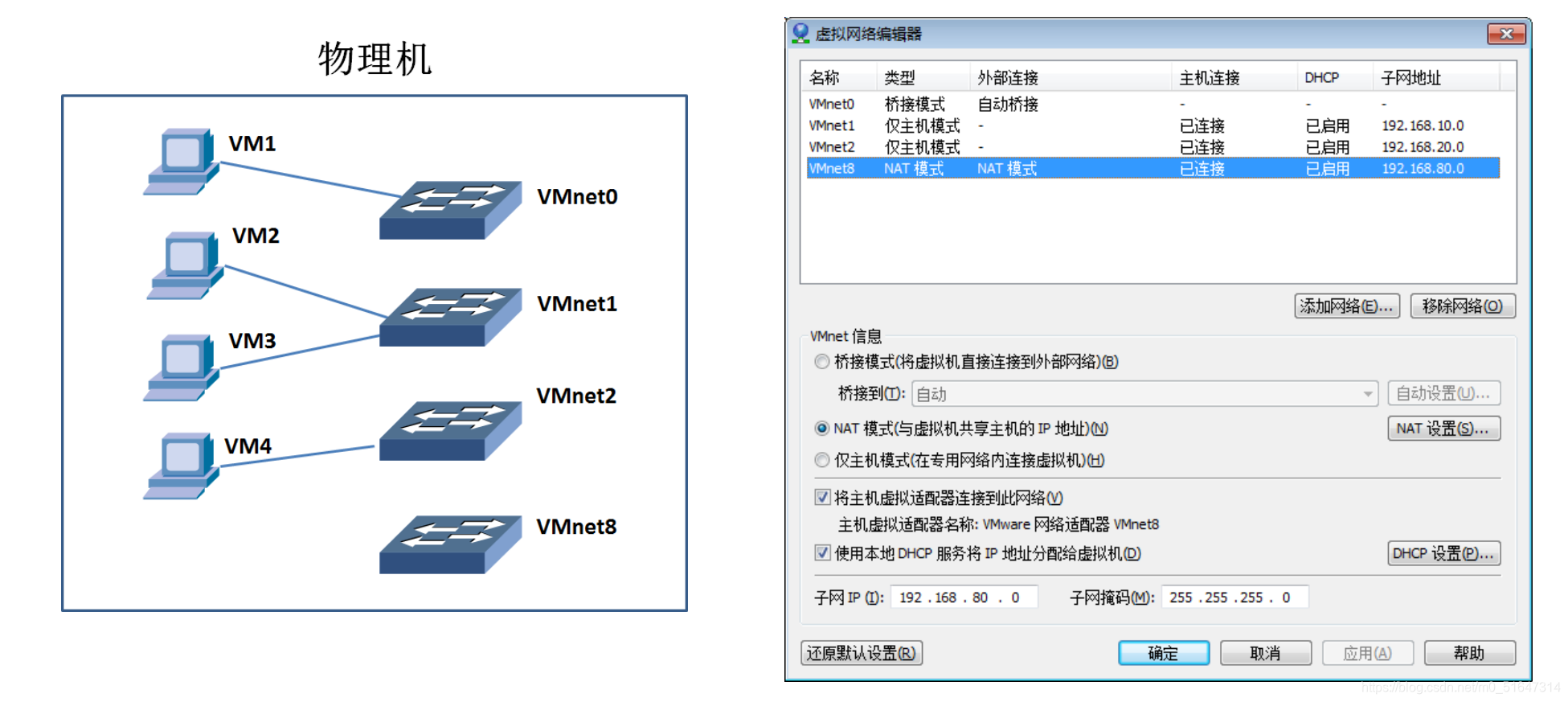

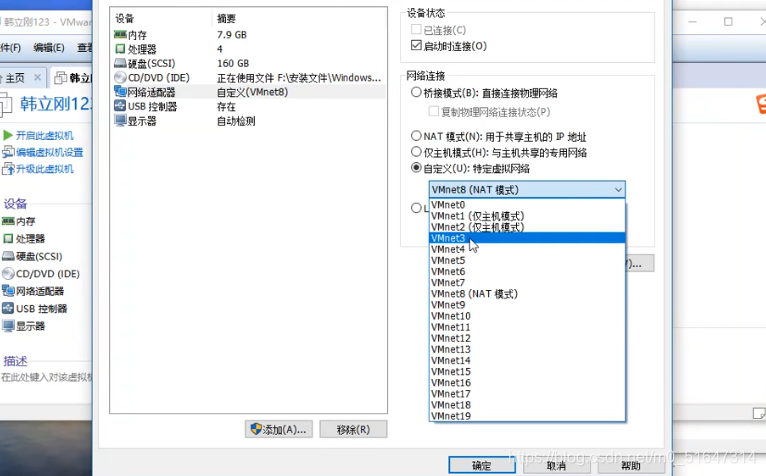

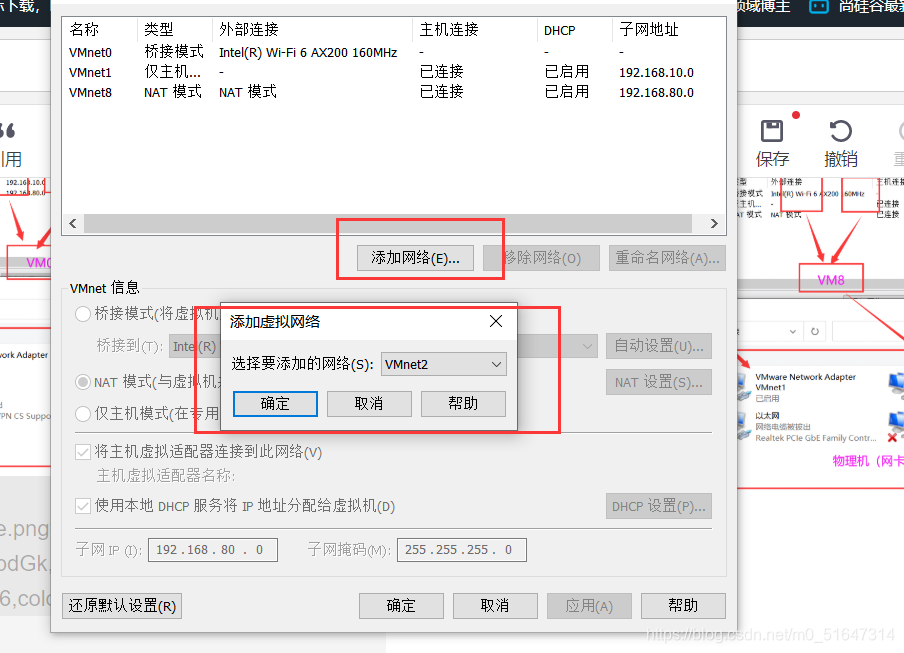

◼安装了VMware Workstation 11,该软件就会在你的计算机上虚拟出20个交换机,分别是VMNet0、VMNet1、VMNet2、…、VMNet19(除了VMNet1和VMNet8,其他的交换机需要添加,才能看到),这些交换机相互独立,互不连接。

在这里插入图片描述

在这里插入图片描述

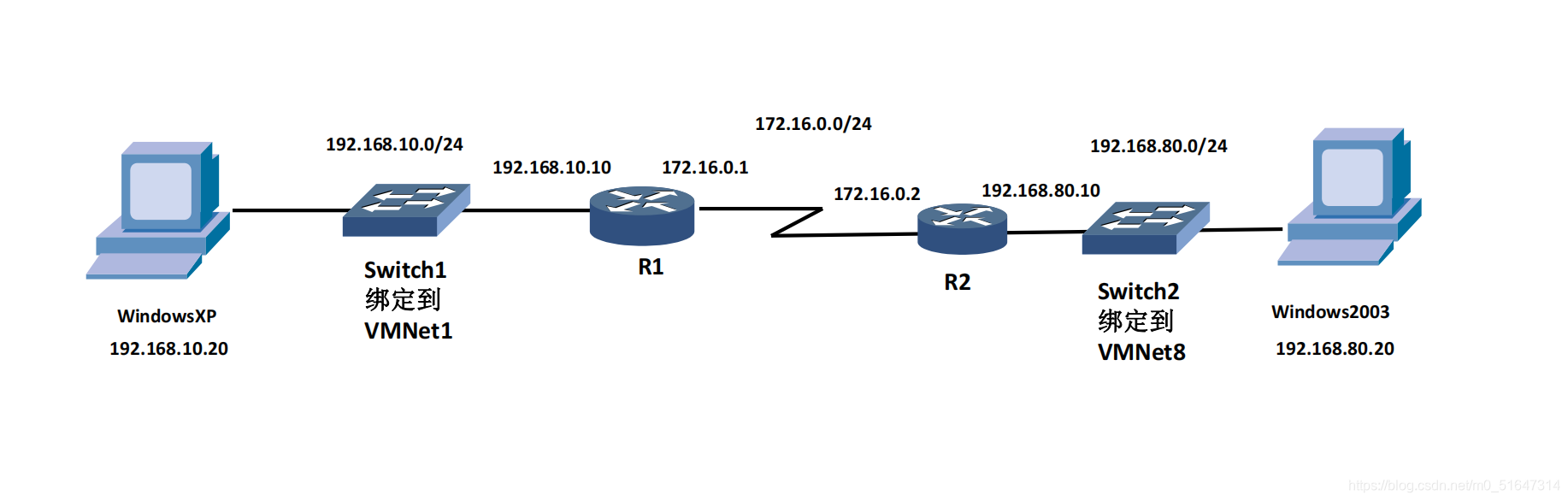

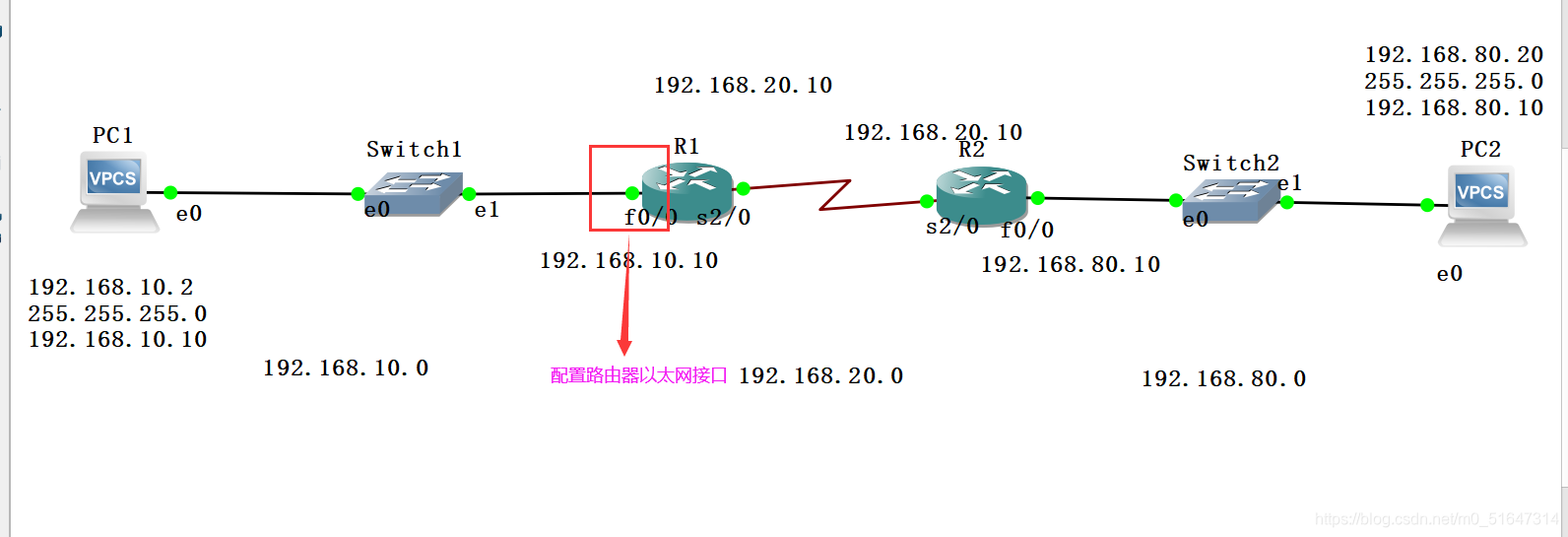

规划虚拟机网络的IP地址(图示)

在这里插入图片描述

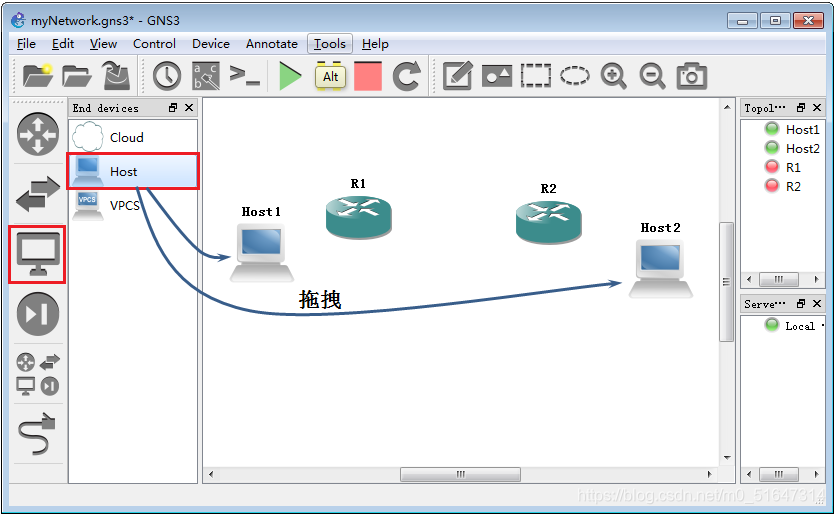

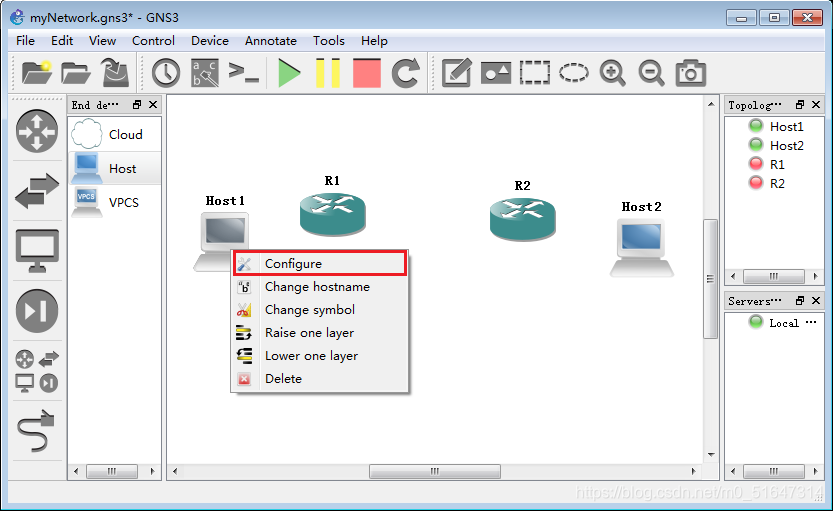

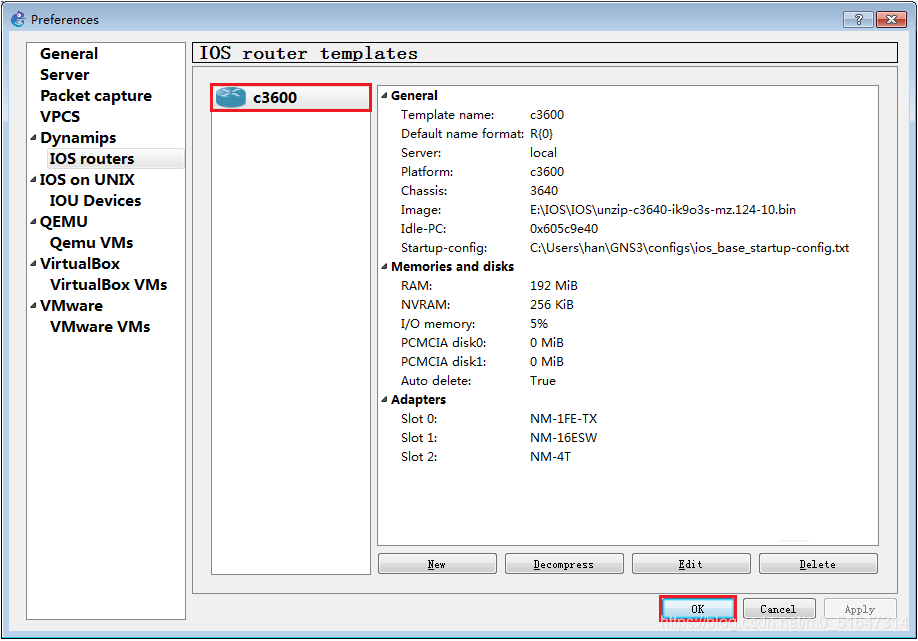

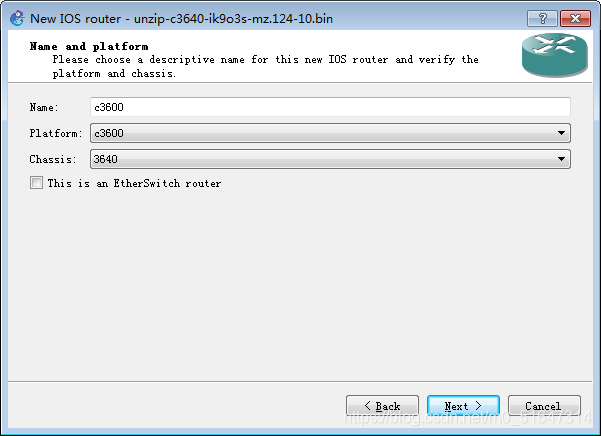

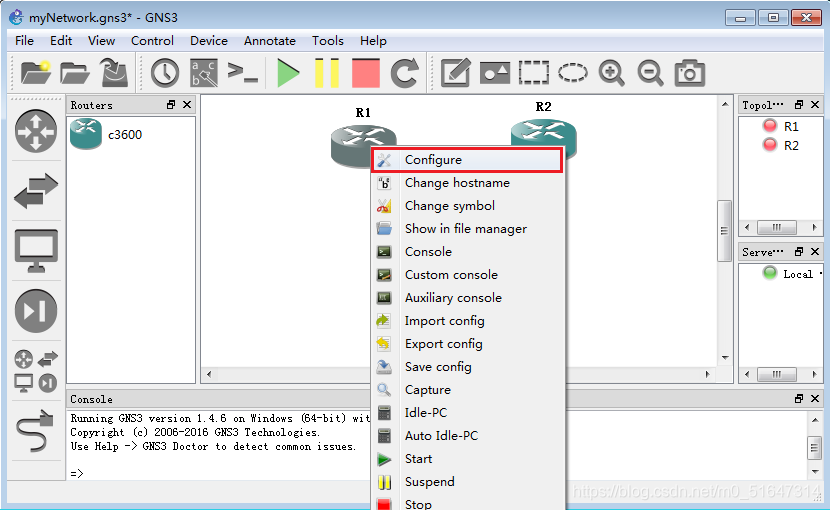

添加路由器设备

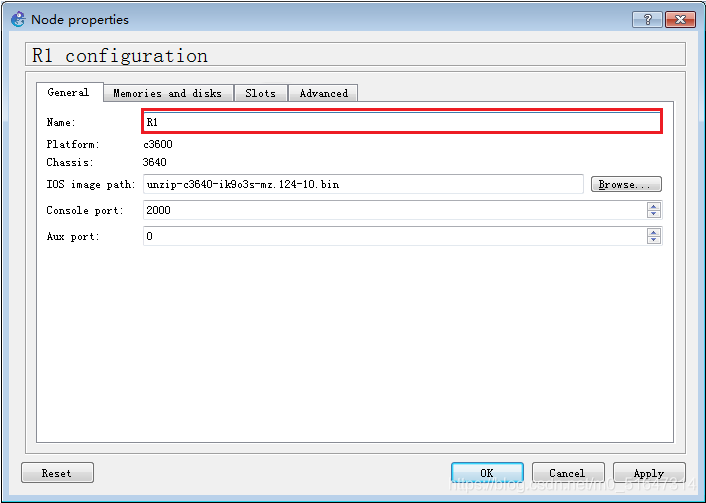

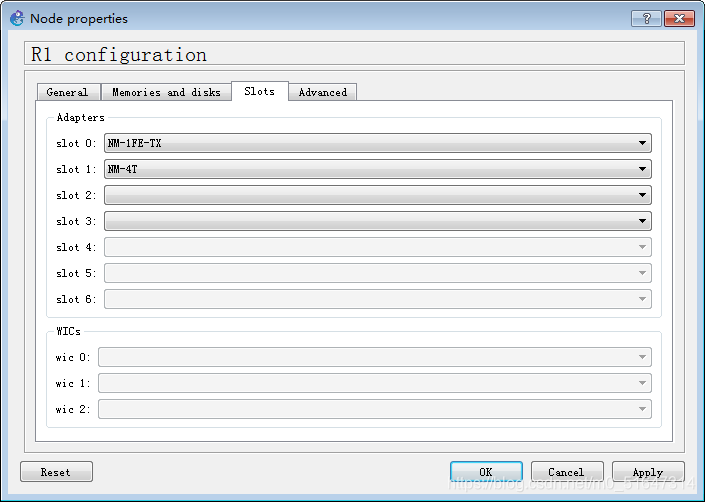

配置设备名称和模块:

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

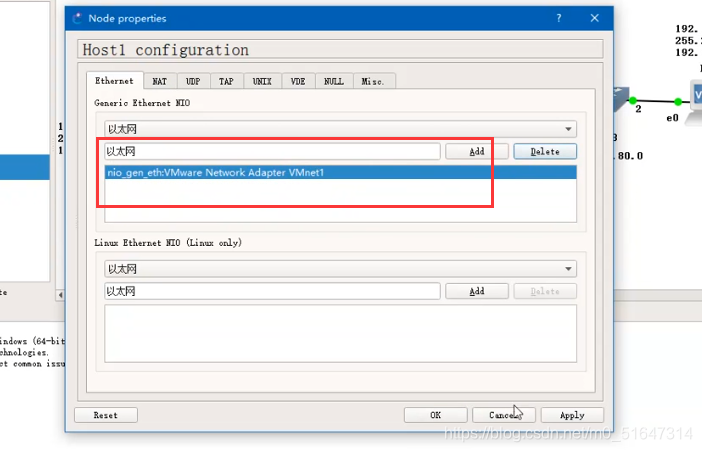

添加交换机设备

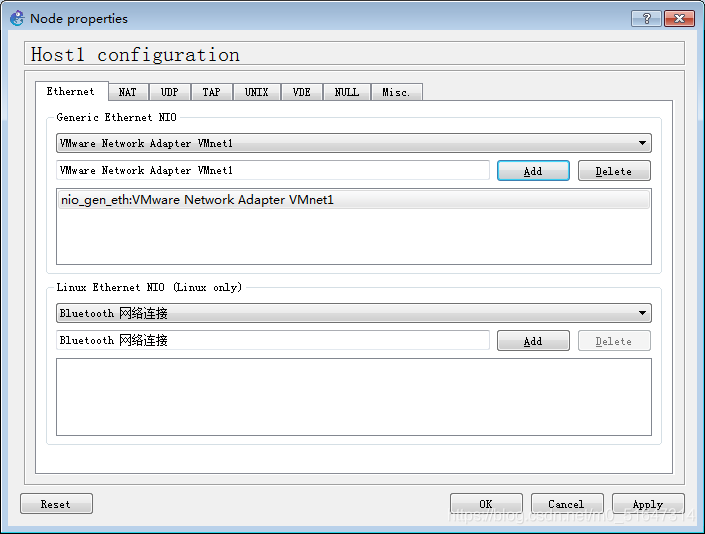

◼配置和虚拟机网卡的连接:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

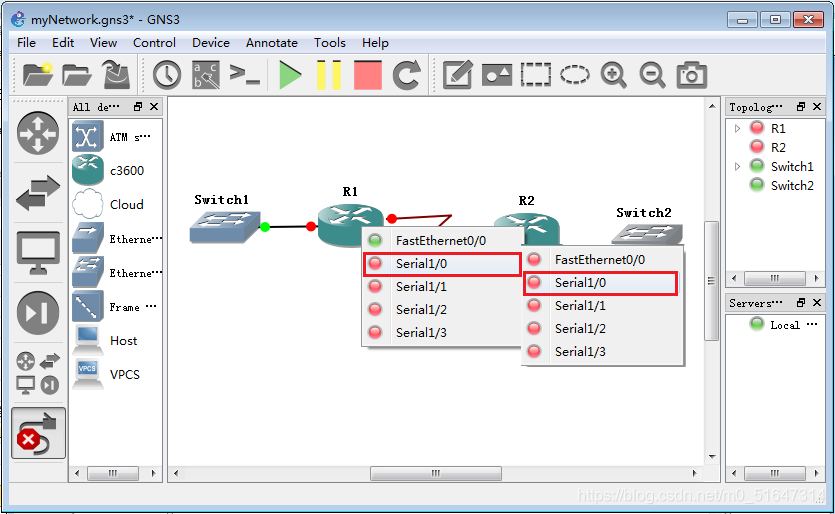

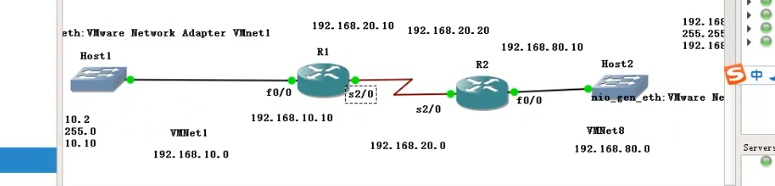

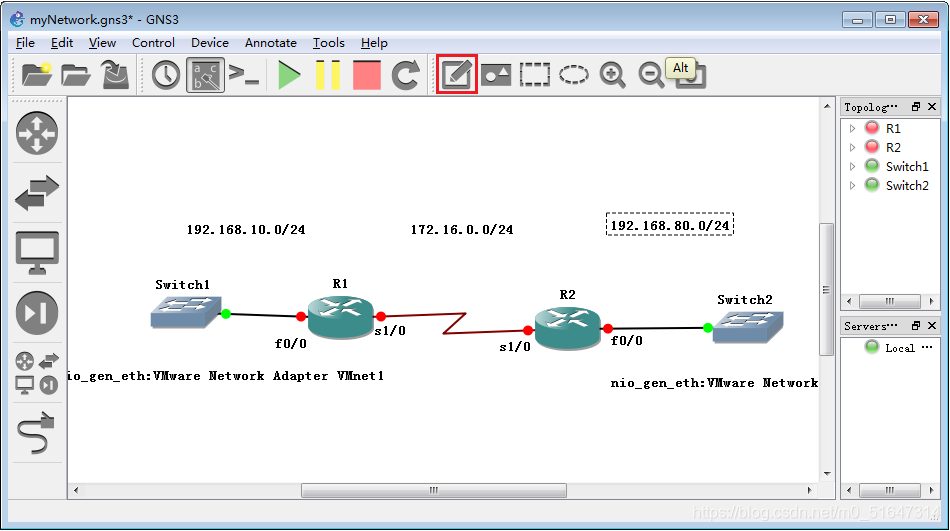

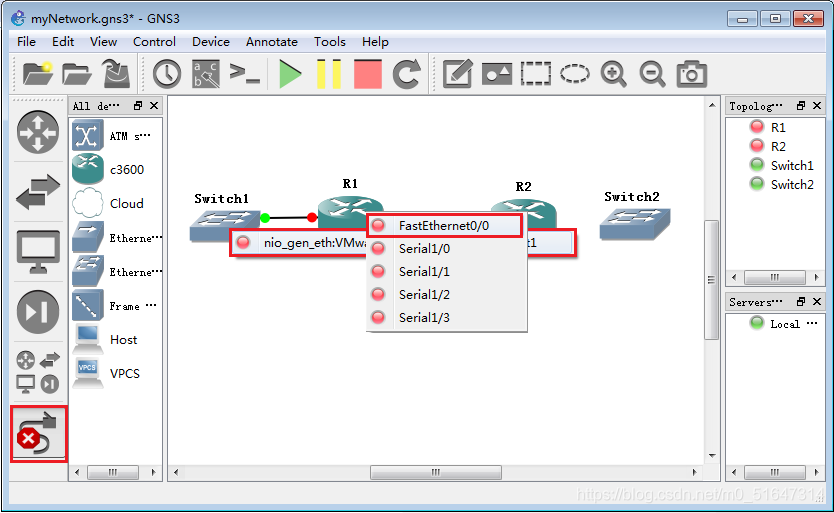

连接各个网络设备

在这里插入图片描述

在这里插入图片描述

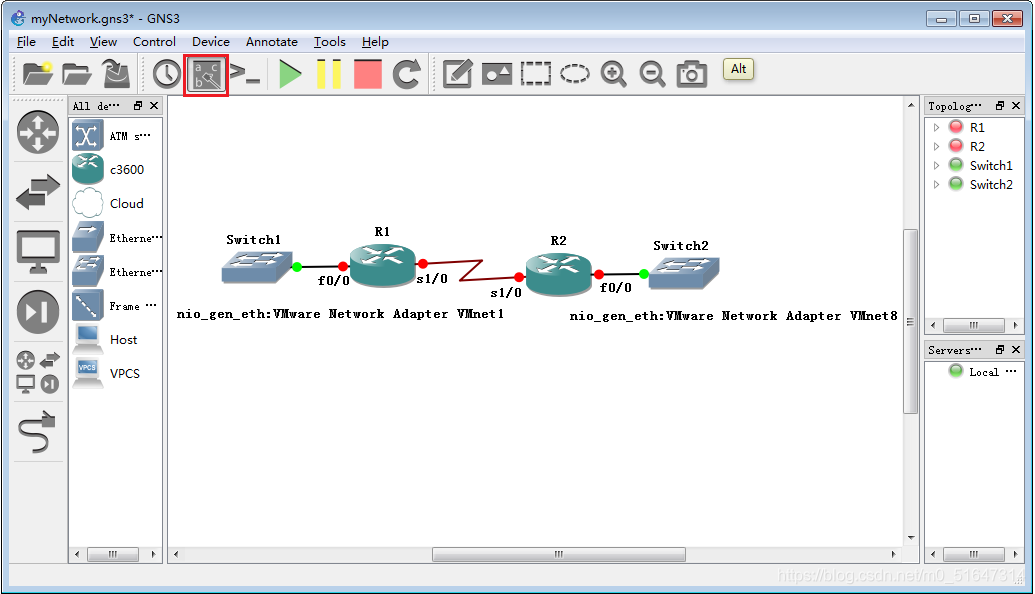

显示接口编号

在这里插入图片描述

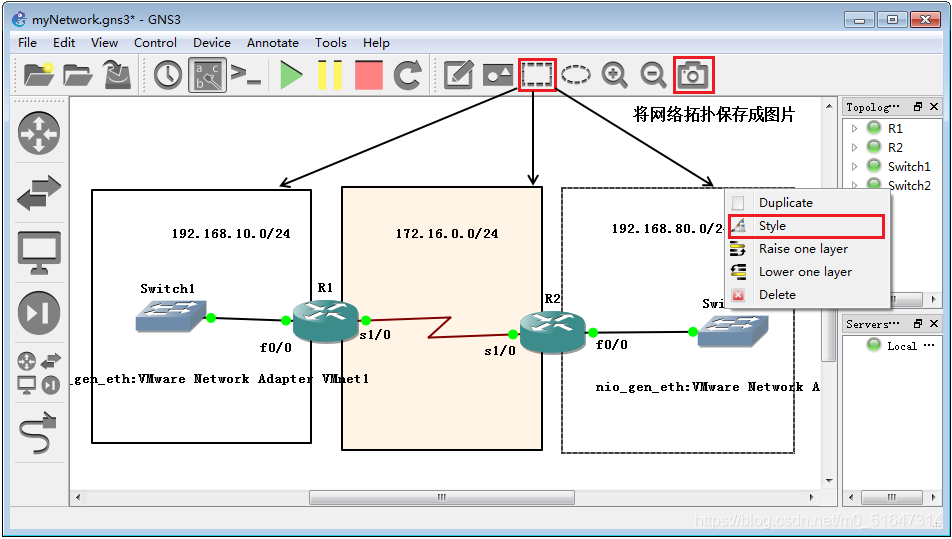

增加注释和区域标识

在这里插入图片描述

**配置PC端接口IP

PC> ip 192.168.10.2 255.255.255.0 192.168.10.10
PC> show
PC> save      --保存配置

在这里插入图片描述

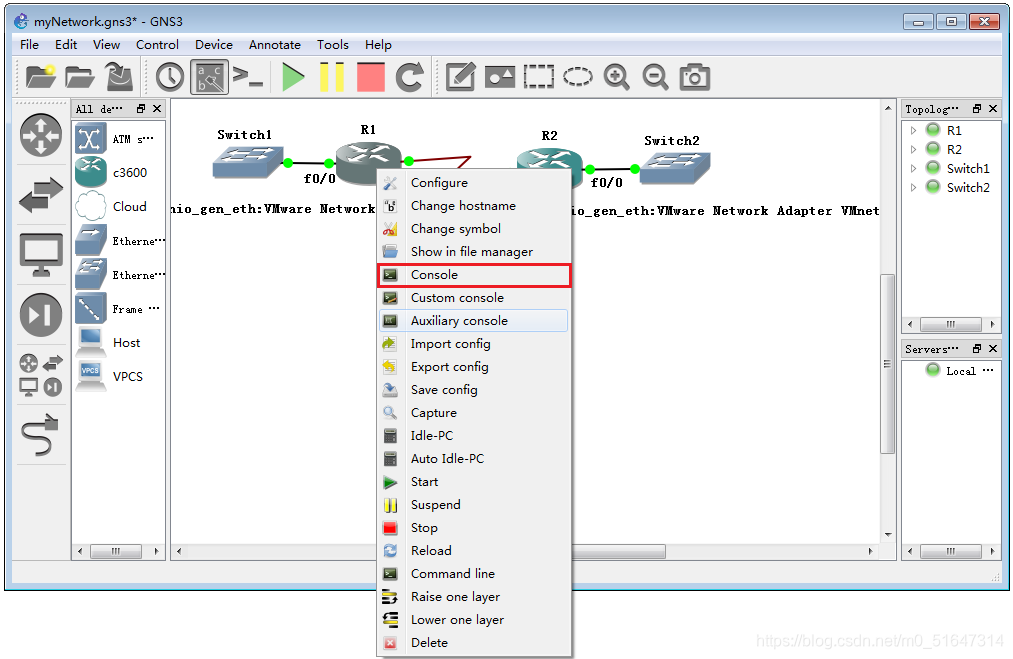

配置路由器接口地址(Console)

在这里插入图片描述
在这里插入图片描述

**配置路由器以太网接口地址 (局域网接口)

在这里插入图片描述

◼Router>enable                             --进入特权模式
◼Router#config terminal                    --进入全局配置模式
◼Router(config)#interface fastEthernet 0/0 --进入接口配置模式
◼Router(config-if)#ip address 192.168.10.10 255.255.255.0 --添加IP地址
和子网掩码
◼Router(config-if)#no shutdown --启用接口,关闭接口运行

查看接口是DTE还是DCE (广域网接口)

在这里插入图片描述

Router(config-if)#exit            --退出接口配置模式
◼ Router(config)#exit               --退出全局配置模式
◼ Router#show controller serial 1/0 --查看接口是DCE还是DTE
 M4T: show controller:
 PAS unit 0, subunit 0, f/w version 1-45, rev ID 0x2800001, version 1
 idb = 0x643AE70C, ds = 0x643AF7D4, ssb=0x643AFB90
 Clock mux=0x0, ucmd_ctrl=0x1C, port_status=0x7B
 Serial config=0x8, line config=0x200
 maxdgram=1608, bufpool=78Kb, 120 particles
 DCD=up DSR=up DTR=up RTS=up CTS=up
 line state: up
 cable type : V.11 (X.21) DCE cable, received clockrate 64000 --可以看到该接口为DCE需要配置时钟频率

**配置Serial接口时钟频率和IP地址2222222 (广域网接口)

◼Router#config terminal
◼Router(config)#interface serial 1/0             --进入接口配置模式
◼Router(config-if)#clock rate 64000              --配置时钟频率,控制带宽(DCE有,DTE无)
◼Router(config-if)#encapsulation ppp             --配置帧封装格式为ppp
◼Router(config-if)#ip address 172.16.0.1 255.255.255.0
◼Router(config-if)#no shutdown
◼Router(config-if)#exit
◼Router(config)#exit
◼Router#copy running-config startup-config       --保存配置

在这里插入图片描述

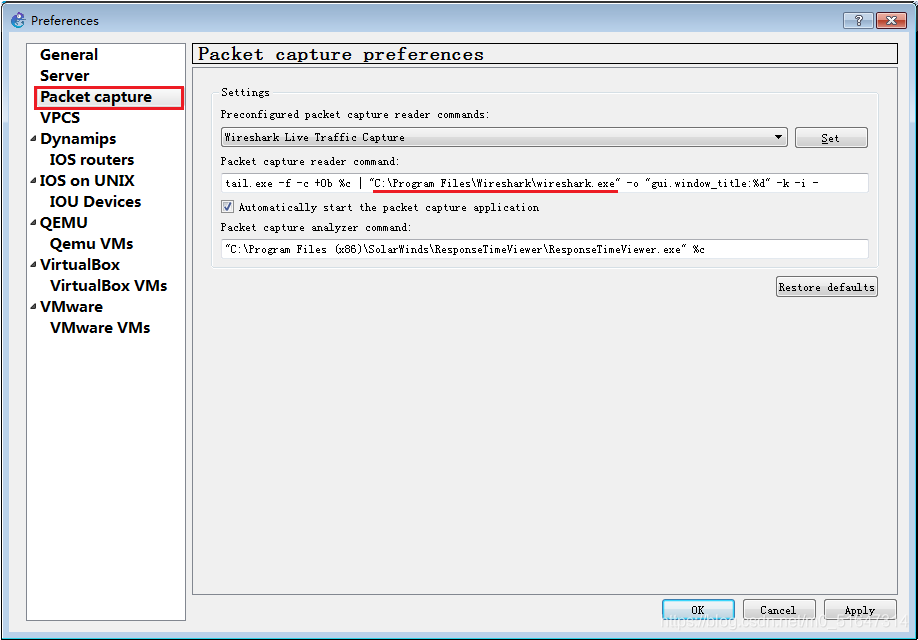

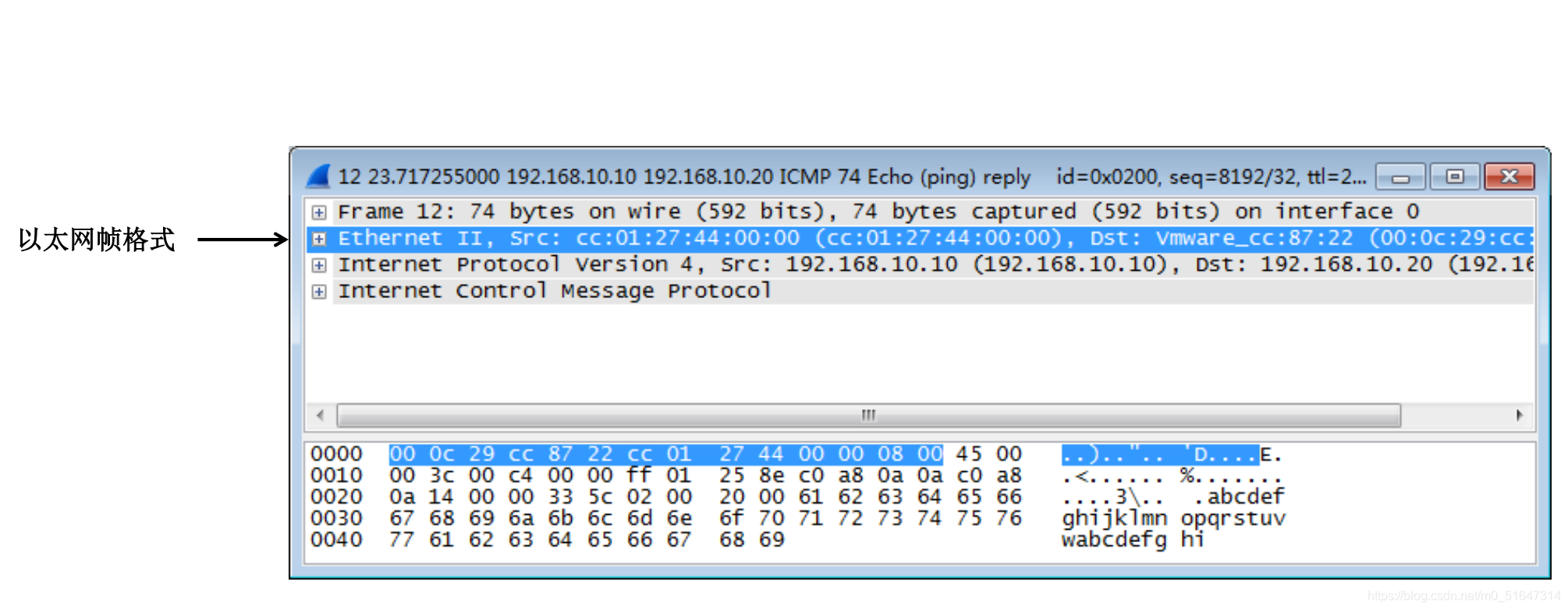

捕获数据包–以太网的帧

在这里插入图片描述

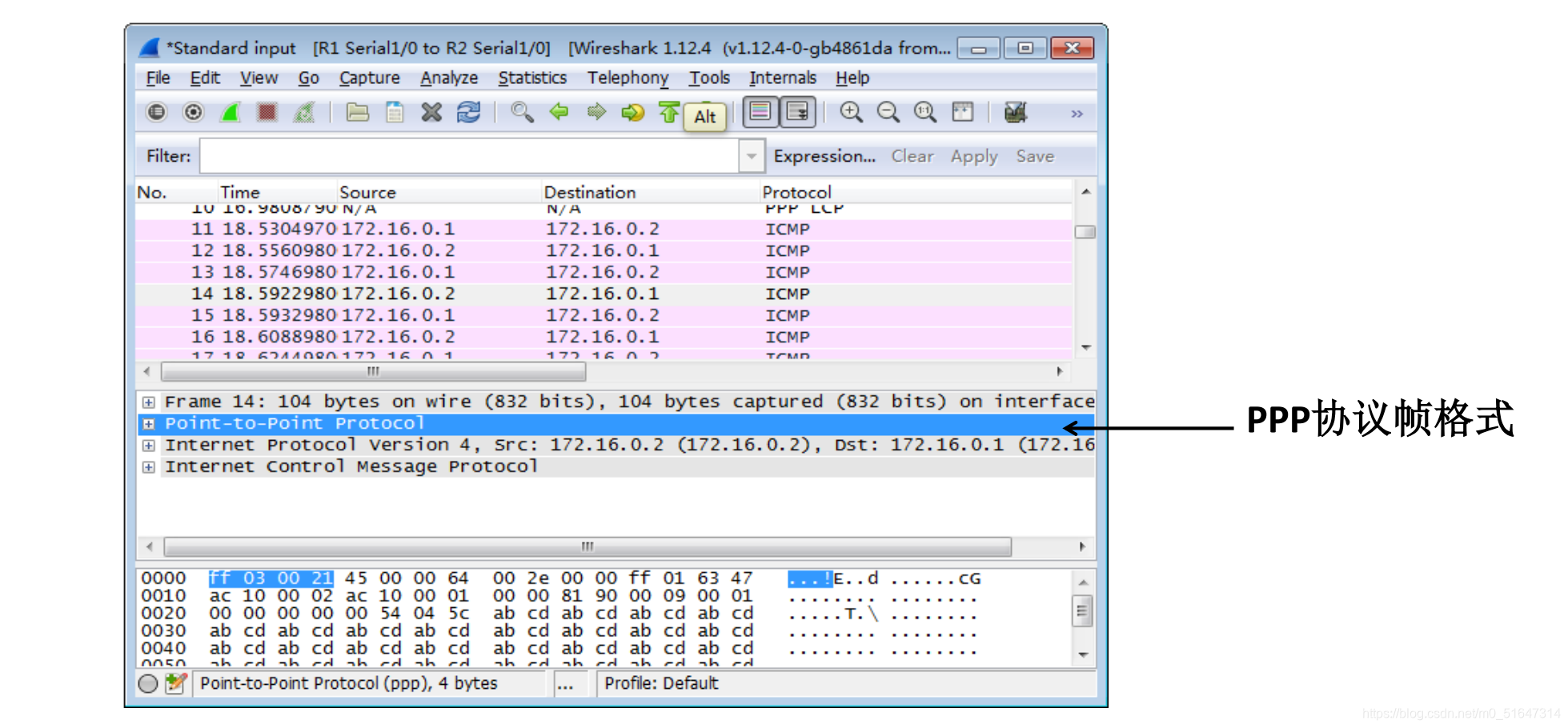

捕获数据包—PPP协议的帧

在这里插入图片描述

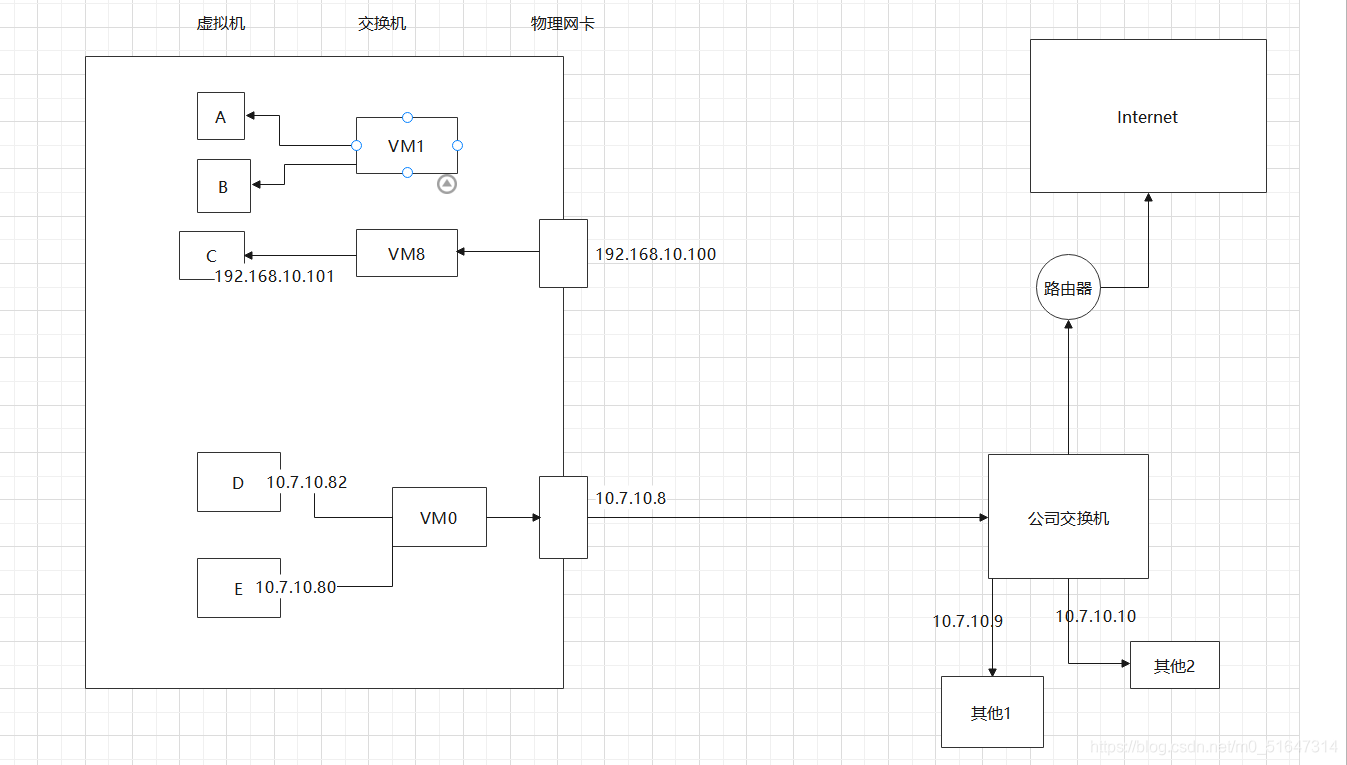

***补充:1.路由器 虚拟机网络连接(理论)

在这里插入图片描述

在这里插入图片描述

D E虚拟机(设置为VM0网段)可直接通过VM0 ->10.7.10.8 沟通到公司交换机
A B 间沟通需设置为VM1网段
C(192.168.10.X) 通过物理网卡(192.168.10.100)沟通获得笔记本共享资源

在这里插入图片描述
仅主机:有笔记本网卡接入VM1中,网卡可访问VM1中的虚拟机(或VM1中的虚假机可以访问物理机)

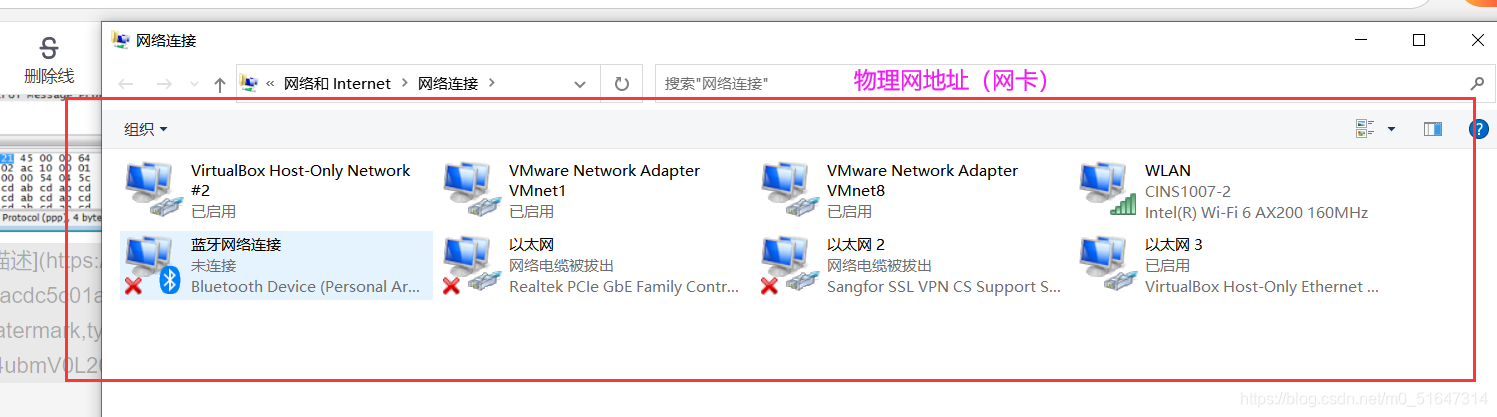

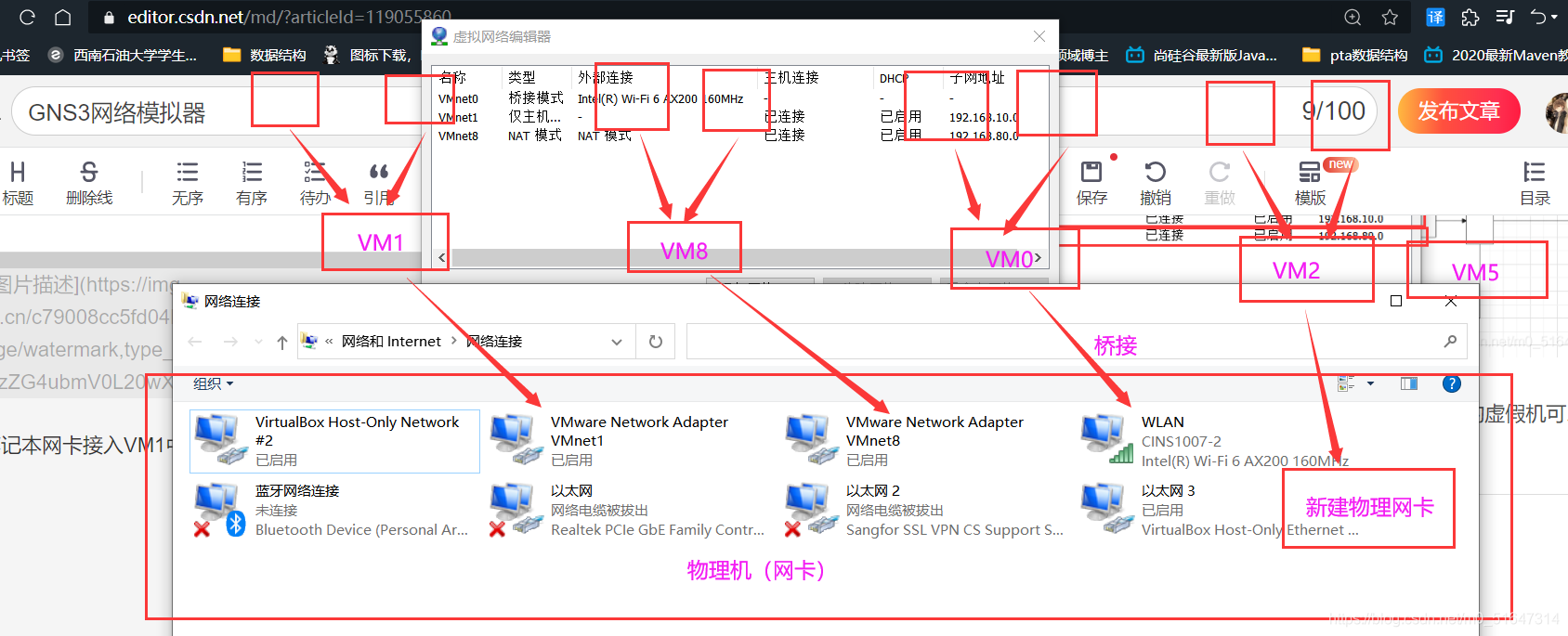

操作实际:
在这里插入图片描述

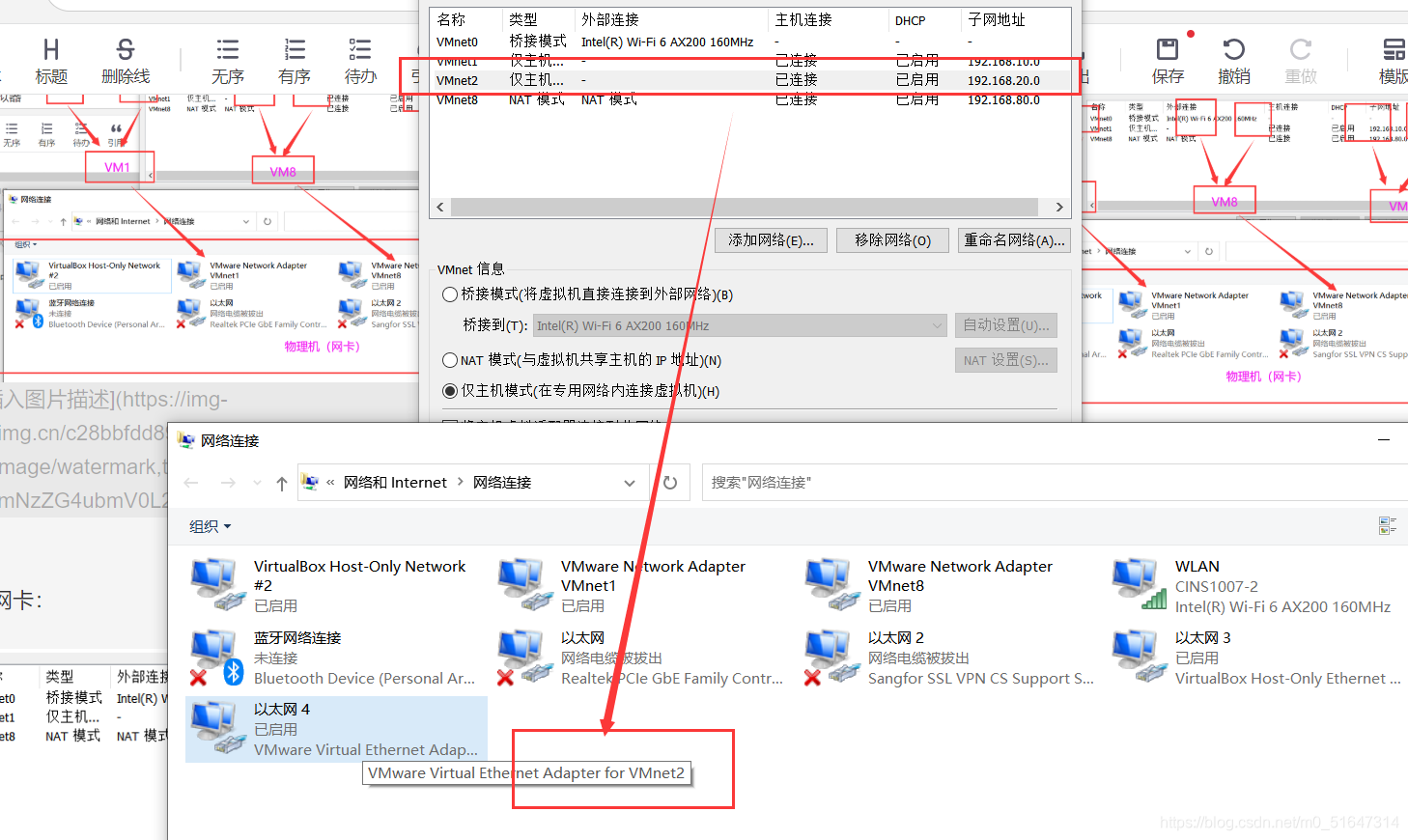

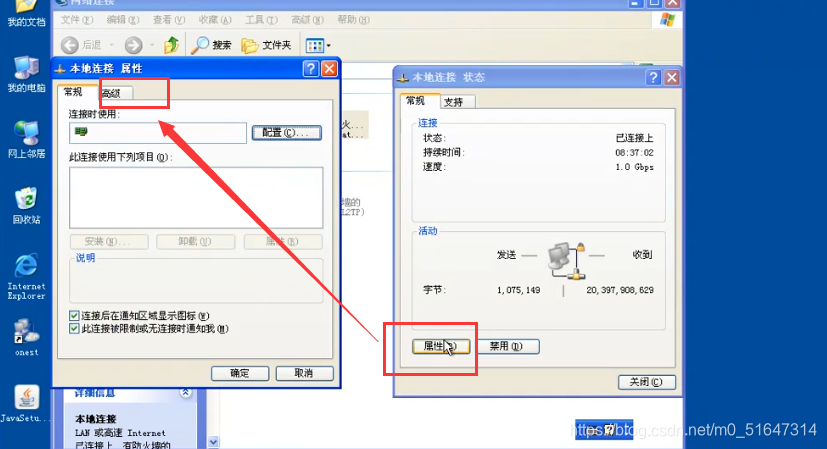

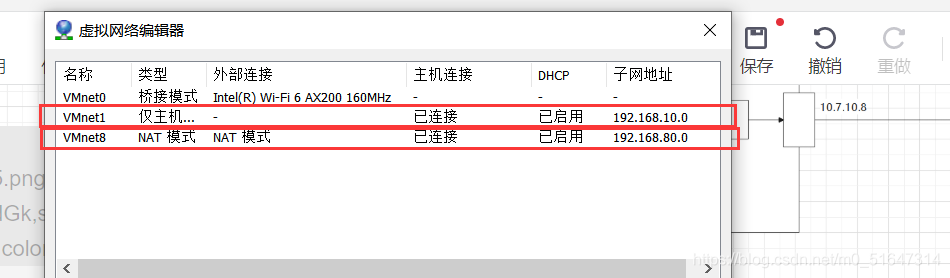

新建物理网卡:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

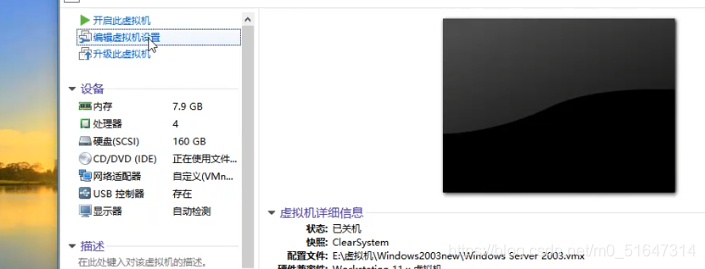

*** 补充:2.虚拟机添加到网络 (VMnet及物理网卡)

在这里插入图片描述
在这里插入图片描述

ping不通

1.检查连接的Vmnet

2.检查ip网段

关闭防火墙:

  1. 虚拟机防火墙
    在这里插入图片描述
    在这里插入图片描述

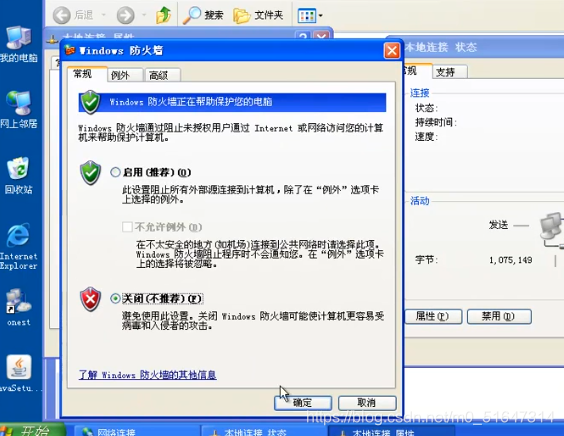

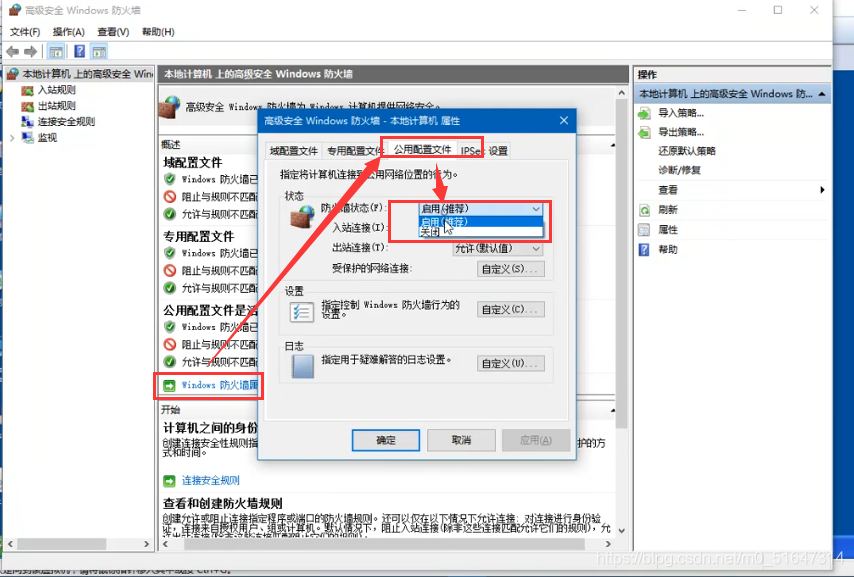

  2. windows防火墙

wf.msc 命令
在这里插入图片描述

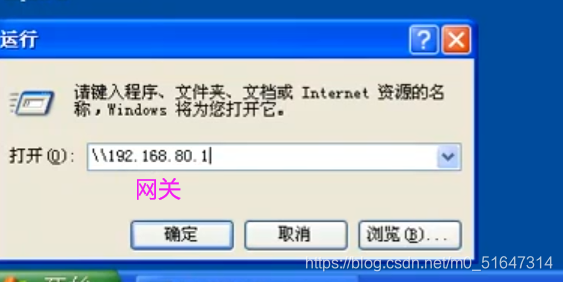

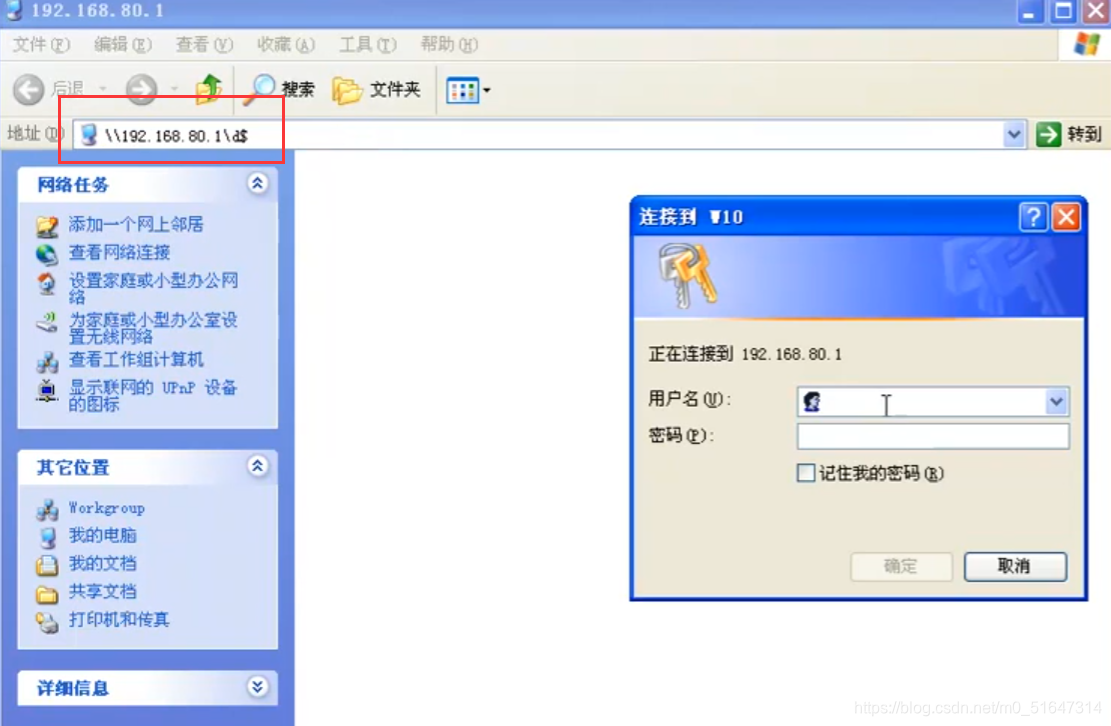

最后虚拟机可以访问物理机:

在这里插入图片描述
在这里插入图片描述

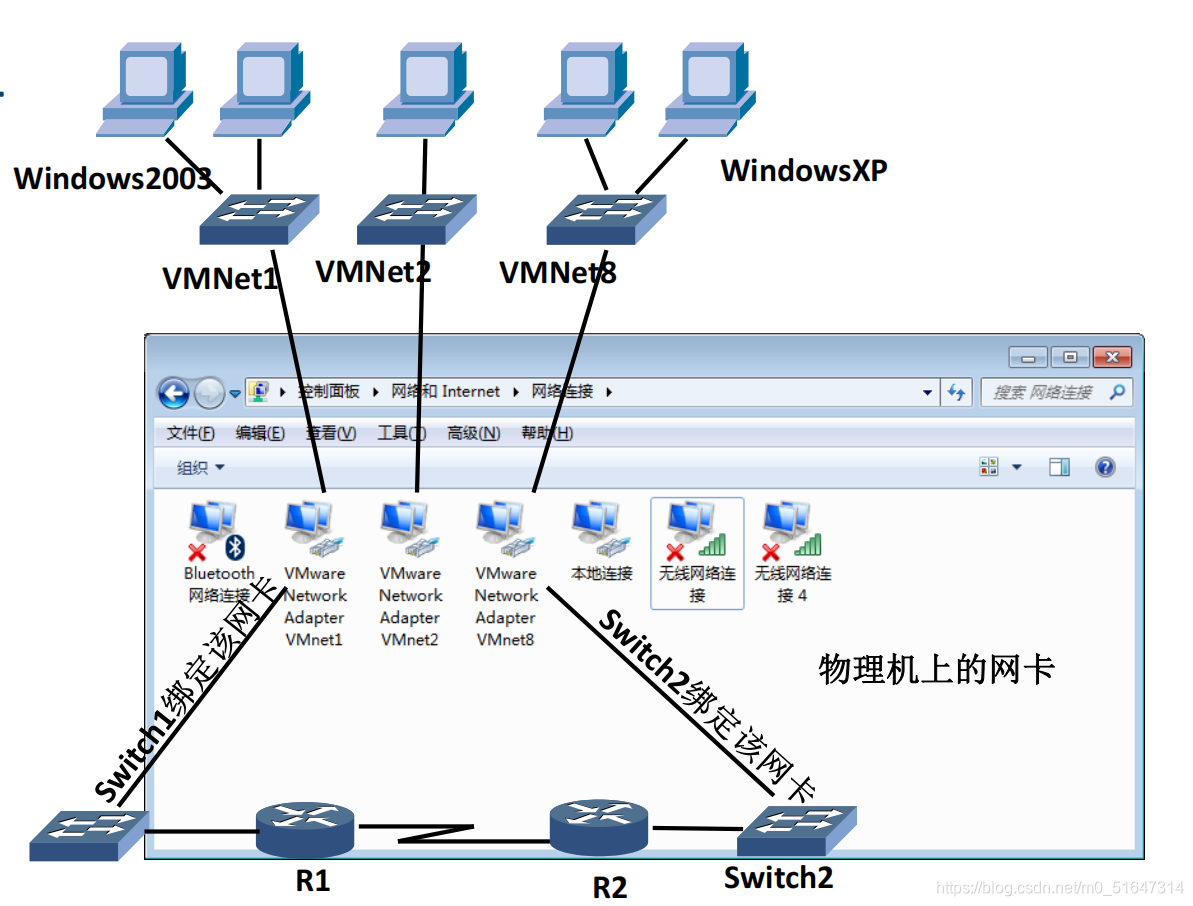

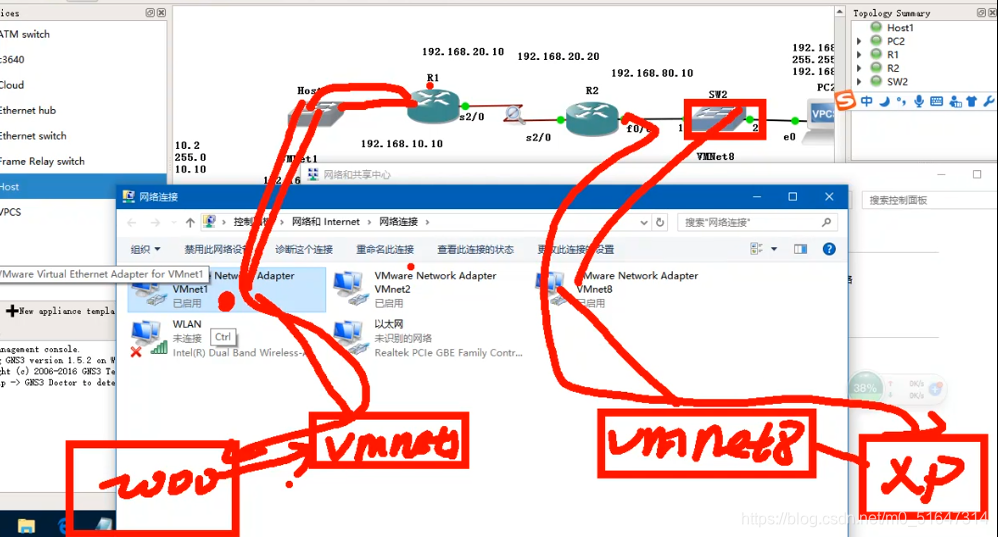

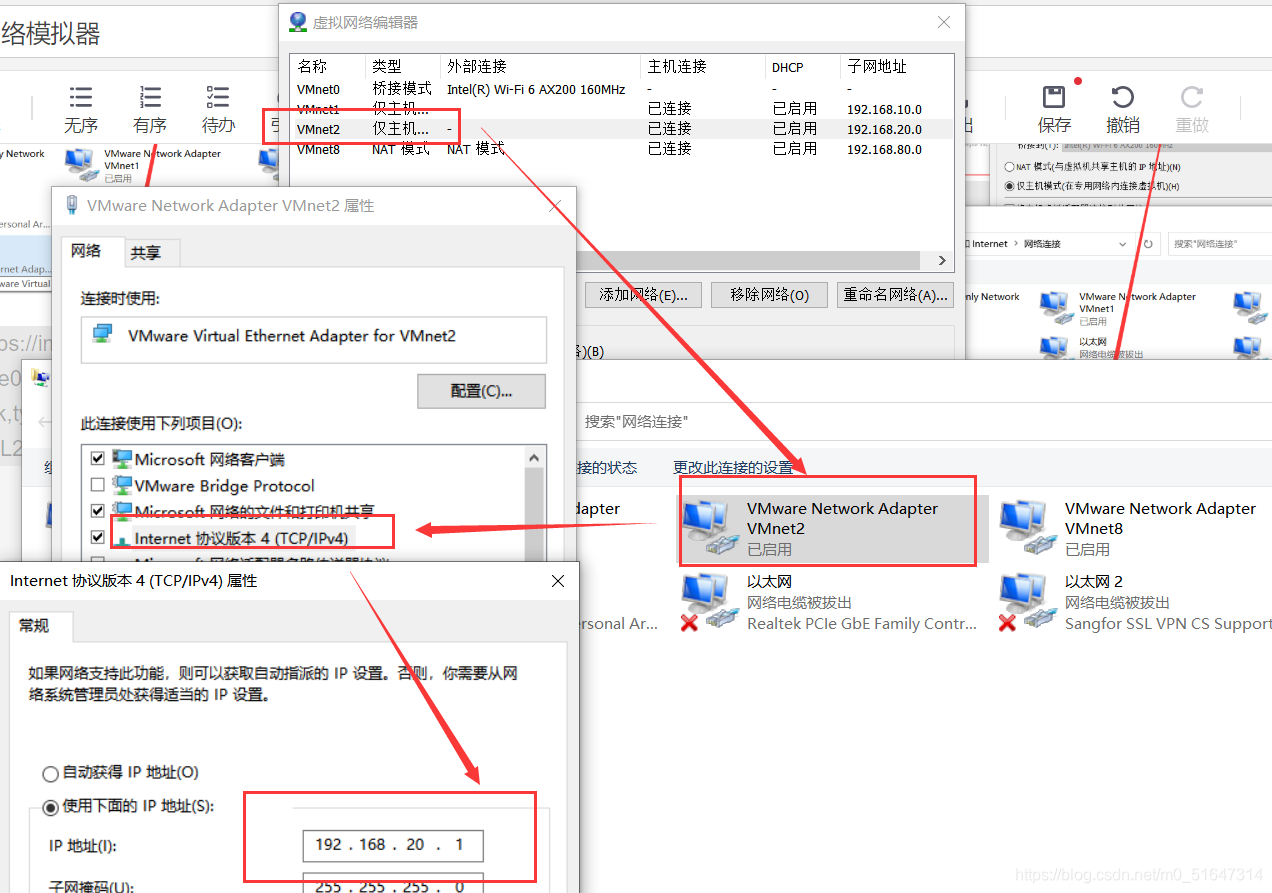

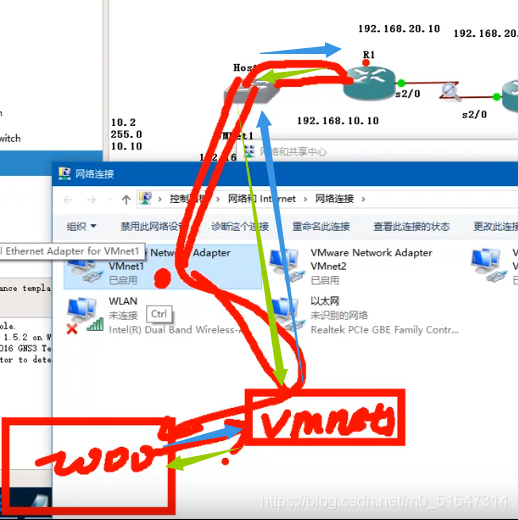

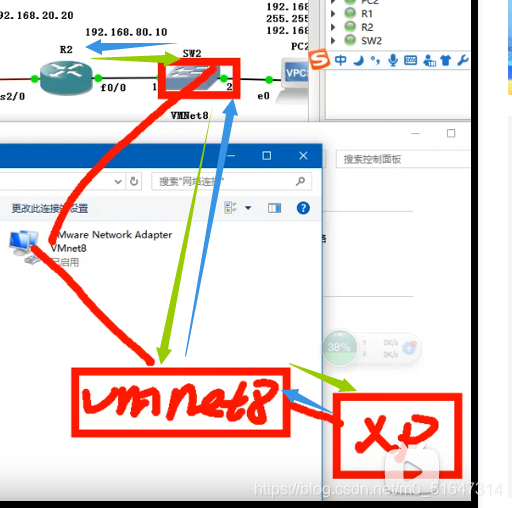

***补充:3.GNS3路由器连接VMWare虚拟机操作

在这里插入图片描述
通过Switch和Vmware相关网卡绑定,才能通过和Vmnet内部的虚拟机通信

绑定方式:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

补充操作:

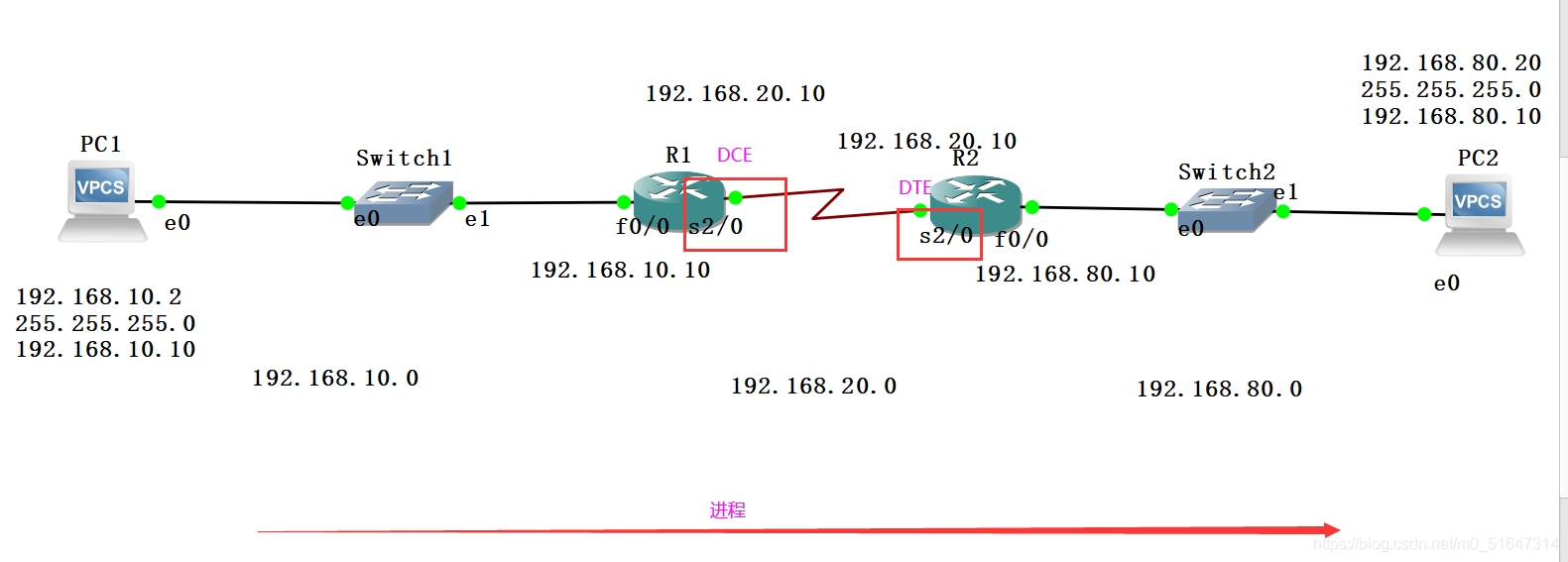

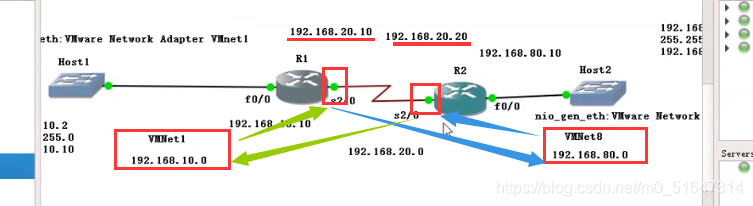

配置路由表

在这里插入图片描述
在这里插入图片描述

R1#show ip route
R1(config)#ip route   192.168.80.0    255.255.255.0    192.168.20.20
                    到下一网段(Vmnet8)                    下一跳地址
R2(ocnfig)#ip route   192.168.10.0    255.255.255.0    192.168.20.10
                         删除到10网段的路径
R2(ocnfig)#no ip route   192.168.10.0    255.255.255.0

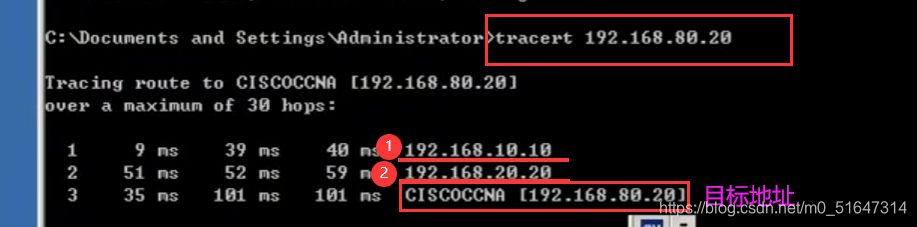

查看经过路由器数量

tracert 目标地址

在这里插入图片描述
