本文详细介绍了Keepalived的工作原理，及其作为LVS高可用集群的工具作用。通过VRRP协议实现服务器热备，确保服务不间断。文章还详细阐述了项目环境、配置步骤，包括主LVS、备LVS的配置，以及NFS共享目录、Web服务器的配置，并提供了测试验证方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Keepalived+LVS

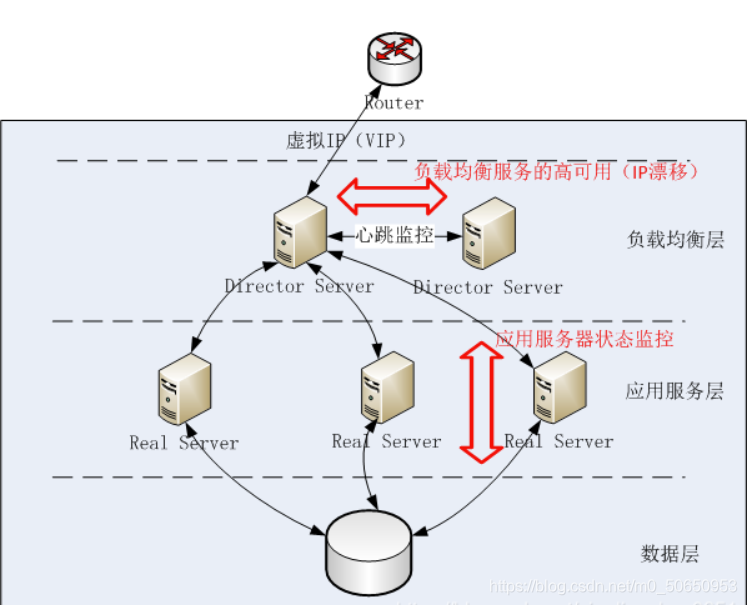

Keepalived原理

在这里插入图片描述

1、Keepalived采用VRRP热备份协议实现Linux服务器的多机热备功能

2、VRRP（虚拟路由冗余协议）是针对路由器的一种备份解决方案 由多台路由器组成一个热备组，通过共用的虚拟IP地址对外提供服务
每个热备组内同时只有一台主路由器提供服务，其他路由器处于冗余状态
若当前在线的路由器失效，则其他路由器会根据设置的优先级自动接替虚拟IP地址，继续提供服务

3、Keepalived案例讲解 Keepalived可实现多机热备，每个热备组可有多台服务器
双机热备的故障切换是由虚拟IP地址的漂移来实现，适用于各种应用服务器

Keepalived工具介绍（作用）

1.专为LVS和HA设计的一款健康检查工具
2.支持故障自动切换(Failover)
3.支持节点健康状态检查(Health Checking)

LVS+Keepalived高可用群集

1、Keepalived的设计目标是构建高可用的LVS负载均衡群集，可以调用ipvsadm工具来创建虚拟服务器、管理服务器池，而不仅仅用做双击热备

2、使用Keepalived构建LVS群集更加简便易用

3、主要优势
对LVS负载调度器实现热备切换，提高可用性
对服务器池中的节点进行健康检查，自动移除失效节点，恢复后再重新加入

项目环境

在这里插入图片描述

配置步骤

主LVS

[root@lvs1 ~]# modprobe ip_vs ###加载ip_vs模块
[root@lvs1 ~]# yum -y install ipvsadm-1.27-7.el7.x86_64  ###安装管理软件ipvsadm
[root@lvs1 ~]# yum -y install gcc gcc-c++ make popt-devel kernel-devel openssl-devel
[root@lvs1 ~]# tar zxf keepalived-2.0.13.tar.gz
[root@lvs1 ~]# cd keepalived-2.0.13/
[root@lvs1 keepalived-2.0.13]# ./configure --prefix=/
[root@lvs1 keepalived-2.0.13]# make && make install
[root@lvs1 keepalived-2.0.13]# cp keepalived/etc/init.d/keepalived /etc/init.d ###加入系统管理服务
[root@lvs1 keepalived-2.0.13]# systemctl enable keepalived.service ###设置开机自启动
[root@lvs1 ~]# vi /etc/keepalived/keepalived.conf ###编辑配置文件


删除原有配置，重新添加：

! Configuration File for keepalived
global_defs {                   #全局参数
  router_id LVS_01              #指定名称，各个服务器名称要不一样
}
vrrp_instance VI_1 {            #指定vrrp热备参数
  state MASTER                  #服务器角色是master，备份服务器设置为BACKUP
  interface ens33               #修改物理网卡名称，默认是centos6的eth0
  virtual_router_id 10          #组号相同
  priority 110                  #优先级，主服务器设置要大于备服务器
  advert_int 1
  authentication {
   auth_type PASS               #验证类型和密码，不建议修改
   auth_pass 123
}
virtual_ipaddress {
  192.168.100.100               #漂移地址（VIP）地址，可以有多个
 }
}
virtual_server 192.168.100.100 80 {        #配置虚拟服务器
  delay_loop 6
  lb_algo rr                               #调度算法为轮询
  lb_kind DR                              #LVS的工作模式为DR（直连路由）
  persistence_timeout 6
  protocol TCP                            #健康检查用的是TCP还是UDP
real_server 192.168.100.20 80 {
  weight 1
  TCP_CHECK {                              #健康检查参数
  connect_port 80                           #检查80端口连接是否正常
  connect_timeout 3
  nb_get_retry 3
  delay_before_retry 3
 }
}
real_server 192.168.100.30 80 {
  weight 1
  TCP_CHECK {
  connect_port 80
  connect_timeout 3
  nb_get_retry 3
  delay_before_retry 3
  }
 }
}

[root@lvs1 ~]# systemctl start keepalived

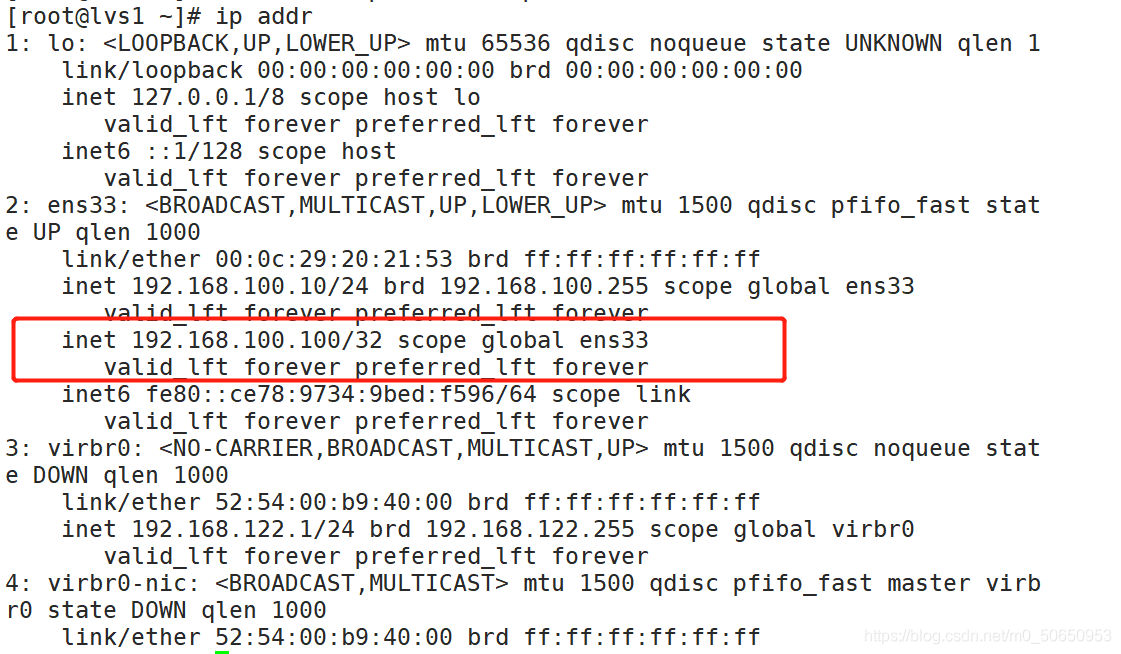

[root@lvs1 ~]# ip addr

在这里插入图片描述

备LVS

[root@lvs2 ~]# modprobe ip_vs ###加载ip_vs模块
[root@lvs2 ~]# yum -y install ipvsadm-1.27-7.el7.x86_64 ###安装管理软件ipvsadm

[root@lvs2 ~]# yum -y install gcc gcc-c++ make popt-devel kernel-devel openssl-devel
[root@lvs2 ~]# tar zxf keepalived-2.0.13.tar.gz
[root@lvs2 ~]# cd keepalived-2.0.13/
[root@lvs2 keepalived-2.0.13]# ./configure --prefix=/
[root@lvs2 keepalived-2.0.13]# make && make install
[root@lvs2 keepalived-2.0.13]# cp keepalived/etc/init.d/keepalived /etc/init.d ###加入系统管理服务
[root@lvs2 keepalived-2.0.13]# systemctl enable keepalived.service ###设置开机自启动
[root@lvs2 ~]# vi /etc/keepalived/keepalived.conf ###编辑配置文件


删除原有配置，重新添加：

! Configuration File for keepalived
global_defs {                   #全局参数
  router_id LVS_02              #指定名称，各个服务器名称要不一样
}
vrrp_instance VI_1 {            #指定vrrp热备参数
  state BACKUP                  #服务器角色是master，备份服务器设置为BACKUP
  interface ens33               #修改物理网卡名称，默认是centos6的eth0
  virtual_router_id 10          #组号相同
  priority 105                  #优先级，主服务器设置要大于备服务器
  advert_int 1
  authentication {
   auth_type PASS               #验证类型和密码，不建议修改
   auth_pass 123
}
virtual_ipaddress {
  192.168.100.100               #漂移地址（VIP）地址，可以有多个
 }
}
virtual_server 192.168.100.100 80 {        #配置虚拟服务器
  delay_loop 6
  lb_algo rr                               #调度算法为轮询
  lb_kind DR                              #LVS的工作模式为DR（直连路由）
  persistence_timeout 6
  protocol TCP                            #健康检查用的是TCP还是UDP
real_server 192.168.100.20 80 {
  weight 1
  TCP_CHECK {                              #健康检查参数
  connect_port 80                           #检查80端口连接是否正常
  connect_timeout 3
  nb_get_retry 3
  delay_before_retry 3
 }
}
real_server 192.168.100.30 80 {
  weight 1
  TCP_CHECK {
  connect_port 80
  connect_timeout 3
  nb_get_retry 3
  delay_before_retry 3
  }
 }
}

[root@lvs1 ~]# systemctl start keepalived
[root@lvs1 ~]# ip addr

在这里插入图片描述

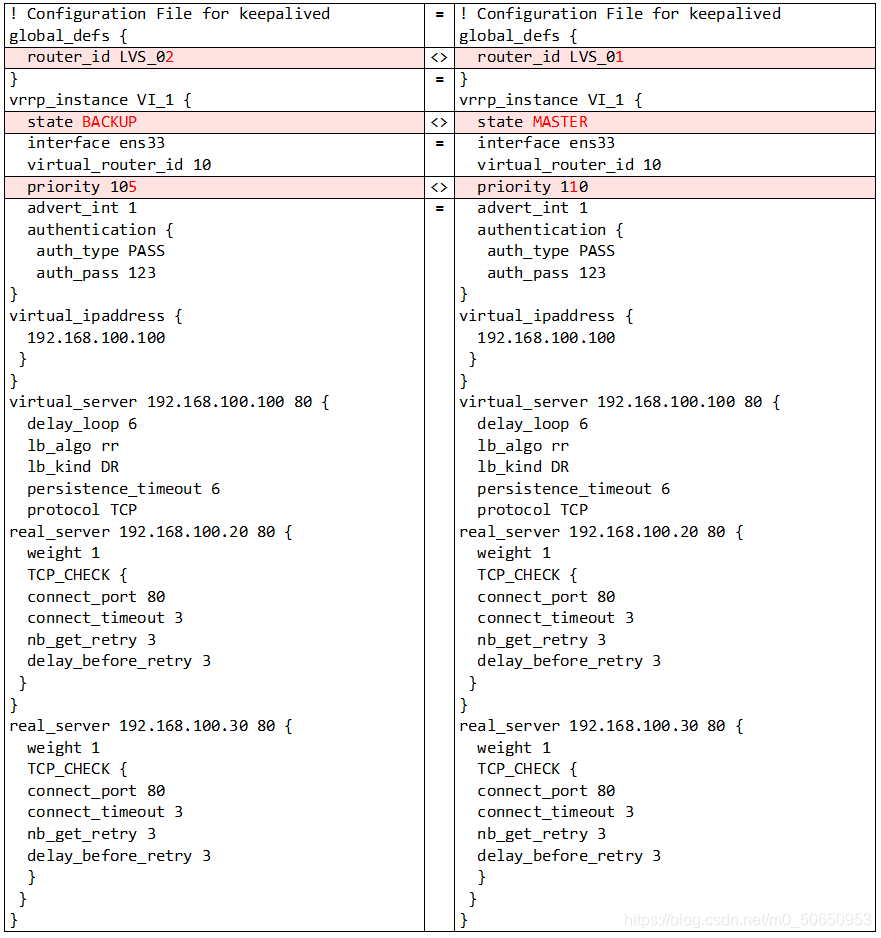

主LVS和备LVS配置文件区别

以主服务器为例，先修改keepalived master服务器配置文件，备服务器只需在keepalived master服务器配置文件的基础上修改router_id、state、priority三个参数即可
在这里插入图片描述

NFS共享目录配置

[root@nfs ~]# systemctl stop firewalld              ###关闭防火墙
[root@nfs ~]# setenforce 0
[root@nfs ~]# yum -y install rpcbind nfs-utils      ###安装rpcbind和nfs-utils软件包（默认安装）

[root@nfs ~]# mkdir /opt/web1 /opt/web2             ###创建共享目录
[root@nfs ~]# vi /opt/web1/index.html
添加：<h1>Hello</h1>

[root@nfs ~]# vi /opt/web2/index.html
添加：<h1>Word</h1>

[root@nfs ~]# vi /etc/exports
添加：
/opt/web1 192.168.100.20/24(ro)
/opt/web2 192.168.100.30/24(ro)

[root@nfs ~]# systemctl restart nfs                 ###重启服务
[root@nfs ~]# systemctl restart rpcbind
[root@nfs ~]# showmount -e
Export list for nfs:
/opt/web2 192.168.100.30/24
/opt/web1 192.168.100.20/24

Web1 配置

[root@web1 ~]# systemctl stop firewalld
[root@web1 ~]# setenforce 0
[root@web1 ~]# vi web1.sh

添加：
#!/bin/bash
ifconfig lo:0 192.168.100.100 broadcast 192.168.100.100 netmask 255.255.255.255 up
route add -host 192.168.100.100 dev lo:0
echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p &> /dev/null

[root@web1 ~]# sh web.sh
[root@web1 ~]# ifconfig                 ###查看是否有虚拟路由生成
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.100.20  netmask 255.255.255.0  broadcast 192.168.100.255
        inet6 fe80::e98d:5e18:5e52:25ca  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:ae:cb:b0  txqueuelen 1000  (Ethernet)
        RX packets 6599  bytes 1664134 (1.5 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 2671  bytes 333575 (325.7 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1  (Local Loopback)
        RX packets 264  bytes 29384 (28.6 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 264  bytes 29384 (28.6 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo:0: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 192.168.100.100  netmask 255.255.255.255
        loop  txqueuelen 1  (Local Loopback)

virbr0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        inet 192.168.122.1  netmask 255.255.255.0  broadcast 192.168.122.255
        ether 52:54:00:a5:8f:c7  txqueuelen 1000  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

[root@web1 ~]# yum -y install httpd
[root@web1 ~]# showmount -e 192.168.100.40
Export list for 192.168.100.40:
/opt/web2 192.168.100.30/24
/opt/web1 192.168.100.20/24
[root@web1 ~]# mount 192.168.100.40:/opt/web1 /var/www/html
[root@web1 ~]# systemctl start httpd

Web2 配置

[root@web2 ~]# systemctl stop firewalld
[root@web2 ~]# setenforce 0
[root@web2 ~]# vi web2.sh

添加：
#!/bin/bash
ifconfig lo:0 192.168.100.100 broadcast 192.168.100.100 netmask 255.255.255.255 up
route add -host 192.168.100.100 dev lo:0
echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p &> /dev/null

[root@web2 ~]# sh web2.sh
[root@web2 ~]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.100.30  netmask 255.255.255.0  broadcast 192.168.100.255
        inet6 fe80::a84d:dfac:ebd3:131a  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:c9:b5:bf  txqueuelen 1000  (Ethernet)
        RX packets 3601  bytes 1432053 (1.3 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 2553  bytes 307718 (300.5 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1  (Local Loopback)
        RX packets 336  bytes 36680 (35.8 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 336  bytes 36680 (35.8 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo:0: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 192.168.100.100  netmask 255.255.255.255
        loop  txqeuelen 1  (Local Loopback)

virbr0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        inet 192.168.122.1  netmask 255.255.255.0  broadcast 192.168.122.255
        ether 52:54:00:02:2f:b3  txqueuelen 1000  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

[root@web2 ~]# yum -y install httpd
[root@web2 ~]# showmount -e 192.168.100.40
Export list for 192.168.100.40:
/opt/web2 192.168.100.30/24
/opt/web1 192.168.100.20/24
[root@web2 ~]# mount 192.168.100.40:/opt/web2 /var/www/html
[root@web2 ~]# systemctl start httpd

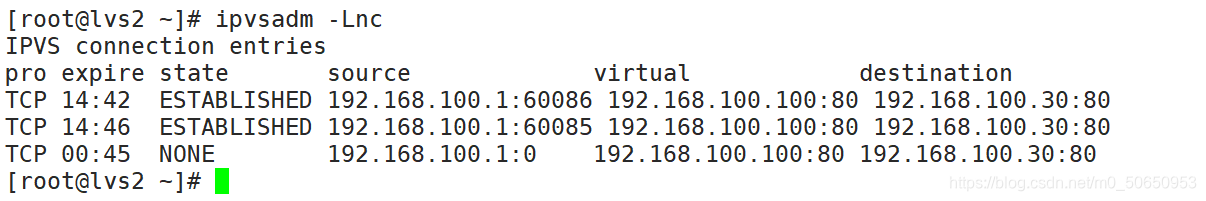

测试验证

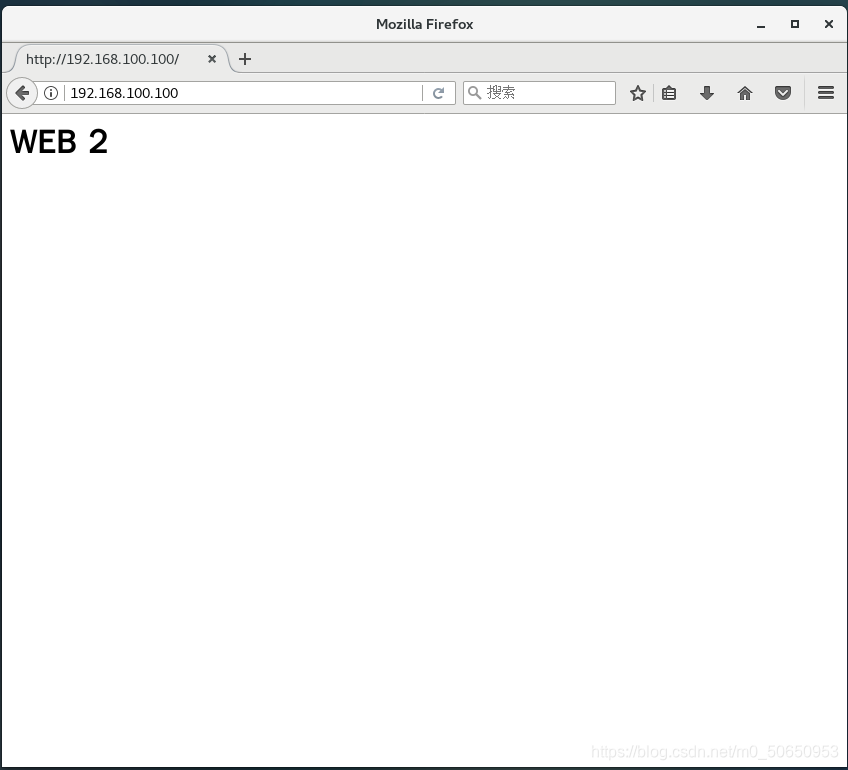

浏览器输入：http://192.168.100.100
在这里插入图片描述

在这里插入图片描述

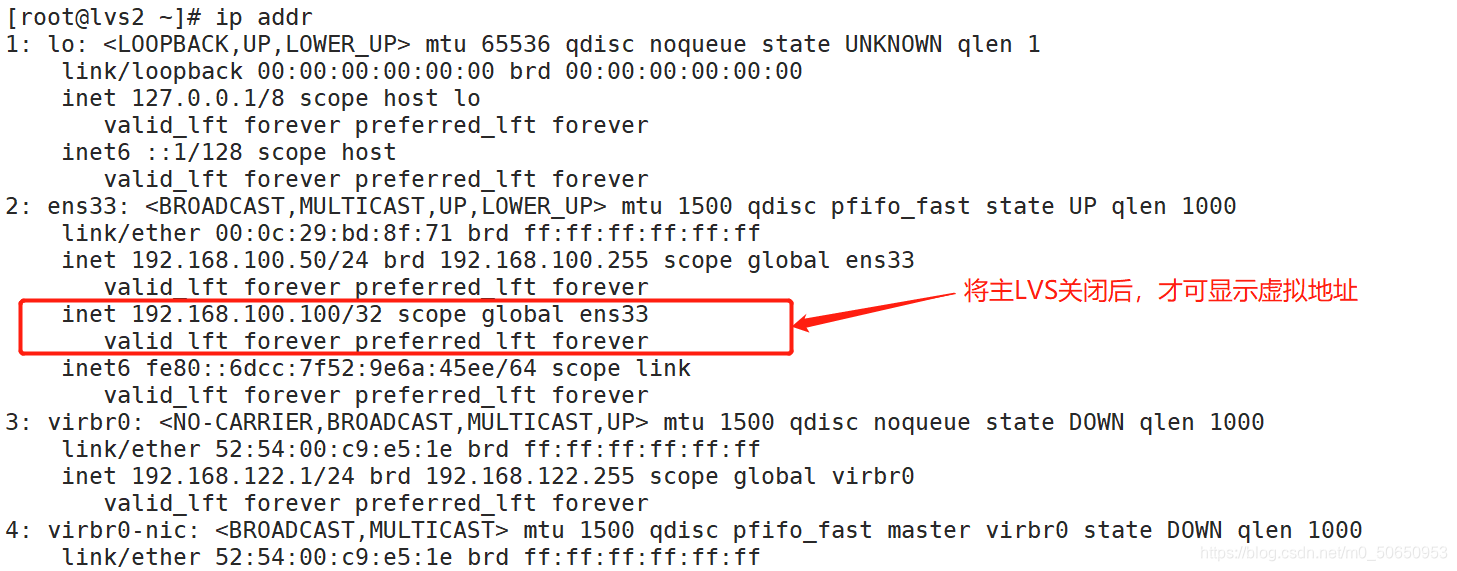

关闭主LVS后

在这里插入图片描述

Mr_陶先森
关注
keepalived+lvs安装部署
jingxiangx的博客
04-28 339
1.Keepalived的设计目标是构建高可用的LVS负载均衡群集，可以调用ipvsadm工具来创建虚拟服务器、管理服务器池，而不仅仅是双机热备。优点：keepalived对lvs负载调度器实现热备切换，提高可用性，对服务器池中的节点进行健康检查，自动移除失效节点，恢复后再重新加入。 2.基于lvs+keepalived实现的lvs群集结构中，至少包含两台热备的负载调度器。使用keepalived...
keepalived+lvs高可用负载均衡集群配置方案
thetender的博客
08-08 813
keepalived+lvs部署高可用负载均衡集群方案
keepalived+lvs
Syx834722207的博客
07-30 973
Keepalived+LVS   Linux下的高可用负载均衡服务器集群之keepalived+lvs   LVS，是Linux Virtual Server的缩写，也就是Linux虚拟服务器。它是一个虚拟的服务器集群系统。1998年5月章文嵩博士成立该项目，是中国国内最早出现的自由软件项目之一。 Keepalived是一种类似于网络中3、4、5层交换机制的软件。Keepalived能够
LVS + Keepalived 高可用集群
最新发布
a_2373179473的博客
03-12 1264
本文深入探讨了 LVS+Keepalived 高可用集群的构建与应用。LVS 作为内核级负载均衡器，通过 DR 模式实现高效的四层流量转发，结合 Keepalived 的 VRRP 协议与健康检查机制，保障服务的高可用性。实验通过绑定 VIP、配置 ARP 抑制、部署 Web 服务及主备节点配置，验证了集群的负载均衡、主备切换与故障恢复能力。实践表明，该方案在电商、数据库等场景中表现优异，相比 HAProxy/Nginx 具有更高吞吐量和更低资源消耗，适用于企业级高并发系统的流量调度与容灾需求。
Keepalived+LVS
我的博客
06-11 1400
在一个LVS服务集群中通常有主服务器（MASTER）和备份服务器（BACKUP）两种角色的服务器，但是对外表现为一个虚拟IP（VIP），主服务器会发送VRRP通告信息给备份服务器，当备份服务器收不到VRRP消息的时候，即主服务器异常的时候，备份服务器就会接管虚拟IP，继续提供服务，从而保证了高可用性。●core模块：为keepalived的核心，负责主进程的启动、维护及全局配置文件的加载和解析。若当前在线的路由器失效，则其他路由器会根据设置的优先级自动接替虚拟IP地址，继续提供服务。
HAProxy+Keepalived+LVS实现负载平衡高可用集群最佳实践
01-16
HAProxy+Keepalived+LVS实现负载平衡高可用集群最佳实践
运维学习————LVS集群和Keepalived+LVS高可用
m0_73376570的博客
08-26 1170
ARP (Address Resolution Protocol) 是一种网络协议，用于将 IP 地址解析为物理地址（MAC 地址）。当你尝试与另一台设备通信时，如果只知道它的 IP 地址而不知道它的 MAC 地址，ARP 协议就会帮助你找到这个 MAC 地址arp_ignore 是 Linux 内核中的一个配置参数，用于控制系统如何处理接收到的 ARP 请求。
第三十三章：Lvs+Keepalived+Nginx+Tomcat高可用集群1
08-08
LVS+Keepalived+Nginx+Tomcat 高可用集群项目 本文主要讲述了如何构建一个高可用集群项目，使用 LVS、Keepalived、Nginx 和 Tomcat 实现高可用性和负载均衡。该项目的架构中，Keepalived 负责对 LVS 架构中的调度器...
Keepalived+LVS+nginx搭建nginx高可用集群
d234343zxdvgbh的博客
05-14 1794
nginx接收到的请求可以通过负载均衡策略分发到其下一级的应用服务器，这些服务器 一般是以集群方式部署的，因而在性能不足的情况下，应用服务器可以通过加机器的方式扩 展流量。此时，对于一些特大型的网站，性能的瓶颈就来自于nginx了，因为单机的nginx的 并发能力是有上限的，而nginx本身是不支持集群模式的，因而此时对nginx的横向扩展就显 得尤为重要。lvs是一款用于四层负载均衡的工具。
Keepalived+lvs
Je_suis_Lulu的博客
08-18 596
Keepalived+lvs   Keepalived服务开启的进程：一个父进程；两个子进程 。其中： （1）父进程监控子进程：通过watchdog向子进程发送socket信息，确认子进程状态，若某端时间内未收到子进程的socket响应，父进程将重启子进程； （2）两个子进程：VRRP和Hostcheck。其中VRRP检测高可用；Hostcheck：采用IPVS实 现对后端负载的健康检查。
Keepalived+LVS部署
桂安俊@KylinOS
11-20 1285
其中将LVS服务器环境复制一份，建立2台主备LVS服务器，并将LVS服务器的VIP配置删除，下面用keepalived实现LVS服务器的VIP，并实现VIP高可用。，如果web1宕机，lvs集群会自动剔除web1，当web1恢复正常后，lvs会将web1重新加入lvs集群。实验目标：在LVS-DR模式的基础上，使用keepalived对LVS服务器的VIP实现高可用。将192.168.2.100所在服务器关机，查看VIP漂移到备机，并正常提供LVS负载均衡服务。lvs也是自带健康检查的。
keepalived +lvs应用部署
weixin_45969972的博客
06-15 259
一、keepalived概述： 概述：keepalived起初为Lvs设计的一款强大的辅助工具，保证Lvs负载调度器的故障切换以及web节点的健康状态检查，后续被应用到很多需要容错的场景下，keepalived自身基于VRRP协议–虚拟路由冗余协议，思科公有协议； 案例环境： 主服务器 192.168.100.101 从服务器 192.168.100.102 安装node1节点上的httpd的服务； 安装node2节点上的httpd的服务； 在两台node节点上安装keepalived软件程序（两台安
Keepalived+LVS | Keepalived+Nginx
morterd_的博客
07-31 1040
keepalived+lvs准备4台虚拟机分别为server1,server2,server3,server4(server1为主机，4为备机)安装 安装包 keepalived-1.2.5.tar.gz tar zxf keepalived-1.2.5.tar.gz 依赖性解决 yum install -y ipvsadm kernel-devel openssl-devel popt-deve
Net分布式系统之三：Keepalived+LVS+Nginx负载均衡之高可用
iop090q的博客
04-20 3988
一、Keepalived介绍  　　Keepalived是分布式部署系统解决系统高可用的软件，结合LVS（Linux Virtual Server）使用，其功能类似于heartbeat，解决单机宕机的问题。     　　二、Keepalived技术原理  　　keepalived是以VRRP协议为实现基础的，VRRP全称Virtual Router Redunda
LVS+Keepalived 群集部署
m0_56107775的博客
06-09 201
专为LVS和HA设计的一款健康检查工具 • 支持故障自动切换（Failover）• 支持节点健康状态检查（Health Checking）• 官方网站：http://www.keepalived.org/集群要满足的三个特点 1、负载均衡 2、健康检查 3、故障切换对于节点服务器:健康检查如果发现有故障的节点就会其隔离或者剔除集群，待其恢复后再重新加入的集群当中负载均衡器:健康检查会定时检查主机的状态（包括主机和服务的状态)，如果出故障就会自动切换到备主机上待主的恢复重新让主承载业务请求Keepalived
MySQL LVS+Keepalived+MHA高可用集群部署指南
本文档详细介绍了如何在IT环境中部署MySQL LVS (Linux Virtual Server)、Keepalived和MHA (Master High Availability)的高可用集群应用。LVS作为负载均衡器，负责分发流量到后端MySQL服务器，提高系统的可用性和性能...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
