【低空经济】低空飞行器风洞试验平台设计方案

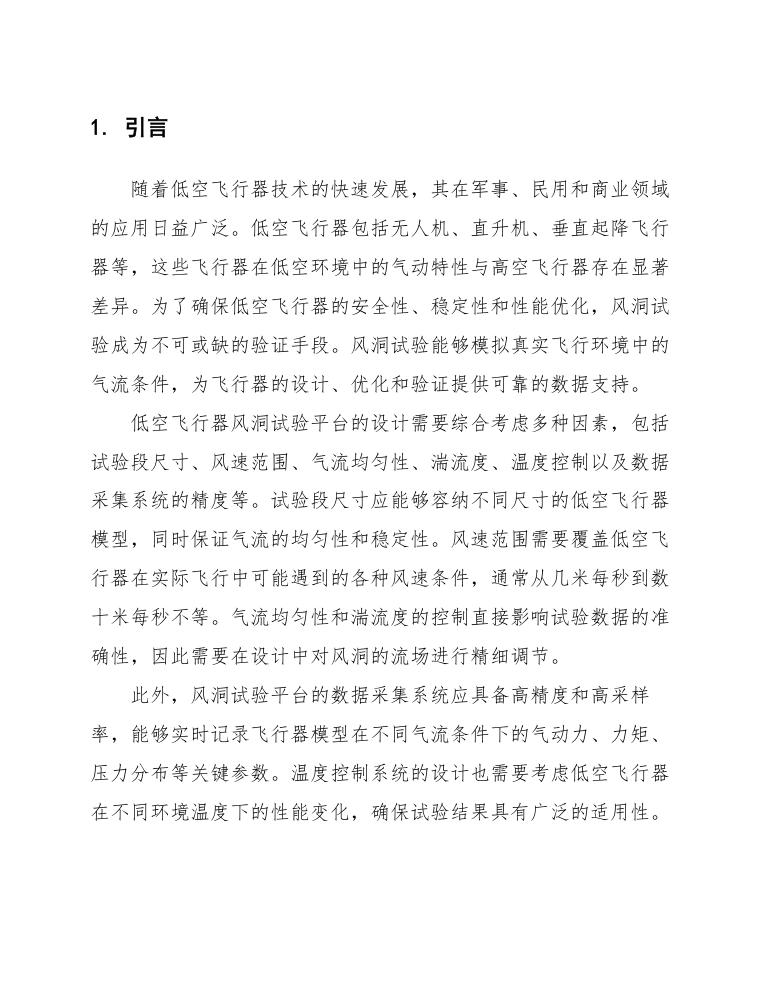

1. 引言

随着低空飞行器技术的快速发展，其在军事、民用和商业领域的应用日益广泛。低空飞行器包括无人机、直升机、垂直起降飞行器等，这些飞行器在低空环境中的气动特性与高空飞行器存在显著差异。为了确保低空飞行器的安全性、稳定性和性能优化，风洞试验成为不可或缺的验证手段。风洞试验能够模拟真实飞行环境中的气流条件，为飞行器的设计、优化和验证提供可靠的数据支持。

低空飞行器风洞试验平台的设计需要综合考虑多种因素，包括试验段尺寸、风速范围、气流均匀性、湍流度、温度控制以及数据采集系统的精度等。试验段尺寸应能够容纳不同尺寸的低空飞行器模型，同时保证气流的均匀性和稳定性。风速范围需要覆盖低空飞行器在实际飞行中可能遇到的各种风速条件，通常从几米每秒到数十米每秒不等。气流均匀性和湍流度的控制直接影响试验数据的准确性，因此需要在设计中对风洞的流场进行精细调节。

此外，风洞试验平台的数据采集系统应具备高精度和高采样率，能够实时记录飞行器模型在不同气流条件下的气动力、力矩、压力分布等关键参数。温度控制系统的设计也需要考虑低空飞行器在不同环境温度下的性能变化，确保试验结果具有广泛的适用性。

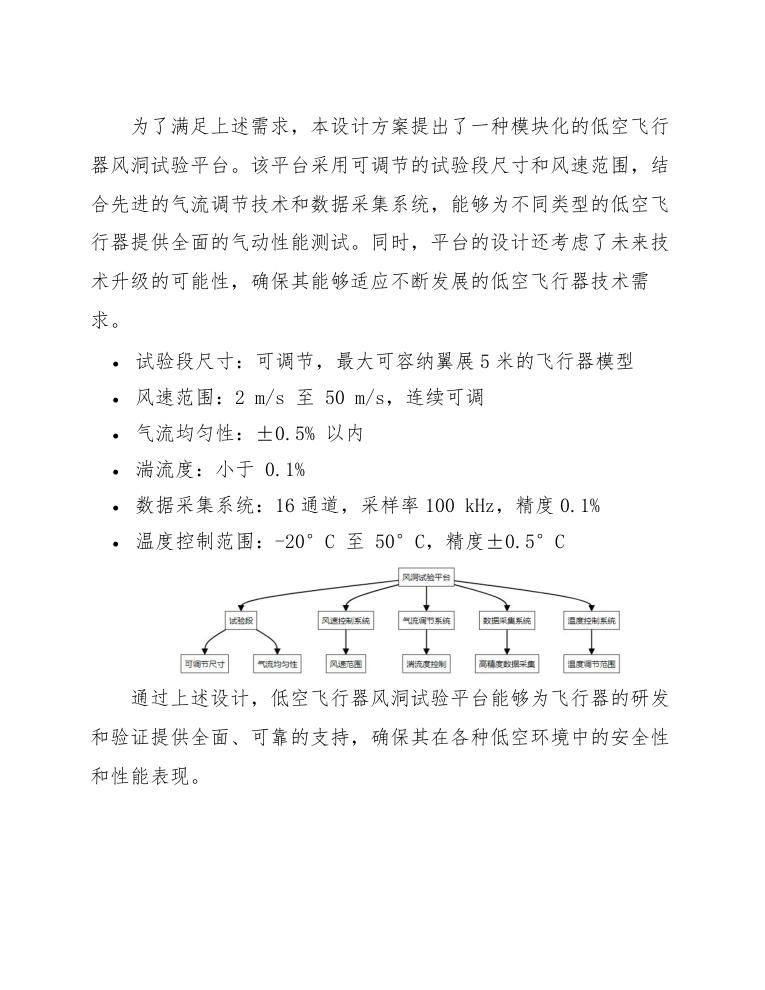

为了满足上述需求，本设计方案提出了一种模块化的低空飞行器风洞试验平台。该平台采用可调节的试验段尺寸和风速范围，结合先进的气流调节技术和数据采集系统，能够为不同类型的低空飞行器提供全面的气动性能测试。同时，平台的设计还考虑了未来技术升级的可能性，确保其能够适应不断发展的低空飞行器技术需求。

• 试验段尺寸：可调节，最大可容纳翼展5米的飞行器模型
• 风速范围：2 m/s 至 50 m/s，连续可调
• 气流均匀性：±0.5% 以内
• 湍流度：小于 0.1%
• 数据采集系统：16通道，采样率100 kHz，精度0.1%
• 温度控制范围：-20°C 至 50°C，精度±0.5°C

通过上述设计，低空飞行器风洞试验平台能够为飞行器的研发和验证提供全面、可靠的支持，确保其在各种低空环境中的安全性和性能表现。

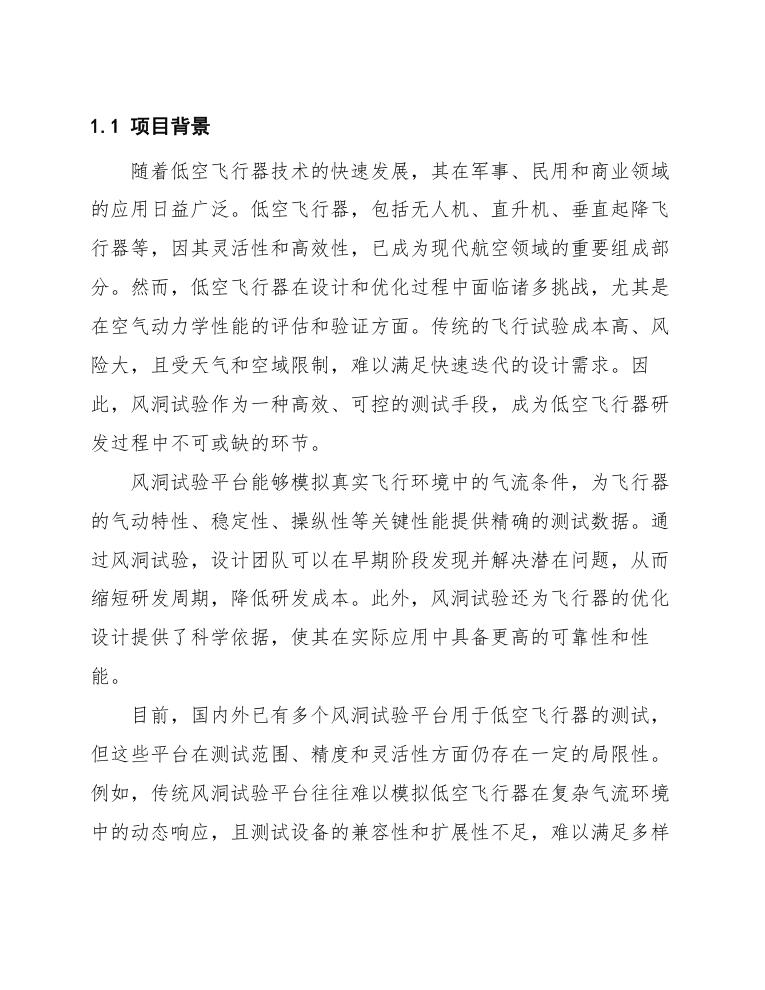

1.1 项目背景

随着低空飞行器技术的快速发展，其在军事、民用和商业领域的应用日益广泛。低空飞行器，包括无人机、直升机、垂直起降飞行器等，因其灵活性和高效性，已成为现代航空领域的重要组成部分。然而，低空飞行器在设计和优化过程中面临诸多挑战，尤其是在空气动力学性能的评估和验证方面。传统的飞行试验成本高、风险大，且受天气和空域限制，难以满足快速迭代的设计需求。因此，风洞试验作为一种高效、可控的测试手段，成为低空飞行器研发过程中不可或缺的环节。

风洞试验平台能够模拟真实飞行环境中的气流条件，为飞行器的气动特性、稳定性、操纵性等关键性能提供精确的测试数据。通过风洞试验，设计团队可以在早期阶段发现并解决潜在问题，从而缩短研发周期，降低研发成本。此外，风洞试验还为飞行器的优化设计提供了科学依据，使其在实际应用中具备更高的可靠性和性能。

目前，国内外已有多个风洞试验平台用于低空飞行器的测试，但这些平台在测试范围、精度和灵活性方面仍存在一定的局限性。例如，传统风洞试验平台往往难以模拟低空飞行器在复杂气流环境中的动态响应，且测试设备的兼容性和扩展性不足，难以满足多样化的测试需求。因此，设计一套专门针对低空飞行器的风洞试验平台，具有重要的现实意义和应用价值。

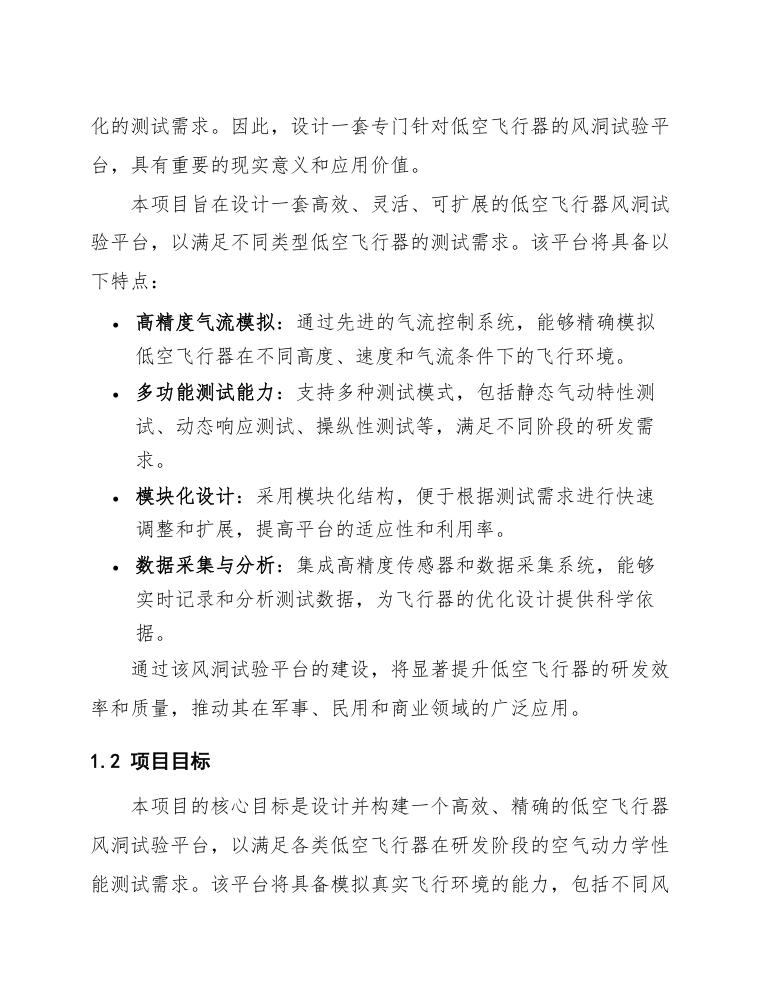

本项目旨在设计一套高效、灵活、可扩展的低空飞行器风洞试验平台，以满足不同类型低空飞行器的测试需求。该平台将具备以下特点：

• 高精度气流模拟：通过先进的气流控制系统，能够精确模拟低空飞行器在不同高度、速度和气流条件下的飞行环境。
• 多功能测试能力：支持多种测试模式，包括静态气动特性测试、动态响应测试、操纵性测试等，满足不同阶段的研发需求。
• 模块化设计：采用模块化结构，便于根据测试需求进行快速调整和扩展，提高平台的适应性和利用率。
• 数据采集与分析：集成高精度传感器和数据采集系统，能够实时记录和分析测试数据，为飞行器的优化设计提供科学依据。

通过该风洞试验平台的建设，将显著提升低空飞行器的研发效率和质量，推动其在军事、民用和商业领域的广泛应用。

1.2 项目目标

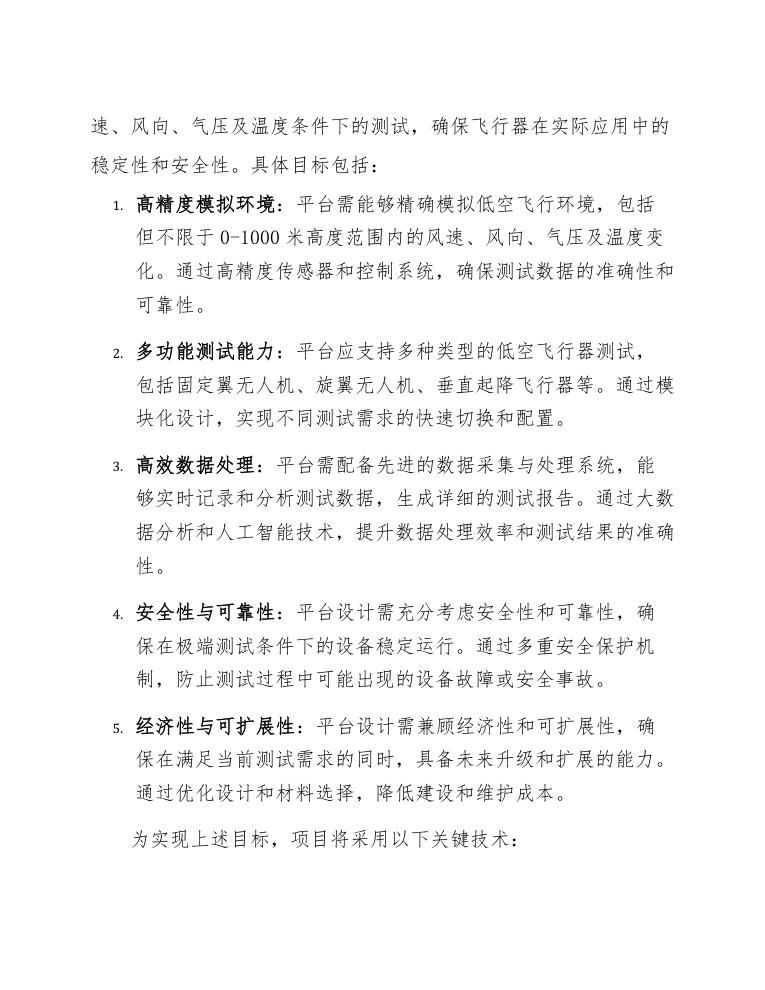

本项目的核心目标是设计并构建一个高效、精确的低空飞行器风洞试验平台，以满足各类低空飞行器在研发阶段的空气动力学性能测试需求。该平台将具备模拟真实飞行环境的能力，包括不同风速、风向、气压及温度条件下的测试，确保飞行器在实际应用中的稳定性和安全性。具体目标包括：

1. 高精度模拟环境：平台需能够精确模拟低空飞行环境，包括但不限于0-1000米高度范围内的风速、风向、气压及温度变化。通过高精度传感器和控制系统，确保测试数据的准确性和可靠性。

2. 多功能测试能力：平台应支持多种类型的低空飞行器测试，包括固定翼无人机、旋翼无人机、垂直起降飞行器等。通过模块化设计，实现不同测试需求的快速切换和配置。

3. 高效数据处理：平台需配备先进的数据采集与处理系统，能够实时记录和分析测试数据，生成详细的测试报告。通过大数据分析和人工智能技术，提升数据处理效率和测试结果的准确性。

4. 安全性与可靠性：平台设计需充分考虑安全性和可靠性，确保在极端测试条件下的设备稳定运行。通过多重安全保护机制，防止测试过程中可能出现的设备故障或安全事故。

5. 经济性与可扩展性：平台设计需兼顾经济性和可扩展性，确保在满足当前测试需求的同时，具备未来升级和扩展的能力。通过优化设计和材料选择，降低建设和维护成本。

为实现上述目标，项目将采用以下关键技术：

• 高精度风洞控制系统：通过先进的控制算法和高精度传感器，实现对风洞内风速、风向、气压及温度的精确控制。
• 模块化测试平台设计：采用模块化设计理念，实现不同测试需求的快速切换和配置，提升测试效率和灵活性。
• 大数据分析与人工智能技术：通过大数据分析和人工智能技术，提升数据处理效率和测试结果的准确性，为飞行器设计提供科学依据。
• 多重安全保护机制：通过多重安全保护机制，确保测试过程中的设备稳定运行和人员安全。

通过以上技术手段，本项目将构建一个高效、精确、安全、经济的低空飞行器风洞试验平台，为低空飞行器的研发和测试提供强有力的支持。

1.3 项目意义

低空飞行器风洞试验平台的设计与建设，对于推动低空飞行器技术的发展具有重要的现实意义。首先，随着低空经济的快速崛起，无人机、电动垂直起降飞行器（eVTOL）等低空飞行器的市场需求急剧增加。然而，这些飞行器的气动性能、稳定性和安全性需要通过精确的风洞试验来验证和优化。风洞试验平台能够模拟真实飞行环境，为飞行器的设计提供可靠的数据支持，从而缩短研发周期，降低研发成本。

其次，低空飞行器的应用场景日益多样化，包括物流配送、城市空中交通、农业植保、应急救援等领域。不同应用场景对飞行器的气动布局、动力系统和控制策略提出了不同的要求。通过风洞试验平台，可以针对不同应用场景进行定制化测试，优化飞行器的性能参数，确保其在复杂环境下的可靠性和适应性。例如，在城市空中交通场景中，飞行器需要具备良好的抗风能力和低噪音特性，而这些特性可以通过风洞试验进行精确评估和优化。

此外，低空飞行器风洞试验平台的建设还将推动相关产业链的发展。风洞试验涉及高精度传感器、数据采集系统、自动化控制技术等多个领域，这些技术的进步将带动上下游产业的协同发展。同时，风洞试验平台的建设也将为高校、科研机构和企业提供一个开放的研究平台，促进产学研合作，加速低空飞行器技术的创新与突破。

• 提高飞行器气动性能：通过风洞试验优化飞行器的气动布局，提升飞行效率和稳定性。
• 降低研发成本：减少实际飞行测试的次数，降低研发风险和成本。
• 促进技术标准化：为低空飞行器的设计、制造和测试提供标准化依据，推动行业规范化发展。
• 支持多场景应用：针对不同应用场景进行定制化测试，确保飞行器在各种环境下的适应性。

综上所述，低空飞行器风洞试验平台的建设不仅是技术发展的必然需求，也是推动低空经济高质量发展的重要基础设施。通过该平台，可以有效提升低空飞行器的整体性能，降低研发成本，促进产业链协同发展，为低空飞行器的广泛应用奠定坚实基础。

2. 风洞试验平台概述

低空飞行器风洞试验平台的设计旨在模拟真实飞行环境，为飞行器的气动性能测试提供精确的实验条件。该平台主要由风洞主体、动力系统、测量与控制系统、数据采集与处理系统以及辅助设施组成。风洞主体采用闭口回流式设计，确保气流稳定且均匀，能够模拟从低速到亚音速的多种飞行条件。动力系统采用大功率变频电机驱动轴流风机，通过变频调速实现风速的精确控制，风速范围可覆盖0-100 m/s，满足不同飞行器的测试需求。

测量与控制系统是风洞试验平台的核心部分，主要包括压力传感器、温度传感器、风速传感器、六分量天平以及高速摄像系统。压力传感器布置在风洞壁面和模型表面，用于测量气动载荷分布；温度传感器用于监测气流温度变化，确保实验条件的一致性；风速传感器实时监测风速，反馈至控制系统进行调节；六分量天平用于测量飞行器模型的气动力和力矩；高速摄像系统则用于捕捉流场细节和模型动态响应。控制系统采用PLC与上位机结合的方式，实现风速、温度、压力等参数的自动调节与监控，确保实验过程的高精度与高可靠性。

数据采集与处理系统采用高速数据采集卡和专用软件，能够实时采集并处理实验数据。数据采集频率可达100 kHz，确保捕捉到瞬态气动现象。数据处理软件具备强大的分析功能，能够自动生成气动系数曲线、流场分布图等结果，并支持数据导出与二次分析。此外，系统还具备数据存储与回溯功能，便于后续研究与验证。

辅助设施包括模型支撑系统、安全防护系统和环境控制系统。模型支撑系统采用高刚度、低干扰的设计，确保模型在实验过程中保持稳定；安全防护系统包括紧急停机装置、风速超限报警和火灾报警等，确保实验安全；环境控制系统用于调节风洞内部温度、湿度和气压，模拟不同海拔和气候条件下的飞行环境。

• 风洞主体：闭口回流式设计，风速范围0-100 m/s
• 动力系统：大功率变频电机驱动轴流风机
• 测量系统：压力传感器、温度传感器、风速传感器、六分量天平、高速摄像系统
• 控制系统：PLC与上位机结合，实现参数自动调节
• 数据采集与处理：高速数据采集卡，数据处理软件
• 辅助设施：模型支撑系统、安全防护系统、环境控制系统

该设计方案充分考虑了低空飞行器风洞试验的实际需求，具备高精度、高可靠性和高安全性的特点，能够为飞行器的研发与验证提供强有力的支持。

2.1 风洞试验平台的定义

风洞试验平台是一种用于模拟飞行器在空气中运动时受到的气动力和气动力矩的试验设备。它通过控制气流的速度、压力和温度等参数，来模拟飞行器在不同飞行条件下的气动特性。风洞试验平台通常由风洞本体、动力系统、测量系统和控制系统等部分组成。风洞本体是试验平台的核心部分，其内部空间设计为能够产生均匀、稳定的气流，以便对飞行器模型进行精确的气动测试。动力系统负责提供风洞运行所需的气流，通常包括风扇、电机和传动装置等。测量系统用于采集飞行器模型在风洞中的气动力数据，包括压力传感器、力传感器和数据采集设备等。控制系统则负责调节风洞的运行参数，如风速、风向和温度等，以确保试验条件的准确性和可重复性。

风洞试验平台的主要功能包括：

• 模拟飞行器在不同飞行速度下的气动特性；
• 测量飞行器模型的气动力和气动力矩；
• 评估飞行器的气动性能和稳定性；
• 验证飞行器设计的有效性和可靠性。

为了确保风洞试验平台的准确性和可靠性，设计时需要考虑以下关键因素：

• 风洞本体的尺寸和形状，以确保气流均匀性和稳定性；
• 动力系统的功率和效率，以满足不同试验条件下的气流需求；
• 测量系统的精度和响应速度，以确保数据的准确性和实时性；
• 控制系统的灵活性和稳定性，以实现试验条件的精确控制。

通过上述设计，风洞试验平台能够为低空飞行器的研发提供可靠的气动测试环境，确保飞行器在实际飞行中的安全性和性能。

2.2 风洞试验平台的分类

风洞试验平台根据其用途、结构和工作原理的不同，可以分为多种类型。首先，按照风洞的气流速度范围，可以分为低速风洞、亚音速风洞、跨音速风洞、超音速风洞和高超音速风洞。低速风洞主要用于模拟飞行器在低速飞行状态下的气动特性，其气流速度通常低于0.3马赫；亚音速风洞适用于0.3至0.8马赫的速度范围，主要用于研究飞行器在亚音速飞行时的气动性能；跨音速风洞则覆盖0.8至1.2马赫的速度范围，用于研究飞行器在跨音速飞行时的气动特性；超音速风洞和高超音速风洞则分别用于1.2至5马赫和5马赫以上的速度范围，主要用于研究飞行器在超音速和高超音速飞行时的气动特性。

其次，按照风洞的结构形式，可以分为直流式风洞和回流式风洞。直流式风洞的气流从入口进入，经过试验段后直接排出，结构简单，但能量利用率较低；回流式风洞则通过回流通道将气流重新引入风洞入口，形成闭合循环，能量利用率高，但结构复杂。

此外，按照风洞的试验段形式，可以分为开口式风洞和闭口式风洞。开口式风洞的试验段与外界大气相通，气流在试验段内流动后直接排出，适用于大尺寸模型的试验；闭口式风洞的试验段与外界隔绝，气流在试验段内循环流动，适用于小尺寸模型的试验。

根据风洞的驱动方式，还可以分为机械驱动风洞和气体驱动风洞。机械驱动风洞通过电机或涡轮机等机械装置驱动风扇或压缩机产生气流，适用于低速和亚音速风洞；气体驱动风洞则通过高压气体驱动，适用于超音速和高超音速风洞。

最后，按照风洞的试验对象，可以分为通用风洞和专用风洞。通用风洞适用于多种类型的飞行器试验，具有较广的适用范围；专用风洞则针对特定类型的飞行器或特定试验需求设计，具有较高的试验精度和针对性。

以下是一些常见的风洞试验平台分类及其特点的简要总结：

• 低速风洞：气流速度低于0.3马赫，适用于低速飞行器试验。
• 亚音速风洞：气流速度0.3至0.8马赫，适用于亚音速飞行器试验。
• 跨音速风洞：气流速度0.8至1.2马赫，适用于跨音速飞行器试验。
• 超音速风洞：气流速度1.2至5马赫，适用于超音速飞行器试验。
• 高超音速风洞：气流速度5马赫以上，适用于高超音速飞行器试验。

通过以上分类，可以根据具体的试验需求选择合适的

2.3 低空飞行器风洞试验平台的特殊要求

低空飞行器风洞试验平台的设计需要满足一系列特殊要求，以确保试验结果的准确性和可靠性。首先，由于低空飞行器通常在较低的高度和速度范围内运行，风洞试验平台必须能够模拟这些特定的飞行条件。这包括对风速、气压、温度等环境参数的精确控制。风速范围通常需要覆盖从几米每秒到几十米每秒，以模拟不同飞行状态下的气流条件。

其次，低空飞行器的尺寸和形状多样，风洞试验平台需要具备足够的灵活性，以适应不同尺寸和形状的飞行器模型。试验段的设计应允许快速更换模型，并且能够支持多种安装方式，如固定安装、旋转安装等。此外，试验段的内壁应尽量减少对气流的干扰，以确保试验数据的准确性。

低空飞行器在飞行过程中可能会遇到复杂的气流环境，如湍流、阵风等。因此，风洞试验平台需要具备模拟这些复杂气流条件的能力。这可以通过在风洞中引入湍流发生器、阵风模拟装置等设备来实现。这些设备应能够精确控制湍流强度、阵风频率和幅度，以模拟真实的飞行环境。

此外，低空飞行器的动力系统通常包括螺旋桨、旋翼等旋转部件，这些部件在飞行过程中会产生显著的气动噪声和振动。风洞试验平台需要具备测量和分析这些噪声和振动的能力，以评估飞行器的声学性能和结构稳定性。为此，试验平台应配备高精度的声学传感器和振动传感器，并能够实时采集和处理数据。

为了确保试验数据的可靠性和可重复性，风洞试验平台还需要具备高精度的测量和控制系统。这包括对风速、压力、温度等参数的实时监测和记录，以及对试验过程的自动化控制。试验平台应配备先进的数据采集系统和控制软件，以实现试验过程的自动化和数据的高效处理。

最后，低空飞行器风洞试验平台的设计还需要考虑安全性和可维护性。试验平台应具备完善的安全保护措施，如紧急停机装置、过载保护等，以确保试验过程的安全性。同时，试验平台的设计应便于维护和检修，以减少停机时间和维护成本。

综上所述，低空飞行器风洞试验平台的设计需要综合考虑多种因素，包括模拟条件的精确性、模型的适应性、复杂气流环境的模拟能力、噪声和振动的测量能力、高精度的测量和控制系统，以及安全性和可维护性。通过满足这些特殊要求，风洞试验平台能够为低空飞行器的研发和优化提供可靠的技术支持。

3. 设计需求分析

在设计低空飞行器风洞试验平台时，首先需要明确其核心功能和应用场景。该平台主要用于模拟低空飞行器在不同风速、风向和大气条件下的飞行性能，以验证其气动特性、稳定性和控制系统的有效性。因此，设计需求分析需围绕以下几个方面展开：

1. 风速范围与精度要求
   低空飞行器的飞行速度通常较低，风速范围应覆盖0-50 m/s，以满足从静止到高速飞行的模拟需求。风速控制精度需达到±0.5 m/s，以确保试验数据的可靠性。风洞试验平台应具备快速调节风速的能力，响应时间不超过5秒。

2. 气流均匀性与湍流度
   气流均匀性是风洞试验的关键指标之一。试验段内的气流均匀性应控制在±1%以内，湍流度需低于0.5%。为实现这一目标，需设计合理的收缩段和整流装置，确保气流在进入试验段前达到稳定状态。

3. 试验段尺寸与可扩展性
   试验段尺寸需根据低空飞行器的典型尺寸确定。建议试验段截面尺寸为2m×2m，长度不小于5m，以容纳不同尺寸的飞行器模型。同时，平台应具备模块化设计，便于未来扩展或调整试验段尺寸。

4. 测量系统与数据采集
   风洞试验平台需配备高精度的测量系统，包括但不限于：

   • 六分量天平：用于测量飞行器模型的升力、阻力、侧向力及力矩，精度需达到±0.1%。
   • 压力传感器：布置于模型表面，测量压力分布，精度为±0.5 Pa。
   • 数据采集系统：采样频率不低于1 kHz，确保动态数据的实时捕捉。

5. 控制系统与自动化
   控制系统需实现风速、风向、模型姿态的自动化调节。具体功能包括：

   • 风速闭环控制：根据设定值实时调节风机转速。
   • 模型姿态调节：支持俯仰、偏航和滚转角的精确控制，角度调节精度为±0.1°。
   • 试验流程自动化：支持预设试验流程，减少人为操作误差。

6. 安全性与可靠性
   风洞试验平台需具备完善的安全保护机制，包括：

   • 紧急停机功能：在异常情况下立即切断风机电源。
   • 模型固定装置：确保模型在高速气流中的稳定性，防止脱落或损坏。
   • 环境监测：实时监测试验段内的温度、湿度和气压，确保试验条件符合要求。

7. 能耗与维护成本
   风洞试验平台的能耗主要集中在风机驱动系统。建议采用变频调速技术，降低能耗。同时，平台设计应便于维护，关键部件如风机叶片、整流装置等需易于拆卸和更换，以减少停机时间。

8. 环境适应性
   风洞试验平台需适应不同的环境条件，包括温度范围-10°C至40°C，相对湿度10%-90%。平台外壳需具备防腐蚀和防尘功能，确保长期稳定运行。

通过以上需求分析，可以明确低空飞行器风洞试验平台的设计目标和关键技术指标，为后续详细设计提供依据。

3.1 低空飞行器的特性分析

低空飞行器通常指在距地面1000米以下空域内飞行的航空器，包括无人机、直升机、轻型飞机等。这类飞行器具有以下显著特性：

1. 飞行高度低：低空飞行器主要在1000米以下的空域内飞行，这一高度范围内大气密度较大，空气阻力显著，对飞行器的气动性能提出了较高要求。同时，低空飞行器需要应对复杂的地形和气象条件，如建筑物、山脉、风切变等，这些因素对飞行器的稳定性和操控性提出了挑战。

2. 速度范围广：低空飞行器的速度范围较广，从低速的无人机（如多旋翼无人机，速度通常在10-20米/秒）到高速的轻型飞机（如小型固定翼飞机，速度可达100米/秒以上）。不同速度下的气动特性差异显著，低速飞行时，飞行器容易受到湍流和阵风的影响，而高速飞行时，气动加热和结构强度成为关键问题。

3. 机动性强：低空飞行器通常具有较强的机动性，能够在短时间内完成复杂的飞行动作，如急转弯、悬停、垂直起降等。这种机动性要求飞行器具备良好的气动布局和控制系统，以确保在复杂环境下的稳定飞行。

4. 载荷能力有限：由于低空飞行器的尺寸和重量通常较小，其载荷能力相对有限。例如，小型无人机的有效载荷通常在几公斤到几十公斤之间，而轻型飞机的载荷能力也相对有限。因此，在设计风洞试验平台时，需要考虑如何模拟飞行器的实际载荷条件，以确保试验结果的准确性。

5. 能源系统多样化：低空飞行器的能源系统多样化，包括电池、燃油、太阳能等。不同能源系统的能量密度和续航能力差异较大，对飞行器的气动设计和飞行性能有显著影响。例如，电池驱动的无人机续航时间较短，而燃油驱动的轻型飞机续航时间较长。

6. 环境适应性要求高：低空飞行器需要在复杂多变的环境中飞行，如城市、山区、海洋等。这些环境对飞行器的气动性能、结构强度和控制系统提出了较高的要求。例如，在城市环境中，飞行器需要应对建筑物之间的湍流和风切变；在海洋环境中，飞行器需要应对盐雾腐蚀和高湿度条件。

为了更直观地展示低空飞行器的特性，以下表格总结了不同类型低空飞行器的典型参数：

飞行器类型	飞行高度（米）	速度范围（米/秒）	载荷能力（公斤）	能源系统	典型应用
多旋翼无人机	0-500	10-20	1-10	电池	航拍、巡检
固定翼无人机	100-1000	50-100	10-50	电池/燃油	测绘、监测
轻型直升机	0-1000	20-50	50-200	燃油	救援、运输
轻型飞机	100-1000	80-120	100-500	燃油	观光、培训

在设计低空飞行器风洞试验平台时，需要充分考虑上述特性，以确保试验平台能够准确模拟飞行器的实际飞行条件。例如，试验平台应具备模拟不同高度、速度和载荷条件的能力，同时能够模拟复杂的气象条件和环境因素。此外，试验平台还应具备高精度的测量系统，以准确记录飞行器的气动性能和结构响应。

3.2 风洞试验平台的功能需求

风洞试验平台作为低空飞行器研发过程中的关键设施，其功能需求直接决定了试验数据的准确性和研发效率。首先，平台需具备高精度的气流控制能力，能够模拟从低速到亚音速范围内的多种飞行环境。具体而言，气流速度范围应覆盖0.1马赫至0.8马赫，且速度控制精度需达到±0.01马赫，以满足不同飞行阶段的测试需求。

其次，平台应具备多自由度姿态调整功能，能够模拟飞行器在实际飞行中的各种姿态变化。姿态调整范围应包括俯仰角（-30°至+30°）、偏航角（-45°至+45°）和滚转角（-60°至+60°），且调整精度需达到±0.1°。此外，平台还需支持动态姿态调整，能够在试验过程中实时调整飞行器姿态，以模拟复杂的飞行场景。

在数据采集与处理方面，平台需配备高精度的传感器和数据采集系统，能够实时监测并记录飞行器的气动性能参数。具体参数包括但不限于升力、阻力、侧向力、俯仰力矩、偏航力矩和滚转力矩。数据采集频率应不低于1000Hz，以确保能够捕捉到飞行器在高速气流中的瞬态响应。同时，平台应具备实时数据处理能力，能够在试验过程中对采集到的数据进行初步分析，并提供可视化结果，以便研发人员及时调整试验方案。

此外，平台还需具备良好的兼容性和扩展性，能够适应不同类型和尺寸的低空飞行器测试需求。平台的结构设计应考虑到未来可能的升级需求，例如增加新的传感器或扩展气流速度范围。为此，平台应采用模块化设计，便于后续的维护和升级。

最后，平台的安全性也是不可忽视的功能需求。试验过程中可能涉及高速气流和高精度设备，因此平台需配备完善的安全保护措施，包括紧急停机系统、气流过载保护装置和设备故障报警系统等，以确保试验过程的安全性和可靠性。

综上所述，风洞试验平台的功能需求涵盖了气流控制、姿态调整、数据采集与处理、兼容性与扩展性以及安全性等多个方面，这些功能的实现将直接影响到低空飞行器的研发效率和试验数据的准确性。

3.3 风洞试验平台的性能需求

风洞试验平台的性能需求是确保低空飞行器在模拟真实飞行环境中的气动特性测试能够准确、可靠地进行。首先，风洞试验平台需要具备足够的风速范围，以覆盖低空飞行器在不同飞行阶段的气动特性测试需求。通常，风速范围应涵盖从低速（如10 m/s）到高速（如100 m/s）的连续可调范围，以确保能够模拟从起飞、巡航到降落的全过程。

其次，风洞试验平台的气流质量是影响测试结果准确性的关键因素。气流应具备高度的均匀性和稳定性，湍流度应控制在1%以下，以确保测试数据的可靠性。此外，风洞试验平台应具备良好的温度控制能力，能够在-20°C至50°C的范围内进行精确调节，以模拟不同气候条件下的飞行环境。

风洞试验平台的尺寸和结构设计也是性能需求的重要组成部分。试验段的尺寸应足够大，以容纳不同尺寸的低空飞行器模型，同时避免模型与风洞壁之间的干扰效应。通常，试验段的横截面积应至少为1.5平方米，长度应不小于3米，以确保模型在测试过程中能够充分展开气动特性。

此外，风洞试验平台应具备高精度的测量系统，能够实时监测和记录模型的气动载荷、压力分布、温度分布等关键参数。测量系统的精度应达到以下标准：

• 气动载荷测量精度：±0.5% FS
• 压力测量精度：±0.1% FS
• 温度测量精度：±0.5°C

为了确保测试过程的高效性和可重复性，风洞试验平台应配备自动化控制系统，能够实现风速、温度、压力等参数的自动调节和监控。控制系统应具备以下功能：

• 风速的连续可调和精确控制
• 温度的自动调节和稳定控制
• 压力的实时监测和反馈控制

最后，风洞试验平台的安全性和可靠性也是性能需求的重要方面。平台应具备完善的安全保护措施，如紧急停机、过载保护、温度超限报警等，以确保测试过程的安全进行。同时，平台的结构设计应具备足够的强度和刚度，以承受长时间高强度的测试运行。

%%{
  init: {
  "theme": "base",
  "themeVariables": {
    "background": "#FFFFFF",
    "primaryColor": "#FFFFFF",
    "primaryBorderColor": "#000000",
    "primaryTextColor": "#000000",
    "lineColor": "#000000",
    "secondaryColor": "#FFFFFF",
    "tertiaryColor": "#FFFFFF"
  }
}
}%%
graph TD
    A[风速范围] --> B[10 m/s - 100 m/s]
    A --> C[气流质量]
    C --> D[湍流度 < 1%]
    C --> E[温度控制 -20°C - 50°C]
    F[试验段尺寸] --> G[横截面积 ≥ 1.5 m²]
    F --> H[长度 ≥ 3 m]
    I[测量系统] --> J[气动载荷测量精度 ±0.5% FS]
    I --> K[压力测量精度 ±0.1% FS]
    I --> L[温度测量精度 ±0.5°C]
    M[自动化控制系统] --> N[风速连续可调]
    M --> O[温度自动调节]
    M --> P[压力实时监测]
    Q[安全性和可靠性] --> R[紧急停机]
    Q --> S[过载保护]
    Q --> T[温度超限报警]

综上所述，风洞试验平台的性能需求涵盖了风速范围、气流质量、试验段尺寸、测量系统精度、自动化控制系统以及安全性和可靠性等多个方面。这些需求的满足将确保低空飞行器在风洞试验中能够获得准确、可靠的气动特性数据，为飞行器的设计和优化提供有力支持。

3.4 安全性和可靠性需求

在低空飞行器风洞试验平台的设计中，安全性和可靠性是至关重要的考虑因素。首先，平台的结构设计必须能够承受风洞试验过程中可能产生的极端载荷和振动。为此，结构材料应选用高强度、耐腐蚀的合金钢或复合材料，确保在长期使用中不会发生疲劳断裂或变形。此外，平台的关键连接部位应采用冗余设计，以防止单点失效导致整个系统崩溃。

在电气系统方面，所有电气设备和线路必须符合国际电工委员会（IEC）的相关标准，确保在高压、高电流环境下仍能稳定运行。电气系统的设计应包含多重保护机制，如过载保护、短路保护和漏电保护，以防止电气故障引发火灾或其他安全事故。同时，所有电气设备应定期进行维护和检测，确保其始终处于最佳工作状态。

控制系统是风洞试验平台的核心部分，其安全性和可靠性直接影响到试验的成败。控制系统应采用双冗余设计，主控系统和备用系统应能够实时同步数据，确保在主控系统发生故障时，备用系统能够无缝接管。此外，控制系统应具备自动诊断功能，能够实时监测系统状态，并在检测到异常时自动采取相应的保护措施，如紧急停机或切换到备用系统。

在软件方面，控制软件应经过严格的测试和验证，确保其在各种工况下都能稳定运行。软件应具备自检功能，能够在启动时自动检测系统状态，并在运行过程中实时监控关键参数。此外，软件应具备日志记录功能，能够记录所有操作和系统状态，以便在发生故障时进行追溯和分析。

为了确保试验人员的安全，平台应配备完善的安全防护设施。试验区域应设置明显的警示标志和安全隔离带，防止无关人员进入。试验过程中，操作人员应佩戴必要的防护装备，如防护眼镜、耳塞和防护服。此外，平台应配备紧急停机按钮和应急照明系统，以便在发生紧急情况时能够迅速采取措施。

在可靠性方面，平台的设计应考虑到长期使用的需求。所有关键部件应选用高可靠性的产品，并定期进行维护和更换。平台应具备自诊断功能，能够实时监测各部件的状态，并在检测到异常时发出预警。此外，平台应具备远程监控功能，能够通过网络实时监控系统状态，并在发生故障时及时通知维护人员。

为了确保平台在极端环境下的可靠性，设计时应进行充分的仿真分析和试验验证。仿真分析应包括结构强度分析、振动分析和热分析，确保平台在各种工况下都能稳定运行。试验验证应包括静态载荷试验、动态载荷试验和环境适应性试验，确保平台在实际使用中能够满足设计要求。

综上所述，低空飞行器风洞试验平台的安全性和可靠性需求涵盖了结构设计、电气系统、控制系统、软件设计、安全防护设施和可靠性验证等多个方面。通过合理的设计和严格的验证，可以确保平台在长期使用中始终保持高安全性和高可靠性，为低空飞行器的研发提供可靠的试验环境。

4. 总体设计方案

低空飞行器风洞试验平台的总体设计方案旨在构建一个高效、精确且可靠的试验环境，以满足低空飞行器在空气动力学性能测试中的需求。该平台的设计需综合考虑风洞的结构、控制系统、数据采集与处理系统以及安全防护措施等多个方面。

首先，风洞的主体结构采用闭口回流式设计，以确保气流的稳定性和均匀性。风洞的试验段尺寸为2米（宽）×2米（高）×5米（长），能够容纳多种类型的低空飞行器模型。风洞的收缩比为6:1，以确保气流在进入试验段时达到较高的速度和均匀性。风洞的驱动系统采用大功率轴流风机，最大风速可达100米/秒，满足低空飞行器在不同速度下的测试需求。

其次，控制系统采用先进的PLC（可编程逻辑控制器）与上位机结合的方式，实现风速、温度、湿度等参数的精确控制。风速控制精度为±0.5米/秒，温度控制范围为-20°C至50°C，湿度控制范围为10%至90%。控制系统还具备自动调节功能，能够根据试验需求实时调整风洞运行参数。

数据采集与处理系统是风洞试验平台的核心部分。该系统采用高精度传感器网络，包括压力传感器、温度传感器、湿度传感器、风速传感器等，能够实时采集试验过程中的各项数据。数据采集频率为1000Hz，确保数据的实时性和准确性。数据处理系统采用高性能计算机，配备专业的数据分析软件，能够对采集到的数据进行实时处理和分析，生成试验报告。

安全防护措施是确保试验平台安全运行的重要保障。风洞试验平台配备有多重安全保护装置，包括紧急停机按钮、风速超限报警、温度超限报警等。此外，试验平台还设有专门的监控系统，能够实时监控风洞运行状态，确保试验过程的安全。

• 风洞主体结构：闭口回流式设计，试验段尺寸2m×2m×5m，收缩比6:1
• 驱动系统：大功率轴流风机，最大风速100m/s
• 控制系统：PLC与上位机结合，风速控制精度±0.5m/s，温度控制范围-20°C至50°C，湿度控制范围10%至90%
• 数据采集与处理系统：高精度传感器网络，数据采集频率1000Hz，高性能计算机与数据分析软件
• 安全防护措施：紧急停机按钮、风速超限报警、温度超限报警、监控系统

%%{
  init: {
  "theme": "base",
  "themeVariables": {
    "background": "#FFFFFF",
    "primaryColor": "#FFFFFF",
    "primaryBorderColor": "#000000",
    "primaryTextColor": "#000000",
    "lineColor": "#000000",
    "secondaryColor": "#FFFFFF",
    "tertiaryColor": "#FFFFFF"
  }
}
}%%
graph TD
    A[风洞主体结构] --> B[闭口回流式设计]
    A --> C[试验段尺寸2m×2m×5m]
    A --> D[收缩比6:1]
    E[驱动系统] --> F[大功率轴流风机]
    E --> G[最大风速100m/s]
    H[控制系统] --> I[PLC与上位机结合]
    H --> J[风速控制精度±0.5m/s]
    H --> K[温度控制范围-20°C至50°C]
    H --> L[湿度控制范围10%至90%]
    M[数据采集与处理系统] --> N[高精度传感器网络]
    M --> O[数据采集频率1000Hz]
    M --> P[高性能计算机与数据分析软件]
    Q[安全防护措施] --> R[紧急停机按钮]
    Q --> S[风速超限报警]
    Q --> T[温度超限报警]
    Q --> U[监控系统]

通过以上设计方案，低空飞行器风洞试验平台能够为低空飞行器的研发提供可靠的试验环境，确保其在空气动力学性能测试中的精确性和可靠性。

4.1 设计原则

在设计低空飞行器风洞试验平台时，首先需要明确设计原则，以确保平台能够满足试验需求并具备高效、可靠、安全的特性。设计原则的核心在于确保试验平台能够准确模拟低空飞行环境，同时具备良好的可扩展性和可维护性。以下是设计原则的具体内容：

1. 模拟精度：风洞试验平台的核心目标是模拟低空飞行环境，因此必须确保气流的速度、压力、温度等参数能够精确控制。设计时应采用高精度的传感器和控制系统，确保试验数据的准确性和可重复性。气流速度的控制精度应达到±0.5m/s，压力波动控制在±1%以内。

2. 安全性：试验平台的设计必须充分考虑安全性，确保在高速气流和复杂试验条件下，设备和人员的安全。风洞内部应设置紧急停机装置，并在关键部位安装防护装置，防止试验过程中发生意外。此外，试验平台应具备自动监测和报警功能，能够在异常情况下及时采取措施。

3. 模块化设计：为了适应不同类型的低空飞行器试验需求，试验平台应采用模块化设计，便于根据试验对象的不同进行快速调整和扩展。模块化设计不仅能够提高平台的灵活性，还能降低维护和升级的成本。例如，风洞的试验段、动力系统和测量系统应设计为独立模块，便于更换和升级。

4. 高效能耗：风洞试验平台的能耗较高，设计时应考虑节能措施，采用高效的动力系统和气流调节装置，降低运行成本。例如，可以采用变频调速技术，根据试验需求动态调整风机转速，减少不必要的能耗。

5. 数据采集与分析：试验平台应配备高精度的数据采集系统，能够实时记录试验过程中的各项参数，并通过数据分析软件进行快速处理。数据采集系统的采样频率应不低于1kHz，确保能够捕捉到瞬态变化。同时，数据分析软件应具备可视化功能，便于试验人员直观地观察和分析试验结果。

6. 环境适应性：低空飞行器的试验环境复杂多变，试验平台应具备良好的环境适应性，能够在不同温度、湿度和气压条件下稳定运行。设计时应考虑环境控制系统的集成，确保试验平台能够在极端环境下正常工作。

7. 可维护性：试验平台的设计应便于日常维护和故障排查，关键部件应易于拆卸和更换。同时，应提供详细的维护手册和培训，确保操作人员能够熟练掌握平台的维护流程。

8. 成本控制：在满足试验需求的前提下，设计应尽量控制成本，避免不必要的复杂结构和昂贵材料。通过优化设计和合理选材，降低平台的制造成本和运行成本。

通过以上设计原则的贯彻实施，低空飞行器风洞试验平台将能够满足各类试验需求，具备高精度、高安全性和高可靠性的特点，为低空飞行器的研发和测试提供强有力的支持。

4.2 系统架构设计

系统架构设计是整个低空飞行器风洞试验平台的核心部分，旨在确保平台的高效性、可靠性和可扩展性。系统架构采用模块化设计，主要包括数据采集模块、控制模块、数据处理模块和用户接口模块。各模块之间通过高速数据总线进行通信，确保数据的实时性和准确性。

数据采集模块负责从风洞试验中获取各类传感器数据，包括风速、压力、温度等。该模块采用高精度传感器和高速数据采集卡，确保数据的精确性和实时性。数据采集模块还具备自动校准功能，能够在试验过程中自动调整传感器参数，以适应不同的试验条件。

控制模块是整个系统的中枢，负责协调各模块的工作。控制模块采用分布式控制系统（DCS），通过多个控制节点实现对风洞试验过程的精确控制。控制模块还具备故障诊断和自动恢复功能，能够在系统出现故障时自动切换到备用节点，确保试验的连续性。

数据处理模块负责对采集到的数据进行实时处理和分析。该模块采用高性能计算服务器，配备多核处理器和大容量内存，能够快速处理大量数据。数据处理模块还具备数据存储功能，能够将试验数据存储在高速固态硬盘中，以便后续分析和使用。

用户接口模块为试验人员提供友好的操作界面，支持多种输入方式，包括触摸屏、键盘和鼠标。用户接口模块还具备数据可视化功能，能够将试验数据以图表形式展示，帮助试验人员直观地了解试验结果。

系统架构设计中还考虑了系统的可扩展性。各模块之间采用标准接口，便于后续功能的扩展和升级。例如，未来可以通过增加新的传感器或控制节点来扩展系统的功能，而无需对整个系统进行大规模改造。

• 数据采集模块：高精度传感器、高速数据采集卡、自动校准功能
• 控制模块：分布式控制系统、故障诊断、自动恢复
• 数据处理模块：高性能计算服务器、多核处理器、大容量内存、数据存储
• 用户接口模块：触摸屏、键盘、鼠标、数据可视化

通过上述系统架构设计，低空飞行器风洞试验平台能够实现高效、可靠的试验过程，满足各类低空飞行器的测试需求。

4.3 主要技术指标

低空飞行器风洞试验平台的主要技术指标是确保试验平台能够准确、可靠地模拟低空飞行环境，并为飞行器的设计和优化提供有效的数据支持。以下为具体的技术指标：

1. 风速范围：试验平台的风速范围应覆盖低空飞行器的典型工作条件，通常为0.5 m/s至50 m/s。风速调节精度应达到±0.1 m/s，以确保在不同飞行条件下的精确模拟。

2. 湍流强度：湍流强度是影响飞行器气动性能的重要因素。试验平台应能够模拟不同湍流强度的环境，湍流强度范围应控制在0.1%至10%之间，调节精度为±0.05%。

3. 温度控制：试验平台应具备温度调节功能，温度范围应覆盖-20°C至50°C，以模拟不同气候条件下的飞行环境。温度控制精度应达到±0.5°C。

4. 湿度控制：湿度对飞行器的气动性能也有一定影响。试验平台应具备湿度调节功能，湿度范围应控制在10%至90%RH，调节精度为±2%RH。

5. 压力控制：试验平台应能够模拟不同海拔高度的气压条件，压力范围应覆盖500 hPa至1100 hPa，调节精度为±1 hPa。

6. 试验段尺寸：试验段的尺寸应能够容纳不同尺寸的低空飞行器模型。建议试验段尺寸为长×宽×高=5m×3m×2m，以确保足够的空间进行试验。

7. 数据采集系统：试验平台应配备高精度的数据采集系统，采样频率应不低于1 kHz，以确保能够捕捉到飞行器在风洞中的动态响应。数据采集系统的精度应达到±0.01%。

8. 模型支撑系统：模型支撑系统应具备高刚度和低振动特性，以确保试验过程中模型的稳定性。支撑系统的振动幅度应控制在±0.01 mm以内。

9. 安全保护系统：试验平台应配备完善的安全保护系统，包括紧急停机、风速超限报警、温度超限报警等功能，以确保试验过程的安全性。

10. 控制系统：试验平台的控制系统应具备自动化控制功能，能够实现风速、温度、湿度、压力等参数的自动调节和监控。控制系统的响应时间应小于1秒。

11. 能耗指标：试验平台的能耗应控制在合理范围内，建议最大功率不超过500 kW，以确保运行的经济性。

12. 噪音控制：试验平台在运行过程中产生的噪音应控制在85 dB以下，以减少对周围环境的影响。

通过以上技术指标的实现，低空飞行器风洞试验平台将能够为飞行器的设计和优化提供高精度的试验数据支持，确保飞行器在不同环境条件下的性能和安全性。

4.4 设计流程

设计流程是低空飞行器风洞试验平台开发的核心环节，确保系统的高效性、可靠性和可扩展性。首先，需求分析阶段是设计流程的起点，通过与用户和领域专家的深入沟通，明确试验平台的功能需求、性能指标和使用场景。需求分析完成后，形成详细的需求文档，作为后续设计的依据。

接下来是概念设计阶段，根据需求文档，提出多种可行的设计方案。这些方案需要综合考虑风洞的结构、动力系统、测量系统、控制系统以及安全防护措施。通过对比分析，选择最优方案，并绘制初步的系统架构图和功能模块图。此阶段还需进行初步的可行性分析，确保设计方案在技术和经济上均可实现。

在详细设计阶段，对选定的方案进行细化设计。具体包括：

• 风洞结构设计：确定风洞的尺寸、形状、材料以及内部流道设计，确保气流均匀性和稳定性。
• 动力系统设计：选择合适的风机类型、功率和控制系统，确保风速可调且稳定。
• 测量系统设计：确定传感器的类型、数量和布置位置，设计数据采集和处理系统，确保测量精度和实时性。
• 控制系统设计：设计自动化控制系统，实现风速、温度、湿度等参数的精确控制。
• 安全防护设计：制定安全操作规程，设计紧急停机系统和防护装置，确保试验过程的安全性。

设计完成后，进入仿真验证阶段。利用计算流体力学（CFD）软件对风洞内部流场进行仿真分析，验证设计的合理性。同时，对控制系统进行仿真测试，确保其稳定性和响应速度。仿真结果将作为设计优化的依据。

仿真验证通过后，进入原型制造和测试阶段。根据详细设计图纸，制造风洞试验平台的原型。制造过程中需严格控制质量，确保各部件符合设计要求。原型制造完成后，进行初步测试，包括空载测试和负载测试，验证系统的性能和稳定性。

测试过程中发现的问题需及时反馈并优化设计。优化后的设计需重新进行仿真验证和原型测试，直至系统性能完全满足需求。最终，形成完整的设计文档和测试报告，作为后续生产和维护的依据。

整个设计流程中，需严格遵守项目管理规范，确保各阶段任务按时完成。同时，建立完善的设计评审机制，定期组织专家评审，确保设计质量。设计流程的每个环节均需形成详细的文档记录，便于后续追溯和改进。

通过以上设计流程，确保低空飞行器风洞试验平台的设计科学、合理，能够满足实际应用需求，并为后续的试验和研究提供可靠的技术支持。

5. 风洞试验平台硬件设计

风洞试验平台硬件设计是确保低空飞行器性能测试准确性和可靠性的关键环节。首先，风洞试验平台的核心硬件包括风洞主体、动力系统、测量系统和控制系统。风洞主体采用闭口回流式设计，以确保气流稳定性和均匀性。风洞的试验段尺寸为2.5米（宽）×2.5米（高）×6米（长），能够满足低空飞行器的全尺寸模型测试需求。风洞壁面采用高强度铝合金材料，表面经过精密加工和抛光处理，以减少气流扰动和壁面摩擦。

动力系统由一台大功率变频电机驱动，电机功率为500kW，转速范围为0-3000rpm，能够提供0-100m/s的风速范围。电机通过联轴器与轴流式风扇连接，风扇直径为3米，叶片采用高强度复合材料，确保在高转速下的结构稳定性。动力系统还配备了变频器和冷却系统，以实现风速的精确控制和长时间运行的稳定性。

测量系统包括压力传感器、温度传感器、风速传感器和六分量天平。压力传感器布置在风洞试验段的上下壁面和侧壁面，用于测量气流压力分布。温度传感器布置在风洞入口和出口，用于监测气流温度变化。风速传感器采用热线风速仪，布置在试验段中心位置，用于实时测量风速。六分量天平安装在模型支撑系统上，用于测量飞行器模型的气动力和力矩。

控制系统采用PLC（可编程逻辑控制器）和上位机软件相结合的方式，实现对风洞试验平台的自动化控制。PLC负责控制电机的启停、转速调节和冷却系统的运行，上位机软件负责数据采集、处理和显示。控制系统还配备了紧急停机按钮和安全联锁装置，以确保试验过程的安全性。

• 风洞主体：闭口回流式设计，试验段尺寸2.5m×2.5m×6m
• 动力系统：500kW变频电机，0-3000rpm转速范围，0-100m/s风速范围
• 测量系统：压力传感器、温度传感器、风速传感器、六分量天平
• 控制系统：PLC和上位机软件，紧急停机按钮和安全联锁装置

风洞试验平台的硬件设计充分考虑了低空飞行器测试的需求，确保了试验数据的准确性和可靠性。通过合理的硬件配置和系统集成，能够满足不同飞行器模型的测试要求，为低空飞行器的研发和优化提供了强有力的支持。

5.1 风洞主体结构设计

风洞主体结构设计是低空飞行器风洞试验平台的核心部分，其设计需综合考虑气动性能、结构强度、制造工艺及经济性等多方面因素。风洞主体结构主要由进气段、收缩段、试验段、扩散段和排气段组成，各段之间通过法兰连接，确保气流的连续性和稳定性。

进气段的设计需保证气流均匀进入风洞，通常采用渐扩型结构，以减少气流扰动。进气段的长度与直径比应控制在合理范围内，通常为1:1至1:5之间，具体数值需根据风洞的用途和试验要求确定。进气段内壁需进行光滑处理，以减少气流摩擦损失。

收缩段是风洞中气流加速的关键部分，其设计需遵循连续收缩的原则，确保气流在进入试验段前达到所需的流速。收缩段的收缩比通常为4:1至10:1，具体数值需根据试验段的设计流速和风洞的功率确定。收缩段的曲线形状可采用维托辛斯基曲线或双曲线，以确保气流在收缩过程中不发生分离。

试验段是风洞中最重要的部分，其设计需满足低空飞行器的试验要求。试验段的截面形状通常为矩形或圆形，具体选择需根据试验对象的尺寸和气动特性确定。试验段的长度应足够长，以确保试验对象在气流中达到稳定状态，通常为试验对象长度的3至5倍。试验段内壁需进行高精度加工，以确保气流的均匀性和稳定性。

扩散段的设计需考虑气流的减速和能量回收，通常采用渐扩型结构，以减少气流分离和能量损失。扩散段的扩散比通常为2:1至4:1，具体数值需根据风洞的功率和试验要求确定。扩散段的长度应足够长，以确保气流在扩散过程中不发生分离。

排气段的设计需保证气流平稳排出风洞，通常采用渐扩型结构，以减少气流扰动和噪声。排气段的长度与直径比应控制在合理范围内，通常为1:1至1:3之间，具体数值需根据风洞的用途和试验要求确定。排气段内壁需进行光滑处理，以减少气流摩擦损失。

风洞主体结构的材料选择需考虑强度、耐腐蚀性和经济性，通常采用高强度铝合金或不锈钢。各段之间的连接需采用高精度法兰，确保气密性和结构稳定性。风洞主体结构的设计需进行有限元分析，以确保其在工作条件下的结构强度和稳定性。

风洞主体结构的设计参数如下表所示：

段别	长度 (m)	直径 (m)	收缩/扩散比	材料
进气段	2.0	1.5	-	铝合金
收缩段	1.5	1.0	6:1	不锈钢
试验段	3.0	0.5	-	铝合金
扩散段	2.0	1.0	3:1	不锈钢
排气段	2.5	1.5	-	铝合金

风洞主体结构的气流特性可通过以下mermaid图表示：

风洞主体结构的设计需进行多次迭代优化，以确保其在实际应用中的性能和可靠性。设计过程中需充分考虑制造工艺和装配精度，确保风洞主体结构在实际使用中的稳定性和耐久性。

5.1.1 风洞尺寸设计

风洞尺寸设计是风洞试验平台硬件设计中的关键环节，直接决定了试验的可行性和数据的准确性。首先，风洞的尺寸应根据低空飞行器的典型尺寸和试验需求进行确定。通常，低空飞行器的翼展范围在1米至10米之间，因此风洞的试验段宽度应至少为飞行器翼展的1.5倍，以确保气流在飞行器周围的流动不受边界效应的影响。例如，若飞行器翼展为5米，则试验段宽度应设计为7.5米。

其次，风洞的长度设计需考虑气流的稳定性和均匀性。试验段的长度通常为宽度的2至3倍，以确保气流在进入试验段后能够充分发展并达到稳定状态。对于上述7.5米宽的试验段，长度应设计为15米至22.5米。此外，风洞的收缩段和扩散段长度也需合理设计，收缩段的长度通常为试验段宽度的1至1.5倍，扩散段的长度则为试验段宽度的2至3倍，以确保气流的加速和减速过程平稳。

风洞的高度设计则需综合考虑飞行器的垂向尺寸和试验需求。试验段的高度通常为宽度的0.8至1.2倍，以确保气流在垂向方向的均匀性。对于7.5米宽的试验段，高度应设计为6米至9米。此外，风洞的整体高度还需考虑驱动系统、测量设备和其他辅助设施的安装空间。

在风洞尺寸设计中，还需考虑以下关键参数：

• 气流速度范围：根据低空飞行器的飞行速度范围，风洞的气流速度应覆盖从低速（如10 m/s）到高速（如100 m/s）的范围。
• 雷诺数范围：确保风洞试验能够模拟实际飞行中的雷诺数，通常需覆盖10^5至107的范围。
• 湍流度：风洞试验段的湍流度应控制在1%以下，以确保试验数据的准确性。

为便于设计和施工，风洞尺寸设计可参考以下表格：

参数	设计值	备注
试验段宽度	7.5米	1.5倍飞行器翼展
试验段长度	15米至22.5米	2至3倍试验段宽度
试验段高度	6米至9米	0.8至1.2倍试验段宽度
收缩段长度	7.5米至11.25米	1至1.5倍试验段宽度
扩散段长度	15米至22.5米	2至3倍试验段宽度
气流速度范围	10 m/s至100 m/s	覆盖低空飞行器飞行速度范围
雷诺数范围	105至107	模拟实际飞行中的雷诺数
湍流度	<1%	确保试验数据的准确性

通过以上设计，风洞尺寸能够满足低空飞行器风洞试验的需求，确保试验数据的准确性和可靠性。

5.1.2 风洞材料选择

在风洞主体结构设计中，材料的选择是确保风洞性能、耐久性和经济性的关键因素。风洞材料需要具备高强度、耐腐蚀、耐高温、低热膨胀系数以及良好的加工性能。以下是风洞材料选择的具体考虑因素和推荐方案。

首先，风洞的主体结构通常由以下几个主要部分组成：收缩段、试验段、扩散段和回流段。每个部分的功能不同，因此对材料的要求也有所差异。

1. 收缩段材料选择
   收缩段的主要功能是将气流加速至试验段所需的速度，因此需要承受较高的气流压力和温度变化。推荐使用高强度铝合金（如7075-T6）或不锈钢（如304L）。这些材料具有较高的强度和良好的耐腐蚀性，能够有效应对气流的冲击和温度变化。

2. 试验段材料选择
   试验段是风洞中最重要的部分，直接与飞行器模型接触，因此需要具备极高的表面光洁度和尺寸稳定性。推荐使用高强度不锈钢（如17-4PH）或钛合金（如Ti-6Al-4V）。这些材料不仅具有优异的机械性能，还能在长时间使用中保持稳定的表面质量。

3. 扩散段材料选择
   扩散段的主要功能是降低气流速度并恢复压力，因此对材料的强度要求相对较低，但对耐腐蚀性和加工性能要求较高。推荐使用普通碳钢（如Q235）或铝合金（如6061-T6）。这些材料成本较低，且易于加工和维护。

4. 回流段材料选择
   回流段主要用于将气流引导回风洞入口，因此对材料的强度和耐腐蚀性要求适中。推荐使用普通碳钢（如Q235）或不锈钢（如304L）。这些材料具有良好的综合性能，能够满足回流段的使用需求。

在材料选择过程中，还需要考虑以下因素：

• 热膨胀系数：风洞在运行过程中会经历温度变化，因此材料的热膨胀系数应尽可能低，以减少热应力对结构的影响。
• 加工性能：风洞结构复杂，材料应具有良好的可加工性，以便于制造和安装。
• 成本效益：在满足性能要求的前提下，应尽量选择成本较低的材料，以降低整体造价。

以下为推荐材料的性能对比表：

材料类型	强度 (MPa)	耐腐蚀性	热膨胀系数 (10^-6/°C)	成本 (元/kg)
7075-T6 铝合金	570	良好	23.6	80
304L 不锈钢	520	优异	17.3	120
17-4PH 不锈钢	1310	优异	10.8	150
Ti-6Al-4V 钛合金	950	优异	8.6	800
Q235 碳钢	235	一般	11.7	20
6061-T6 铝合金	310	良好	23.6	60

通过以上分析，可以确定风洞主体结构的材料选择方案。在实际应用中，应根据具体的设计要求和预算限制，灵活调整材料选择，以确保风洞的性能和经济效益达到最佳平衡。

5.1.3 风洞内部流场设计

风洞内部流场设计是确保试验平台能够准确模拟低空飞行器在实际飞行中所遇到的气流环境的关键环节。首先，风洞内部流场的均匀性和稳定性是设计中的核心目标。为实现这一目标，风洞的收缩段、试验段和扩散段的设计必须经过精确计算和优化。收缩段的作用是将气流加速并均匀化，其收缩比通常控制在6:1至10:1之间，以确保气流在进入试验段时达到所需的均匀性。试验段的截面形状和尺寸应根据低空飞行器的典型尺寸和试验需求确定，通常采用矩形或圆形截面，长度应足够长以消除入口效应并确保流场稳定。

在流场设计中，湍流度的控制尤为重要。湍流度过高会导致试验数据的不可靠性，因此需要在风洞内部安装整流装置，如蜂窝器和阻尼网。蜂窝器的孔径和长度应根据风洞的尺寸和气流速度进行优化，通常孔径为风洞直径的1/20至1/30，长度为孔径的5至10倍。阻尼网的层数和网孔尺寸也需根据气流速度和湍流度要求进行选择，通常采用2至3层阻尼网，网孔尺寸为1至2毫米。

此外，风洞内部的气流速度分布需通过多点测量进行验证。通常采用热线风速仪或激光多普勒测速仪（LDV）对试验段内的气流速度进行测量，确保速度分布均匀性误差控制在±1%以内。以下为典型的气流速度分布测量数据：

测量位置（距入口距离）	气流速度（m/s）	均匀性误差（%）
0.5m	50.2	0.4
1.0m	50.1	0.2
1.5m	50.3	0.6
2.0m	50.0	0.0

为了进一步优化流场设计，可以采用计算流体动力学（CFD）模拟技术对风洞内部流场进行数值模拟。通过CFD模拟，可以预测气流在风洞内部的流动特性，识别潜在的流动分离或湍流区域，并进行结构优化。CFD模拟的结果应与实际测量数据进行对比，以确保模拟的准确性。

在风洞内部流场设计中，还需考虑温度控制。低空飞行器在实际飞行中可能遇到不同的温度环境，因此风洞内部应配备温度调节系统，确保试验过程中气流的温度可调且稳定。温度控制系统的精度应达到±0.5°C，以满足试验需求。

最后，风洞内部流场的设计还需考虑噪声控制。气流在风洞内部流动时会产生噪声，过高的噪声会影响试验数据的准确性。因此，风洞内部应安装消声装置，如吸声材料和消声器，以降低噪声水平。噪声控制的目标是将试验段内的噪声水平控制在85分贝以下。

综上所述，风洞内部流场设计是一个复杂而精细的过程，涉及气流均匀性、湍流度控制、速度分布验证、温度调节和噪声控制等多个方面。通过合理的设计和优化，可以确保风洞试验平台能够为低空飞行器的研发提供准确可靠的试验环境。

5.2 动力系统设计

动力系统设计是低空飞行器风洞试验平台的核心组成部分，其性能直接决定了试验平台能否准确模拟飞行器的实际飞行环境。动力系统的主要功能是为风洞提供稳定且可调节的气流，以满足不同飞行器模型在不同飞行条件下的试验需求。动力系统的设计需综合考虑功率输出、气流稳定性、能耗效率以及系统可靠性等因素。

首先，动力系统的核心是风机或风扇组，其选型需根据风洞的尺寸、试验风速范围以及气流均匀性要求进行确定。通常采用轴流式风机或离心式风机，轴流式风机适用于大流量、低风压的场景，而离心式风机则适用于高风压、小流量的场景。风机的功率计算需基于风洞的截面积、目标风速以及空气密度等参数，具体公式为：

[ P = \frac{1}{2} \rho A v^3 ]

其中，( P ) 为所需功率，( \rho ) 为空气密度，( A ) 为风洞截面积，( v ) 为目标风速。根据计算结果，选择适当功率的风机，并确保其能够在全风速范围内稳定运行。

其次，动力系统的驱动电机需具备高效率和宽调速范围。通常选用变频调速电机，通过变频器实现电机转速的精确控制，从而调节风洞内的风速。电机的额定功率应略高于风机的最大功率需求，以确保系统在峰值负载下仍能稳定运行。此外，电机的冷却系统需设计合理，避免因长时间高负载运行导致过热。

动力系统的控制部分包括风速调节、运行状态监测和故障保护等功能。风速调节通过变频器实现，变频器接收来自控制系统的指令，调节电机转速以达到目标风速。运行状态监测包括电机电流、电压、温度等参数的实时采集与分析，确保系统运行在安全范围内。故障保护功能则通过设置过流、过压、过热等保护机制，防止系统因异常情况损坏。

为了确保动力系统的高效运行，还需设计合理的进气和排气结构。进气口需设置整流装置，以减少气流湍流，提高气流均匀性；排气口则需设计消音装置，降低噪声污染。此外，动力系统的安装位置需考虑风洞的整体布局，尽量减少气流损失和能量损耗。

动力系统的能耗优化也是设计中的重要环节。通过以下措施可以有效降低能耗：

• 采用高效电机和变频器，提高能量转换效率；
• 优化风机叶片设计，减少气流阻力；
• 在低风速试验时，通过变频器降低电机转速，减少不必要的能量消耗。

最后，动力系统的维护与保养需制定详细的计划，包括定期检查风机叶片磨损情况、清理进气口和排气口的灰尘、检查电机和变频器的运行状态等。通过定期维护，可以延长系统寿命，确保试验平台的长期稳定运行。

综上所述，动力系统设计需综合考虑风机选型、电机驱动、控制策略、能耗优化以及维护保养等多个方面，以确保低空飞行器风洞试验平台能够高效、稳定地运行，满足各类试验需求。

5.2.1 风机选型

在低空飞行器风洞试验平台的动力系统设计中，风机选型是确保试验平台能够提供稳定、可调节且符合试验需求的气流的关键环节。风机的选型需综合考虑风洞的尺寸、试验需求的气流速度范围、功率效率、噪音控制以及长期运行的可靠性等因素。

首先，根据风洞的尺寸和试验需求，确定所需的最大风速和最小风速。例如，若试验要求风速范围为10 m/s至50 m/s，则风机的设计应能够覆盖这一范围，并具备良好的调节性能。通常，轴流风机和离心风机是两种常见的选择。轴流风机适用于大流量、低压力的情况，而离心风机则适用于高压力、小流量的场景。根据试验需求，选择合适的风机类型。

其次，风机的功率和效率是选型时的重要考虑因素。风机的功率应能够满足最大风速下的气流需求，同时具备较高的效率以减少能耗。通常，风机的效率可以通过其性能曲线进行评估，选择在常用风速范围内效率较高的风机。此外，风机的电机功率应与风机的负载匹配，避免过载或欠载运行。

噪音控制也是风机选型时需要考虑的重要因素。风洞试验通常需要在低噪音环境下进行，以确保试验数据的准确性。因此，选择低噪音设计的风机，并考虑在风机进出口安装消音器或隔音材料，以进一步降低噪音水平。

最后，风机的可靠性和维护性也是选型时不可忽视的因素。选择具有良好市场口碑和长期运行记录的品牌和型号，确保风机在长期运行中的稳定性和可靠性。同时，风机的维护应简便易行，以减少停机时间和维护成本。

综上所述，风机选型需综合考虑风洞尺寸、试验需求、功率效率、噪音控制和可靠性等因素，选择合适的风机类型和型号，以确保风洞试验平台的稳定运行和试验数据的准确性。

5.2.2 驱动电机设计

在低空飞行器风洞试验平台的动力系统设计中，驱动电机的选择与设计是确保试验平台能够稳定运行并满足试验需求的关键环节。驱动电机的设计需综合考虑功率输出、转速范围、响应速度、能效比以及环境适应性等因素。

首先，驱动电机的功率输出需根据风洞试验平台的最大负载需求进行确定。通常，风洞试验平台在运行过程中需要模拟不同风速条件下的飞行器状态，因此驱动电机应具备足够的功率储备以应对峰值负载。根据试验平台的负载特性，建议选择额定功率为XX kW的永磁同步电机（PMSM），其具有高效率、高功率密度和良好的动态响应特性。

其次，驱动电机的转速范围需与风洞试验平台的风速调节范围相匹配。风洞试验通常需要模拟从低速到高速的多种飞行状态，因此驱动电机应具备宽广的调速范围。通过变频器控制，驱动电机可实现从XX rpm到XX rpm的无级调速，满足不同风速条件下的试验需求。

在响应速度方面，驱动电机应具备快速的动态响应能力，以确保风洞试验平台能够迅速调整风速并保持稳定。永磁同步电机由于其低惯量和高转矩特性，能够在短时间内达到目标转速，并保持较高的控制精度。此外，驱动电机的控制系统应采用先进的矢量控制算法，进一步提升其动态响应性能。

能效比是驱动电机设计的另一个重要考虑因素。风洞试验平台通常需要长时间运行，因此驱动电机应具备较高的能效比以降低能耗。永磁同步电机在额定负载下的效率可达到XX%，远高于传统的异步电机。此外，驱动电机的冷却系统应采用高效的风冷或液冷方案，确保电机在长时间运行过程中保持稳定的温度。

最后，驱动电机的环境适应性也是设计过程中需要考虑的重要因素。风洞试验平台通常工作在较为恶劣的环境中，如高温、高湿或高粉尘环境。因此，驱动电机的外壳应采用防护等级为IPXX的密封设计，确保其在恶劣环境下的可靠运行。同时，电机的轴承和绝缘材料应具备良好的耐高温和耐腐蚀性能，以延长电机的使用寿命。

综上所述，驱动电机的设计需综合考虑功率输出、转速范围、响应速度、能效比和环境适应性等因素。通过合理选择电机类型、优化控制系统和冷却方案，可以确保风洞试验平台在多种工况下稳定运行，满足低空飞行器风洞试验的需求。

5.2.3 动力控制系统设计

动力控制系统设计是低空飞行器风洞试验平台的核心组成部分，其设计目标是确保动力系统的稳定运行、精确控制和高效管理。动力控制系统主要包括电机控制器、传感器模块、数据采集与处理单元以及人机交互界面。电机控制器采用高性能的矢量控制算法，能够实现对电机的精确调速和扭矩控制，确保在不同风速条件下动力输出的稳定性和响应速度。传感器模块包括转速传感器、温度传感器和电流传感器，实时监测电机的运行状态，并将数据传输至数据采集与处理单元进行处理和分析。数据采集与处理单元采用嵌入式系统，具备高速数据采集能力和实时处理能力，能够对传感器数据进行滤波、校准和存储，并通过通信接口将处理后的数据传输至上位机或远程监控系统。人机交互界面设计简洁直观，操作人员可以通过触摸屏或键盘输入控制指令，实时监控动力系统的运行状态，并进行参数调整和故障诊断。

动力控制系统的硬件设计采用模块化结构，便于维护和升级。电机控制器与电机之间通过高可靠性的电缆连接，确保信号传输的稳定性和抗干扰能力。传感器模块采用分布式布局，安装在电机的关键部位，确保数据采集的全面性和准确性。数据采集与处理单元采用工业级嵌入式处理器，具备强大的计算能力和丰富的接口资源，能够满足多通道数据采集和实时处理的需求。人机交互界面采用高分辨率触摸屏，支持多点触控和手势操作，操作人员可以通过图形化界面直观地查看系统状态和调整参数。

动力控制系统的软件设计采用分层架构，包括底层驱动层、控制算法层和应用层。底层驱动层负责硬件设备的初始化和驱动，确保硬件资源的有效管理和调度。控制算法层实现电机的矢量控制算法，包括速度环、电流环和位置环的控制，确保电机在不同工况下的稳定运行和精确控制。应用层提供人机交互界面和数据管理功能，操作人员可以通过界面进行参数设置、状态监控和故障诊断，系统自动记录运行数据并生成报表，便于后续分析和优化。

动力控制系统的安全设计是确保系统可靠运行的关键。系统具备多重保护机制，包括过流保护、过温保护和短路保护，当检测到异常情况时，系统会自动切断电源并发出报警信号，确保设备和人员的安全。此外，系统还具备故障自诊断功能，能够自动检测和定位故障点，并通过人机交互界面提示操作人员进行维修和处理。

动力控制系统的性能指标如下：

• 控制精度：转速控制精度±0.1%，扭矩控制精度±0.5%
• 响应时间：转速响应时间≤10ms，扭矩响应时间≤20ms
• 工作温度范围：-20℃至+60℃
• 通信接口：CAN总线、RS485、以太网
• 电源输入：AC 220V±10%，50/60Hz

动力控制系统的设计充分考虑了低空飞行器风洞试验平台的实际需求，具备高可靠性、高精度和易操作的特点，能够满足不同试验条件下的动力控制需求，为风洞试验的顺利进行提供了有力保障。

5.3 测量系统设计

测量系统设计是风洞试验平台硬件设计中的关键环节，旨在确保试验数据的准确性和可靠性。测量系统主要包括传感器、数据采集设备、信号处理单元以及数据存储与分析模块。传感器是测量系统的核心，用于实时捕获飞行器在风洞中的气动特性参数，如压力、温度、速度、力和力矩等。传感器的选型需根据试验需求进行，通常包括压力传感器、温度传感器、加速度计、应变计和激光多普勒测速仪等。压力传感器用于测量飞行器表面的压力分布，温度传感器用于监测气流温度变化，加速度计和应变计则用于测量飞行器的振动和结构变形。

数据采集设备负责将传感器捕获的模拟信号转换为数字信号，并通过高速传输接口将数据传输至信号处理单元。数据采集设备需具备高采样率和高分辨率，以确保数据的精确性和实时性。信号处理单元对采集到的数据进行滤波、放大和去噪处理，以消除环境噪声和系统误差，确保数据的纯净性。处理后的数据将传输至数据存储与分析模块，该模块采用高性能计算机和专用软件进行数据存储、分析和可视化。数据存储系统需具备大容量和高可靠性，通常采用冗余存储架构，以防止数据丢失。

为了确保测量系统的稳定性和精度，需进行定期的校准和维护。校准工作包括传感器的零点校准、灵敏度校准和线性度校准，确保传感器在不同工况下的测量精度。维护工作则包括设备的清洁、检查和更换，确保系统长期稳定运行。此外，测量系统还需具备良好的抗干扰能力，特别是在高风速和高噪声环境下，需采用屏蔽技术和滤波算法，减少外界干扰对测量结果的影响。

以下是测量系统的主要技术参数：

• 压力传感器：量程范围±100 kPa，精度±0.1% FS，采样率1 kHz
• 温度传感器：量程范围-50°C至150°C，精度±0.5°C，采样率100 Hz
• 加速度计：量程范围±50 g，精度±0.01 g，采样率10 kHz
• 数据采集设备：16通道，24位分辨率，采样率1 MHz
• 数据存储容量：10 TB，支持RAID 5冗余存储

测量系统的布局需根据风洞试验平台的结构进行优化设计，确保传感器布置合理，避免气流干扰和结构遮挡。例如，压力传感器应布置在飞行器模型的关键位置，如机翼前缘、尾翼和机身表面，以全面捕获气动压力分布。温度传感器则需布置在气流入口和出口处，监测气流温度变化。加速度计和应变计应布置在飞行器模型的关键结构部位，如机翼根部、机身连接处等，以监测振动和变形情况。

测量系统的设计还需考虑扩展性和兼容性，以便在未来试验需求变化时能够快速升级和调整。例如，可通过增加传感器通道或更换高精度传感器来提升系统的测量能力。同时，测量系统需与风洞试验平台的其他子系统（如控制系统和动力系统）实现无缝集成，确保试验过程的协调性和高效性。通过以上设计，测量系统能够为低空飞行器风洞试验提供高精度、高可靠性的数据支持，为飞行器的气动性能评估和优化奠定坚实基础。

5.3.1 传感器选型

在低空飞行器风洞试验平台的测量系统设计中，传感器选型是确保试验数据准确性和可靠性的关键环节。传感器的选择应综合考虑测量参数的类型、精度要求、响应速度、环境适应性以及成本等因素。以下是传感器选型的具体方案：

1. 压力传感器
   压力传感器用于测量风洞中的静压和动压，是气动性能测试的核心传感器。选型时应考虑以下参数：

   • 测量范围：0~10 kPa（根据风洞最大风速确定）
   • 精度：±0.1% FS（满量程）
   • 响应时间：≤1 ms
   • 工作温度范围：-20°C~80°C
   • 推荐型号：Honeywell MPR系列或Kulite XCS-093

2. 温度传感器
   温度传感器用于监测风洞内的气流温度，确保试验条件的一致性。选型要求如下：

   • 测量范围：-50°C~150°C
   • 精度：±0.5°C
   • 响应时间：≤0.5 s
   • 推荐型号：PT100铂电阻温度传感器或Omega T型热电偶

3. 风速传感器
   风速传感器用于直接测量风洞内的气流速度，通常采用热线风速仪或超声波风速仪。选型参数如下：

   • 测量范围：0~100 m/s
   • 精度：±0.5% FS
   • 响应时间：≤10 ms
   • 推荐型号：Dantec Dynamics热线风速仪或Gill WindSonic超声波风速仪

4. 力传感器
   力传感器用于测量飞行器模型在风洞中的气动力（如升力、阻力、侧向力）。选型要求如下：

   • 测量范围：0~500 N（根据模型尺寸和风速确定）
   • 精度：±0.2% FS
   • 响应频率：≥100 Hz
   • 推荐型号：ATI Mini40六维力传感器或ME-Meßsysteme K3D系列

5. 加速度传感器
   加速度传感器用于监测飞行器模型的振动特性，确保试验安全性。选型参数如下：

   • 测量范围：±50 g
   • 精度：±0.5% FS
   • 响应频率：≥1 kHz
   • 推荐型号：PCB Piezotronics 356A系列或Endevco 7270A

6. 数据采集系统
   数据采集系统需与传感器匹配，确保高精度、高采样率的数据记录。选型要求如下：

   • 采样率：≥100 kHz
   • 通道数：≥16
   • 分辨率：24位
   • 推荐型号：National Instruments PXIe-4499或HBM QuantumX MX840A

传感器的安装位置和布局应根据试验需求优化，确保测量数据的代表性和准确性。例如，压力传感器应均匀分布在飞行器模型表面，力传感器应安装在模型支撑结构的关键节点，加速度传感器应布置在模型的高振动区域。此外，所有传感器应经过校准，确保测量结果的可靠性。

通过上述选型方案，风洞试验平台能够满足低空飞行器气动性能测试的需求，为后续数据分析提供高质量的基础数据。

5.3.2 数据采集系统设计

数据采集系统设计是风洞试验平台硬件设计中的关键环节，旨在确保试验过程中各类传感器数据的准确采集、实时传输和高效存储。系统设计需综合考虑采样频率、通道数量、信号类型、抗干扰能力以及数据处理需求，确保系统能够满足低空飞行器风洞试验的高精度和高可靠性要求。

首先，数据采集系统的硬件选型需根据试验需求确定。系统核心为多通道数据采集卡，支持同步采集功能，确保各传感器数据的时间一致性。采集卡应具备高分辨率（如24位ADC）和高采样率（≥100kHz），以满足动态信号的精确捕捉。同时，采集卡需支持多种信号输入类型，包括模拟电压、电流、热电偶、应变信号等，以适应不同传感器的输出特性。为降低噪声干扰，采集卡应配备隔离输入通道和抗混叠滤波器。

其次，传感器信号调理模块是数据采集系统的重要组成部分。信号调理模块需根据传感器类型进行定制设计，包括信号放大、滤波、线性化处理等功能。例如，应变信号需通过桥式放大器进行放大，热电偶信号需进行冷端补偿和线性化处理。信号调理模块的输出信号应与采集卡的输入范围匹配，避免信号失真或过载。

数据采集系统的软件设计需实现以下功能：

• 实时数据采集与显示：通过上位机软件实时显示各通道数据波形，支持多通道同步显示和动态刷新。
• 数据存储与管理：采用高速存储介质（如SSD）存储原始数据，支持大容量数据存储和快速检索。数据存储格式应兼容常见分析软件（如MATLAB、LabVIEW）。
• 触发与同步控制：支持外部触发和内部定时触发，确保数据采集与试验过程同步。触发信号可由风洞控制系统或飞行器模型动作系统提供。
• 数据分析与处理：内置基本数据分析功能，如FFT、滤波、统计计算等，支持用户自定义算法扩展。

为满足低空飞行器风洞试验的复杂需求，数据采集系统需具备良好的扩展性和兼容性。系统应支持模块化设计，便于后续通道扩展和功能升级。同时，系统需与风洞控制系统、模型姿态控制系统等实现无缝集成，确保试验过程的协调性和数据的一致性。

以下为数据采集系统的主要技术参数示例：

参数项	技术指标
通道数量	32通道（可扩展至64通道）
采样率	100kHz（最高可达1MHz）
分辨率	24位ADC
输入信号类型	±10V电压、4-20mA电流、热电偶
信号隔离	通道间隔离，隔离电压≥1000V
存储容量	1TB SSD（可扩展）
数据传输接口	PCIe 3.0 x8
工作温度范围	-20℃ ~ 70℃

数据采集系统的抗干扰设计是确保数据准确性的关键。系统需采用屏蔽电缆、接地优化、电源滤波等措施，降低电磁干扰和共模噪声的影响。同时，系统应具备自诊断功能，实时监测各通道工作状态，及时发现并报警异常情况。

最后，数据采集系统的校准与验证是确保系统性能的重要环节。系统需定期进行通道校准，确保各通道的增益、偏移和线性度符合要求。校准过程应采用高精度标准信号源，校准结果需记录并生成校准报告。此外，系统需通过模拟试验和实际风洞试验验证其性能，确保其满足低空飞行器风洞试验的需求。

5.3.3 数据处理与分析系统设计

数据处理与分析系统设计是风洞试验平台硬件设计中的关键环节，旨在确保试验数据的准确性、可靠性和高效性。该系统的主要功能包括数据采集、预处理、存储、分析和可视化。首先，数据采集模块通过高精度传感器和高速数据采集卡实时获取风洞试验中的各类物理量，如风速、压力、温度、力和力矩等。采集的数据通过高速通信接口传输至数据处理单元，确保数据的实时性和完整性。

在数据预处理阶段，系统采用数字滤波技术对原始数据进行去噪处理，消除由于环境干扰或传感器误差引入的噪声。常用的滤波算法包括低通滤波、高通滤波和卡尔曼滤波等。预处理后的数据将进行时间同步和格式转换，以确保不同传感器采集的数据在时间轴上对齐，并统一为系统可识别的数据格式。

数据存储模块采用分布式数据库技术，支持海量数据的高效存储和快速检索。数据库设计应考虑数据的分类存储，例如按试验类型、时间戳或传感器类型进行分区存储，以提高查询效率。同时，系统应具备数据备份和恢复功能，确保数据的安全性和可追溯性。

数据分析模块是系统的核心部分，主要包括以下功能：

• 数据统计与特征提取：通过统计分析计算数据的均值、方差、峰值等特征参数，提取试验数据的关键信息。
• 模型拟合与参数估计：采用最小二乘法、最大似然估计等方法对试验数据进行模型拟合，获取飞行器的气动参数。
• 误差分析与不确定性评估：通过蒙特卡洛模拟或误差传播理论，评估测量误差对试验结果的影响，提供数据的不确定性分析报告。

数据可视化模块通过图形化界面展示试验结果，支持多种图表类型，如折线图、散点图、等高线图和三维曲面图等。用户可以通过交互式界面选择不同的数据维度和分析方式，实时查看试验结果的变化趋势。此外，系统还支持生成标准化的试验报告，包括数据表格、图表和分析结论，便于用户进行后续研究和决策。

为了确保系统的可扩展性和兼容性，数据处理与分析系统应采用模块化设计，支持硬件和软件的灵活升级。系统应提供开放的API接口，便于与其他风洞试验平台或仿真软件进行数据交互和集成。同时，系统应具备良好的用户管理功能，支持多用户权限控制和操作日志记录，确保数据的安全性和系统的可维护性。

通过上述设计，数据处理与分析系统能够高效、准确地完成风洞试验数据的处理与分析任务，为低空飞行器的研发和优化提供可靠的数据支持。

5.4 控制系统设计

控制系统设计是低空飞行器风洞试验平台的核心组成部分，负责实现试验过程的自动化控制、数据采集与处理、安全监控等功能。控制系统采用模块化设计，主要包括主控模块、数据采集模块、执行机构控制模块、安全监控模块以及人机交互模块。主控模块采用高性能工业计算机作为核心处理器，搭载实时操作系统，确保控制指令的快速响应和精确执行。数据采集模块通过高精度传感器网络实时采集风洞内的气流速度、压力、温度等参数，并通过高速数据总线传输至主控模块进行处理。执行机构控制模块负责驱动风洞内的风扇、调节阀门、姿态调整机构等设备，采用闭环控制算法，确保执行机构的动作精度和稳定性。

安全监控模块通过多层次的传感器网络和冗余设计，实时监测风洞试验平台的运行状态，包括设备温度、振动、电流等关键参数。一旦检测到异常情况，系统将自动触发报警并执行预设的安全保护措施，如紧急停机、切断电源等，确保试验过程的安全性。人机交互模块通过触摸屏和图形化界面提供直观的操作体验，操作人员可以通过界面实时监控试验状态、调整控制参数、查看历史数据等。系统还支持远程控制功能，允许研究人员通过网络远程访问和控制试验平台。

控制系统的软件部分采用分层架构设计，包括底层驱动层、控制算法层和应用层。底层驱动层负责与硬件设备的通信和控制；控制算法层实现风速调节、姿态控制、数据滤波等核心功能；应用层提供用户界面和数据管理功能。系统支持多种控制模式，包括手动模式、自动模式和半自动模式，以满足不同试验需求。

• 主控模块：工业计算机，实时操作系统，高速数据总线
• 数据采集模块：高精度传感器网络，实时采集气流速度、压力、温度
• 执行机构控制模块：闭环控制算法，驱动风扇、调节阀门、姿态调整机构
• 安全监控模块：多层次传感器网络，冗余设计，实时监测设备状态
• 人机交互模块：触摸屏，图形化界面，远程控制功能
