LATEX使用方法
介绍
LaTeX是论文排版工具，在线使用方式：overleaf。https://www.overleaf.com/
Overleaf使用流程
在我们写好论文之后，需要选择合适的期刊，通常选择的期刊会给出word模板、以及latex模板，本次以ieee会议为例子进行讲解。
overleaf 基本操作
-

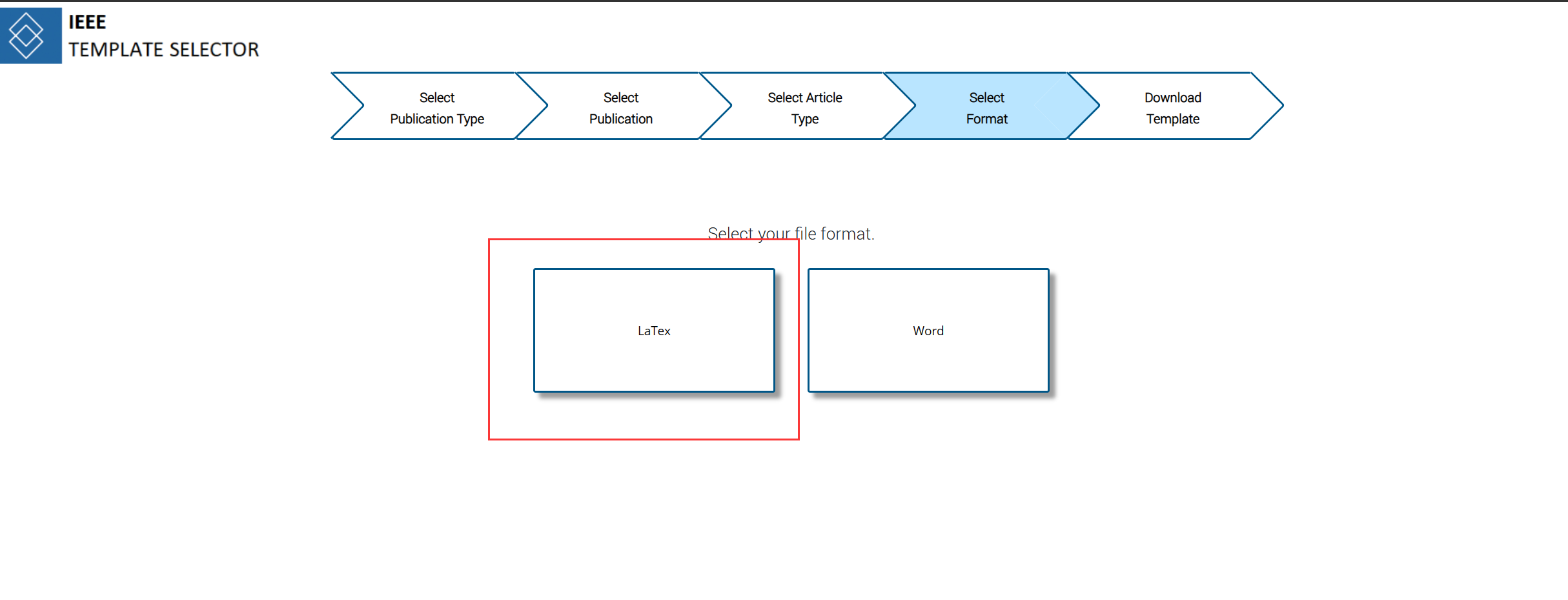

打开IEEE-Template Selector，选择需要哪个期刊或会议的模板，
-

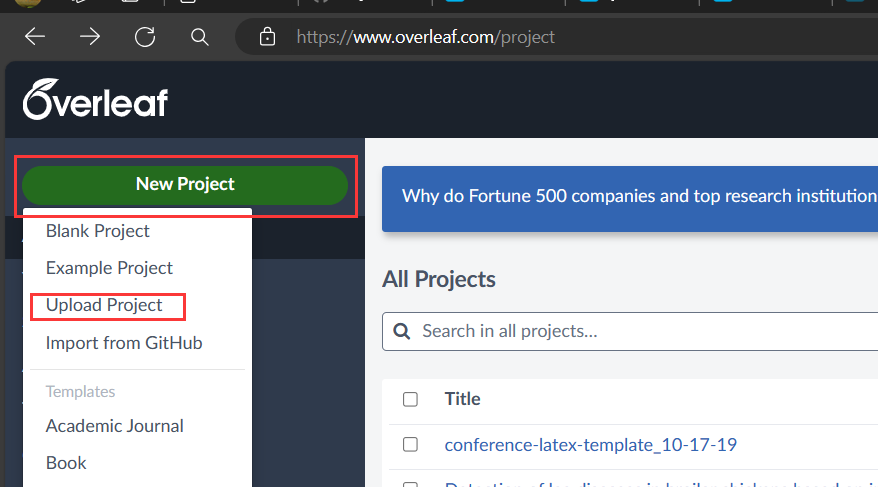

得到所需要的压缩包，打开overleaf，点击点击
New Project后还可以使用Templates模板，如下图：
-

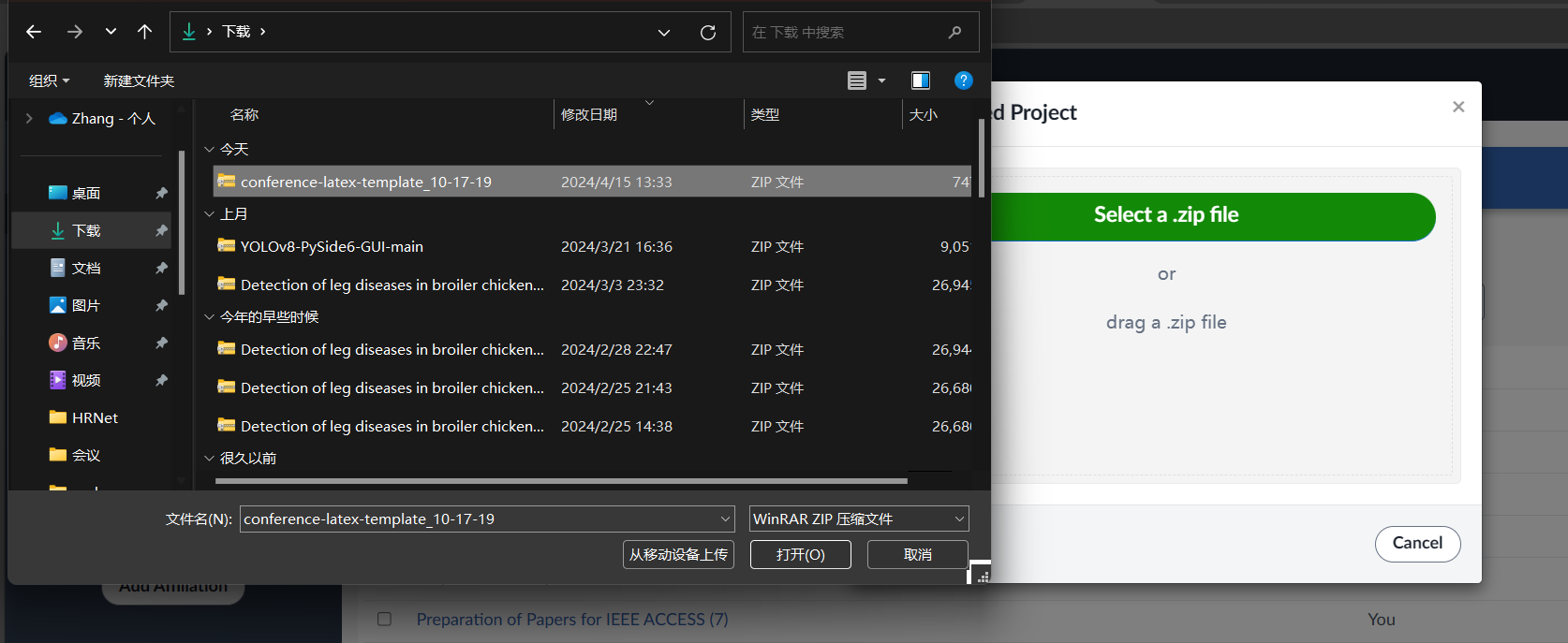

将之前下载好的会议latex模板导入
-

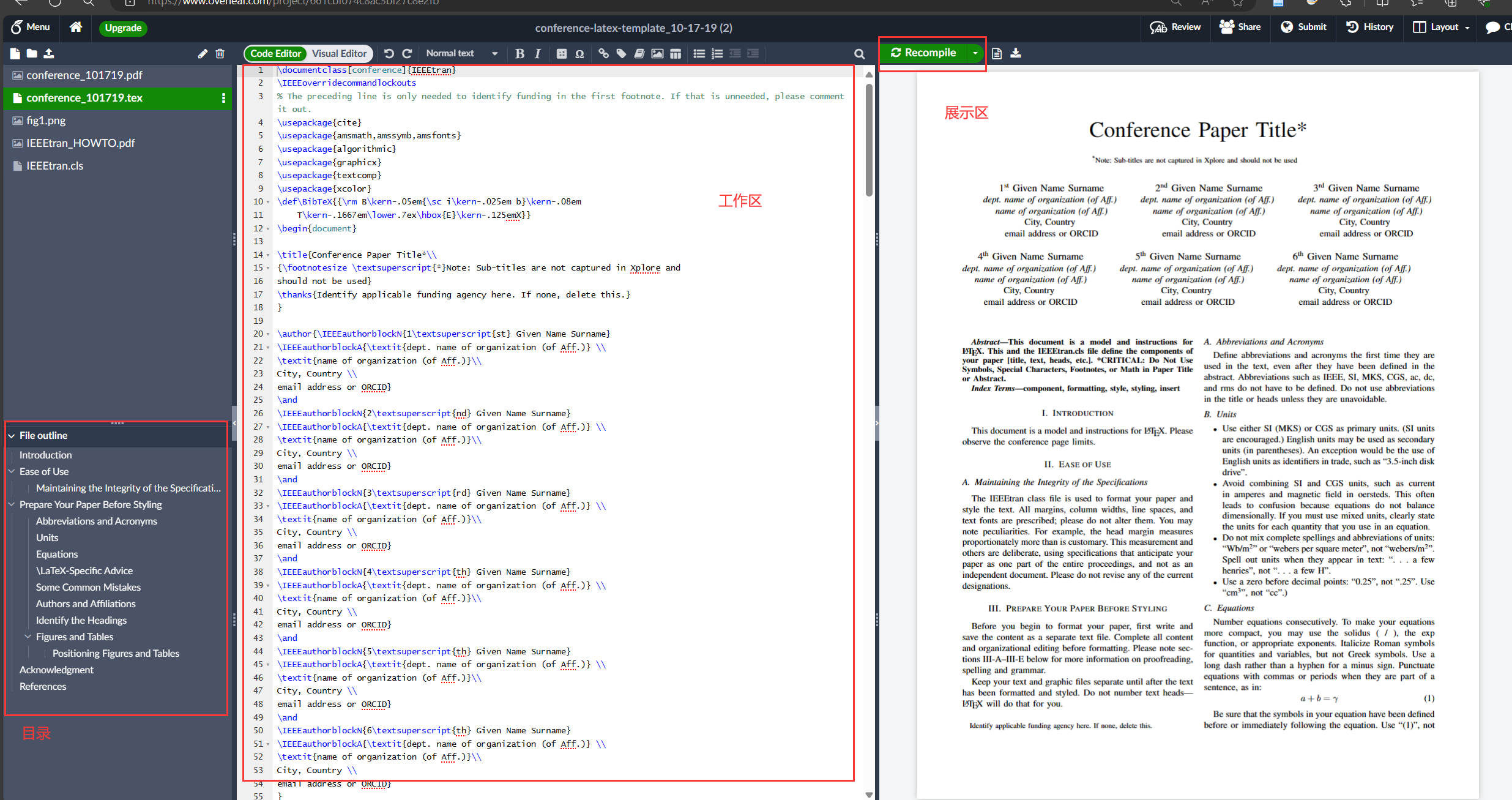

打开后便可进入latex编写页面，点击
Recompile按钮可以设置自动编译，并忽略语法检查：
常用快捷键
基本与word一致
Ctrl+B：粗体
Ctrl+I：斜体
Ctrl+/：注释
Ctrl+Z：撤销
Ctrl+Y：重做
Ctrl+F：查找和替换
Ctrl+Home：到文档顶部
Ctrl+End：到文档底部
Ctrl+S：重新编译
Ctrl+Enter：重新编译
首行缩进

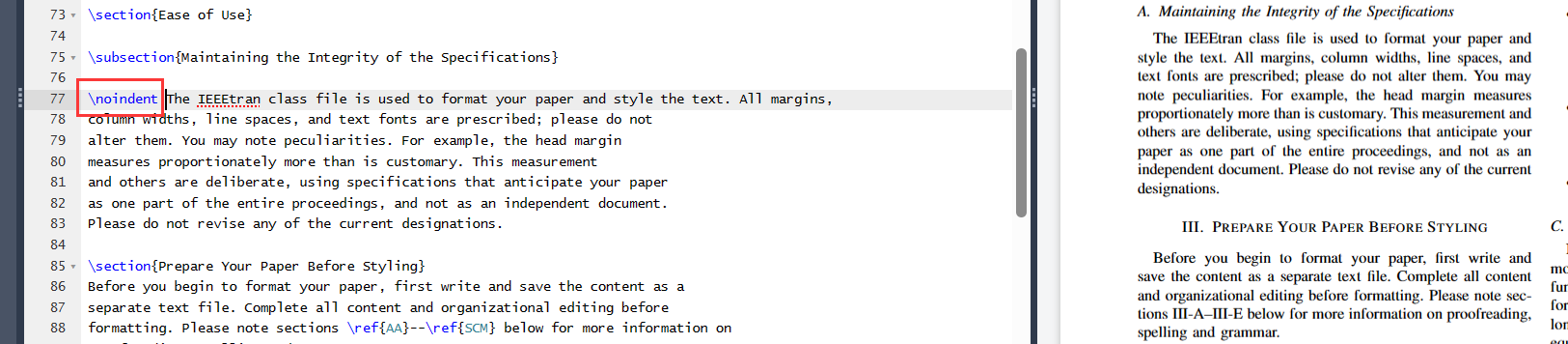

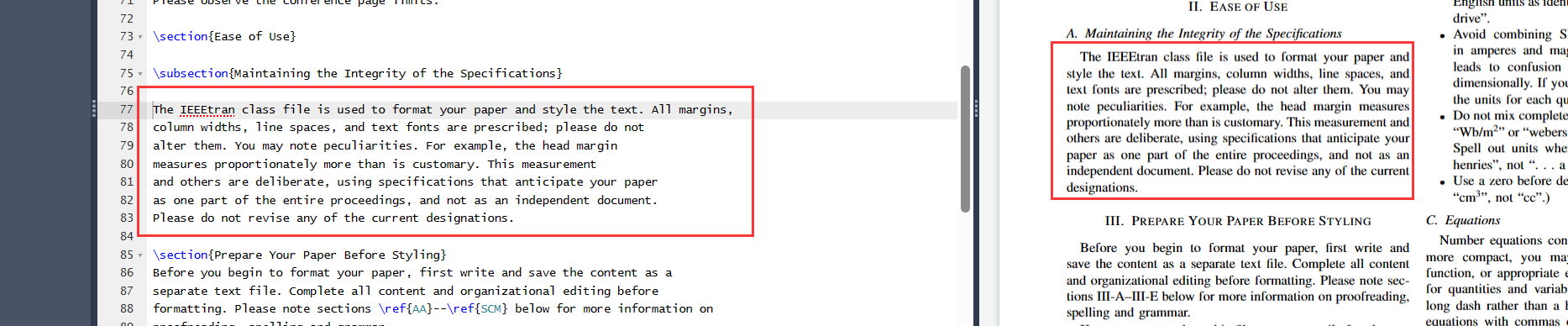

如图所示，我们可以看出模板自带的格式是首行缩进两个字符，如果我们不想进行缩进，可以输入\noindent，取消首行缩进
如果遇到格式中出现首行无缩进，我们需要进行缩进，在开始输入 \\ 即可
转义字符

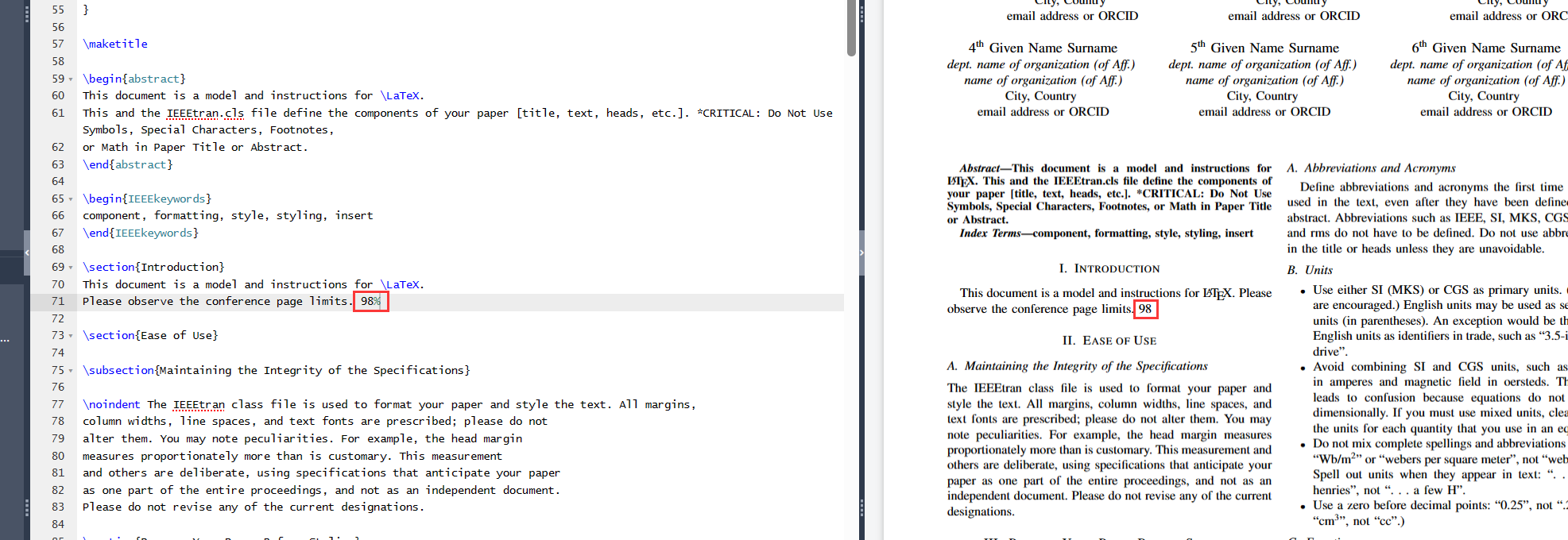

我们在深度学习中常常会出现98%这些字眼，在overleaf就容易报错

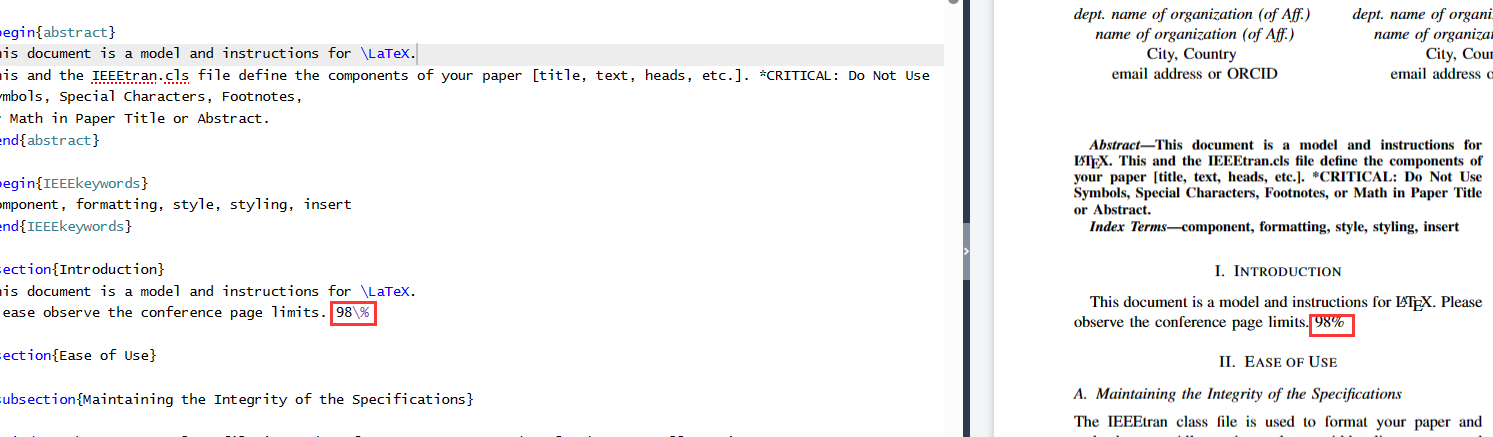

因此我们需要在百分号前加\便可在显示区显示百分号
文字

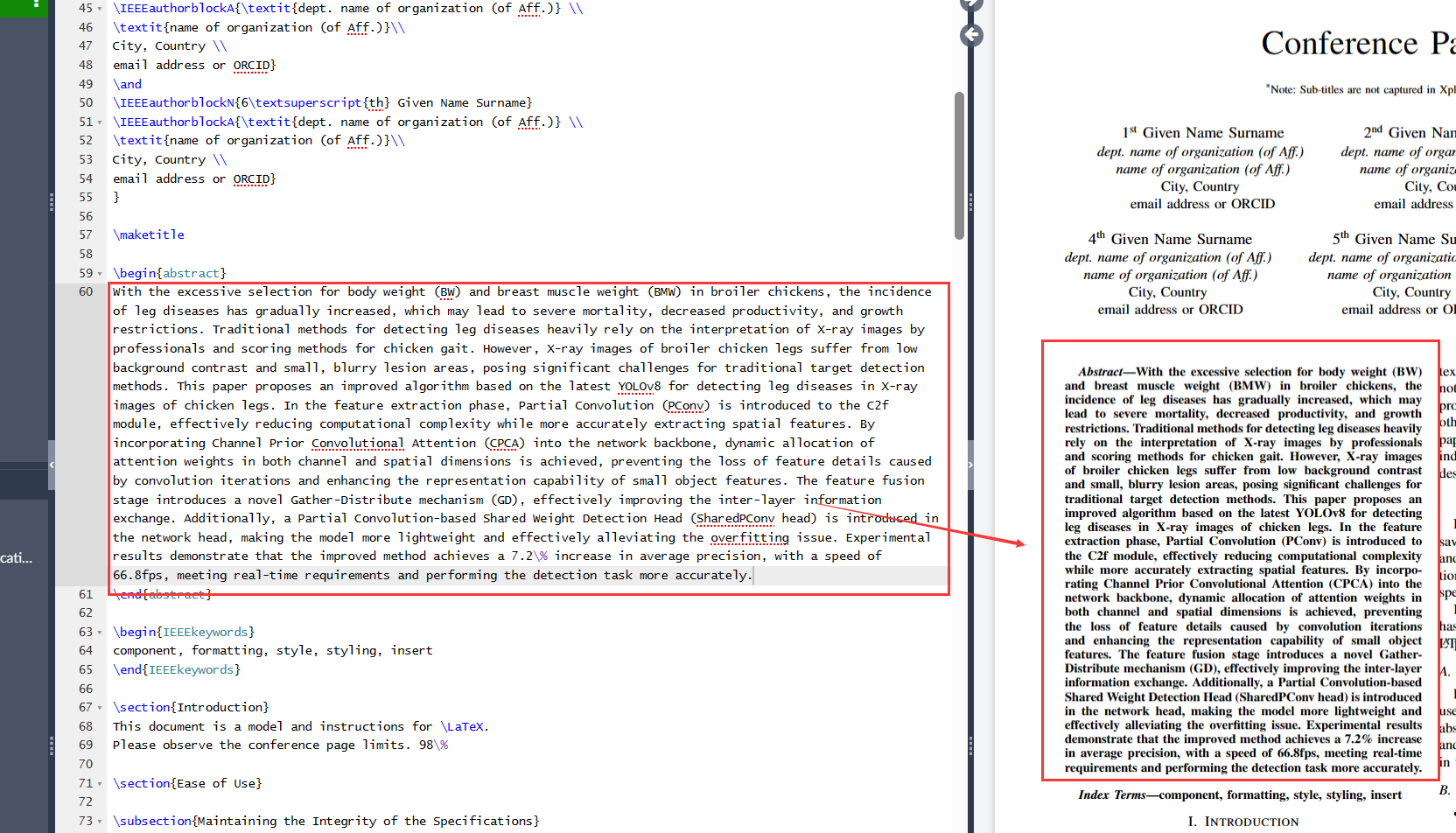

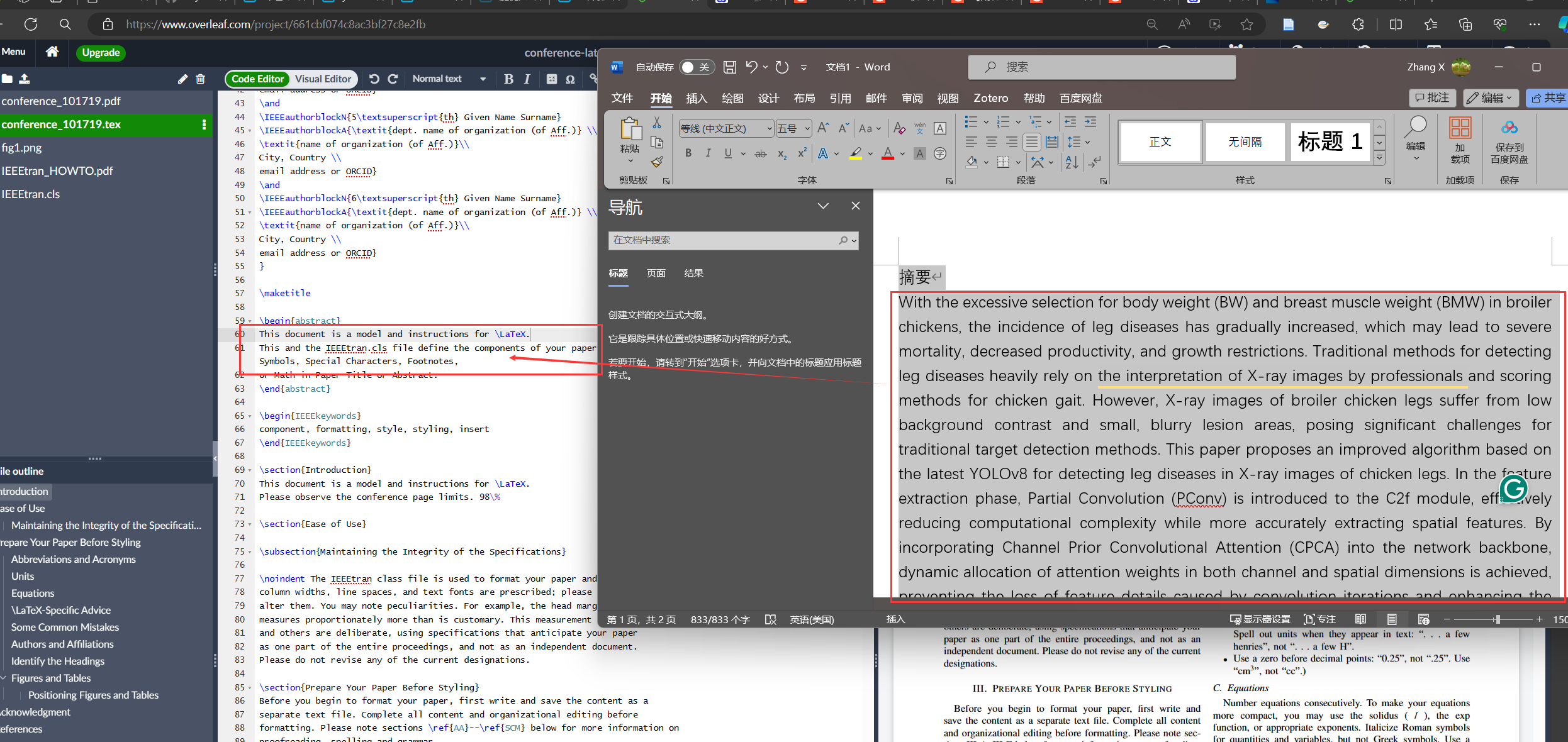

Overleaf插入文字非常简单，并且会自动帮助我们调整整篇文章的格式。只需要我们将需要插入的文字，放在模板中的对应位置，以摘要为例子：
其他章节均以此方式操作
公式
工具：Mathpix Snipping Tool
功能：对需要的公式进行拍照便可生成对应的word或latex公式格式
直接可用的代码

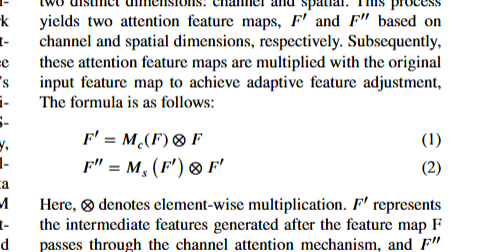

\begin{gather}
F^{\prime}=M_c(F) \otimes F \\
F^{\prime \prime}=M_s\left(F^{\prime}\right) \otimes F^{\prime}
\end{gather}
功能：每行公式均有编号

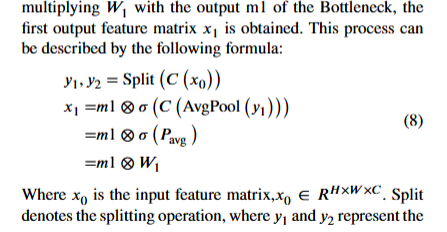

\begin{equation}
\begin{aligned}
& y_1, y_2=\operatorname{Split}\left(C\left(x_0\right)\right) \\
& \begin{aligned}
x_1= & m 1 \otimes \sigma\left(C\left(\operatorname{AvgPool}\left(y_1\right)\right)\right) \\
\quad= & m 1 \otimes \sigma\left(P_{\text {avg }}\right) \\
\quad= & m 1 \otimes W_1
\end{aligned}
\end{aligned}
\end{equation}
功能：多行公式用一个编号
具体操作方式
例子：

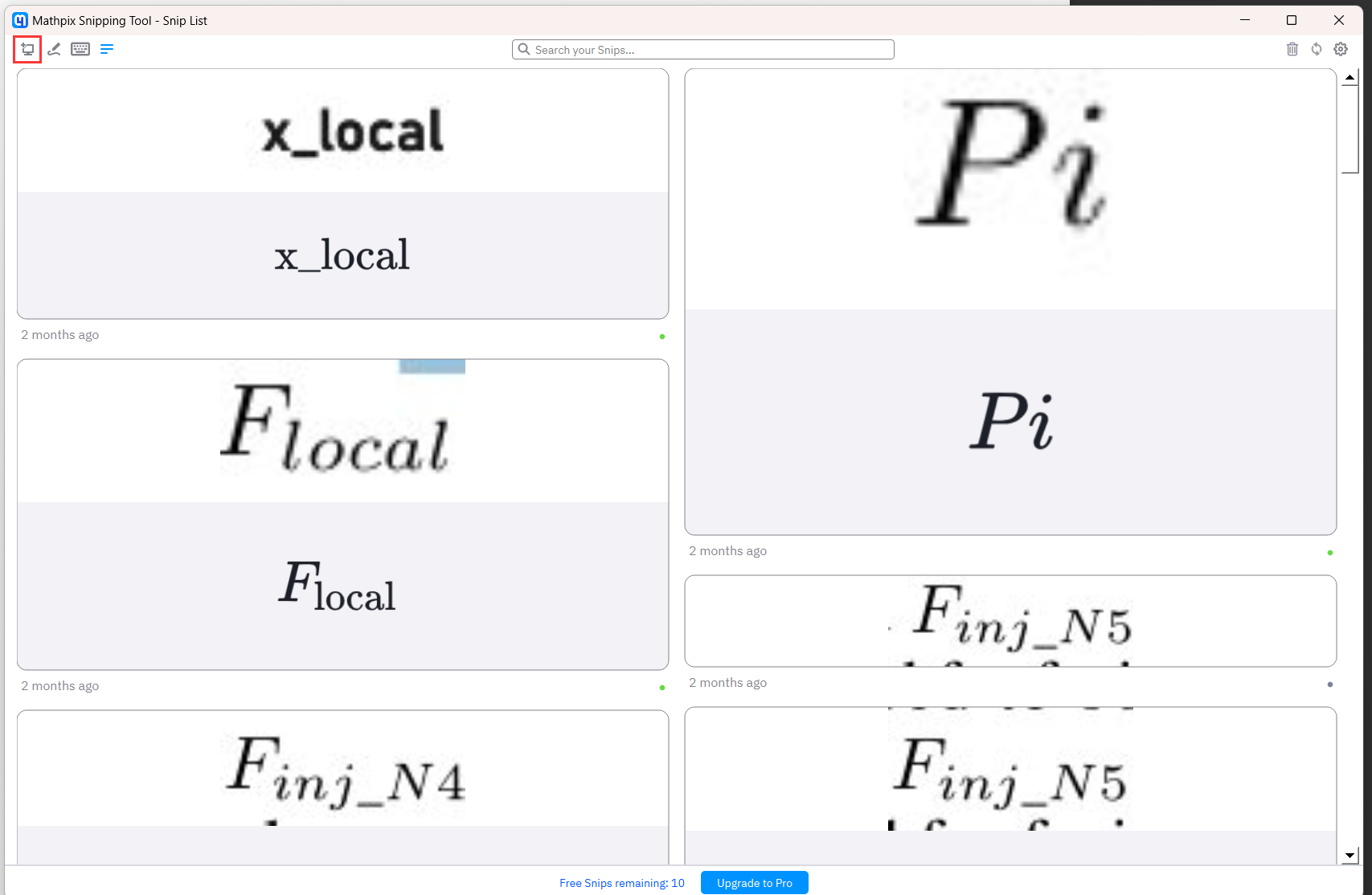

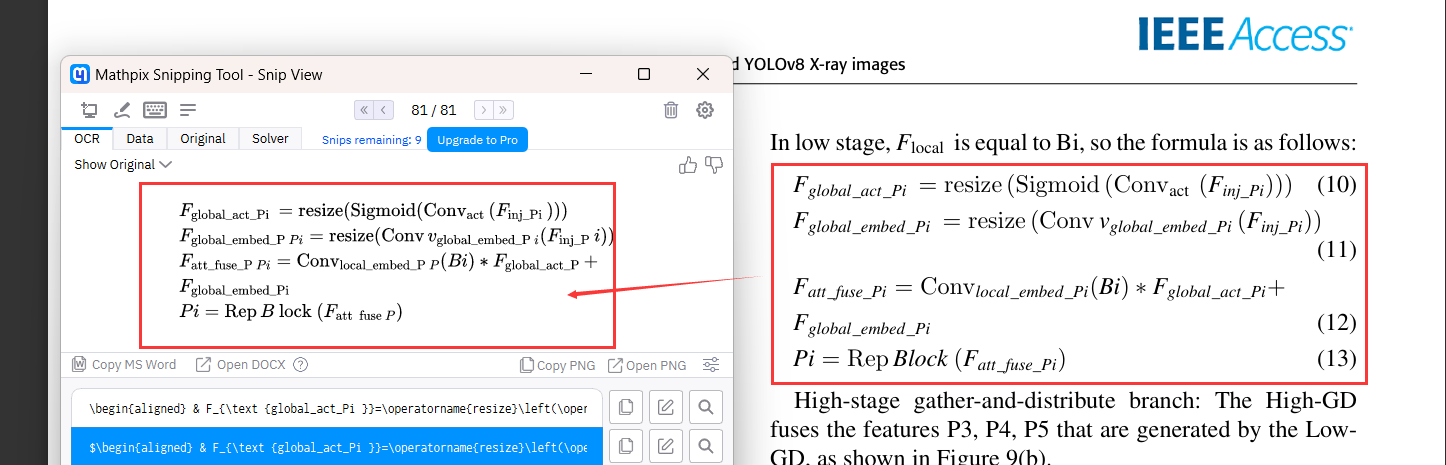

打开Mathpix Snipping Tool，对需要的公式进行拍照

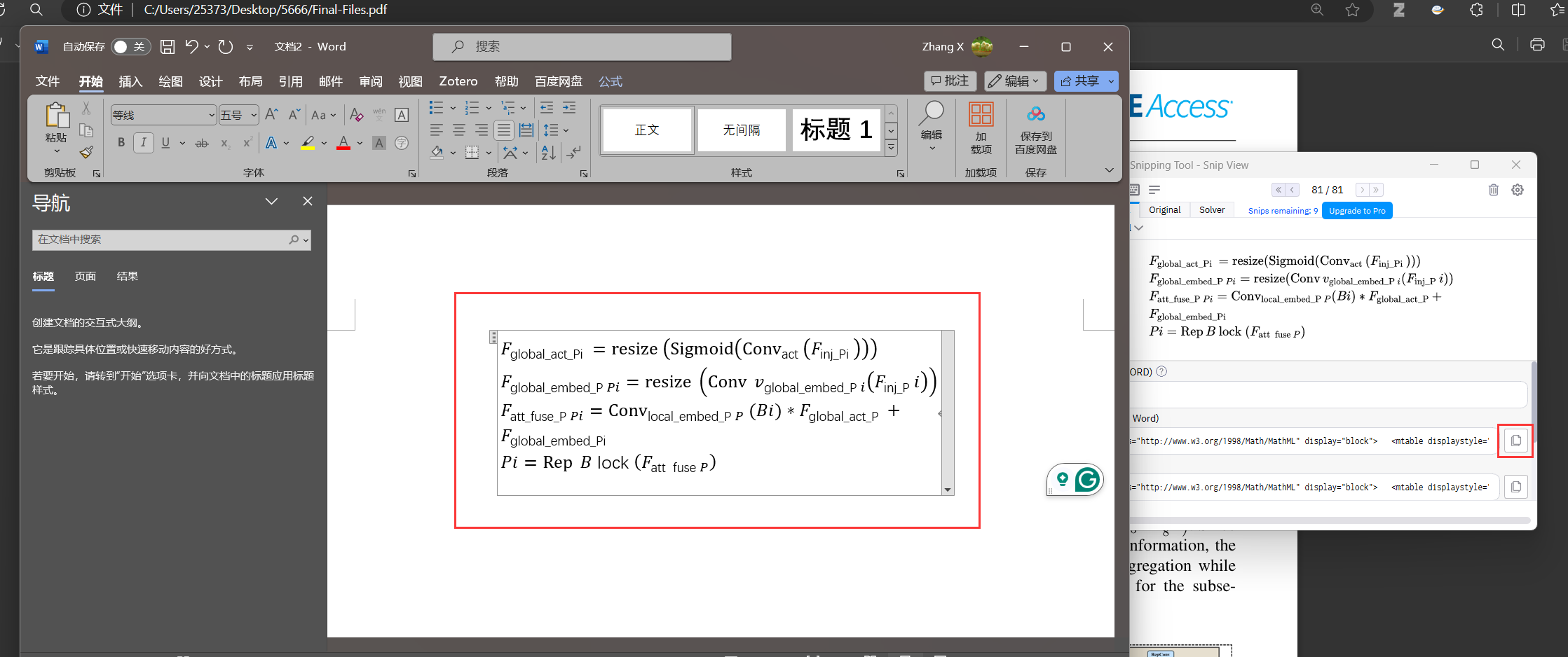

如果需要word格式，则复制代码，去word粘贴便可生成

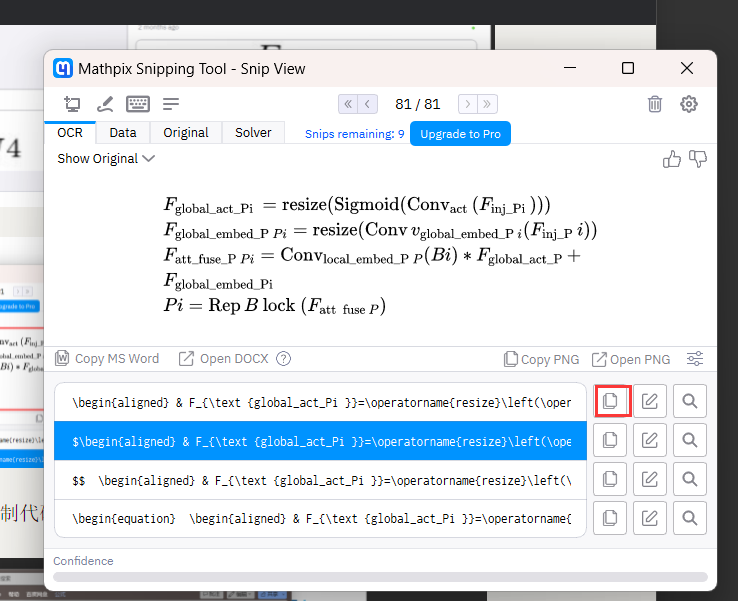

如果需要Latex格式也是如此，点击下图按钮，之后复制到overleaf需要插入公式的地方
直接全部粘贴可能会出现一些错误，一般是因为我们在图中黑色字体加上$ ,例如：
$ global_act_Pi $，第二点_之前需要加转义字符\

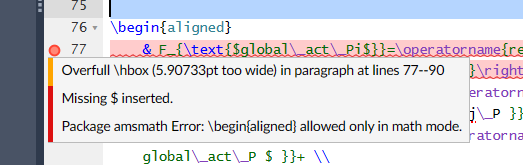

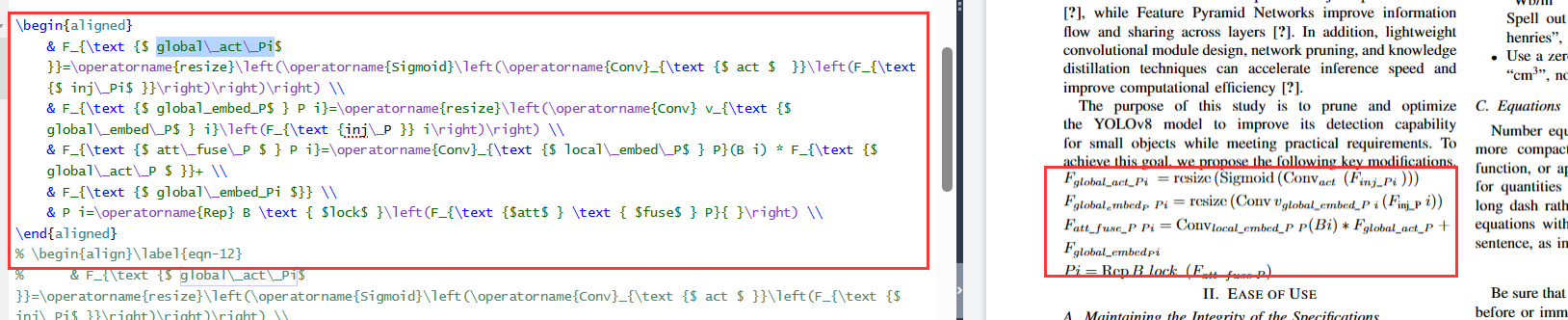

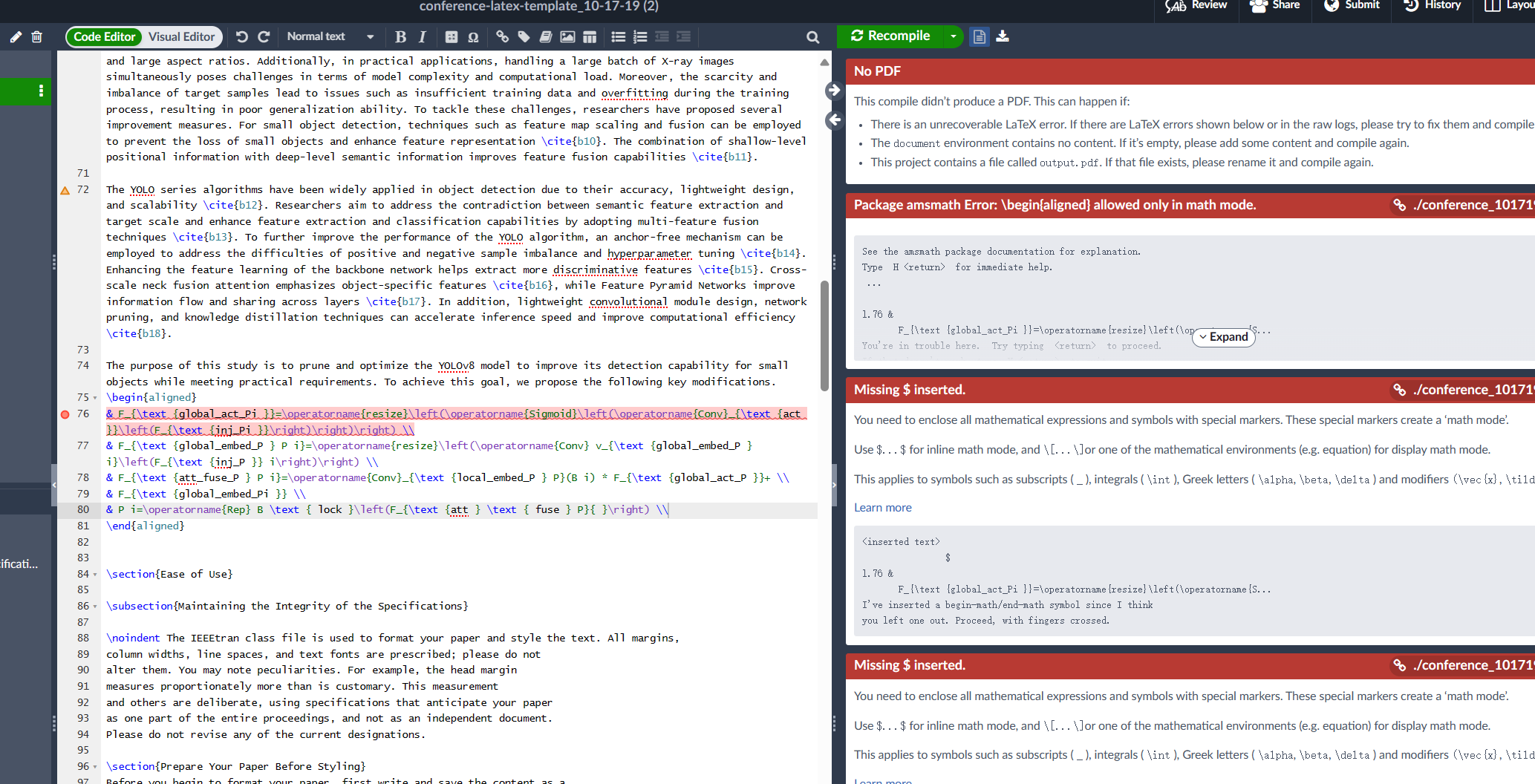

都更改完成后，我们如下图可以看出，还是存在一些错误。但是公式在显示区已经显示出来了

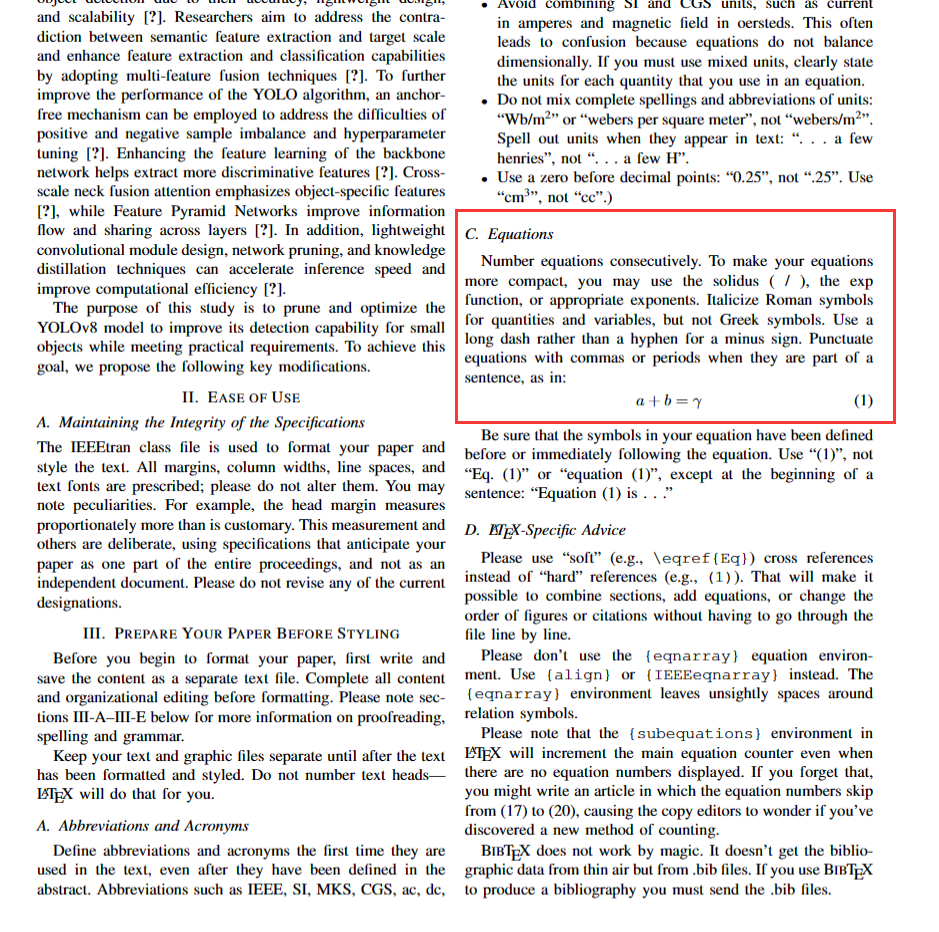

下一步，我们可以先把代码注释掉，之后去查看模板中的公式，如图二，双击Equations，到达改代码的位置
然后将其输入公式的代码拿过来，并将自己的公式代码填充进去。
如果还是出错，则csdn，搜索错误问题进行解决，如果不想寻找，可以输入下列代码解决问题，只需要将我们自己的改好的中间代码填入其中即可
\begin{align}\label{eqn-12}
& F_{\text {$ global\_act\_Pi$ }}=\operatorname{resize}\left(\operatorname{Sigmoid}\left(\operatorname{Conv}_{\text {$ act $ }}\left(F_{\text {$ inj\_Pi$ }}\right)\right)\right) \\
& F_{\text {$ global_embed_P$ } P i}=\operatorname{resize}\left(\operatorname{Conv} v_{\text {$ global\_embed\_P$ } i}\left(F_{\text {$inj\_P$ }} i\right)\right) \\
& F_{\text {$ att\_fuse\_P $ } P i}=\operatorname{Conv}_{\text {$ local\_embed\_P$ } P}(B i) * F_{\text {$ global\_act\_P $ }}+ \\
& F_{\text {$ global\_embed_Pi $}} \\
& P i=\operatorname{Rep} B \text { $lock$ }\left(F_{\text {$att$ } \text { $fuse$ } P}{ }\right) \\
\end{align}

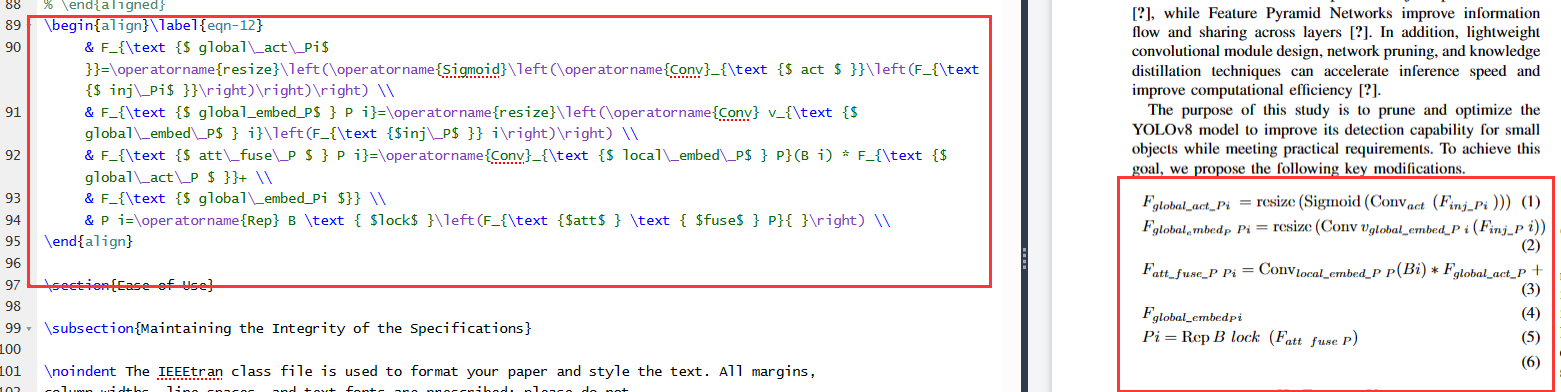

从图中可以看出代码正确运行，公式可以显示，不过我们一共有五个公式，但其编号有六个，这是由于我们公式太长换行的原因，因此我们需要在公式换行的地方输入\nonumber，即可解决该问题。
LaTeX如果想要导出文章的pdf是无损失的，需要图片格式为.eps结尾的图片，word也是如此，如果想要导出的文章的pdf是高清图，则需要.wmf结尾的图片，以.wmf结尾、.eps结尾图片被叫做矢量图，因此在我们在写文章画图时，最好使用能导出矢量图的软件。
网路结构图、流程图：ppt，orginal
折线图、柱状图：origin
普通图转.eps矢量图软件：Inkscape
【Inkscape】SVG矢量图形编辑器_inkscape文字转换成路径-优快云博客

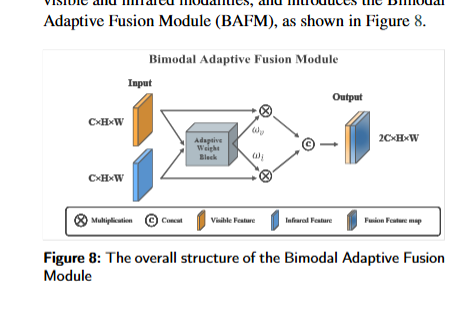

矢量图与普通图区别生成pdf后区别：
[Doc3.pdf](file:///C:/Users/25373/Desktop/Doc3.pdf)
直接可用代码
全覆盖单栏：
\begin{figure}[h!]
\centering
\includegraphics[width=1\columnwidth]{figs/fig8.pdf}
\caption{The overall structure of the Bimodal Adaptive Fusion Module}
\label{FIG:8}
\end{figure}
全覆盖双栏：

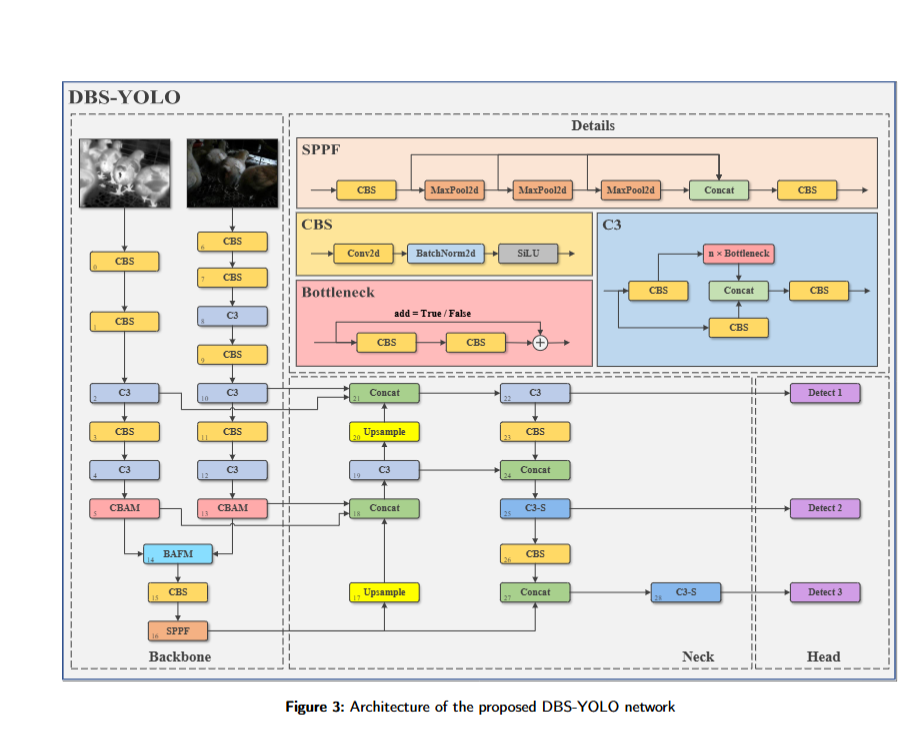

\begin{figure*}
\centering
\includegraphics[width=1\textwidth]{figs/fig3.pdf}
\caption{Architecture of the proposed DBS-YOLO network}
\label{FIG:3}
\end{figure*}
如何在LaTeX导入图片

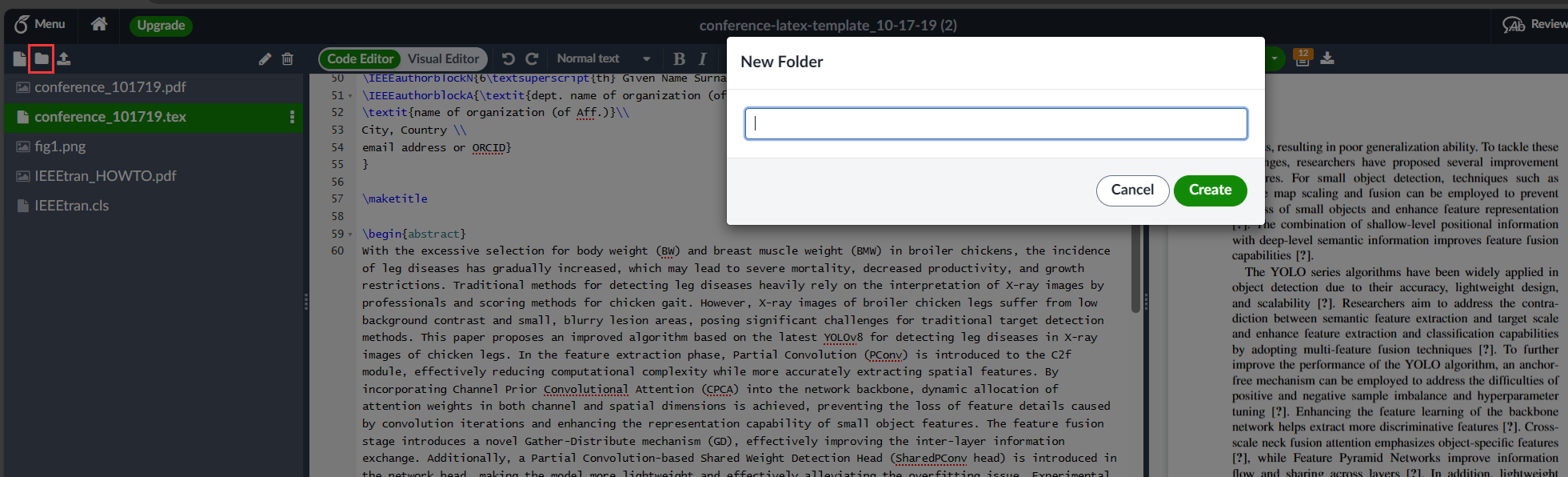

首先需要在项目中，新建一个文件夹来专门用来装图片
将需要插入到文章的图片放入该文件夹中（最好起名为graphicx），
在LaTeX插入图片代码

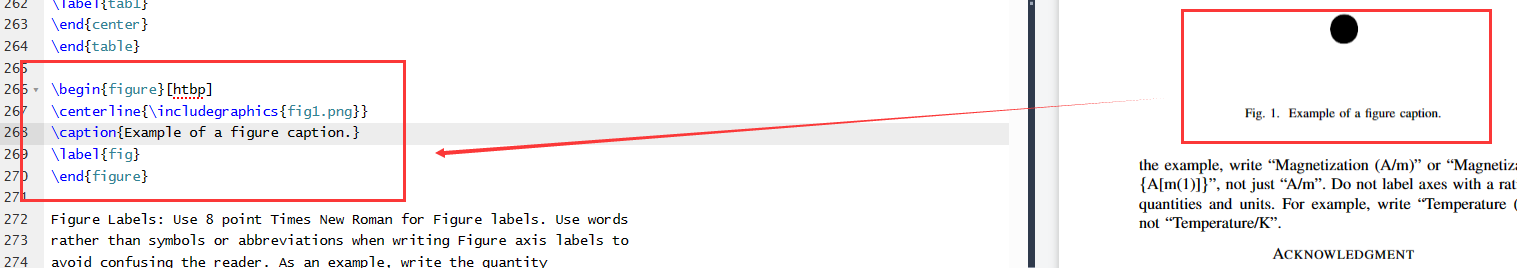

在模板中寻找插入图片的例子，然后双击到代码位置

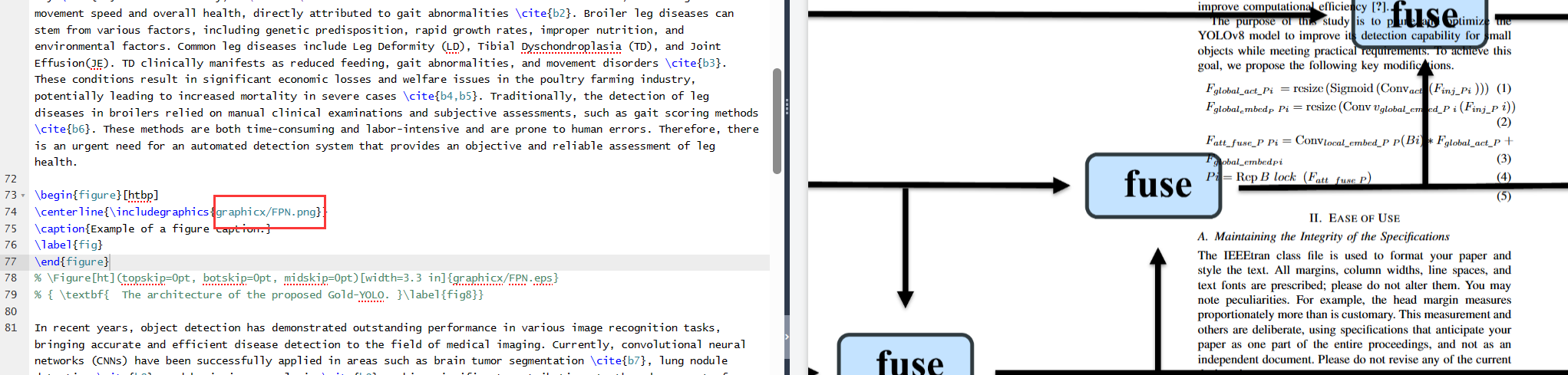

将图片路径改变成我们保存图片的位置

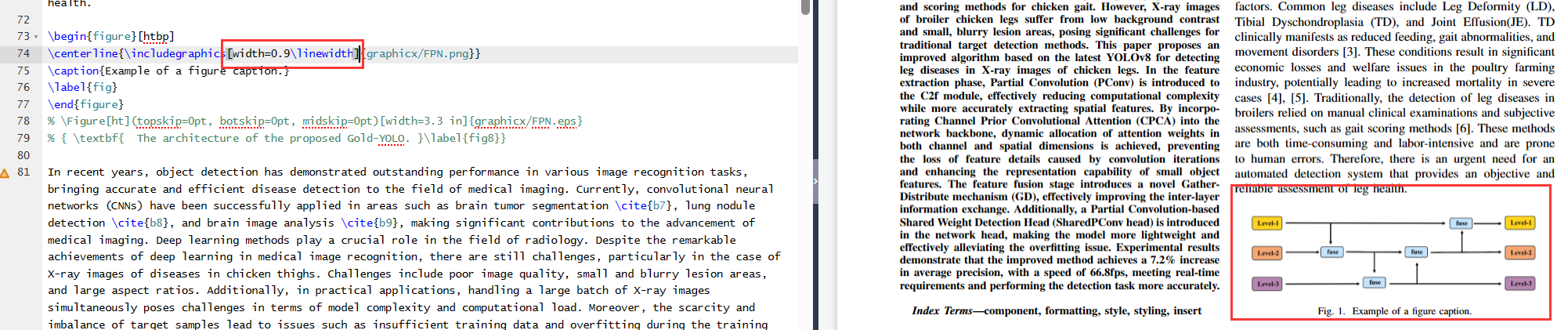

但是，现在的图片是不美观的，我们需要对代码进行补充[width=0.9\linewidth]则可以正常显示
代码解释
[【latex】总结使用到的画图、表格及公式操作（新增IEEE会议参考文献）_latex画图-优快云博客](https://blog.youkuaiyun.com/qq_43800119/article/details/129397214?ops_request_misc=&request_id=&biz_id=102&utm_term=\begin{figure}[htbp] \centerli&utm_medium=distribute.pc_search_result.none-task-blog-2allsobaiduweb~default-0-129397214.142v100pc_search_result_base1&spm=1018.2226.3001.4187)
\begin{figure}[htbp]
\centerline{\includegraphics[width=0.9\linewidth]{graphicx/FPN.png}}
\caption{Example of a figure caption.}
\label{fig}
\end{figure}
解释：
[!hbtp]: 图片位置格式
[h] 当前位置(here)：h 表示你在编写的时候中在哪里，论文最终显示图片的位置就在哪里，但是如果这一页的空间不足以放下这个图片，此时图片会转到下一页；
[t] 顶端(top)：t 表示优先将图片放置在页面对应排的顶部；
[b] 底端(bottom)：b 表示优先将图片放置在页面对应排的底部；
[p] 浮动：将图片设置为浮动状态，系统会自动排版图片的位置；
\centerline 居中显示
\includegraphics 图片及参数：[]内放置图片的参数，其中width=1.0是图片的大小，\linewidth是按照文章行的宽度，合在一起是图片宽度等于文章行的宽度；\scale是等比放大缩小。
\caption： 描述图片
\label： 用于引用图片的名称
表格
直接可用代码：

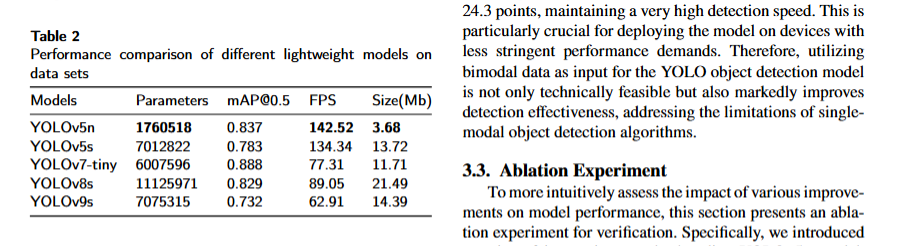

全覆盖单栏：
\begin{table}[width=1\linewidth,cols=4,pos=h]
\caption{Performance comparison of different lightweight models on data sets}\label{tbl2}
\begin{tabular*}{\tblwidth}{@{} LLLLL@{} }
\toprule
Models & Parameters & mAP@0.5 & FPS & Size(Mb) \\
\midrule
YOLOv5n & \textbf{1760518} & 0.837 & \textbf{142.52} & \textbf{3.68} \\
YOLOv5s & 7012822 & 0.783 & 134.34 & 13.72 \\
YOLOv7-tiny & 6007596 & 0.888 & 77.31 & 11.71 \\
YOLOv8s & 11125971 & 0.829 & 89.05 & 21.49 \\
YOLOv9s & 7075315 & 0.732 & 62.91 & 14.39 \\
\bottomrule
\end{tabular*}
\end{table}
全覆盖双栏

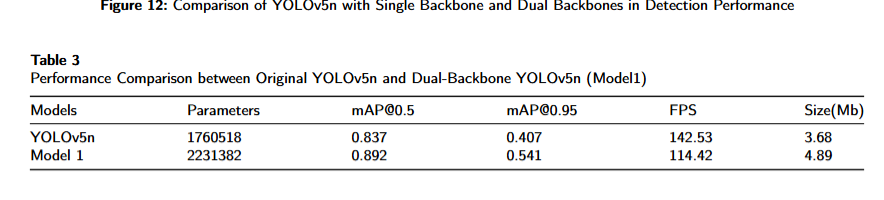

\begin{table*}
\caption{Performance Comparison between Original YOLOv5n and Dual-Backbone YOLOv5n (Model1)}
\label{tbl3}
\begin{tabular*}{\linewidth}{@{}LLLLLL@{}}
\toprule
Models & Parameters & mAP@0.5 & mAP@0.95 & FPS & Size(Mb) \\
\midrule
YOLOv5n & 1760518 & 0.837 & 0.407 & 142.53 & 3.68 \\
Model 1 & 2231382 & 0.892 & 0.541 & 114.42 & 4.89 \\
\bottomrule
\end{tabular*}
\end{table*}
LaTeX如何插入表格

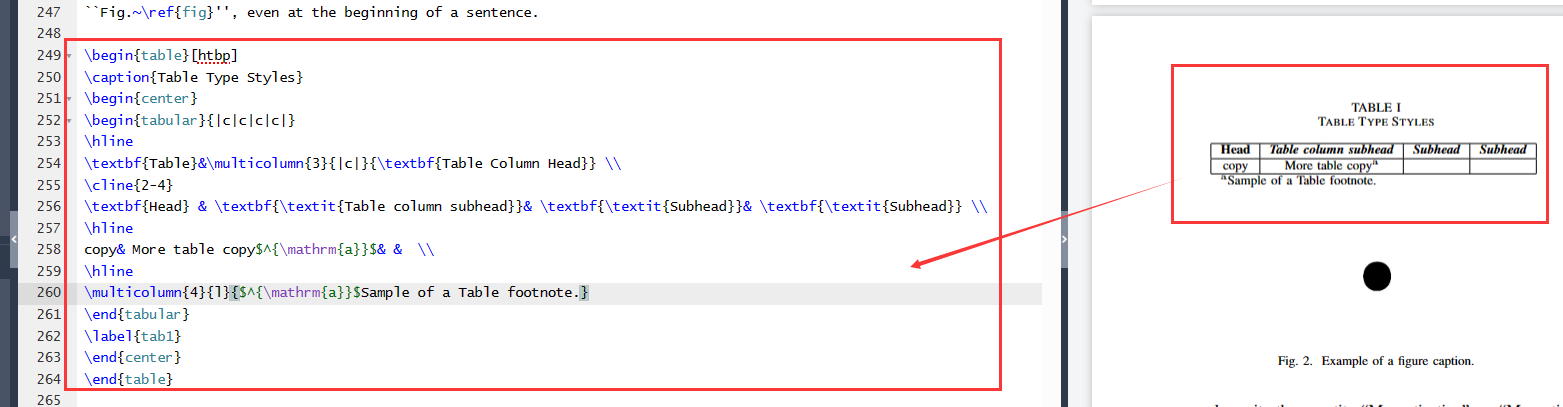

首先我们先查看模板中自带的表格，并定位到表格代码位置，如图所示：
## 代码解释
\begin{table}[htbp]
\caption{Table Type Styles}
\begin{center}
\begin{tabular}{|c|c|c|c|}
\hline
\textbf{Table}&\multicolumn{3}{|c|}{\textbf{Table Column Head}} \\
\cline{2-4}
\textbf{Head} & \textbf{\textit{Table column subhead}}& \textbf{\textit{Subhead}}& \textbf{\textit{Subhead}} \\
\hline
copy& More table copy$^{\mathrm{a}}$& & \\
\hline
\multicolumn{4}{l}{$^{\mathrm{a}}$Sample of a Table footnote.}
\end{tabular}
\label{tab1}
\end{center}
\end{table}
##
\begin{table}[htbp] 和 \end{table}: 这两行代码定义了一个表格环境，其中[htbp]是一个位置参数，表示表格可能会被放置在当前位置（here）、页面顶部（top）、页面底部（bottom）或单独一页（page）。
\caption{Table Type Styles}: 这行代码定义了表格的标题，标题为"Table Type Styles"。
\begin{center} 和 \end{center}: 这两行代码用于将表格内容居中显示。
\begin{tabular}{|c|c|c|c|} 和 \end{tabular}: 这两行代码定义了一个四列的表格，每列都是居中对齐的，并且每列都有垂直线作为分隔。
|c|c|c|c|: 定义了四列，其中c表示居中对齐的列，|表示列之间有垂直线。
\hline: 这行代码用于绘制水平线，用于分隔表格的行。
\textbf{Table} 和 \textbf{Table Column Head}: 这两行定义了表头，其中\textbf{}用于设置文本为粗体。
\multicolumn{3}{|c|}{\textbf{Table Column Head}}: 这行代码用于合并三列，并将合并后的单元格的内容居中对齐，内容为"Table Column Head"。
\cline{2-4}: 这行代码绘制一条从第二列到第四列的水平线。
\textbf{\textit{Table column subhead}}, \textbf{\textit{Subhead}}, \textbf{\textit{Subhead}}: 这三行定义了表格的子标题，并将它们设置为粗体和斜体。
\hline: 这行代码再次绘制一条水平线。
copy & More table copy$^{\mathrm{a}}$ & &: 这行代码定义了表格的第一行数据。
\multicolumn{4}{l}{$^{\mathrm{a}}$Sample of a Table footnote.}: 这行代码用于在表格底部添加一个注脚，其中$^{\mathrm{a}}$是一个脚注标记，用于引用脚注内容。
\label{tab1}: 这行代码为表格添加了一个标签，标签名为"tab1"，用于在文中引用该表格。
##
列子：

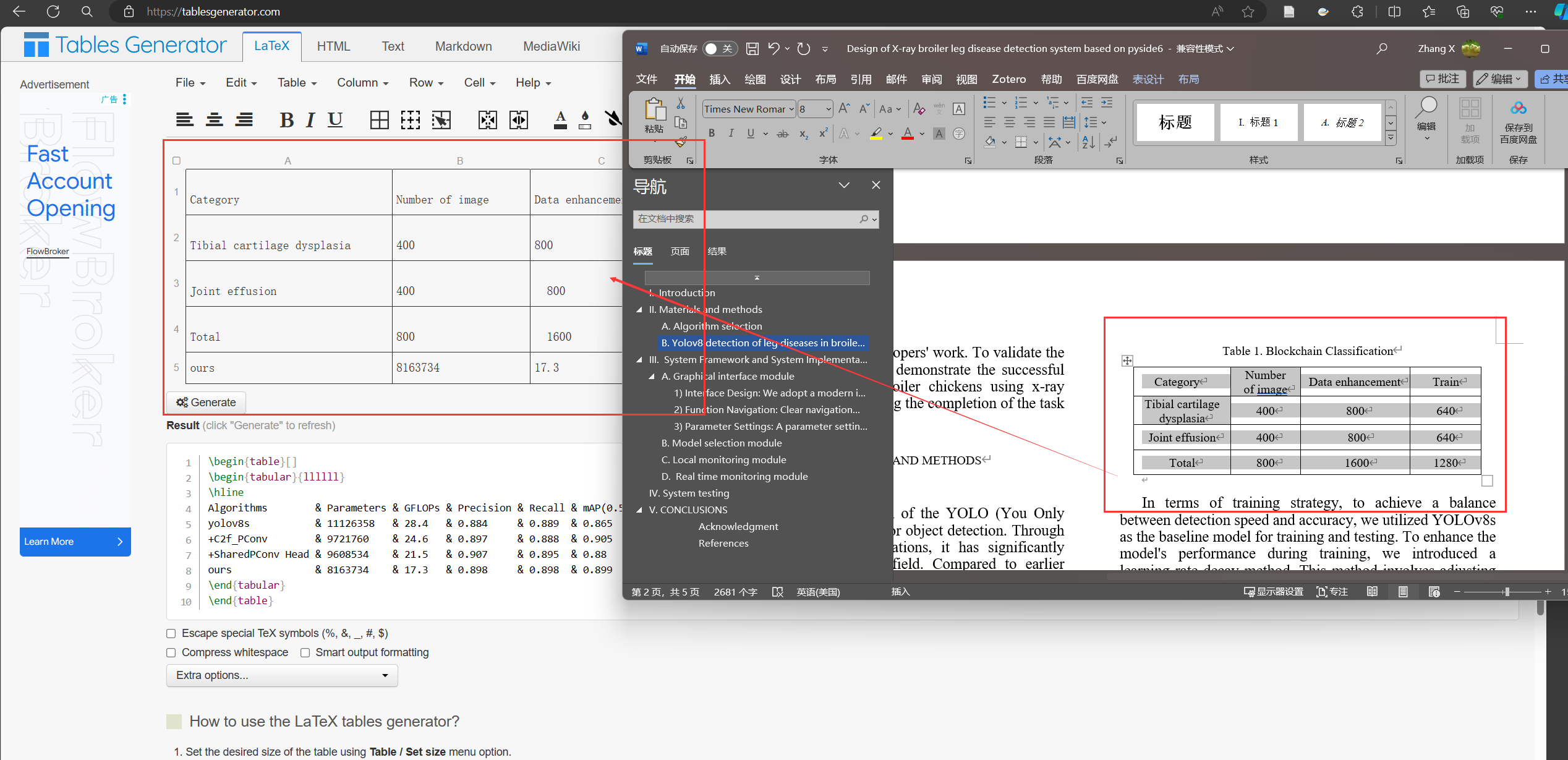

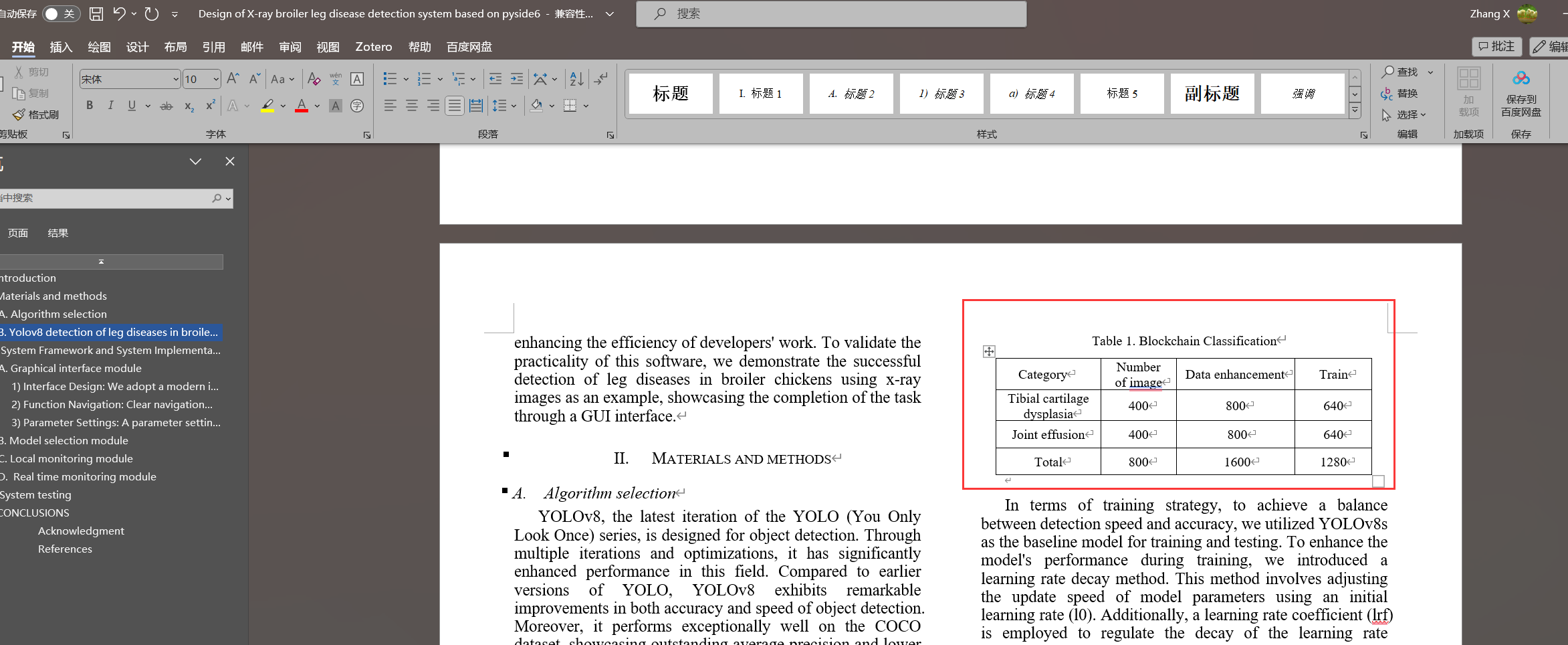

如果我们需要将这个表格插入到latex中，首先，我们使用表格生成工具将该表格转换成latex格式。（直接全选word中的表格内容粘贴到表格生成工具中即可），点击Generate按钮，下方便自动生成表格。

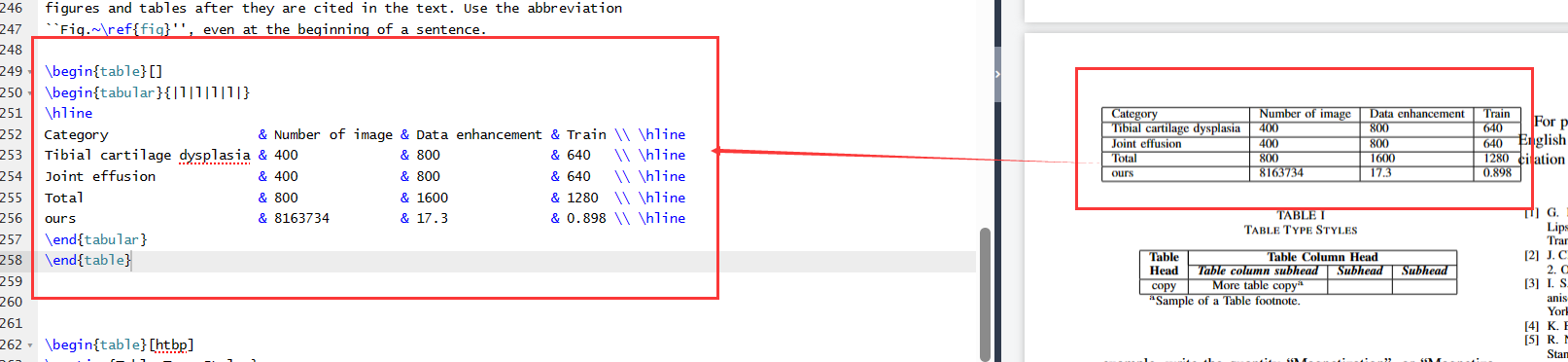

直接将代码复制到overleaf中我们看到我们自己的表格便可以生成了

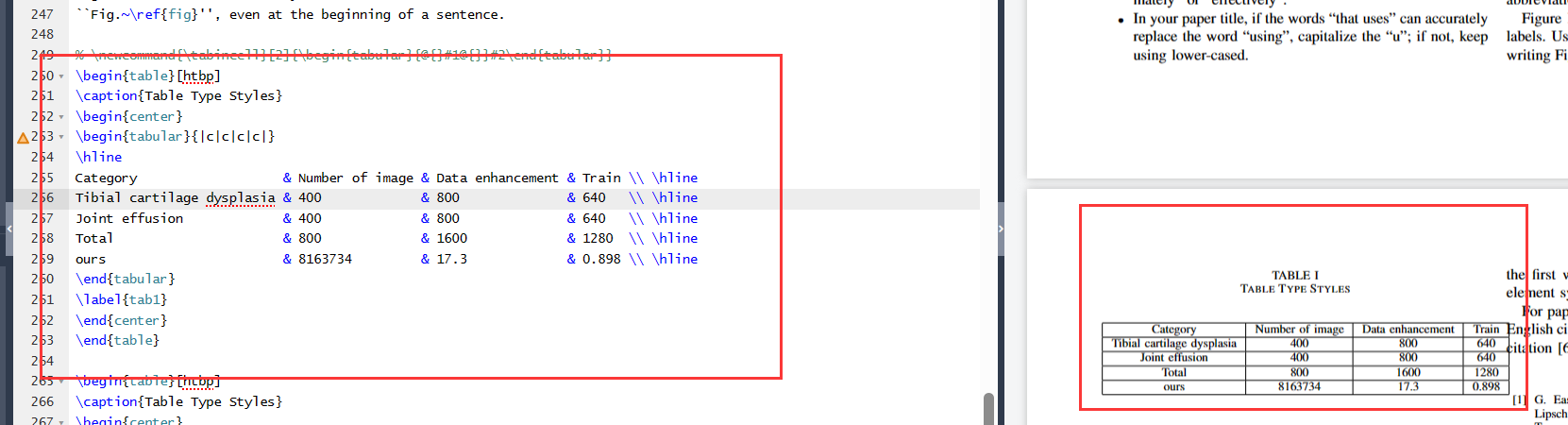

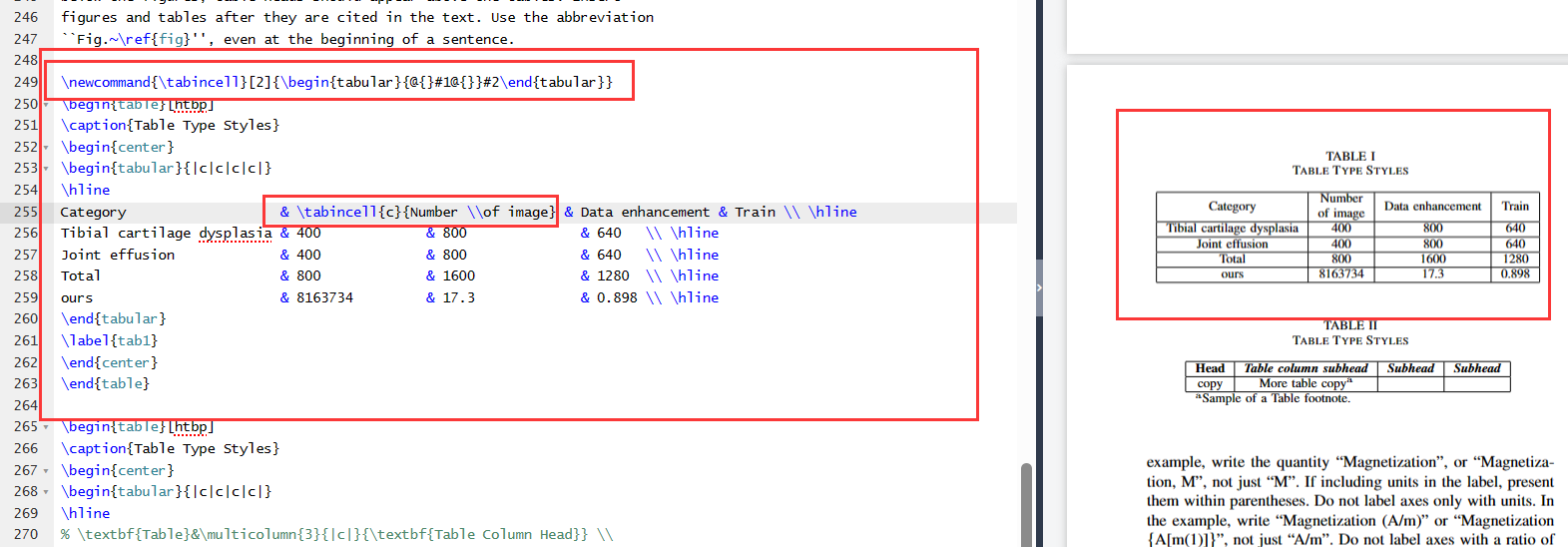

然而，我们可以看出，我们生成的表格在页面中大小并不是最佳的，因此我们还是需要将生成代码的部分内容，放入到模板中表格代码中，具体如下图所示：

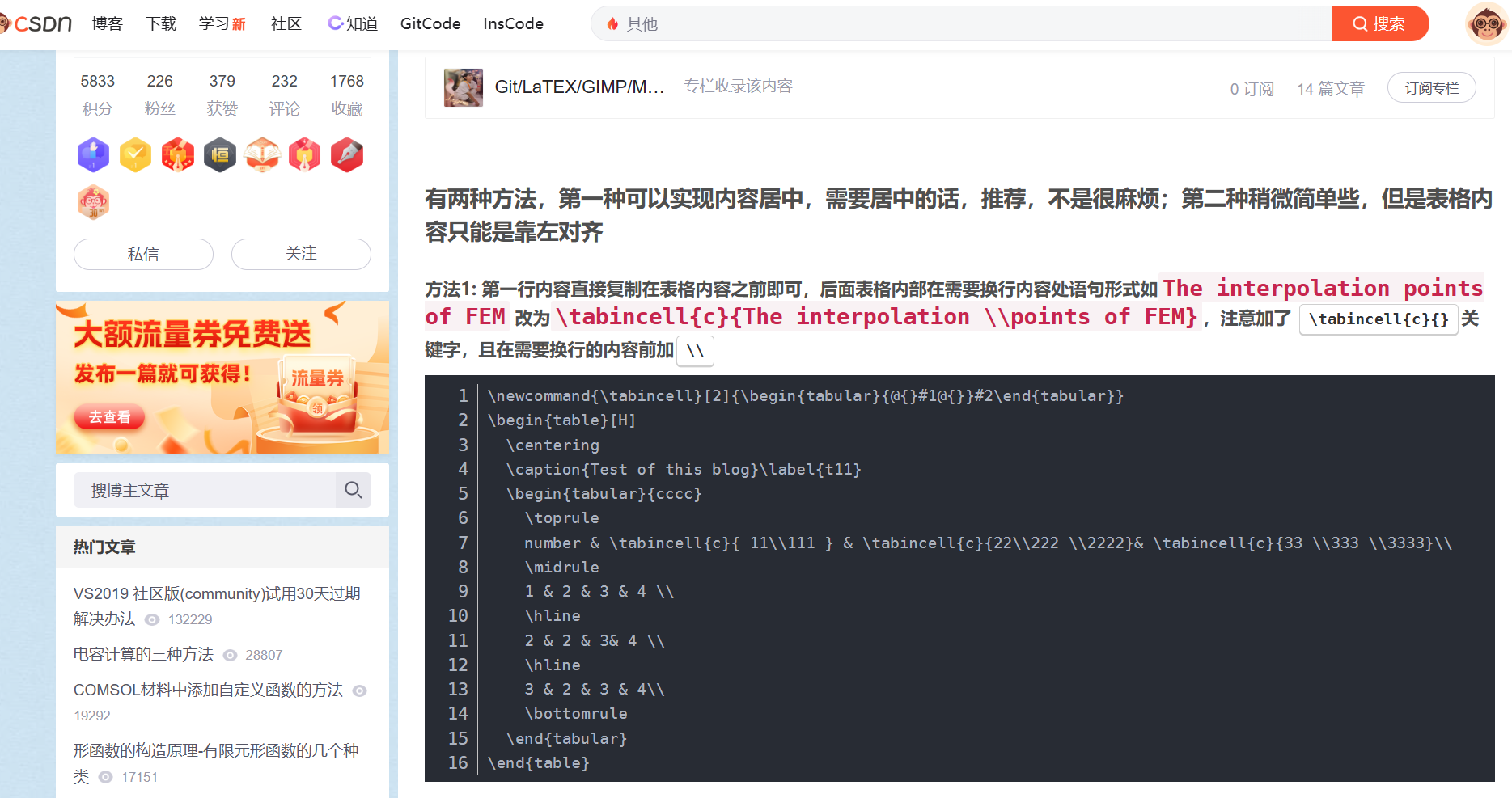

在此基础上，表格的宽度依旧不美观，可以去csdn说出需求并进行调整
经过调整一个表格制作完成
参考文献
如果所投期刊可以通过bib形式的参考文献，可以打开google学术 (dosf.top)

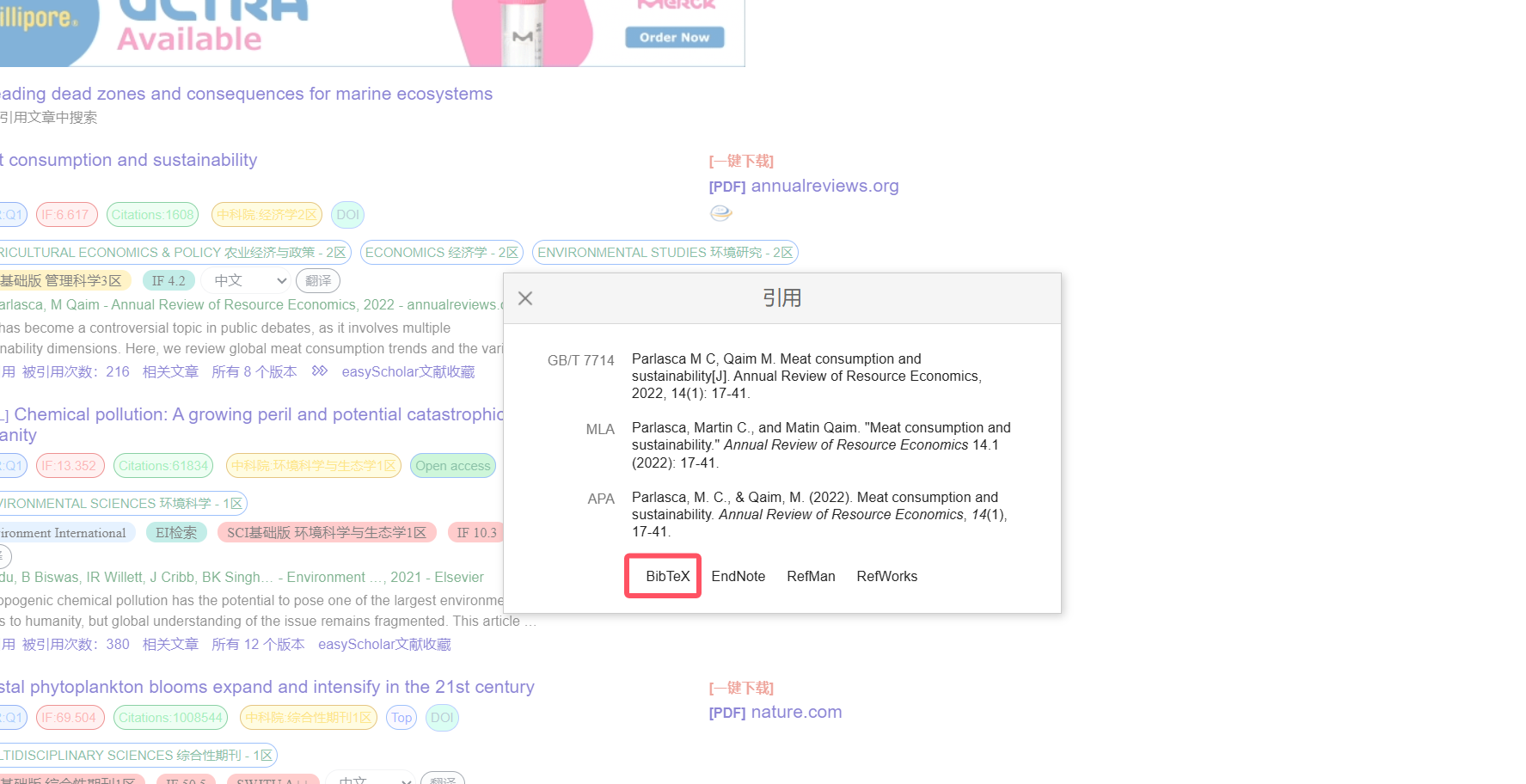

点击BibTex
复制这段代码

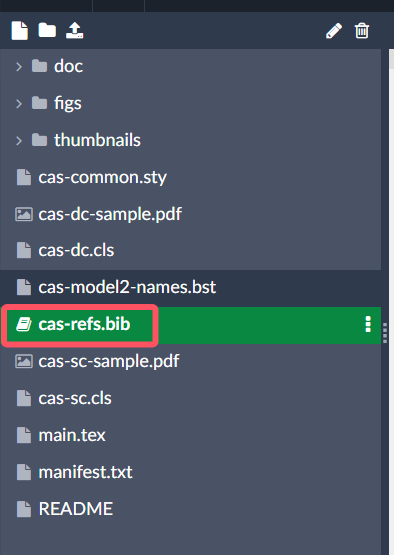

找到.bib结尾的文件，将复制的那段代码粘贴到这里面，就可以进行引用。
需求并进行调整
[外链图片转存中…(img-i0XuNJJg-1728538600414)]
经过调整一个表格制作完成
[外链图片转存中…(img-KsC0FEyZ-1728538600414)]
参考文献
如果所投期刊可以通过bib形式的参考文献，可以打开google学术 (dosf.top)
[外链图片转存中…(img-QwlpHGqV-1728538600414)]
点击BibTex
[外链图片转存中…(img-LJ6QPRGz-1728538600414)]
复制这段代码
[外链图片转存中…(img-Nn0Hh0hK-1728538600415)]
找到.bib结尾的文件，将复制的那段代码粘贴到这里面，就可以进行引用。
