STM32采用串口DMA方式，发送数据

一、DMA介绍

1、DMA简介

DMA(Direct Memory Access)—直接存储器存取，是单片机的一个外设，它的主要功能是用来搬数据，但是不需要占用 CPU，即在传输数据的时候，CPU 可以干其他的事情，好像是多线程一样。数据传输支持从外设到存储器或者存储器到存储器，这里的存储器可以是 SRAM 或者是 FLASH。DMA 控制器包含了 DMA1 和 DMA2，其中 DMA1 有 7 个通道，DMA2 有 5 个通道，这里的通道可以理解为传输数据的一种管道。要注意的是 DMA2 只存在于大容量的单片机中。

2、DMA功能框图

如图1所示。

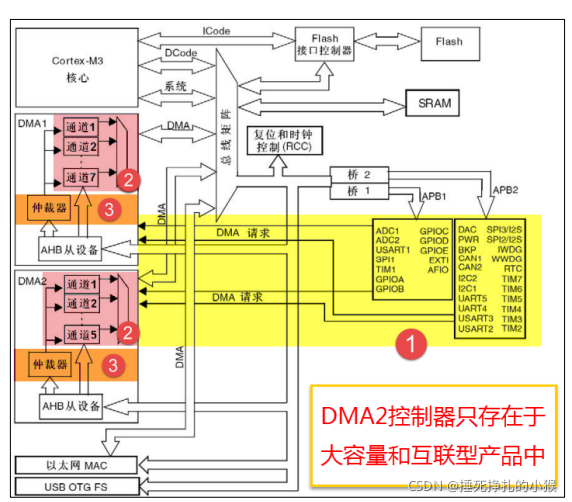

图1 DMA框图
①DMA请求
如果外设要想通过 DMA 来传输数据，必须先给 DMA控制器发送 DMA请求，DMA收到请求信号之后，控制器会给外设一个应答信号，当外设应答后且 DMA 控制器收到应答信号之后，就会启动 DMA 的传输，直到传输完毕。
②通道
DMA 具有 12 个独立可编程的通道，其中 DMA1 有 7 个通道，DMA2 有 5 个通道，每个通道对应不同的外设的 DMA 请求。虽然每个通道可以接收多个外设的请求，但是同一时间只能接收一个，不能同时接收多个。
③仲裁器
当发生多个 DMA 通道请求时，就意味着有先后响应处理的顺序问题，这个就由仲裁器也管理。仲裁器管理 DMA 通道请求分为两个阶段。第一阶段属于软件阶段，可以在DMA_CCRx 寄存器中设置，有 4 个等级：非常高、高、中和低四个优先级。第二阶段属于硬件阶段，如果两个或以上的 DMA 通道请求设置的优先级一样，则他们优先级取决于通道编号，编号越低优先权越高，比如通道 0 高于通道 1。
