JVM 知识梳理（一）之Java内存区域

---

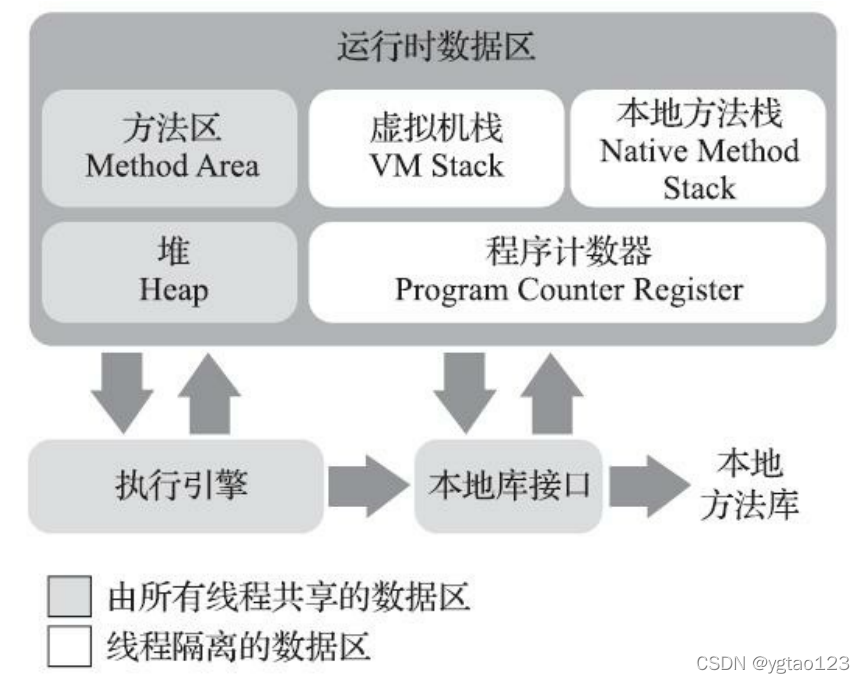

一、运行时数据区域

Java虚拟机在执行Java程序的过程中会把它所管理的内存划分为若干个不同的数据区域。这些区域 有各自的用途，以及创建和销毁的时间，有的区域随着虚拟机进程的启动而一直存在，有些区域则是 依赖用户线程的启动和结束而建立和销毁。

我们根据线程是否共享来认识这些：

线程独享

方法区（Method Area）：
与Java堆一样，是各个线程共享的内存区域，它用于存储已被虚拟机加载 的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。虽然《Java虚拟机规范》中把 方法区描述为堆的一个逻辑部分，但是它却有一个别名叫作“非堆”（Non-Heap），目的是与Java堆区 分开来。

堆（Java Heap）:
对于Java应用程序来说，堆是虚拟机所管理的内存中最大的一块。Java堆是被所 有线程共享的一块内存区域，在虚拟机启动时创建。此内存区域的唯一目的就是存放对象实例，Java 世界里“几乎”所有的对象实例都在这里分配内存。

线程共享

程序计数器（Program Counter Register）：
程序计数器是一块较小的内存空间，它可以看作是当前线程所执行的 字节码的行号指示器。在Java虚拟机的概念模型里，字节码解释器工作时就是通过改变这个计数器 的值来选取下一条需要执行的字节码指令，它是程序控制流的指示器，分支、循环、跳转、异常处 理、线程恢复等基础功能都需要依赖这个计数器来完成。

Java虚拟机栈（Java Virtual Machine Stack）:
虚拟机栈也是线程私有的，它的生命周期 与线程相同。虚拟机栈描述的是Java方法执行的线程内存模型：每个方法被执行的时候，Java虚拟机都 会同步创建一个栈帧（Stack Frame）用于存储局部变量表、操作数栈、动态连接、方法出口等信 息。每一个方法被调用直至执行完毕的过程，就对应着一个栈帧在虚拟机栈中从入栈到出栈的过程。

本地方法栈（Native Method Stacks）:
本地方法栈与虚拟机栈所发挥的作用是非常相似的，其区别只是虚拟机 栈为虚拟机执行Java方法（也就是字节码）服务，而本地方法栈则是为虚拟机使用到的本地（Native） 方法服务。

二、对象的创建

在类加载检查通过后，接下来虚拟机将为新生对象分配内存。对象所需内存的大小在类加载完成 后便可完全确定，为对象分配空间的任务实际上便等同于把一块确定 大小的内存块从Java堆中划分出来。根据Java堆中内存的情况分成两种分配方式：

指针碰撞

假设Java堆中内存是绝对规整的，所有被使用过的内存都被放在一 边，空闲的内存被放在另一边，中间放着一个指针作为分界点的指示器，那所分配内存就仅仅是把那 个指针向空闲空间方向挪动一段与对象大小相等的距离，这种分配方式称为“指针碰撞”（Bump The Pointer）。

空闲列表

如果Java堆中的内存并不是规整的，已被使用的内存和空闲的内存相互交错在一起，那 就没有办法简单地进行指针碰撞了，虚拟机就必须维护一个列表，记录上哪些内存块是可用的，在分 配的时候从列表中找到一块足够大的空间划分给对象实例，并更新列表上的记录，这种分配方式称 为“空闲列表”（Free List）。

选择哪种分配方式由Java堆是否规整决定，而Java堆是否规整又由所采用 的垃圾收集器是否带有空间压缩整理的能力决定。

除如何划分可用空间之外，还有另外一个需要考虑的问题：对象创建在虚拟机中是非常频繁的行 为，即使仅仅修改一个指针所指向的位置，在并发情况下也并不是线程安全的，可能出现正在给对象 A分配内存，指针还没来得及修改，对象B又同时使用了原来的指针来分配内存的情况。解决这个问题 有两种可选方案：一种是对分配内存空间的动作进行同步处理——实际上虚拟机是采用CAS配上失败 重试的方式保证更新操作的原子性；另外一种是把内存分配的动作按照线程划分在不同的空间之中进 行，即每个线程在Java堆中预先分配一小块内存，称为本地线程分配缓冲（Thread Local Allocation Buffer，TLAB），哪个线程要分配内存，就在哪个线程的本地缓冲区中分配，只有本地缓冲区用完 了，分配新的缓存区时才需要同步锁定。

三、对象的内存分布

在HotSpot虚拟机里，对象在堆内存中的存储布局可以划分为三个部分：对象头（Header）、实例数据（Instance Data）和对齐填充（Padding）。

• 对象头：HotSpot虚拟机对象的对象头部分包括两类信息。

  • 第一类是用于存储对象自身的运行时数据，如哈希码（HashCode）、GC分代年龄、锁状态标志、线程持有的锁、偏向线程ID、偏向时间戳等。官方称它为 Mark Word（一个有着动态定义的数据结构）。

  • 另外一部分是类型指针，即对象指向它的类型元数据的指针。在上述代码中的例子： new BirthDate()，对象实例存放在堆里，对象头中的这部分类型指针，指向的就是方法区对应的类信息。

• 实例数据部分是对象真正存储的有效信息。

• 对象的第三部分是对齐填充，这并不是必然存在的，也没有特别的含义。

四、对象的访问定位

• 句柄

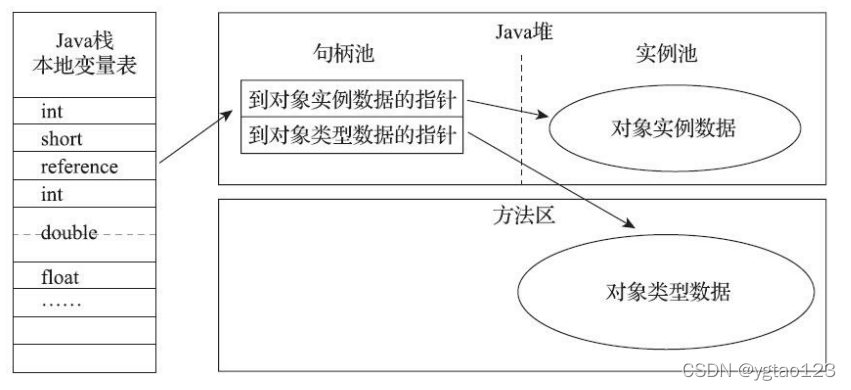

如果使用句柄访问的话，Java堆中将可能会划分出一块内存来作为句柄池，reference中存储的就是对象的句柄地址，而句柄中包含了对象实例数据与类型数据各自具体的地址信息，其结构如图所示。

• 直接指针（比句柄少一次访问定位）

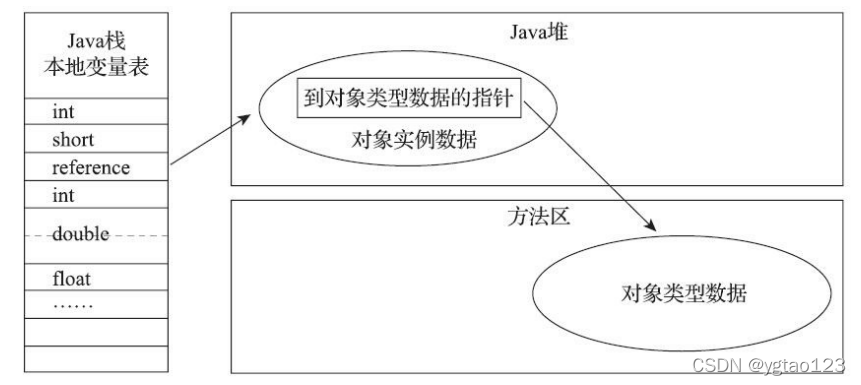

如果使用直接指针访问的话，Java堆中对象的内存布局就必须考虑如何放置访问类型数据的相关信息，reference中存储的直接就是对象地址，如果只是访问对象本身的话，就不需要多一次间接访问的开销，如图所示。

这两种对象访问方式各有优势，使用句柄来访问的最大好处就是reference中存储的是稳定句柄地 址，在对象被移动（垃圾收集时移动对象是非常普遍的行为）时只会改变句柄中的实例数据指针，而 reference本身不需要被修改。
