STM32L4进入STOP2模式

1. 前言

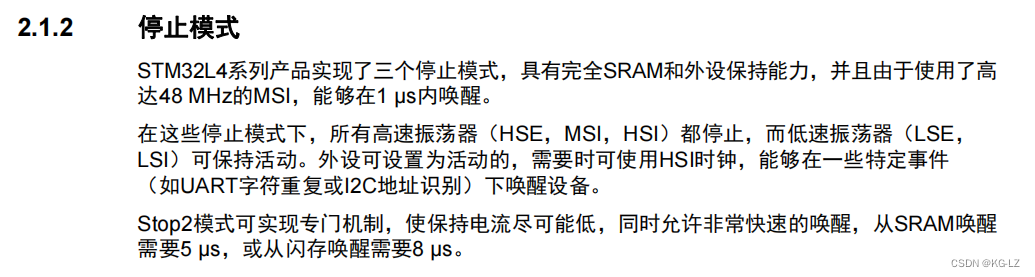

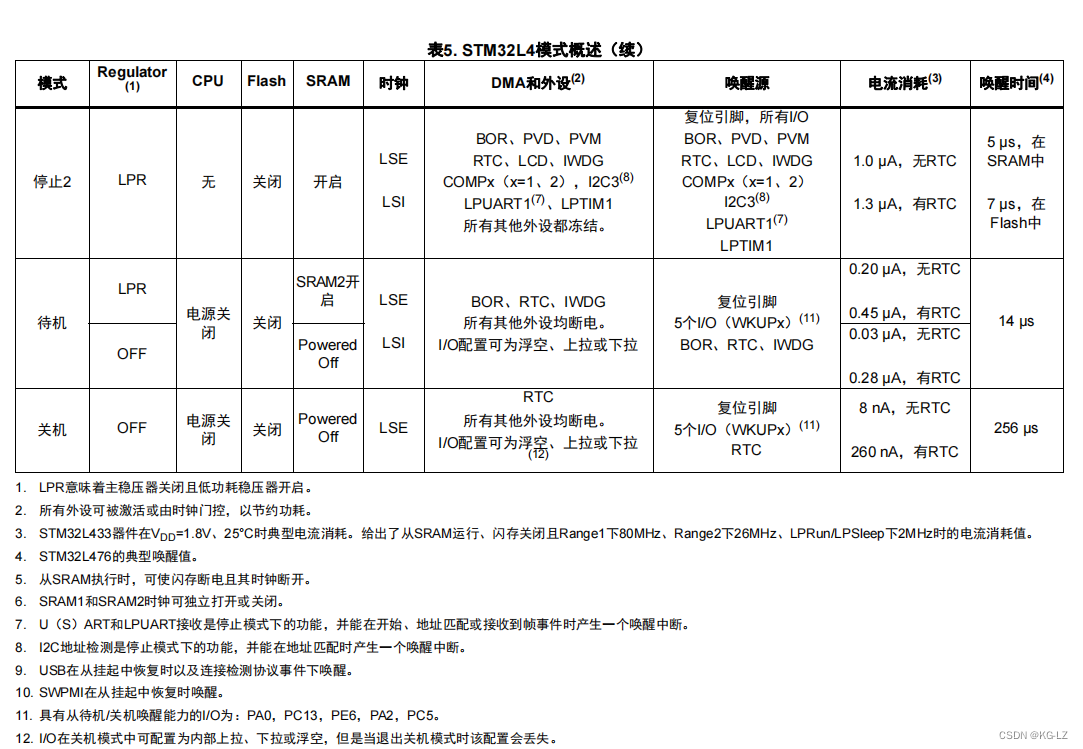

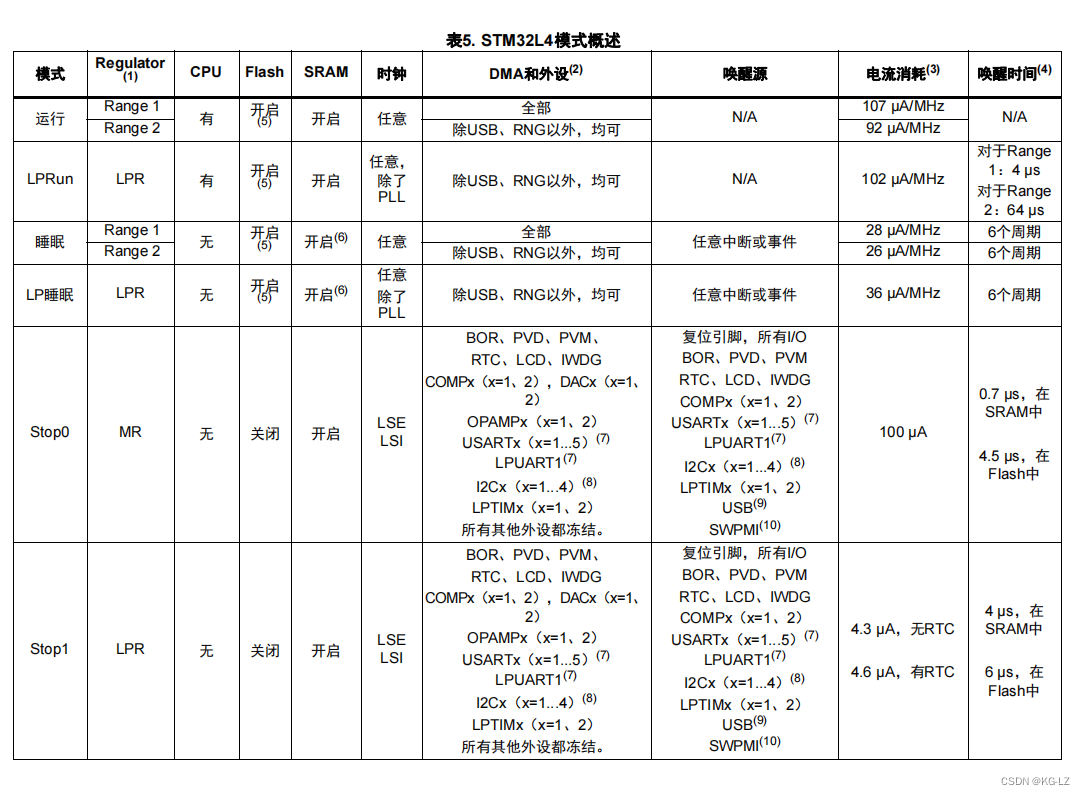

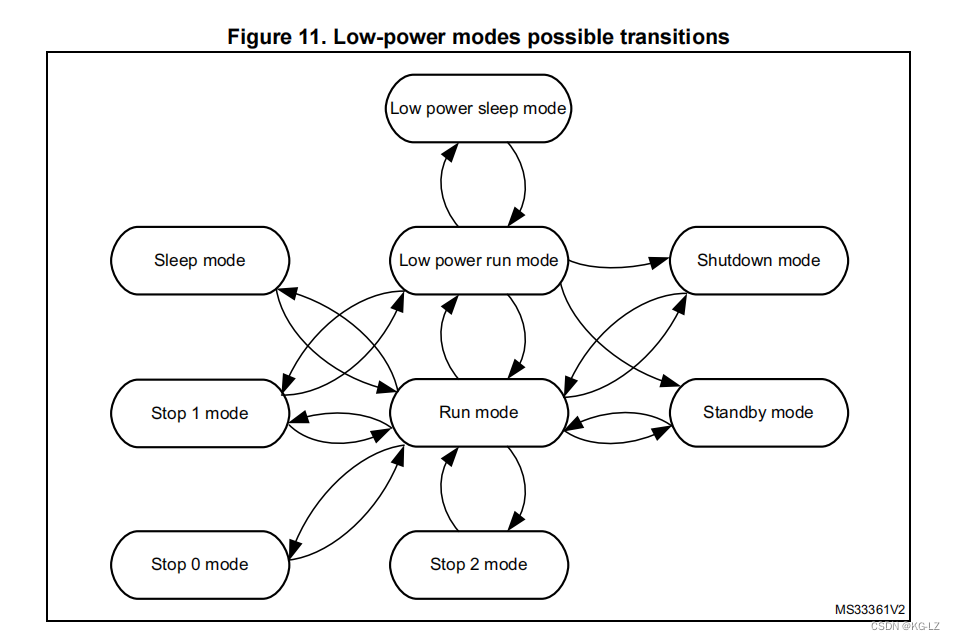

STM32L系列单片机在低功耗方面有了很多拓展。内部的多种低功耗模式在实际的低功耗项目中应用起来也是很方便的。
在这里插入图片描述

我的项目需要在低功耗下由外部中断唤醒，综合比较STOP2模式很适用。

2. 建立工程

使用CubeMX 建立工程。我开启了RTC、ADC、串口、IO输出和一个IO用于外部触发中断。
在这里插入图片描述

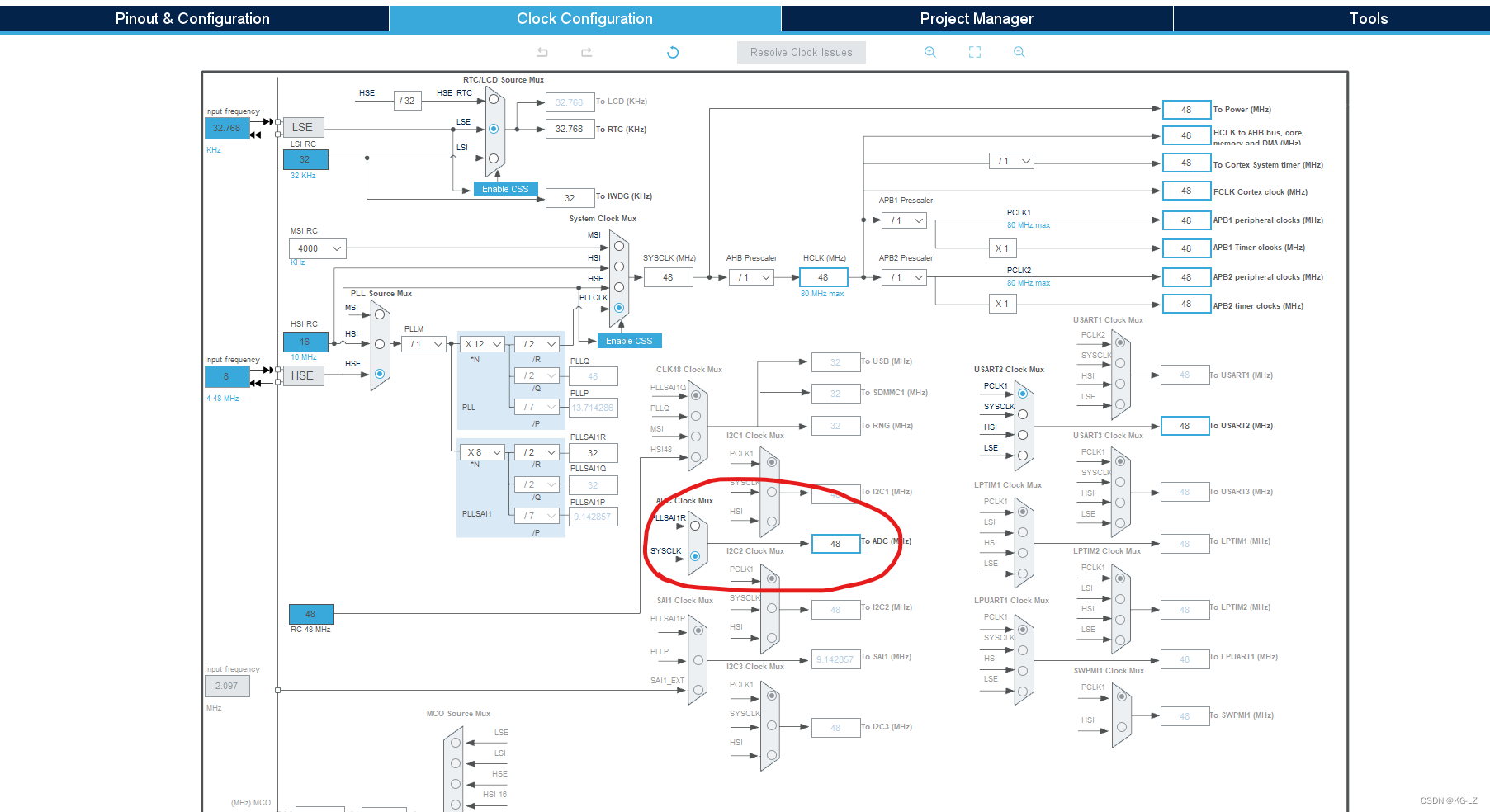

这里ADC的时钟需要更改一下，在退出STOP模式后，设备重新初始化，这个时钟好像也没有办法启动，这样ADC就在进入一次低功耗再次启动后就无法使用了。

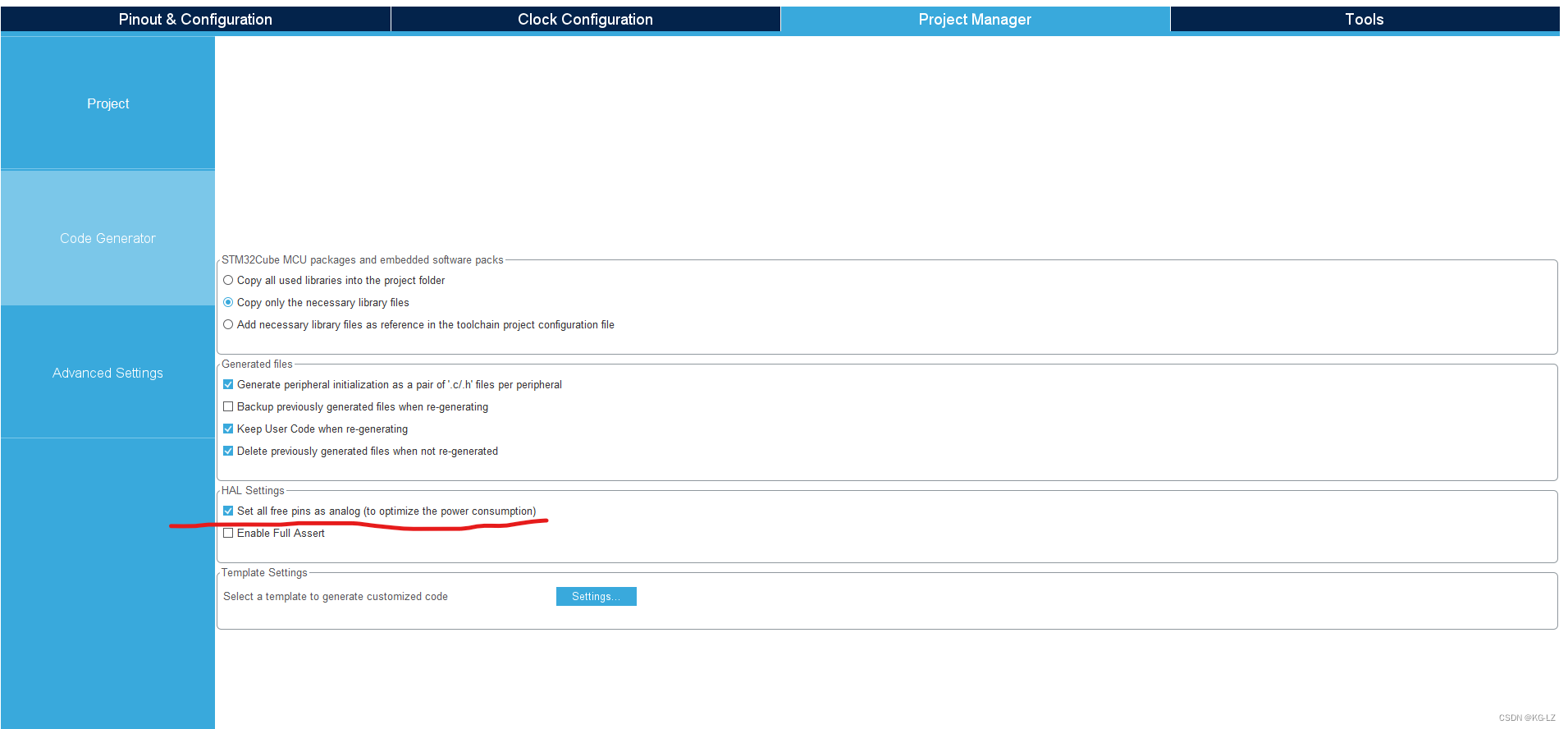

这里的这个选项是将所有不用的IO都设置成输入模式，在我的工程中这个选项选不选影响不大，有的人说这个有用，也有人说这个选上功耗反而高了，这个就需要自己测试一下了。
在这里插入图片描述

3. 进入STOP模式

3.1 IO 设置

进入STOP前需要做一些准备工作。STML4在进入STOP2模式时IO状态会保持运行模式下的状态。所以一些控制IO在不用的情况下虽然是下拉状态也依旧会消耗电流，这就需要将不用的IO都设置为输入模式，外部如果接下拉的IO同时默认状态也是下拉的IO也可以设置为输入模式。
在这里插入图片描述

3.2 关闭外设

在这个工程中开启了ADC、串口、定时器这些外设，同样在进入STOP2模式前要将它们全都关闭，这样能更加省电。

3.3 进入STOP2

void Set_Stop2Mode(void)
{
		//把所有开启的外设先失能，再把引脚设为模拟输入或者浮空输入，需要上拉的就继续保持上拉
		HAL_GPIO_DeInit(GPIOD,GPIO_PIN_7);
		HAL_GPIO_DeInit(GPIOE,GPIO_PIN_0|GPIO_PIN_9|GPIO_PIN_13);

		HAL_TIM_Base_Stop(&htim1);
		__HAL_RCC_TIM1_CLK_DISABLE();
			HAL_TIM_Base_Stop(&htim2);
		__HAL_RCC_TIM2_CLK_DISABLE();

		HAL_UART_DeInit(&huart2);
		__HAL_RCC_USART2_CLK_DISABLE();

		__HAL_PWR_CLEAR_FLAG(PWR_FLAG_WU); //清除唤醒标志
		HAL_RTCEx_SetWakeUpTimer_IT(&hrtc, 50, RTC_WAKEUPCLOCK_CK_SPRE_16BITS);//RTC时钟50秒唤醒一次
		__HAL_RCC_PWR_CLK_ENABLE();      //使能电源管理时钟

		SysTick->CTRL = 0x00;//关闭定时器
    	SysTick->VAL = 0x00;//清空val,清空定时器

		HAL_PWREx_EnterSTOP2Mode(PWR_STOPENTRY_WFI);//进入STOP2
}

在外设都关闭的情况下滴答定时器关不关我没有发现对功耗没有什么影响。

最终结果

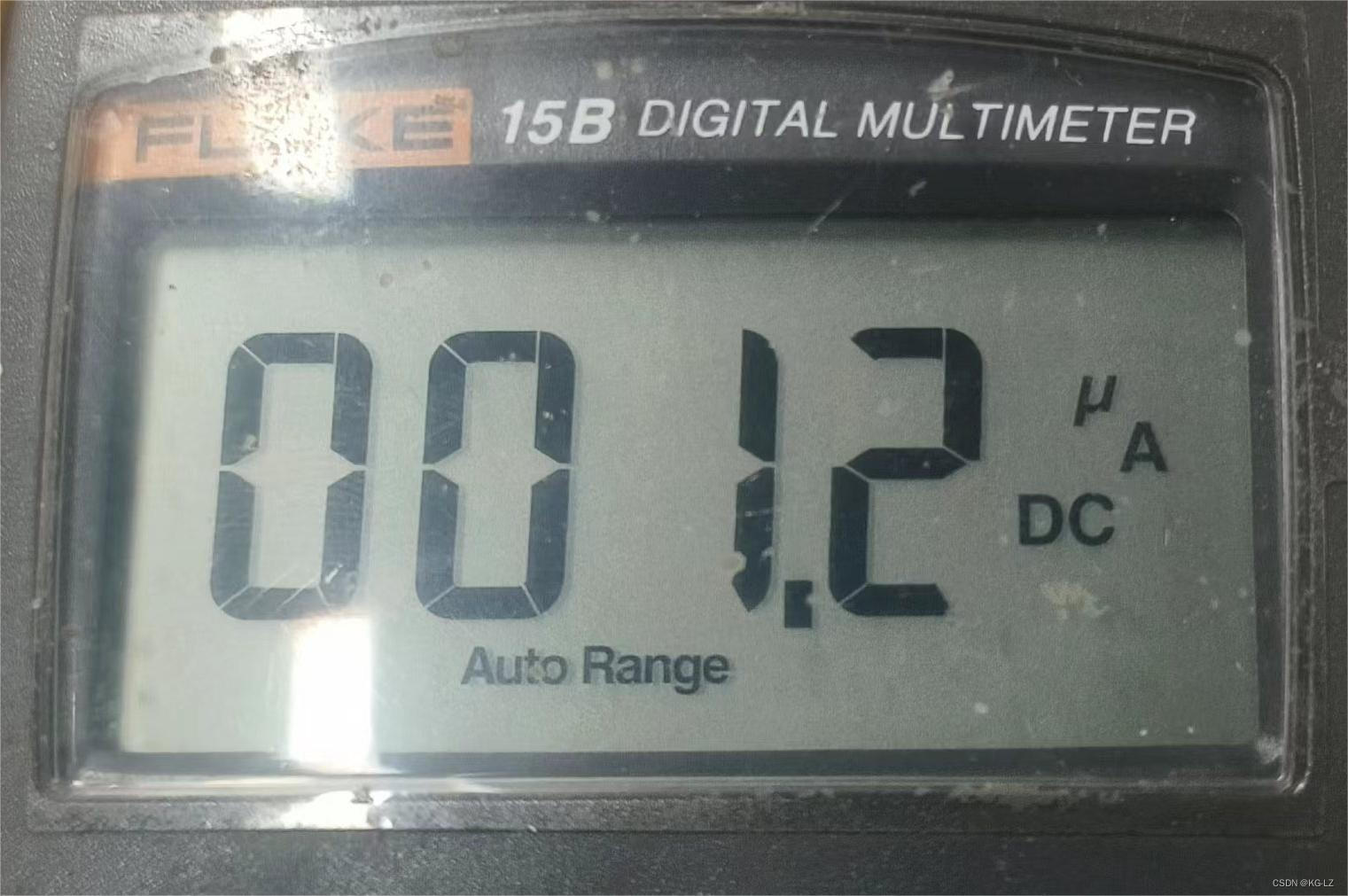

按照手册的说明进入STOP2模式电流在1uA左右。
在这里插入图片描述

4. 退出低功耗

退出低功耗的方式有很多，在这个工程中可以由RTC唤醒也可以通过外部中断唤醒，在唤醒的时候需要在回调函数中初始化时钟和一些外设，在进入STOP2模式前关闭的外设的时钟也要开启，单纯的初始化有些外设是无法工作的。

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
		SystemClock_Config();
		MX_GPIO_Init();
		MX_RTC_Init();
		MX_TIM1_Init();
		MX_USART2_UART_Init();
		MX_TIM2_Init();
		__HAL_RCC_TIM1_CLK_ENABLE();
		__HAL_RCC_TIM2_CLK_ENABLE();

}

void HAL_RTCEx_WakeUpTimerEventCallback(RTC_HandleTypeDef *hrtc)
{
		SystemClock_Config();
		MX_GPIO_Init();
		MX_RTC_Init();
		MX_TIM1_Init();
		MX_USART2_UART_Init();
		MX_TIM2_Init();
		__HAL_RCC_TIM1_CLK_ENABLE();
		__HAL_RCC_TIM2_CLK_ENABLE();

}
