MATLAB小白入门（初级）

第一章、MATLAB图形的绘制

一、相关知识

1、绘图函数

• 二维图像：

        二维图像是指不包含深度信息的平面图像，只包含上、下、左、右四个方向，不存在前后，只有面积，没有体积。我们可以理解为将平面上的各个数据点点连接起来形成的图像，数据可以是实数，也可以是复数，可以用向量或者矩阵的形式给出。

• plot（）函数

         matlab中最基础也是应用最广泛的函数，其用法多种多样，初学者最主要用来绘制函数图像；

        下面我们简单的介绍plot()函数几种用法：

（1）plot(x)

      当x是实向量时，我们以向量元素的下标为横坐标，元素值为纵坐标进行绘图。

      当x为复数向量时，则以该向量元素的实部和虚部做为横纵坐标进行绘图。

      当x为实矩阵时，按列绘制其每列元素相对于其下标的多条曲线，矩阵列数就是其曲线的条数。

      当x为复数矩阵时，按照列分别以向量元素的实部和虚部分别作为横纵坐标进行多条曲线的绘制。

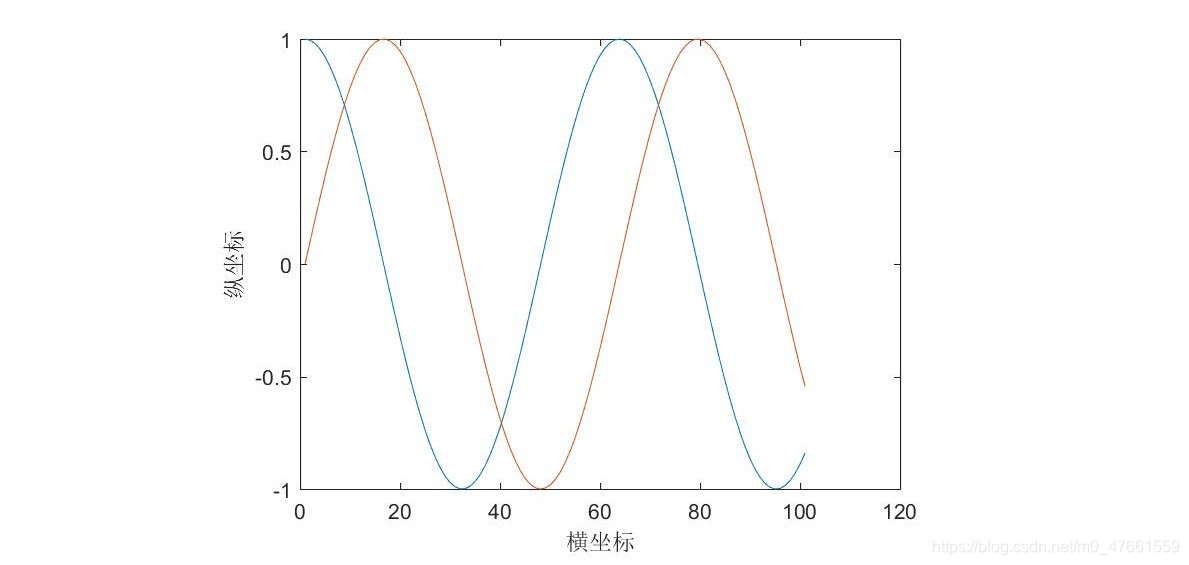

      以x为实矩阵为例：

m = 0:0.1:10;
x = [cos(m)',sin(m)'];
plot(x);

以x为实矩阵为例



  (2)  plot(x,y)

在第二种调用方法中，先观察x,y是否为长度相同的向量，若当x，y为长度相同的向量时，则将x，y作为横坐标和纵坐标&#
