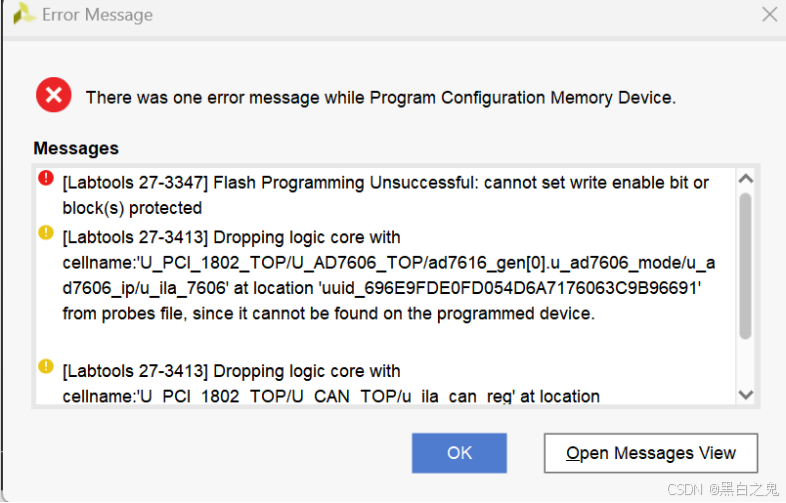

[Labtools 27-3347] flash Programming Unsuccessful: cannot set write enable bit or block(s) protected

不能设置写使能位和块保护



在一次项目跟新程序的时候偶然出现的问题。本文采用的flash芯片为w25q128

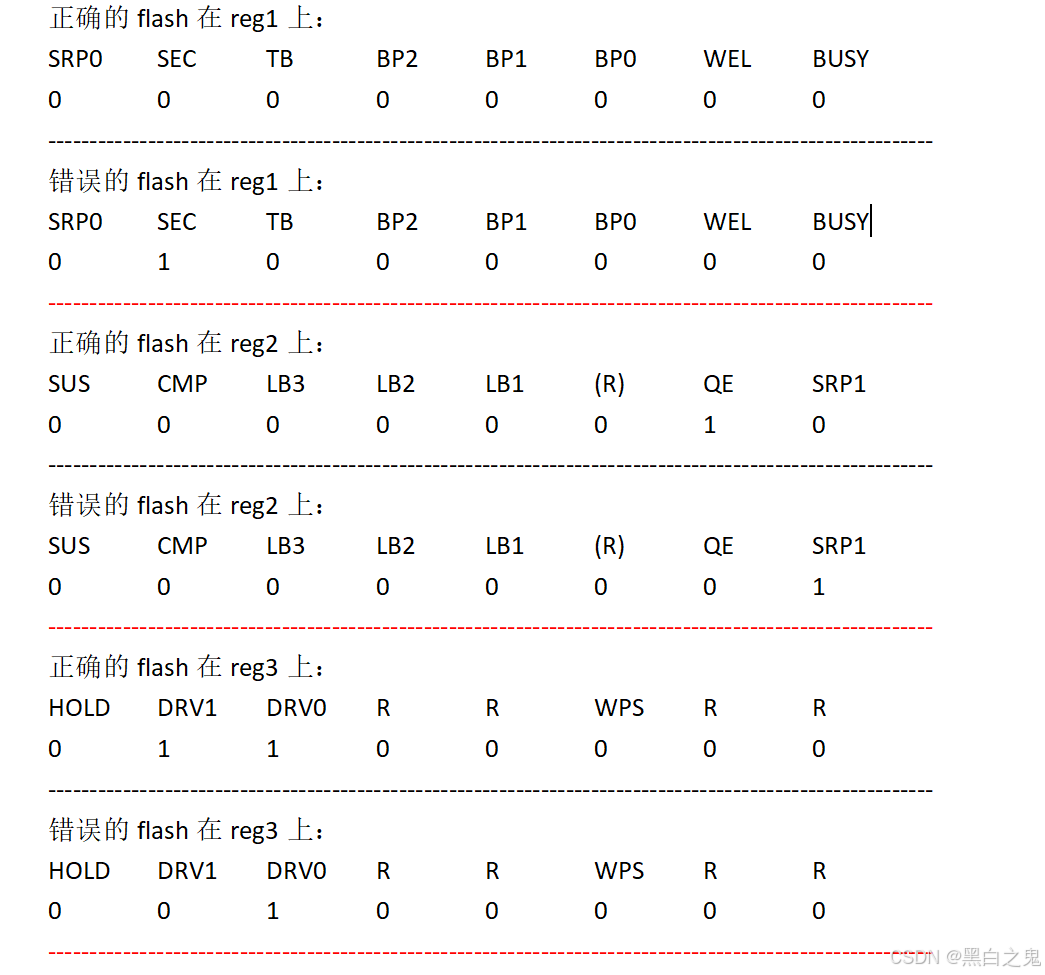

根据手册资料来读flash寄存器(0x05/0x35/0x15),读出来的错误值为0x40/0x01/0x30。

与正确的flash寄存器读出的值有所区别：0x00/0x02/0x60。

然后根据文档资料来写状态寄存器。

我是把读出来的值（正确的）通过写寄存器写进错误的芯片中，然后就可以正常读写了。

如果还是有误，可以降低时钟频率。（本文最开始使用给100m，后来改为25m）

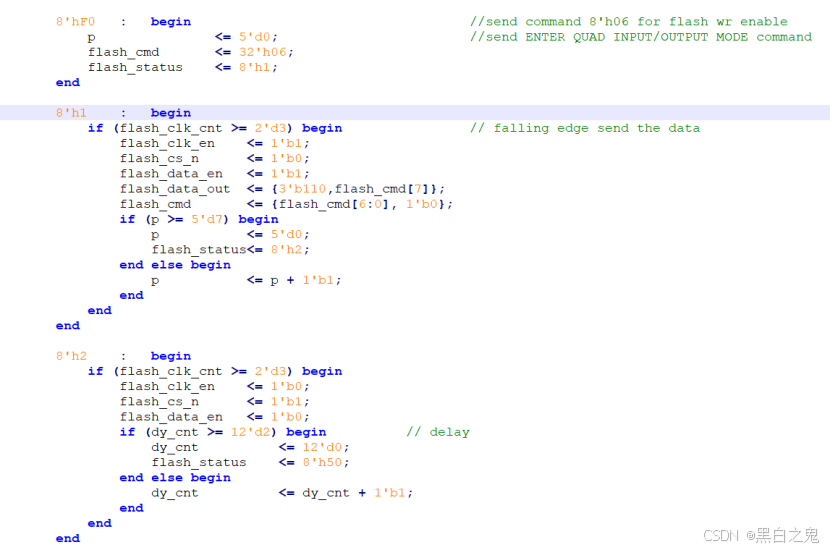

注意：每次写寄存器都需要先写一次0x06寄存器。写使能拉高之后，WEL= 1才能正常写入

完成状态寄存器的读写之后，flsah芯片就能正常烧写程序了
