shell——iptables防火墙

一、linux防火墙基础

1.1 Linux包过滤防火墙概述

netfilter

位于Linux内核中的包过滤功能体系
称为Linux防火墙的"内核态’

iptables

位于/sbin/iptables,用来管理防火墙规则的工具
称为Linux防火墙的“用户态”
上述2种称呼都可以表示Linux防火墙

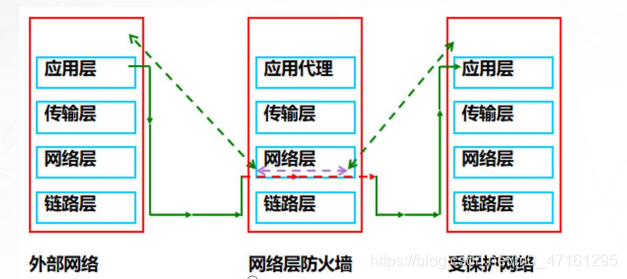

1.2 包过滤的工作层次

主要是网络层，针对IP数据包
体现在对包内的ip地址、端口等信息的处理上
一般都是基于端口（tcp，udp，icmp），ip和协议去做防火墙，很少基于MAC地址去做，因为Mac地址是固定的。

1.3 iptables的表、链结构

1.3.1 规则链

规则的作用:对数据包进行过滤或处理
链的作用：容纳各种防火墙规则
链的分类依据：处理数据包的不同时机

默认包括5种规则链

• INPUT:处理入栈数据包
• OUTPUT：处理出站数据包
• FORWARD：处理转发数据包
• POSTROUTING：在进行路由选择后处理数据包
• PREROUTING：在进行路由选择前处理数据包

1.3.2 规则表

标的作用：容纳各种规则链
表的划分依据：防火墙规则的作用相似
默认包括4个规则表
raw表：确定是否对该数据包进行状态跟踪.Bug测试的时候会用到.
mangle表：为数据包设置标记。打标签
nat表：修改数据包中的源、目标IP地址或端口。SNAT与DNAT动用到NAT表IP映射端口映射会用到NAT表
filter表：确定是否放行该数据包（过滤）
防火墙的默认表是filter表确定数据包是否放行

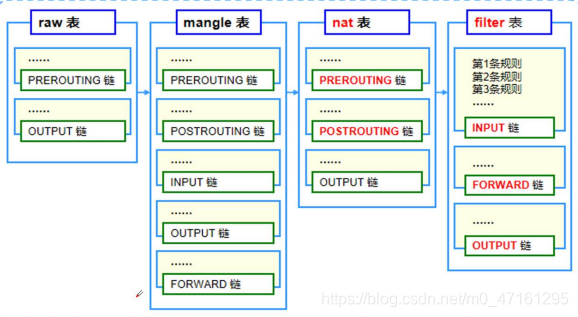

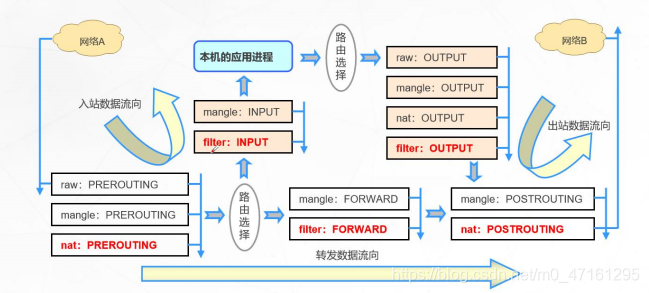

1.3.3 默认的表、链结构示意图

1.4 数据包控制的匹配流程

1.4.1 规则表之间顺序

rawmangle→nat→filter

1.4.2 规则链只间的顺序

入站：PREROUTING→INPUT
出站；OUTPUT→POSTROUTIN
转发：PREROUTING →ORWRD→ STROUTING

1.4.3 规则链内的匹配顺序

• 按顺序一簇检查，匹配即停止（LOG策略例外）
• 若找不到相匹配的规则，则按该链的默认策略处理

1.4.4 匹配流程示意图

二、编写防火墙规则

CENTOS7默认使用firewalld防火墙，若想使用iptables防火墙，必须先关闭firewalld防火墙

iptables安装
关闭firewalld防火墙
[root@localhost ~]# systemctl stop firewalldl.service
[root@localhost ~]# systemctl disable firewalld.service
安装iptables防火墙
[root@localhost ~]# yum -y install iptables iptables-services   //安装工具 安装服务
设置iptables开机启动
[root@localhost ~]# systemctl start iptables.service
[root@localhost ~]# systemctl enable iptables.service

2.1 基本语法、控制类型

2.1.1 语法构成

iptables [ -t 表名 ] 选项 [ 链名 ] [ 条件 ] [ -j 控制类型 ]
例：设置其他主机无法ping通本机
iptables -t filter -I INPUT -p icmp -j REJECT
注意事项:
不指定表名时，默认指filter表
不指定链名时，默认指表内的所有链
除非设置链的默认策略，否则必须制定匹配条件
选项、链名、控制类型使用大写字母，其余均为小写

2.1.2 数据包的常见控制类型

ACCEPT：允许通过
DROP：直接丢弃，不给出任何回应
REJECT：拒绝通过，必要时会给出提示
LOG：记录日志信息，然后传给下一条规则继续匹配

2.2 添加、查看、删除规则

2.2.1 添加新的规则

-A：在链的末尾追加一条规则
-I：在链的开头（或指定序号）插入一条规则

[root@localhost ~]# iptables -t filter -A INPUT -P tcp j ACCEPT
[root@localhost ~]# iptables -I INPUT -p udp j ACCEPT
[root@localhost ~]# iptables -I INPUT 2 -p icmp j ACCEPT   //-p用来指定协议

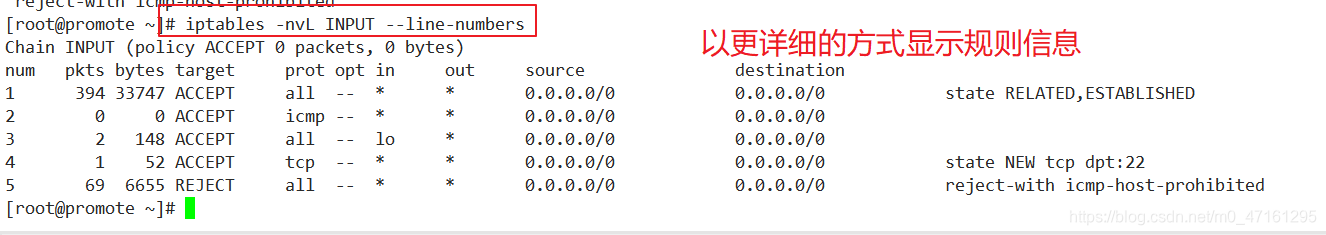

2.2.2 查看规则列表

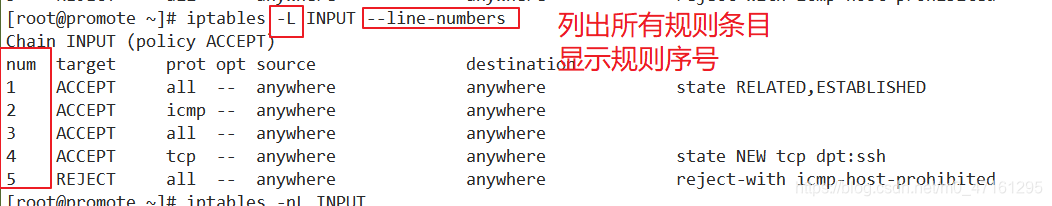

-L ：列出所有的规则条目

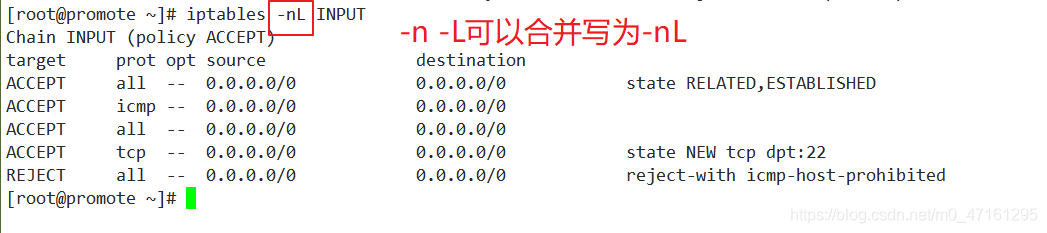

-n：以数字形式显示地址、端口等信息
-v：以更详细的方式显示规则信息
–line-number：查看规则时，显示规则的序号

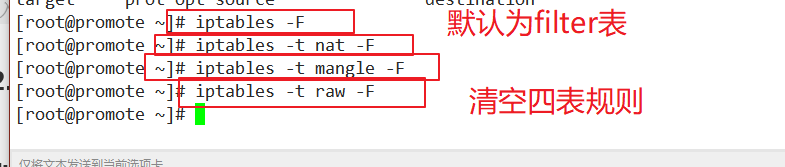

2.2.3 删除、清空规则

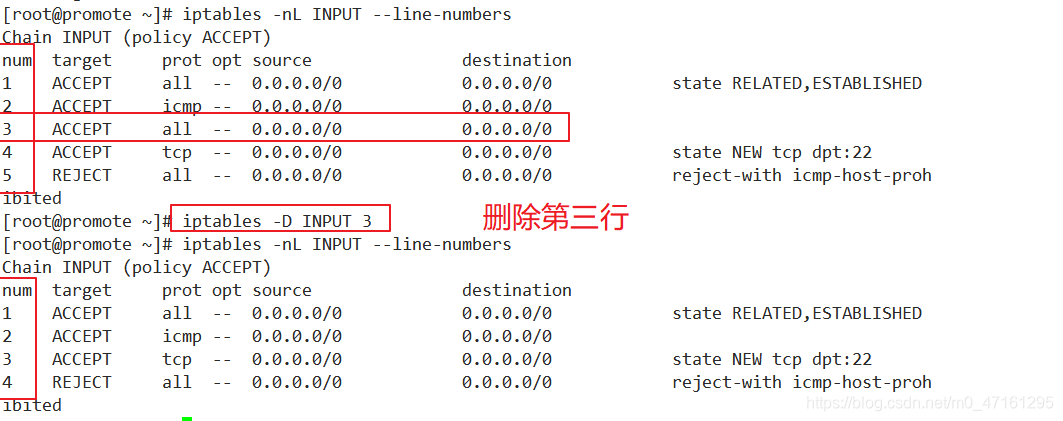

-D：删除链内指定序号（或内容）的一条规则

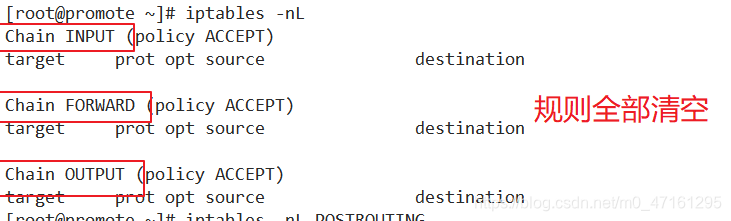

-F：清空所有的规则

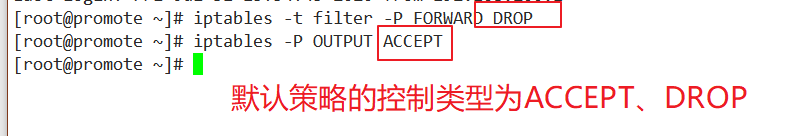

2.2.4 设置默认策略

-P：为指定的链设置默认规则

当使用管理选项-F清空链时，默认策略不受影响。因此，若要修改默认策略，必须通过管理选项-P重新进行设置。默认策略并不参与链内规则的顺序编排，因此在其他规则之前或之后设置并无区别。
总结

2.3 规则的匹配条件

1.通用匹配

可直接使用，不依赖于其他条件或扩散
包括网络协议、ip地址、网络接口等条件

2.隐含匹配

要求以特定的协议匹配作为前提
包括端口、TCP标记、ICMP类型等条件

3.显示匹配

要求以“-m 扩展模块” 的形式明确支出类型
包括多端口、MAC地址、IP范围、数据包状态等条件

2.4规则的匹配条

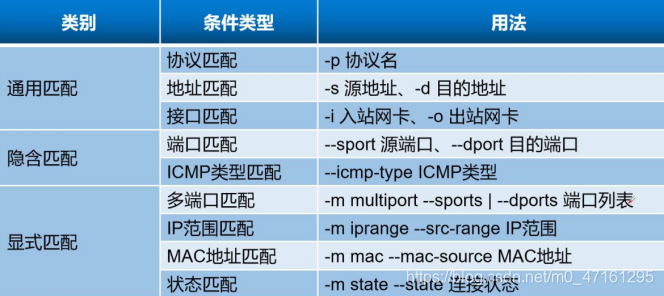

1.常见的通用匹配条件

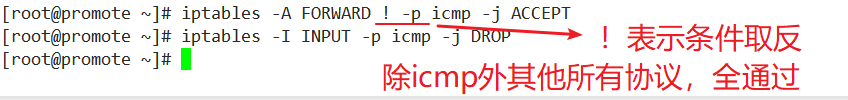

协议匹配：-p 协议名

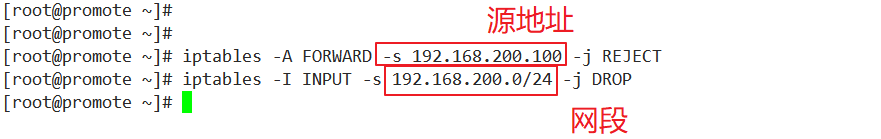

地址匹配：-s源地址、-d目的地址

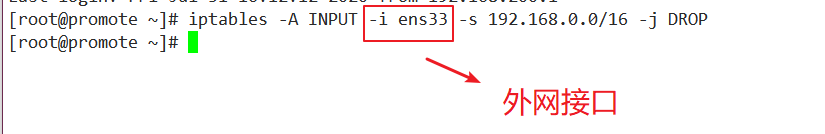

接口匹配：-i入站匹配、-o出站网卡

2.常见的隐含匹配条件

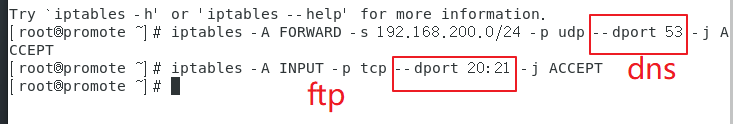

端口匹配：–sport源端口、–dport目的端口

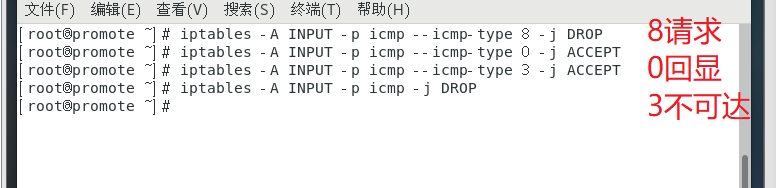

ICMP类型匹配：–icmp-type ICMP类型

3.常用的显示匹配条件

多端口匹配：-m multiport --sports 源端口列表
-m multiport --dports 目的端口列表
IP范围匹配：-m iprange --src-range IP范围
MAC地址匹配：-m mac --mac-source MAC地址
状态匹配：-m state --state 连接状态

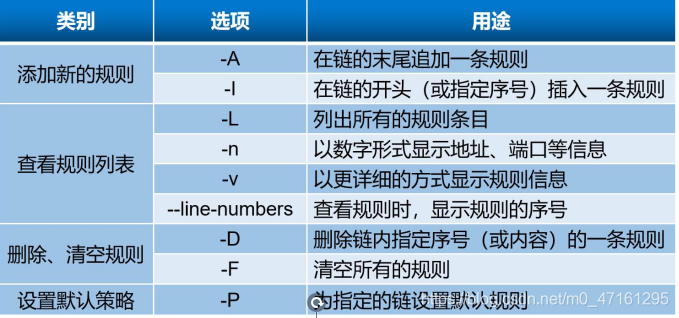

4.常用管理选项汇总

三、SNAT策略及应用

1.SNAT策略概述

1.1 SNAT策略的典型应用环境

• 局域网主机共享单个公网IP地址接入Internet
  1.2 SNAT策略的原理
• 源地址转换，Source Network Address Translation
• 修改数据包的源地址

2.SNAT典型应用环境

3.SNAT策略的应用条件

前提条件

• 局域网各主机正确设置IP地址子网掩码
• 局域网各主机正确设置默认网关地址
• Linux网关支持IP路由转发
  实现方法
• 编写SNAT转换规则
  [root@localhost ~]# iptables -t nat -A POSTROUTING -s 192.168.1.0/24-0 ens33 j SNAT --to-source 218.29.30.31


如果双网卡，ifconfig看不到ens36的IP地址，而ip addr 能看到ip地址这样解决的方法就是开启NetworkManager

四、实验

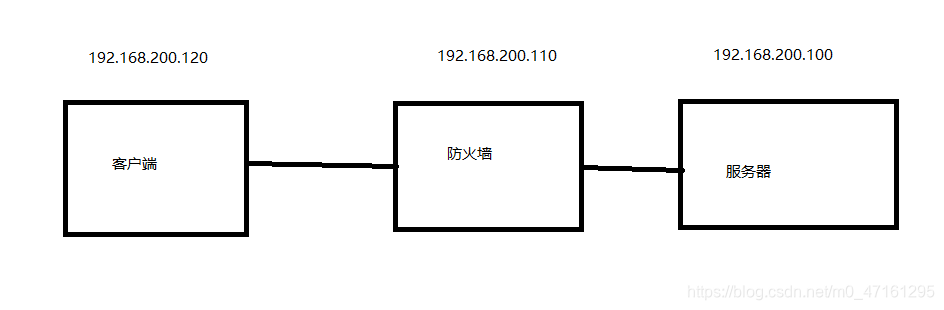

实验环境：三台虚拟linux服务器，模拟内部、防火墙、外部主机
实验步骤：
1.更改三个服务器的主机名

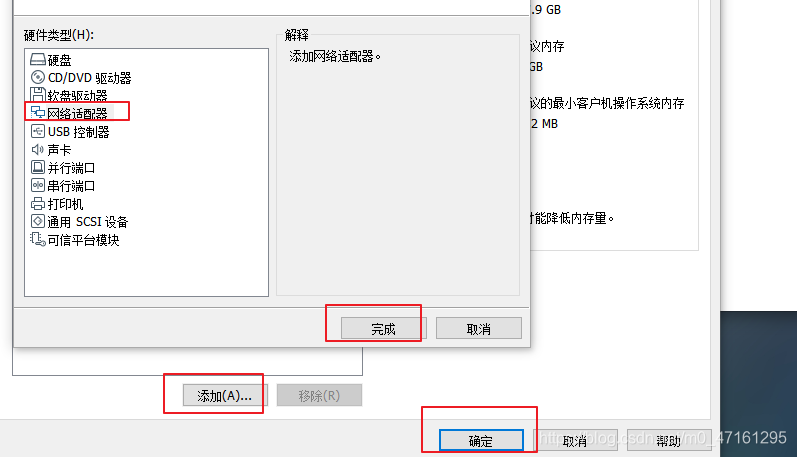

2、防火墙配置双网卡，在虚拟机里面添加

[root@firewalld ~]# cd /etc/sysconfig/network-scripts/
[root@firewalld network-scripts]# vim ifcfg-ens33
BOOTPROTO=static
ONBOOT=yes
IPADDR=192.168.200.1
NETMASK=255.255.255.0
[root@firewalld network-scripts]# cp -p ifcfg-ens33 ifcfg-ens36
[root@firewalld network-scripts]# vim ifcfg-ens36
IPADDR=12.0.0.1
NETMASK=255.255.255.0
UUID=9b8ebacb-c539-4da5-881c-87d828547436//删除这条
NAME=ens36//修改成36
DEVICE=ens36//修改成36
[root@firewalld network-scripts]# service network restart
Restarting network (via systemctl):                        [  确定  ]
网卡全设置成仅主机模式
[root@firewalld network-scripts]# vim /etc/sysctl.conf
net.ipv4.ip_forwald=1   //开启路由转发功能
[root@firewalld network-scripts]#  sysctl -p   //直接设置启动生效
清空规则
[root@firewalld ~]# iptables -F  //清空防火墙规则
[root@firewalld ~]# iptables -t nat -F  //清空防火墙nat规则
[root@firewalld ~]# -t nat -L  //查看防火墙nat规则

3、内部也改成仅主机模式

[root@internal ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
BOOTPROTO=static
ONBOOT=yes
IPADDR=192.168.200.60
GATEWAY=192.168.200.1
NETMASK=255.255.255.0
[root@internal ~]# systemctl restart network
PING 192.168.200.1 (192.168.200.1) 56(84) bytes of data.
64 bytes from 192.168.200.1: icmp_seq=1 ttl=64 time=1.41 ms
64 bytes from 192.168.200.1: icmp_seq=2 ttl=64 time=0.712 ms
[root@internal ~]# ping 12.0.0.1
PING 12.0.0.1 (12.0.0.1) 56(84) bytes of data.
64 bytes from 12.0.0.1: icmp_seq=1 ttl=64 time=0.496 ms
64 bytes from 12.0.0.1: icmp_seq=2 ttl=64 time=0.345 ms

4、配置外部网络

[root@extenal ~]# yum -y install httpd    //先用nat网安装httpd，然后网卡挂到仅主机
[root@extenal ~]# yum list
[root@extenal ~]# systemctl start httpd  //开启Apache服务
[root@extenal ~]# iptables -F
[root@extenal ~]# iptables -t nat -F
[root@extenal ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
GATEWAY=12.0.0.1
IPADDR=12.0.0.12
NETMASK=255.255.255.0
[root@extenal ~]# systemctl restart network
[root@extenal ~]# cd /var/log/httpd/
[root@extenal httpd]# ls
access_log  error_log
[root@extenal httpd]# cat access_log

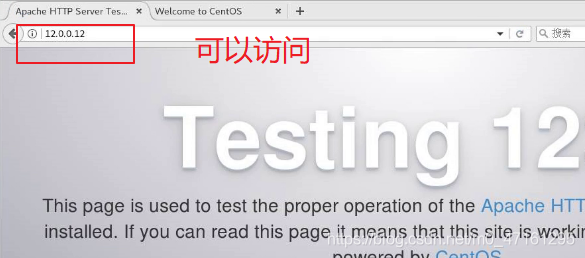

用内部主机浏览器登陆12.0.0.12，可以登陆上去

5、防火墙设置规则

设置SNAT
客户端访问外网服务端时，通过网关防火墙设置SNAT配置之后，就会内网ip地址转换为外网ip地址。
[root@firewalld ~]#yum -y install iptables-service              //nat网络下完成
[root@firewalld ~]#systemctl restart iptables-service
[root@firewalld ~]#systemctl enable iptables-service
[root@firewalld ~]# iptables -t nat -A POSTROUTING -s 192.168.200.60 -o ens36 -j SNAT --to-source 12.0.0.1

6、内部安装Apache服务

[root@internal ~]# yum -y install httpd
[root@internal ~]# cd /var/www/html/
[root@internal html]# ls
[root@internal html]# vim index.html
<h1>this is test web</h1>
[root@internal ~]# systemctl start httpd

7、防火墙规则

设置DNAT防火墙规则
设置DNAT
将外网的IP地址和内网的IP地址做端口映射。
[root@firewalld ~]# iptables -t nat -I PREROUTING -d 12.0.0.1 -i ens36 -p tcp --dport 80 -j DNAT --to-destination 192.168.200.60

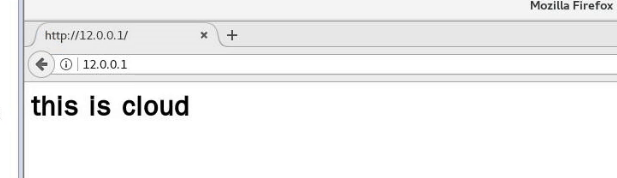

外网访问内网地址转换

8、iptables规则保存
iptables- save > /opt/abc.txt 规则保存
cd /opt/
vim abc.txt
iptables- restore < abc.txt 恢复规则数据
