Linux网络服务——DHCP中继实验（三）

前言

• 当企业的内部网络规模较大时，通常被划分为多个不同的子网，网络内配置了VLAN，VLAN能隔离广播，而DHCP协议使用广播.
• DHCP服务器在LVAN100中，就只有VLAN100内的客户机能在此获取IP地址。
• 如果VLAN2或者VLAN3的客户机也需要通过这台DHCP服务器来获取地址，应该怎么办呢？
• 那么就需要运用到DHCP中继来解决上述痛点。

1.DHCP中继原理

DHCP中继：把DHCP的广播跨越vlan。
在网关上实现，中继的命令应该配在网关上。
两种解决方式:

• 为每个网段安装一台DHCP服务器，但这种方式存在资源上的浪费，而且不利于集中管理
• 在连接不同网段的设备上开启DHCP中继功能，将DHCP这种特殊的广播信息在VLAN之间转发，让其他VLAN的客户机也能从DHCP服务器获取IP地址。

2.DHCP中继配置

2.1 DHCP中继的配置命令

ip helper-address DHCPsrv-IPAddress 思科的命令
DHCPsrv-IPAddress为DHCP服务器的IP地址

3. 实验

3.1 实验环境

一台centos7.6系统的Linux虚拟机，两台PC，一个二层交换机，一个三层交换机，实现DHCP中继。

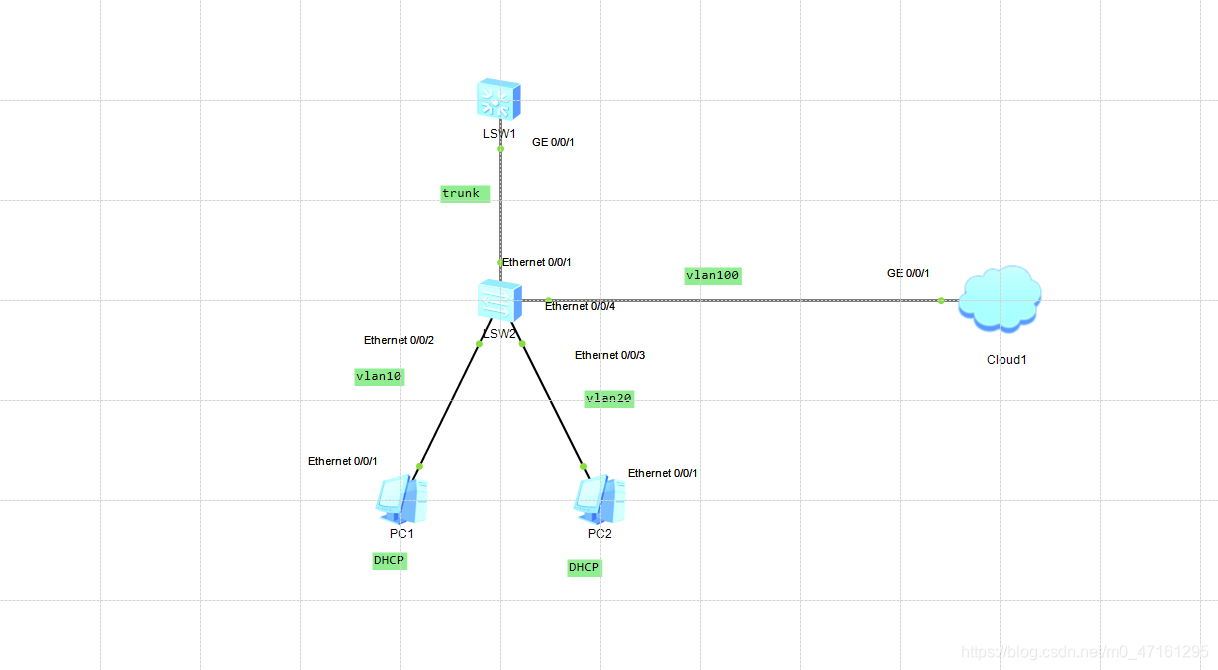

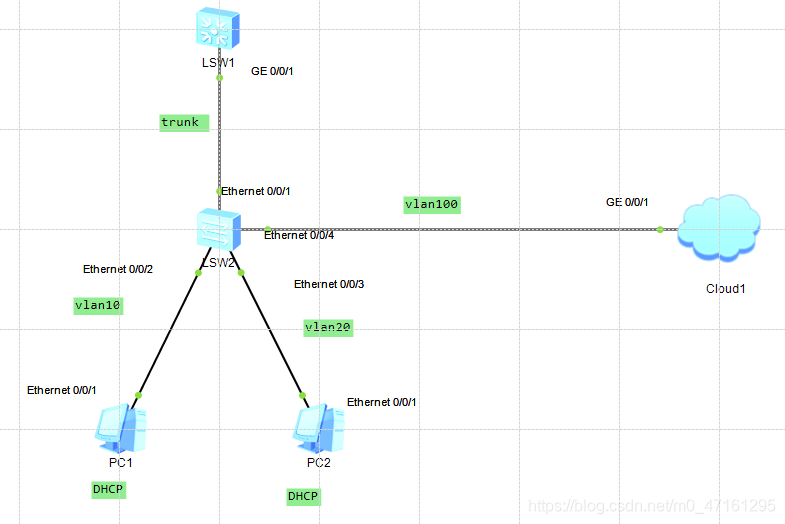

3.2 实验拓扑图

3.3 实验步骤

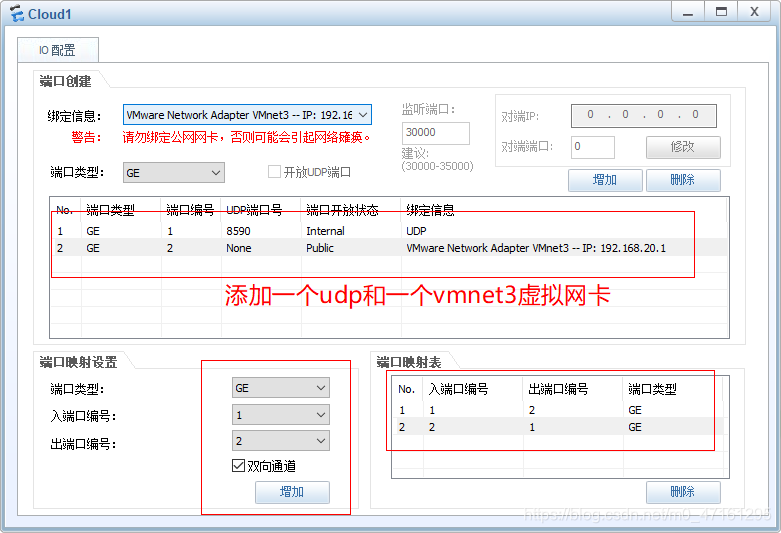

1.配置clould 1
2.按图所示搭建拓扑图，编辑配置要求，并启动拓扑图

3.配置sw2交换机端口，e0/0/1为trunk口，e0/0/2为vlam10,e0/0/3为vlan20，e0/0/4为vlan100

#
sysname sw2
#
vlan batch 10 20 100
#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 20
#
interface Ethernet0/0/4
 port link-type access
 port default vlan 100

4.配置sw1

#
sysname sw1
#
vlan batch 10 20 100
#
dhcp enable
#
interface Vlanif10
 ip address 192.168.10.1 255.255.255.0
 dhcp select relay
 dhcp relay server-ip 192.168.100.100
#
interface Vlanif20
 ip address 192.168.20.1 255.255.255.0
 dhcp select relay
 dhcp relay server-ip 192.168.100.100
#
interface Vlanif100
 ip address 192.168.100.1 255.255.255.0
 dhcp select relay
 dhcp relay server-ip 192.168.100.100
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

5、在NAT网络模式下使用yum安装DHCP软件包

6、清除防火墙缓存，关闭核心防护

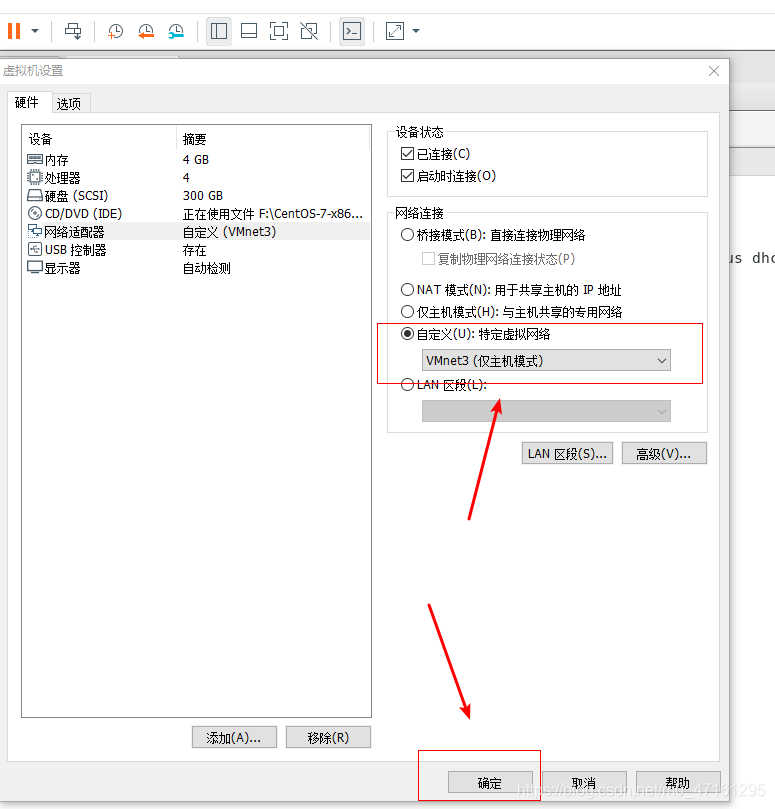

7、切换到仅主机模式绑定vmnet3网卡

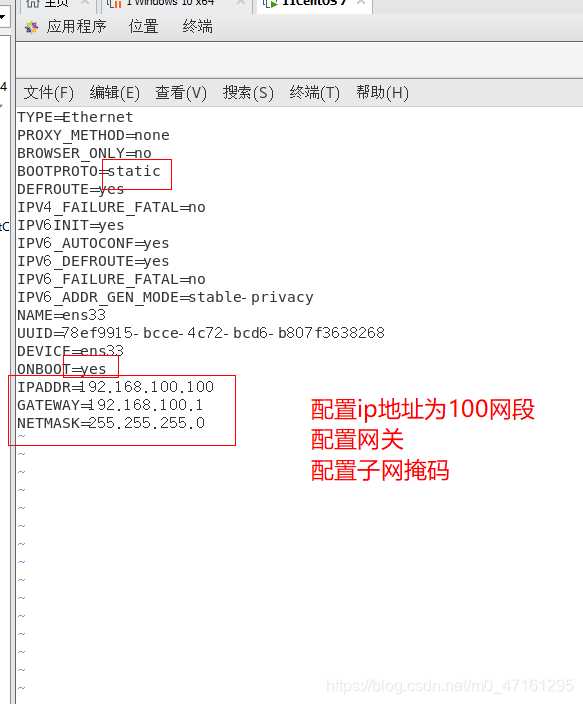

8、编辑网卡信息，修改ip地址
9.重启网络并查看

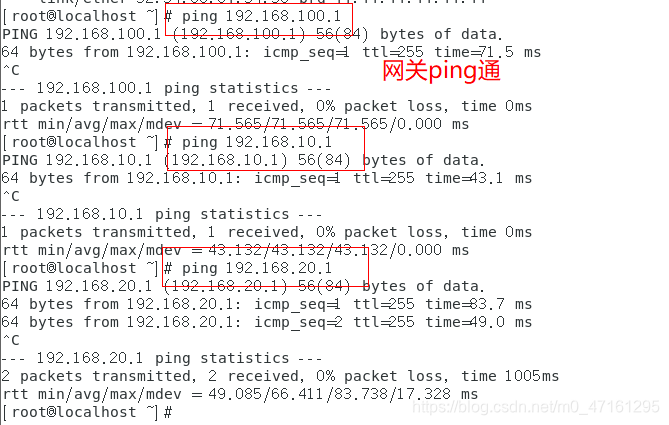

10.查看网络通不通

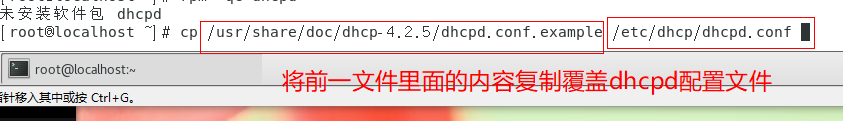

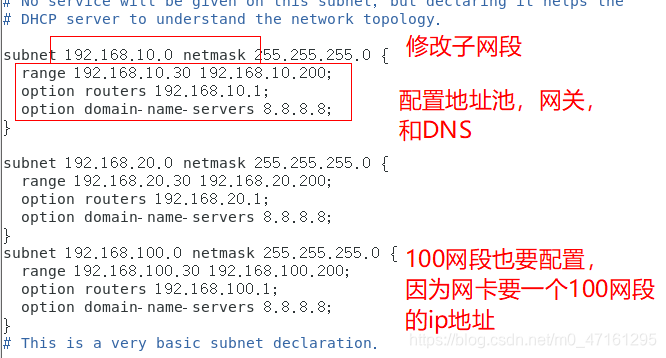

11.配置DHCP配置文件

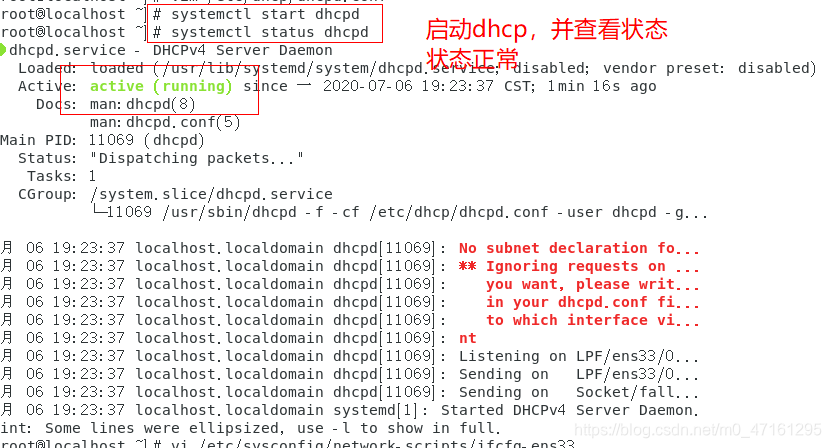

12.配置保存好后重启dhcpd

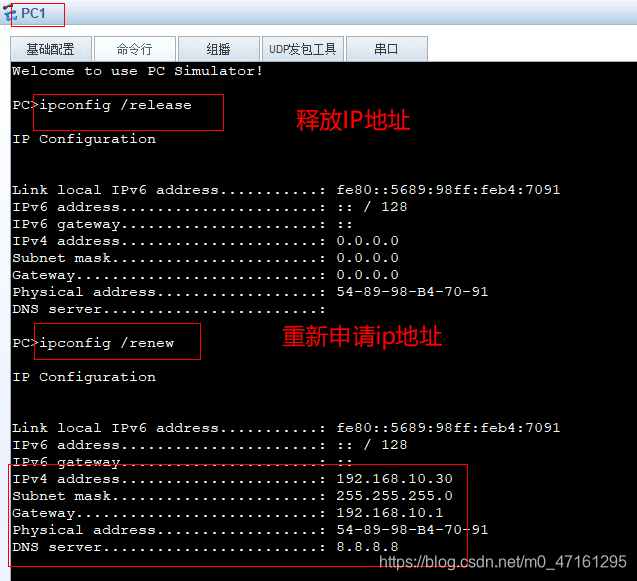

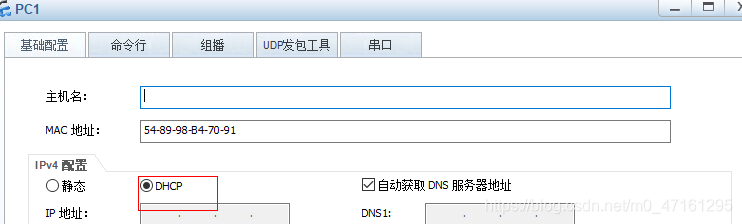

13.PC1设置为DHCP，然后查看IP地址和网关dns

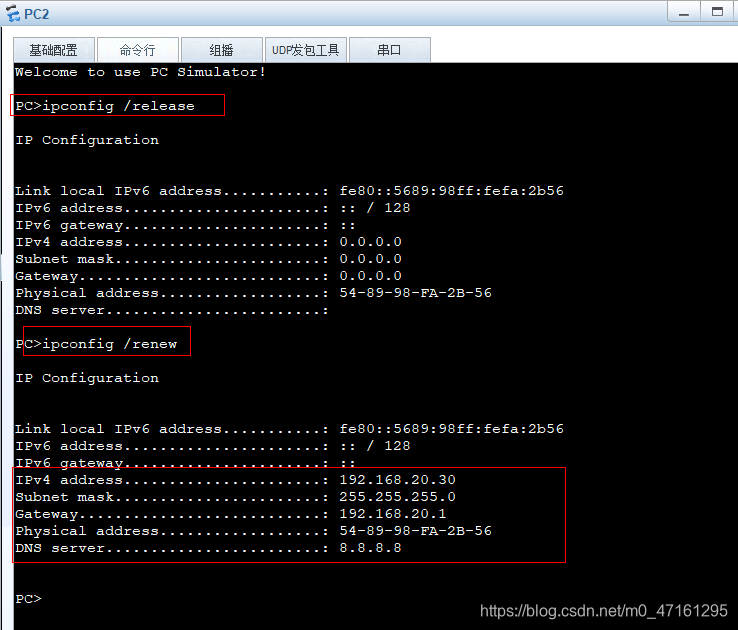

14.同理查看PC2的
