jvm内存模型（JMM）

每个JVM都有两种机制：

一个是装在具有合格名称的类（类或者接口），叫做类装载子系统；
另外的一个负责执行包含在已装载的类或接口中的指令，叫做运行引擎。
每个JVM又包括方法区、堆、Java栈、程序计数器和本地方法栈这五个部分。

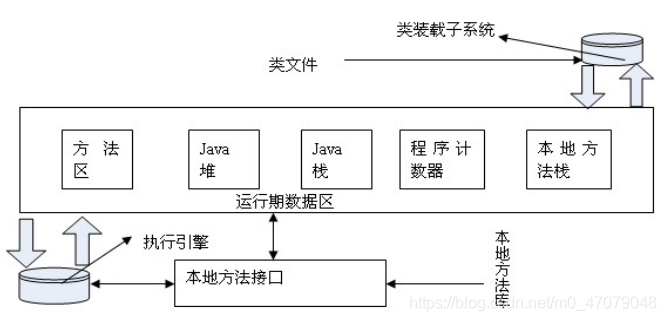

这五个部分、类装载机制、运行引擎一起组成的体系结构图为：

堆和栈有什么区别

堆是存放对象的，但是对象内的临时变量是存在栈内存中。
栈是跟随线程的，有线程就有栈，堆是跟随JVM的，有JVM就有堆内存。

堆内存中到底存在着什么东西？

对象，包括对象变量以及对象方法。

JVM包括下列几个运行时数据区域：

程序计数器（Program Counter Register）：

每一个Java线程都有一个程序计数器来用于保存程序执行到当前方法的哪一个指令，对于非Native方法，这个区域记录的是正在执行的VM原语的地址，如果正在执行的是Natvie方法，这个区域则为空（undefined）。此内存区域是唯一一个在VM Spec中没有规定任何OutOfMemoryError情况的区域。
Java虚拟机栈（Java Virtual Machine Stacks）

与程序计数器一样，VM栈的生命周期也是与线程相同。VM栈描述的是Java方法调用的内存模型：每个方法被执行的时候，都会同时创建一个帧（Frame）用于存储本地变量表、操作栈、动态链接、方法出入口等信息。每一个方法的调用至完成，就意味着一个帧在VM栈中的入栈至出栈的过程。在后文中，我们将着重讨论VM栈中本地变量表部分。

经常有人把Java内存简单的区分为堆内存（Heap）和栈内存（Stack），实际中的区域远比这种观点复杂，这样划分只是说明与变量定义密切相关的内存区域是这两块。其中所指的“堆”后面会专门描述，而所指的“栈”就是VM栈中各个帧的本地变量表部分。本地变量表存放了编译期可知的各种标量类型（boolean、byte、char、short、int、float、long、double）、对象引用（不是对象本身，仅仅是一个引用指针）、方法返回地址等。其中long和double会占用2个本地变量空间（32bit），其余占用1个。本地变量表在进入方法时进行分配，当进入一个方法时，这个方法需要在帧中分配多大的本地变量是一件完全确定的事情，在方法运行期间不改变本地变量表的大小。

在VM Spec中对这个区域规定了2中异常状况：如果线程请求的栈深度大于虚拟机所允许的深度，将抛出StackOverflowError异常；如果VM栈可以动态扩展（VM Spec中允许固定长度的VM栈），当扩展时无法申请到足够内存则抛出OutOfMemoryError异常。
本地方法栈（Native Method Stacks）

本地方法栈与VM栈所发挥作用是类似的，只不过VM栈为虚拟机运行VM原语服务，而本地方法栈是为虚拟机使用到的Native方法服务。它的实现的语言、方式与结构并没有强制规定，甚至有的虚拟机（譬如Sun Hotspot虚拟机）直接就把本地方法栈和VM栈合二为一。和VM栈一样，这个区域也会抛出StackOverflowError和OutOfMemoryError异常。
Java堆（Java Heap）

对于绝大多数应用来说，Java堆是虚拟机管理最大的一块内存。Java堆是被所有线程共享的，在虚拟机启动时创建。Java堆的唯一目的就是存放对象实例，绝大部分的对象实例都在这里分配。这一点在VM Spec中的描述是：所有的实例以及数组都在堆上分配（原文：The heap is the runtime data area from which memory for all class instances and arrays is allocated），但是在逃逸分析和标量替换优化技术出现后，VM Spec的描述就显得并不那么准确了。

Java堆内还有更细致的划分：新生代、老年代，再细致一点的：eden、from survivor、to survivor，甚至更细粒度的本地线程分配缓冲（TLAB）等，无论对Java堆如何划分，目的都是为了更好的回收内存，或者更快的分配内存，在本章中我们仅仅针对内存区域的作用进行讨论，Java堆中的上述各个区域的细节，可参见本文第二章《JVM内存管理：深入垃圾收集器与内存分配策略》。

根据VM Spec的要求，Java堆可以处于物理上不连续的内存空间，它逻辑上是连续的即可，就像我们的磁盘空间一样。实现时可以选择实现成固定大小的，也可以是可扩展的，不过当前所有商业的虚拟机都是按照可扩展来实现的（通过-Xmx和-Xms控制）。如果在堆中无法分配内存，并且堆也无法再扩展时，将会抛出OutOfMemoryError异常。
方法区（Method Area）

叫“方法区”可能认识它的人还不太多，如果叫永久代（Permanent Generation）它的粉丝也许就多了。它还有个别名叫做Non-Heap（非堆），但是VM Spec上则描述方法区为堆的一个逻辑部分（原文：the method area is logically part of the heap），这个名字的问题还真容易令人产生误解，我们在这里就不纠结了。

方法区中存放了每个Class的结构信息，包括常量池、字段描述、方法描述等等。VM Space描述中对这个区域的限制非常宽松，除了和Java堆一样不需要连续的内存，也可以选择固定大小或者可扩展外，甚至可以选择不实现垃圾收集。相对来说，垃圾收集行为在这个区域是相对比较少发生的，但并不是某些描述那样永久代不会发生GC（至少对当前主流的商业JVM实现来说是如此），这里的GC主要是对常量池的回收和对类的卸载，虽然回收的“成绩”一般也比较差强人意，尤其是类卸载，条件相当苛刻。
运行时常量池（Runtime Constant Pool）

Class文件中除了有类的版本、字段、方法、接口等描述等信息外，还有一项信息是常量表(constant_pool table)，用于存放编译期已可知的常量，这部分内容将在类加载后进入方法区（永久代）存放。但是Java语言并不要求常量一定只有编译期预置入Class的常量表的内容才能进入方法区常量池，运行期间也可将新内容放入常量池（最典型的String.intern()方法）。

运行时常量池是方法区的一部分，自然受到方法区内存的限制，当常量池无法在申请到内存时会抛出OutOfMemoryError异常。
本机直接内存（Direct Memory）

直接内存并不是虚拟机运行时数据区的一部分，它根本就是本机内存而不是VM直接管理的区域。但是这部分内存也会导致OutOfMemoryError异常出现，因此我们放到这里一起描述。

在JDK1.4中新加入了NIO类，引入一种基于渠道与缓冲区的I/O方式，它可以通过本机Native函数库直接分配本机内存，然后通过一个存储在Java堆里面的DirectByteBuffer对象作为这块内存的引用进行操作。这样能在一些场景中显著提高性能，因为避免了在Java对和本机堆中来回复制数据。

显然本机直接内存的分配不会受到Java堆大小的限制，但是即然是内存那肯定还是要受到本机物理内存（包括SWAP区或者Windows虚拟内存）的限制的，一般服务器管理员配置JVM参数时，会根据实际内存设置-Xmx等参数信息，但经常忽略掉直接内存，使得各个内存区域总和大于物理内存限制（包括物理的和操作系统级的限制），而导致动态扩展时出现OutOfMemoryError异常。

GC

什么是GC

GC(Garbage Collection)：即垃圾回收器，诞生于1960年MIT的Lisp语言，主要是用来回收，释放垃圾占用的空间。

java GC泛指java的垃圾回收机制，该机制是java与C/C++的主要区别之一，我们在日常写java代码的时候，一般都不需要编写内存回收或者垃圾清理的代码，也不需要像C/C++那样做类似delete/free的操作。

为什么需要学习GC

对象的内存分配在java虚拟机的自动内存分配机制下，一般不容易出现内存泄漏问题。但是写代码难免会遇到一些特殊情况，比如OOM神马的。。尽管虚拟机内存的动态分配与内存回收技术很成熟，可万一出现了这样那样的内存溢出问题，那么将难以定位错误的原因所在。

对于本人来说，由于水平有限，而且作为小开发，并没必要深入到GC的底层实现，但至少想要说学会看懂gc及定位一些内存泄漏问题。

从三个角度切入来学习GC

1.哪些内存要回收
2.什么时候回收
3.怎么回收

哪些内存要回收?

java内存模型中分为五大区域已经有所了解。我们知道程序计数器、虚拟机栈、本地方法栈，由线程而生，随线程而灭，其中栈中的栈帧随着方法的进入顺序的执行的入栈和出栈的操作，一个栈帧需要分配多少内存取决于具体的虚拟机实现并且在编译期间即确定下来【忽略JIT编译器做的优化，基本当成编译期间可知】，当方法或线程执行完毕后，内存就随着回收，因此无需关心。

而Java堆、方法区则不一样。方法区存放着类加载信息，但是一个接口中多个实现类需要的内存可能不太一样，一个方法中多个分支需要的内存也可能不一样【只有在运行期间才可知道这个方法创建了哪些对象没需要多少内存】，这部分内存的分配和回收都是动态的，gc关注的也正是这部分的内存。

Java堆是GC回收的“重点区域”。堆中基本存放着所有对象实例，gc进行回收前，第一件事就是确认哪些对象存活，哪些死去[即不可能再被引用]。

堆的回收区域

为了高效的回收，jvm将堆分为三个区域
1.新生代（Young Generation）NewSize和MaxNewSize分别可以控制年轻代的初始大小和最大的大小
2.老年代（Old Generation）
3.永久代（Permanent Generation）【1.8以后采用元空间，就不在堆中了】

判断对象是否存活算法

1.引用计数算法

早期判断对象是否存活大多都是以这种算法，这种算法判断很简单，简单来说就是给对象添加一个引用计数器，每当对象被引用一次就加1，引用失效时就减1。当为0的时候就判断对象不会再被引用。

优点：实现简单效率高，被广泛使用与如python何游戏脚本语言上。

缺点：难以解决循环引用的问题，就是假如两个对象互相引用已经不会再被其它其它引用，导致一直不会为0就无法进行回收。

2、可达性分析算法

目前主流的商用语言[如java、c#]采用的是可达性分析算法判断对象是否存活。这个算法有效解决了循环利用的弊端。

它的基本思路是通过一个称为“GC Roots”的对象为起始点，搜索所经过的路径称为引用链，当一个对象到GC Roots没有任何引用跟它连接则证明对象是不可用的。

可作为GC Roots的对象有四种:

①虚拟机栈(栈桢中的本地变量表)中的引用的对象。
②方法区中的类静态属性引用的对象，一般指被static修饰引用的对象，加载类的时候就加载到内存中。
③方法区中的常量引用的对象,
④本地方法栈中JNI（native方法)引用的对象

即使可达性算法中不可达的对象，也不是一定要马上被回收，还有可能被抢救一下。

1.可达性分析后没有发现引用链
2.查看对象是否有finalize方法，如果有重写且在方法内完成自救[比如再建立引用]，还是可以抢救一下，注意这边一个类的finalize只执行一次，这就会出现一样的代码第一次自救成功第二次失败的情况。[如果类重写finalize且还没调用过，会将这个对象放到一个叫做F-Queue的序列里，这边finalize不承诺一定会执行，这么做是因为如果里面死循环的话可能会时F-Queue队列处于等待，严重会导致内存崩溃，这是我们不希望看到的。]

垃圾收集算法

jvm中，可达性分析算法帮我们解决了哪些对象可以回收的问题，垃圾收集算法则关心怎么回收。

三大垃圾收集算法

1.标记/清除算法【最基础】
2.复制算法
3.标记/整理算法
4.jvm采用分代收集算法对不同区域采用不同的回收算法。

最基础的收集算法 —— 标记/清除算法

之所以说标记/清除算法是几种GC算法中最基础的算法，是因为后续的收集算法都是基于这种思路并对其不足进行改进而得到的。标记/清除算法的基本思想就跟它的名字一样，分为“标记”和“清除”两个阶段：首先标记出所有需要回收的对象，在标记完成后统一回收所有被标记的对象。

标记阶段：标记的过程其实就是前面介绍的可达性分析算法的过程，遍历所有的GC Roots对象，对从GC Roots对象可达的对象都打上一个标识，一般是在对象的header中，将其记录为可达对象；
清除阶段：清除的过程是对堆内存进行遍历，如果发现某个对象没有被标记为可达对象（通过读取对象header信息），则将其回收。

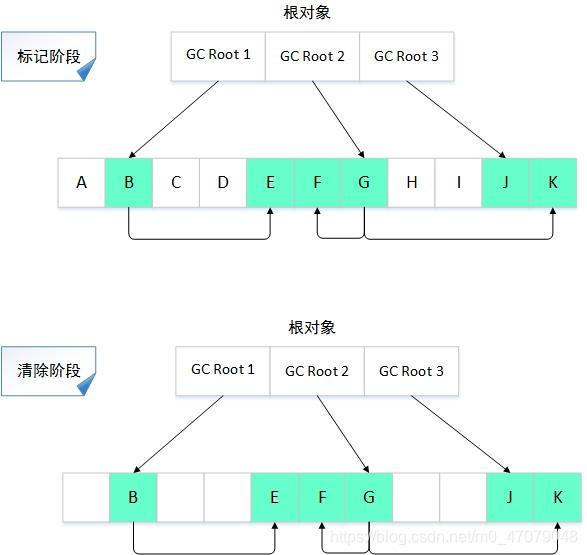

上图是标记/清除算法的示意图，在标记阶段，从对象GC Root 1可以访问到B对象，从B对象又可以访问到E对象，因此从GC Root 1到B、E都是可达的，同理，对象F、G、J、K都是可达对象；到了清除阶段，所有不可达对象都会被回收。
在垃圾收集器进行GC时，必须停止所有Java执行线程（也称"Stop The World"），原因是在标记阶段进行可达性分析时，不可以出现分析过程中对象引用关系还在不断变化的情况，否则的话可达性分析结果的准确性就无法得到保证。在等待标记清除结束后，应用线程才会恢复运行。
前面刚提过，后续的收集算法是在标记/清除算法的基础上进行改进而来的，那也就是说标记/清除算法有它的不足。其实了解了它的原理，其缺点也就不难看出了。
1、效率问题。标记和清除两个阶段的效率都不高，因为这两个阶段都需要遍历内存中的对象，很多时候内存中的对象实例数量是非常庞大的，这无疑很耗费时间，而且GC时需要停止应用程序，这会导致非常差的用户体验。
2、空间问题。标记清除之后会产生大量不连续的内存碎片（从上图可以看出），内存空间碎片太多可能会导致以后在程序运行过程中需要分配较大对象时，无法找到足够的连续内存而不得不提前触发另一次垃圾回收动作。

复制算法

为了解决效率问题，复制算法出现了。复制算法的原理是：将可用内存按容量划分为大小相等的两块，每次使用其中的一块。当这一块的内存用完了，就将还存活的对象复制到另一块内存上，然后把这一块内存所有的对象一次性清理掉。用图说明如下：

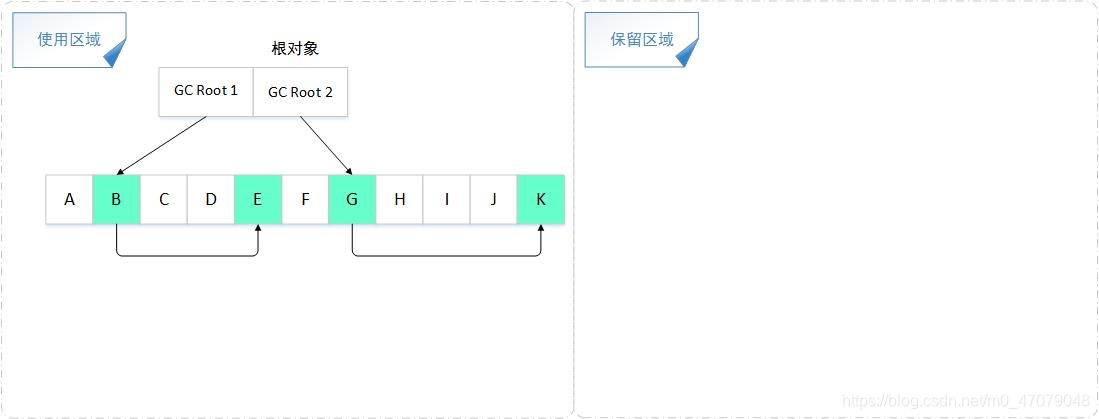

回收前：
在这里插入图片描述
回收后：

复制算法每次都是对整个半区进行内存回收，这样就减少了标记对象遍历的时间，在清除使用区域对象时，不用进行遍历，直接清空整个区域内存，而且在将存活对象复制到保留区域时也是按地址顺序存储的，这样就解决了内存碎片的问题，在分配对象内存时不用考虑内存碎片等复杂问题，只需要按顺序分配内存即可。
复制算法简单高效，优化了标记/清除算法的效率低、内存碎片多的问题。但是它的缺点也很明显：
1、将内存缩小为原来的一半，浪费了一半的内存空间，代价太高；
2、如果对象的存活率很高，极端一点的情况假设对象存活率为100%，那么我们需要将所有存活的对象复制一遍，耗费的时间代价也是不可忽视的。

基于以上复制算法的缺点，由于新生代中的对象几乎都是“朝生夕死”的（达到98%），现在的商业虚拟机都采用复制算法来回收新生代。由于新生代的对象存活率低，所以并不需要按照1：1的比例来划分内存空间，而是将内存分为一块较大的Eden空间和两块较小的From Survivor空间、To Survivor空间，三者的比例为8：1：1。每次使用Eden和From Survivor区域，To Survivor作为保留空间。GC开始时，对象只会存在于Eden区和From Survivor区，To Survivor区是空的。GC进行时，Eden区中所有存活的对象都会被复制到To Survivor区，而在From Survivor区中，仍存活的对象会根据它们的年龄值决定去向，年龄值达到年龄阀值（默认为15，新生代中的对象每熬过一轮垃圾回收，年龄值就加1）的对象会被移到老年代中，没有达到阀值的对象会被复制到To Survivor区。接着清空Eden区和From Survivor区，新生代中存活的对象都在To Survivor区。接着， From Survivor区和To Survivor区会交换它们的角色，也就是新的To Survivor区就是上次GC清空的From Survivor区，新的From Survivor区就是上次GC的To Survivor区，总之，不管怎样都会保证To Survivor区在一轮GC后是空的。GC时当To Survivor区没有足够的空间存放上一次新生代收集下来的存活对象时，需要依赖老年代进行分配担保，将这些对象存放在老年代中。

标记/整理算法

复制算法在对象存活率较高时要进行较多的复制操作，效率会变得很低，更关键的是，如果不想浪费50%的内存空间，就需要有额外的内存空间进行分配担保，以应对内存中对象100%存活的极端情况，因此，在老年代中由于对象的存活率非常高，复制算法就不合适了。根据老年代的特点，高人们提出了另一种算法：标记/整理算法。从名字上看，这种算法与标记/清除算法很像，事实上，标记/整理算法的标记过程任然与标记/清除算法一样，但后续步骤不是直接对可回收对象进行回收，而是让所有存活的对象都向一端移动，然后直接清理掉端边线以外的内存。

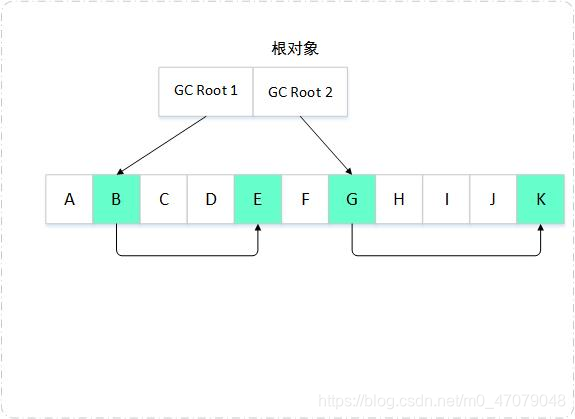

回收前：
在这里插入图片描述

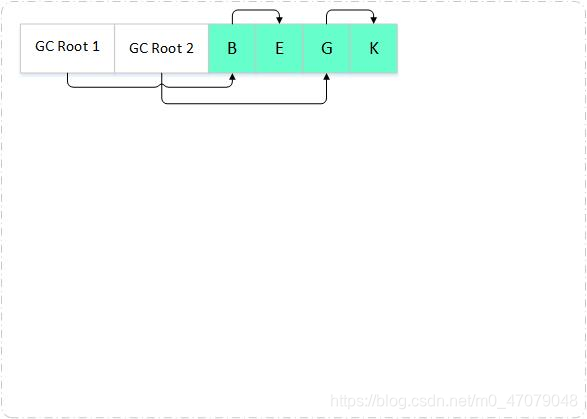

回收后：

可以看到，回收后可回收对象被清理掉了，存活的对象按规则排列存放在内存中。这样一来，当我们给新对象分配内存时，jvm只需要持有内存的起始地址即可。标记/整理算法不仅弥补了标记/清除算法存在内存碎片的问题，也消除了复制算法内存减半的高额代价，可谓一举两得。但任何算法都有缺点，就像人无完人，标记/整理算法的缺点就是效率也不高，不仅要标记存活对象，还要整理所有存活对象的引用地址，在效率上不如复制算法。
弄清了以上三种算法的原理，下面我们来从几个方面对这几种算法做一个简单排行。

效率：复制算法 > 标记/整理算法 > 标记/清除算法（标记/清除算法有内存碎片问题，给大对象分配内存时可能会触发新一轮垃圾回收）
内存整齐率：复制算法 = 标记/整理算法 > 标记/清除算法
内存利用率：标记/整理算法 = 标记/清除算法 > 复制算法
