Tableau Viz剖析第3期：非裔美国人新冠病毒死亡比例

作者：Janie

公众号《溜溜笔记说》，纯干货分享

写在前面的话：

Viz剖析系列主要挑选Tableau Public公布的可视化精选进行讲解，详解每一步操作方法。

Tableau Public可视化精选库网址：

https://public.tableau.com/zh-cn/gallery/?tab=viz-of-the-day&type=viz-of-the-day

剖析包括：

    1.图表解析。

    2.数据源解析。

    3.详细步骤。

拆解每一个Viz的制作过程，希望您可以切切实实把东西学到手。

精选Viz

Viz来源：

https://public.tableau.com/zh-cn/gallery/color-covid-19?tab=viz-of-the-day&type=viz-of-the-day

Viz作者：

Eleonora Nazander

图表解析

根据APM研究实验室的数据，美国黑人死于冠状病毒（COVID-19）的比率接近其人口比例的两倍。在此可视化中，Eleonora Nazander按州查看了美国黑人中不成比例的COVID-19死亡人数。

解析

数据源提取：

链接：

https://pan.baidu.com/s/1ZF1GRlPqyTpRsGBrxnUkqw

提取码：

rcty

数据源注释：

Metric：包含% death与% population两种。% death代表黑人占美国COVID-19死亡人数的比例；% population代表黑人占美国人口的比例。

State/locality：包含“全美”与美国其中的38个州。

Index：每种Metric+每种State/locality——对应0-180编号的索引。之所以索引编号到180，是因为我们画的是半圆，半圆是180度。

Value：具体比例值。

详细步骤

来跟着操作一遍吧！

• 步骤1

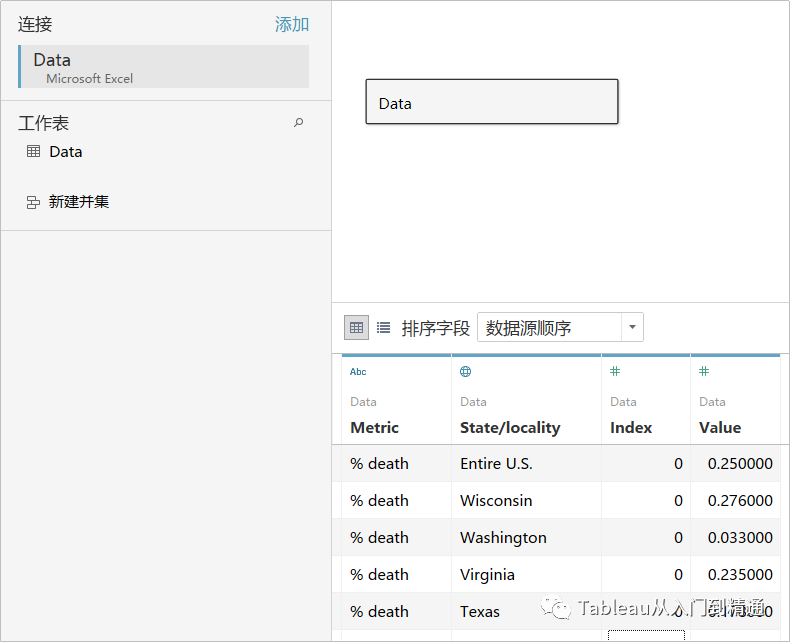

连接好数据源

• 步骤2

先做“黑人占美国人口的比例图”。

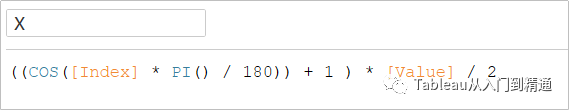

创建字段X：

((COS([Index] * PI() / 180)) + 1 ) * [Value] / 2

创建字段Y：

SIN([Index] * PI() / 180)*[Value]

公式含义解析：

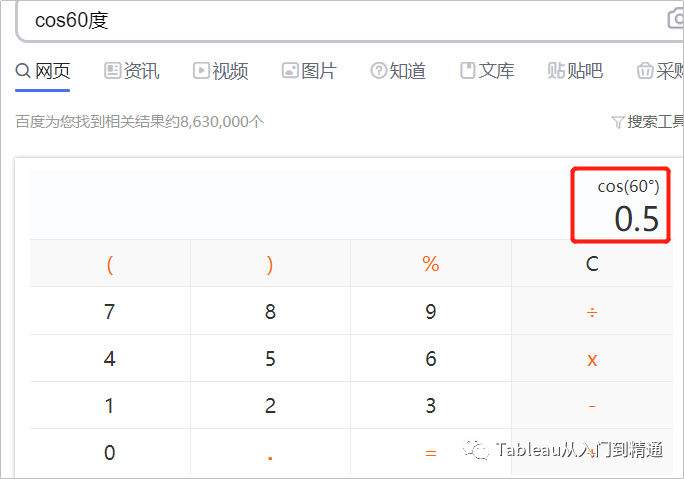

COS([Index] * PI() / 180=COS([Index]度），

比如当取Index=60的时候，

COS(60* PI() / 180=COS(60度）=0.5，

那么此时

X=((COS([Index] * PI() / 180)) + 1 ) * [Value] / 2

=（0.5+1）*44.4%/2

=33.3%

同样的代入可以得到

Y=38.4%

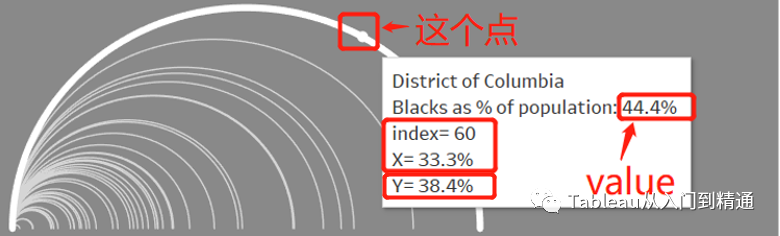

以District of Columbia（哥伦比亚特区）为例，当Index=60，Value=44.4%时候，X=33.3%。

X、Y的公式之所以这么写，是因为：

圆上的点的坐标公式是：

x1   =   x0   +   r   *   cos(a   *   PI   /180   )
y1   =   y0   +   r   *   sin (a   *   PI  /180   )

而以上创建的X、Y字段的公式可以变换成：

X = x1 = [Value] / 2 + [Value] / 2 * cos([Index]* PI   /180 )
Y = y1 = 0 + [Value] * sin([Index]* PI  /180 )

X、Y对应的圆心坐标是（[Value] / 2 ，0），但X、Y组成的所有点并不在同一个圆上面，因为二者半径不一样，只能说X、Y组成的是个椭圆。

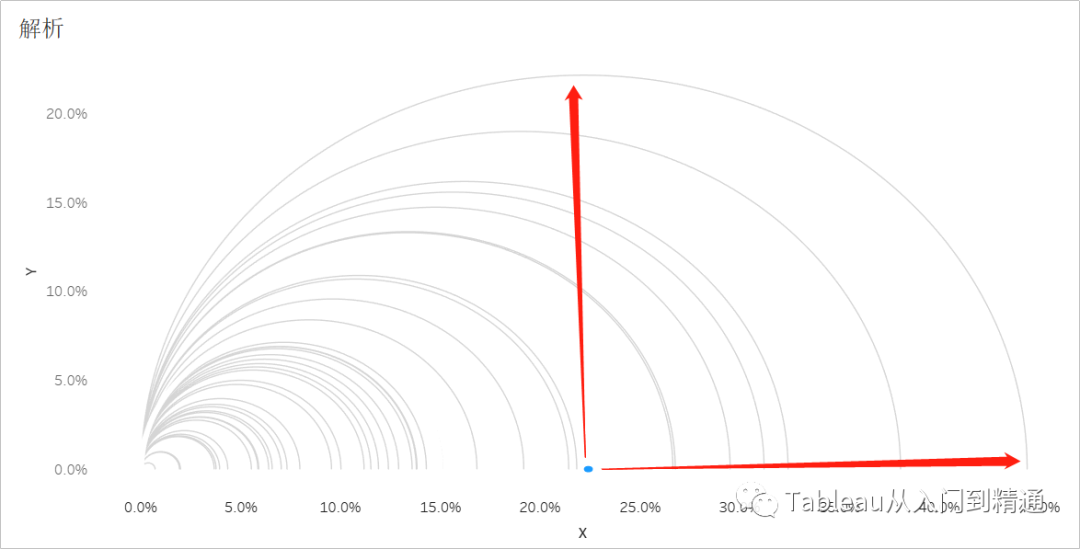

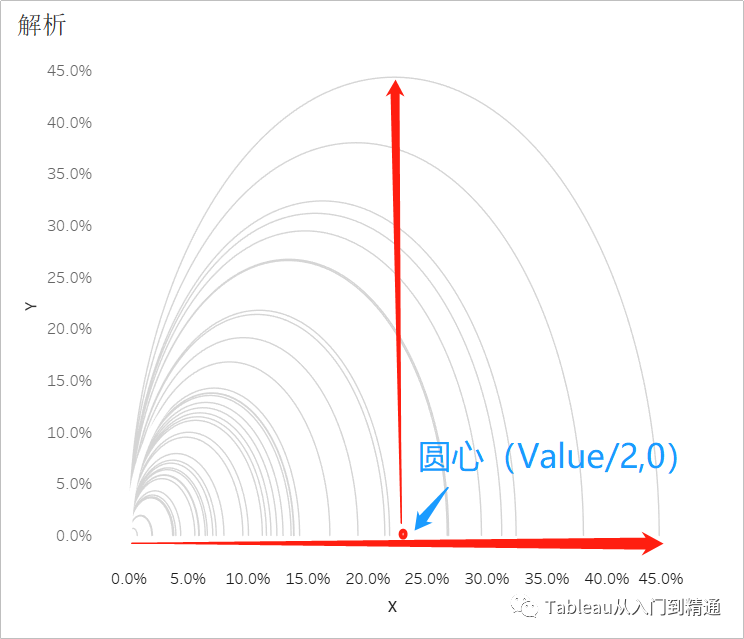

如下图，纵向箭头=横向箭头=44.4%

我们也可以将X、Y的所有点均落在同一个圆上，不是椭圆。此时，创建的X字段不变，Y字段再除以个2。如下：

此时，X、Y点组成的图形是：

圆心为（[Value] / 2 ，0），半径为[Value] / 2的圆。

如下图：

纵向箭头=横向箭头=半径=44.4%/2=22.2%

Y决定的是图形纵向的高度，SIN([Index] * PI() / 180)*[Value]后面乘以一个数，或者除以一个数，都会得到不同的图形高度。

• 步骤3

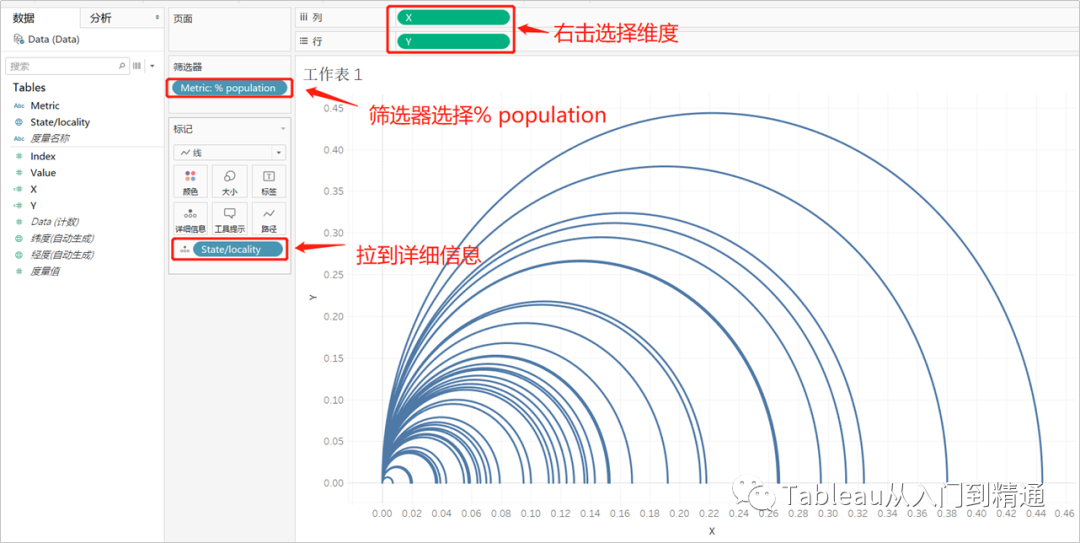

将X拉到列；

将Y拉到行；

将Metric拉到筛选器选择% population：黑人占美国人口的比例；

将State/locality拉到详细信息；

标记改成线。

• 步骤4

为了达到一种效果：当我选择看某个州的黑人占全美人口的比例时，筛选这个州，这个州的线条可以突出来，而不是筛选这个州的时候仅显示这个州。

所以：

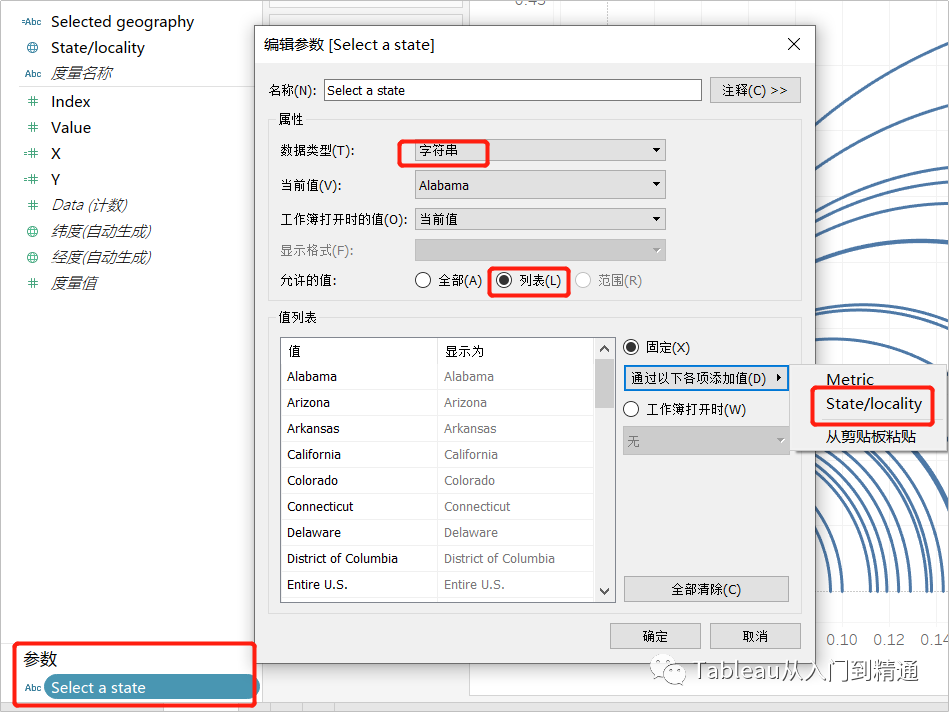

创建参数Select a state

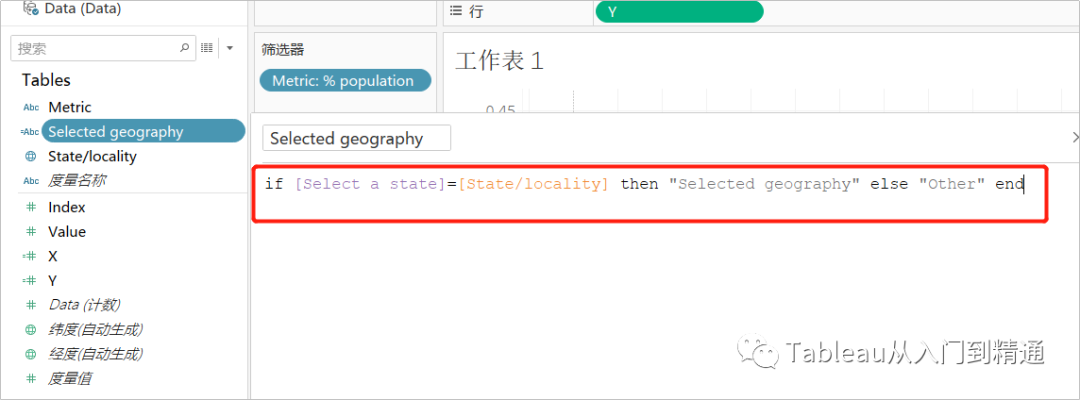

创建字段Selected geography：

if [Select a state]=[State/locality] then "Selected geography" else "Other" end

• 步骤5

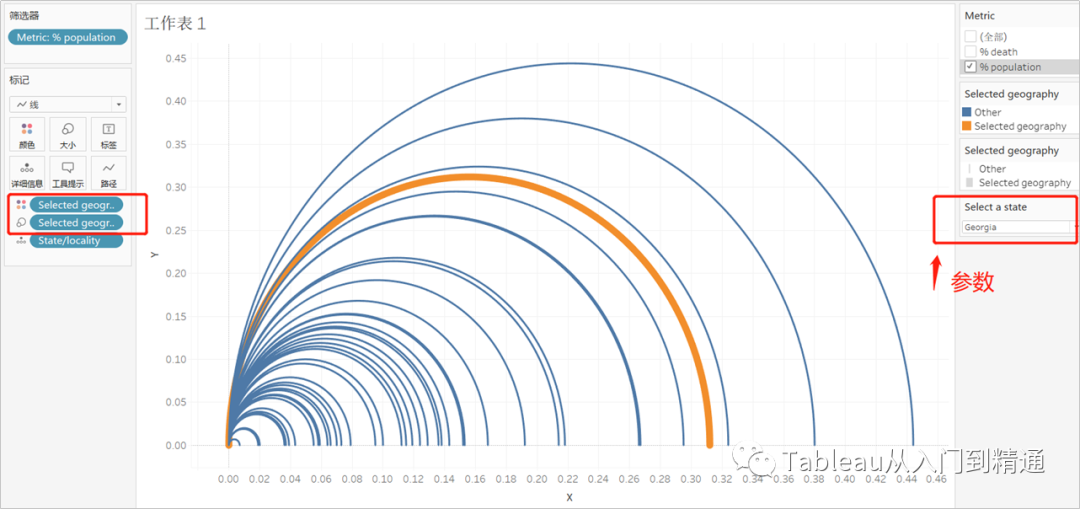

将刚刚创建的字段Selected geography拉到颜色与大小；

将参数显示出来；

当参数选择某个州的时候，该州就会突出来。

• 步骤6

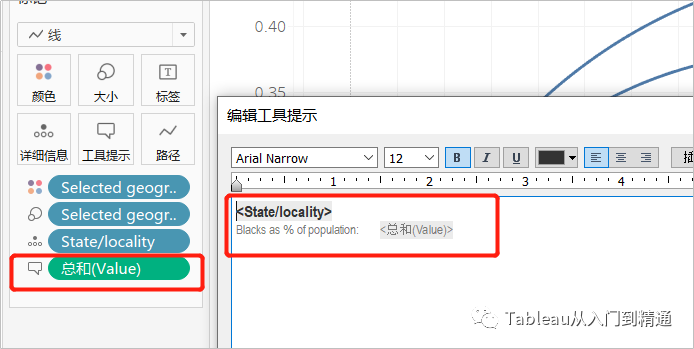

将Value拉到工具提示，如图所示设置编辑工具提示。

至此，“黑人占美国人口的比例图”完成。

• 步骤7

接下来做“黑人占美国COVID-19死亡人数的比例图”。

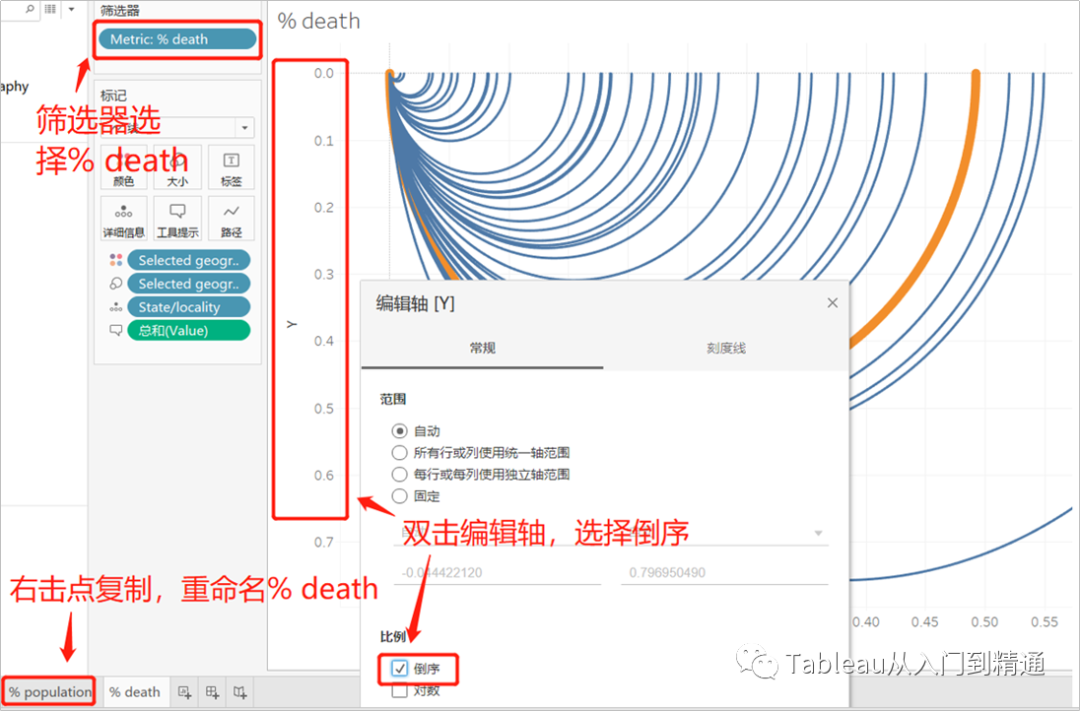

复制一份刚刚做好的“黑人占美国人口的比例图”，重命名工作表“% death”；

双击Y轴选择倒序；

筛选器选择% death；

至此“黑人占美国COVID-19死亡人数的比例图”完成。

• 步骤8

新建工作表“Blacks as % of population”。

该部分我的做法与作者的做法不一样，但是差别不大，结果一样。

Value与Select a state拉到标签，红框内的筛选器要一致。

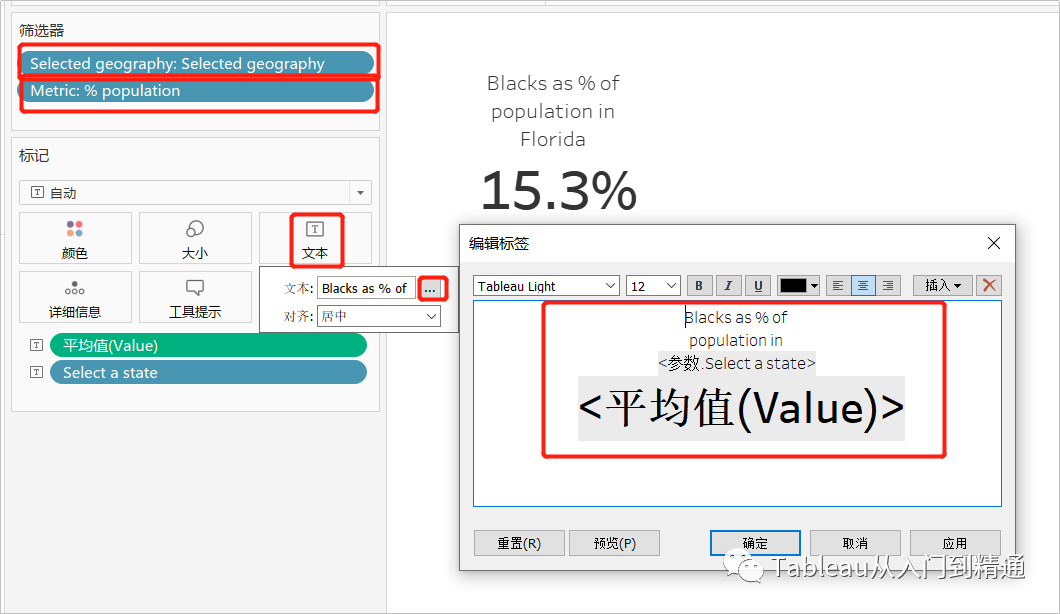

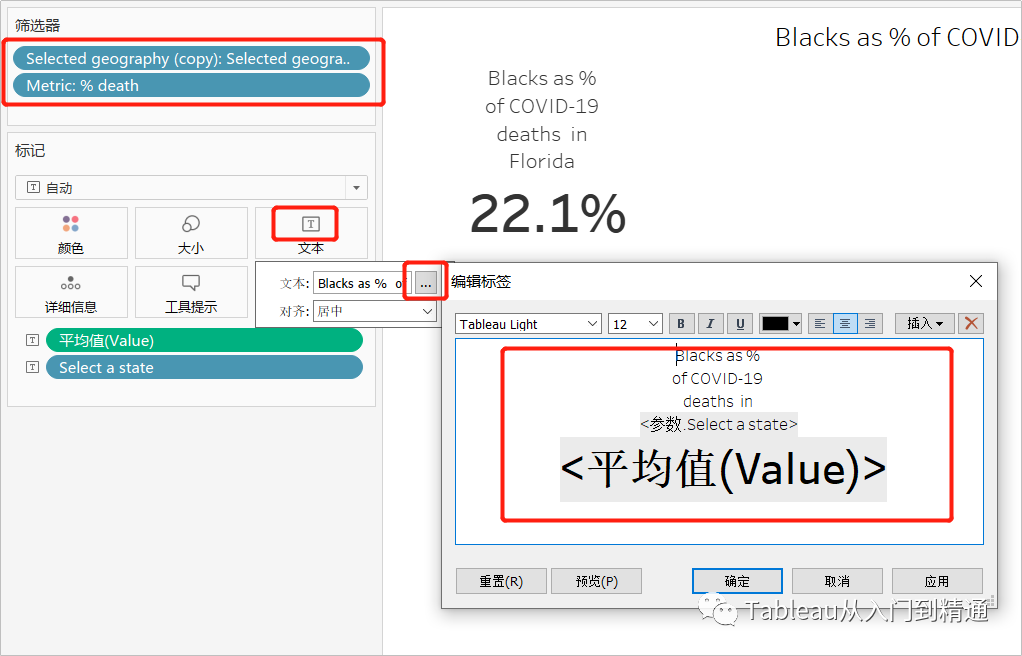

将以下内容粘贴到工具提示内。

Blacks as % of

population in

<参数.Select a state>

<平均值(Value)>

• 步骤9

新建工作表“Blacks as % of COVID-19 deaths”。

该部分我的做法与作者的做法不一样，但是差别不大，结果一样。

Value与Select a state拉到标签，红框内的筛选器要一致。

将以下内容粘贴到工具提示内。

Blacks as %

of COVID-19

deaths  in

<参数.Select a state>

<平均值(Value)>

• 步骤10

设置仪表板要点。

该部分属于仪表板美化问题，操作较为简单，在此不多啰嗦。如有小伙伴不明白，可在后台给我留言，我看到会回复的。

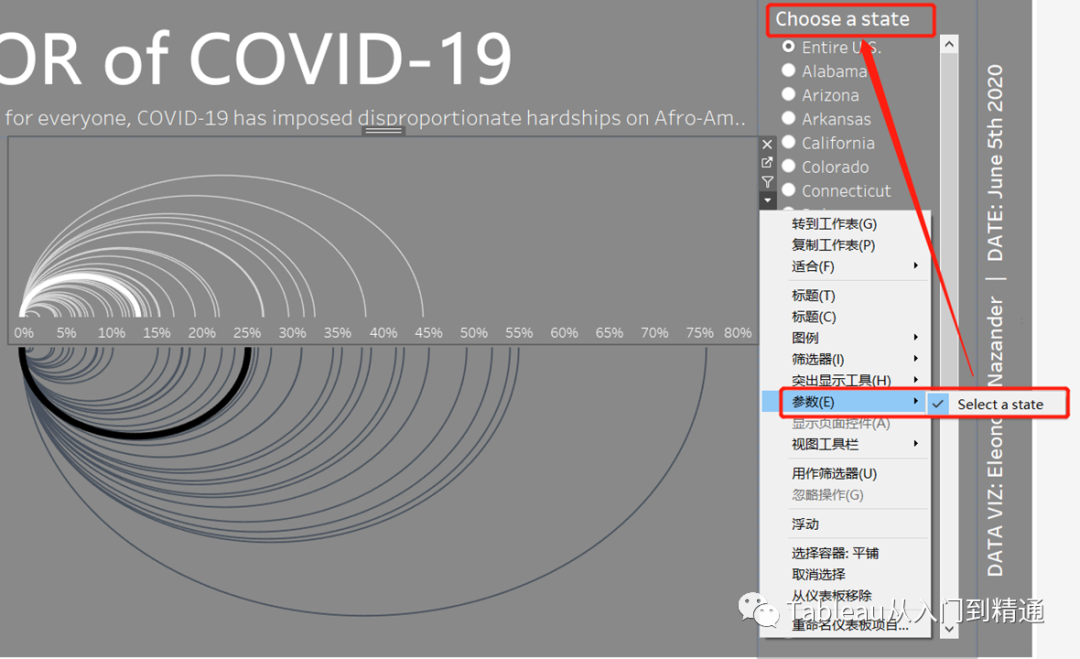

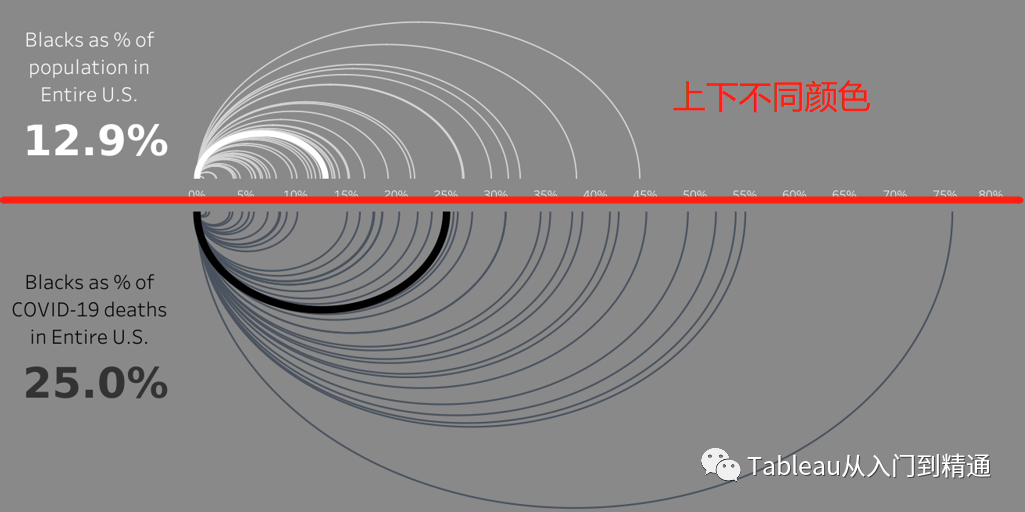

1.上下两张半圆图用不同颜色区分，颜色与左侧数值对应。且去掉所有无关网格线、标题等。

2.Choose a state：点击其中一张半圆图，选择下三角，将参数打勾。

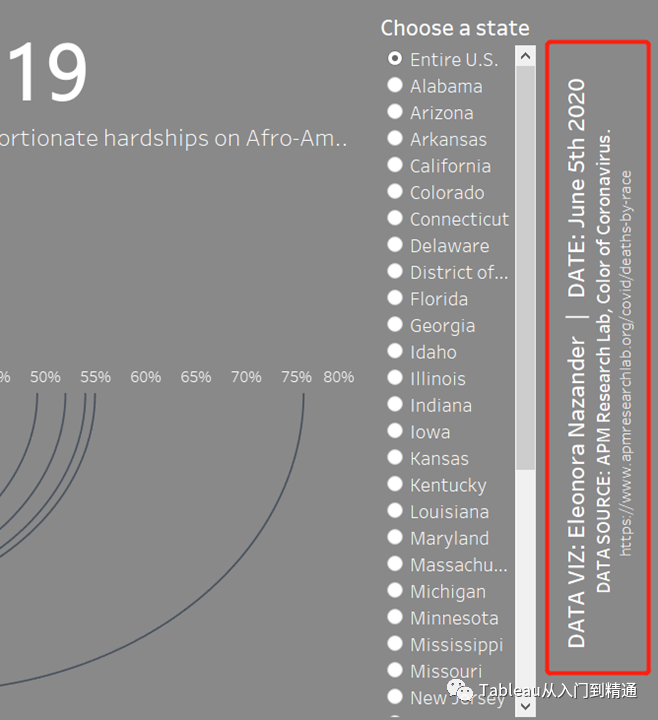

3.注明作者、数据来源等信息。

作者：Janie

公众号《溜溜笔记说》，纯干货分享
