A01-固件库开发模板

🧑‍🎓 个人主页：Silence Lamb
📖 本章内容：【固件库开发模板】

---

Silence-STM v1.0.0

基于固件库开发模板

一、前提准备

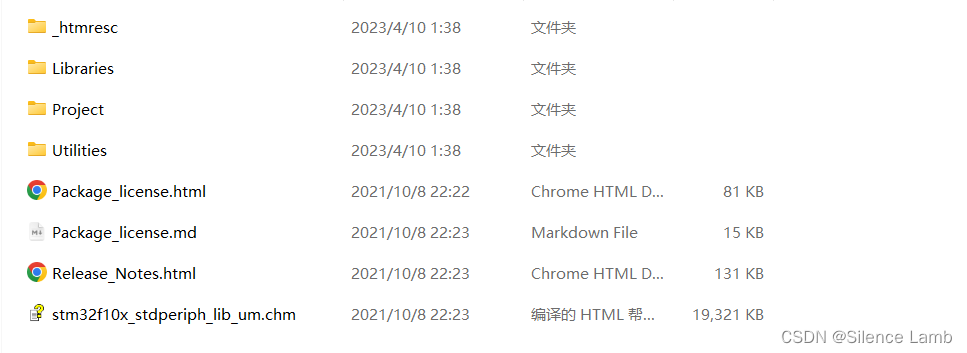

• 🚀从ST官网获取stm32f103标准例程固件库
• 🚀 参考文档

1.1🌳【新建工程】

• 🌳为了工程目录更加清晰，我们在本地新建一个“工程模板”文件夹
• 🌳在它之下再新建 6 个文件夹，具体如下

名称	作用
Doc	用来存放程序说明的文件，由写程序的人添加
Libraries	存放的是库文件
Listing	存放编译器编译时候产生的 C、 汇编 、链接的列表清单
Output	存放编译产生的调试信息、hex 文件、预览信息、封装库等
Project	用来存放工程
User	用户编写的驱动文件

1.2🌳【添加文件】

• 🌳在本地新建好文件夹后，把准备好的库文件添加到相应的文件夹下：

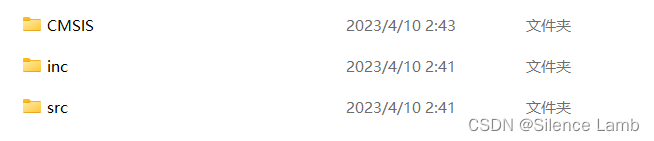

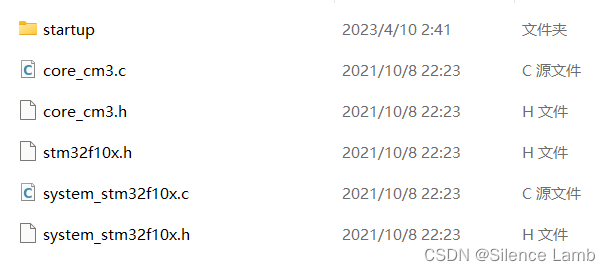

• 🌳Libraries： Template\Libraries\CMSIS


• 🌳Libraries： Template\Librariesr

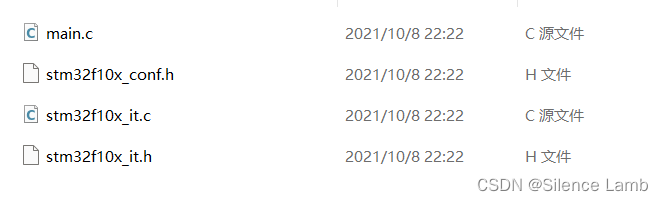

• 🌳User： main.c

#include "stm32f10x.h"

int main()
{

	while(1)
	{

	}
}

---

二、新建工程

2.1🍑【新建工程】

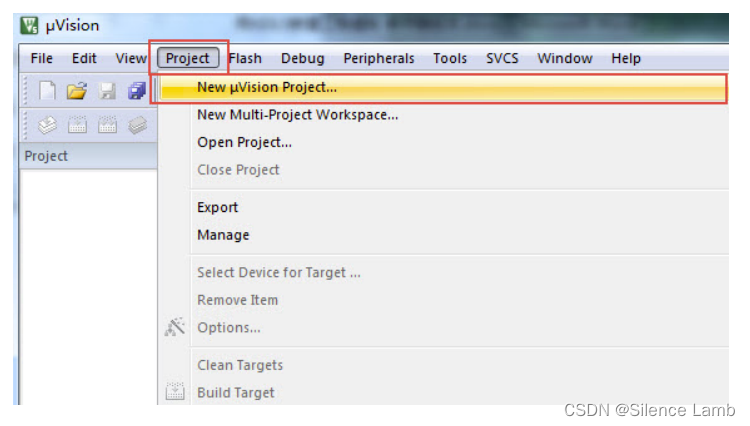

• 🍑新建工程：Template（中文是模版的意思），保存在 ProjectRVMDK（uv5）文件夹下

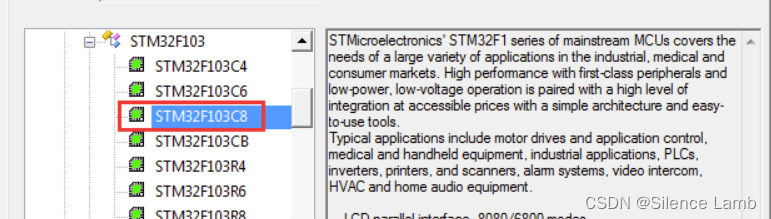

• 🍑 选择 CPU 型号：这个根据你开发板使用的 CPU 具体的型号来选择


2.2🍑【组文件夹】

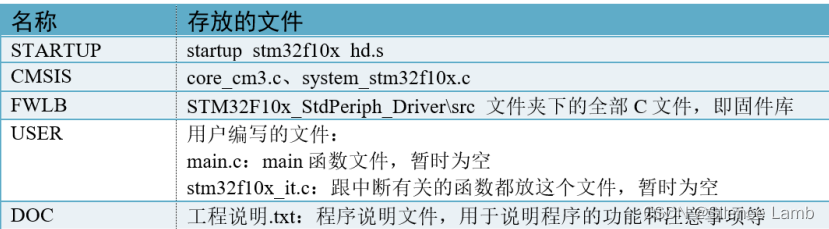

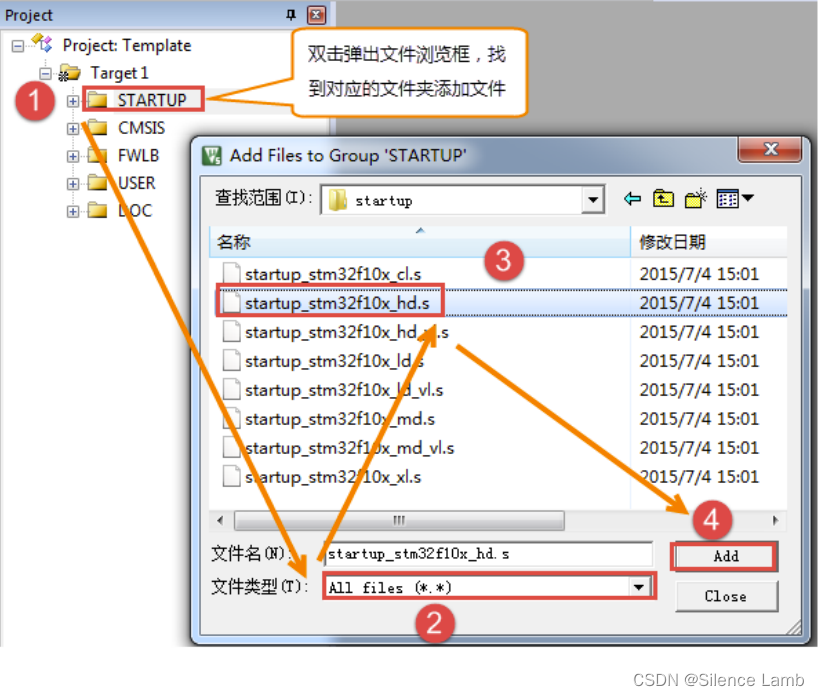

🍑在新建的工程中添加 5 个组文件夹

• 用来存放各种不同的文件，文件从本地建好的工程文件夹下获取
• 双击组文件夹就会出现添加文件的路径，然后选择文件即可

---

三、配置选项

3.1🍑【配置选项】

• 🍑Target 中选中微库“Use MicroLib”，为的是在日后编写串口驱动的时候可以使用 printf 函数

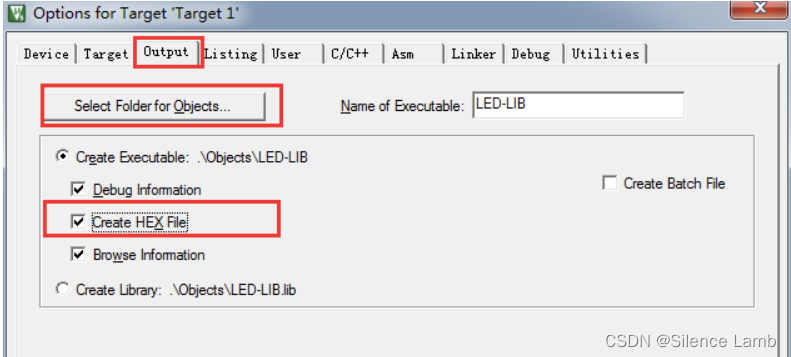

• 🍑 在 Output 选项卡中把输出文件夹定位到我们工程目录下的“output”文件夹

• 🍑如果想在编译的过程中生成 hex 文件，那么那 Create HEX File 选项勾上

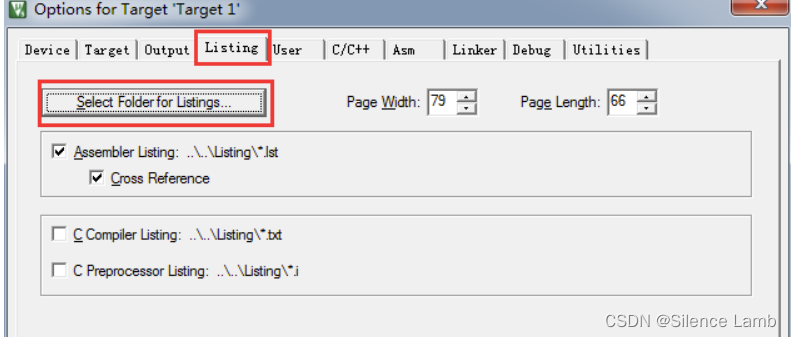

• 🍑 在 Listing 选项卡中把输出文件夹定位到我们工程目录下的“Listing”文件夹

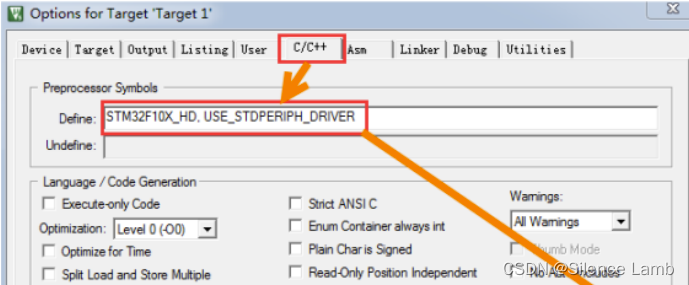

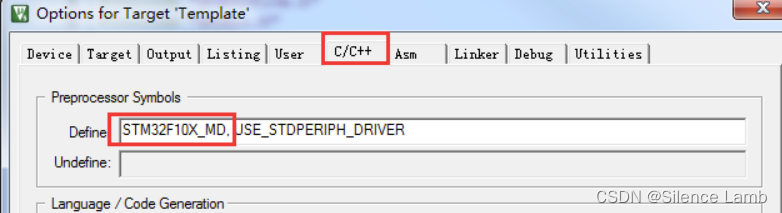

• 🍑STM32F10X_HD 宏：为了告诉 STM32 标准库，我们使用的芯片类型是 STM32 型号是大容量的，使 STM32 标准库根据我们选定的芯片型号来配置

• 🍑 USE_STDPERIPH_DRIVER 宏：为了让 stm32f10x.h 包含 stm32f10x_conf.h 这个头文件。

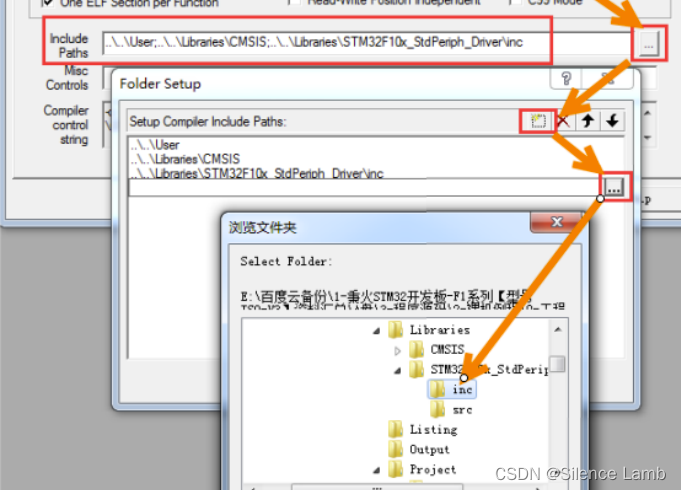

• 🍑在 C/C++ 选项卡中添加处理宏及编译器编译的时候查找的头文件路径

• 🍑如果头文件路径添加有误，则编译的时候会报错找不到头文件


• Include Paths ”这里添加的是头文件的路径，如果编译的时候提示说找不到头文件，一般就是这
  里配置出了问题。你把头文件放到了哪个文件夹，就把该文件夹添加到这里即可

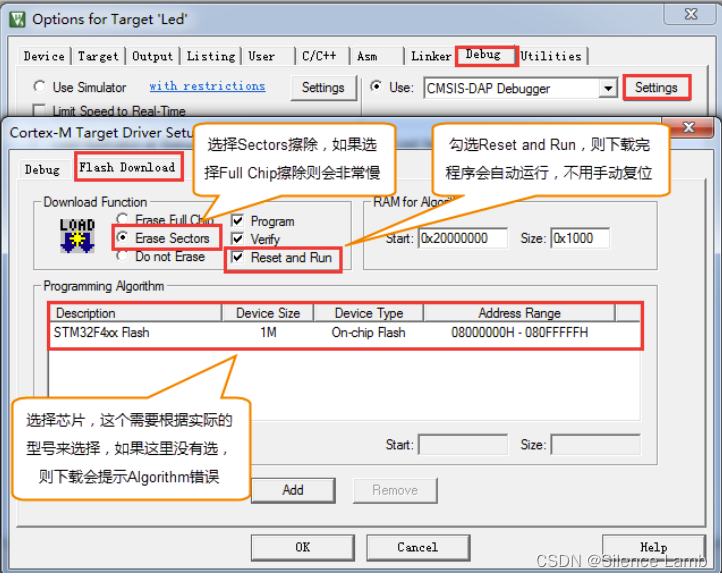

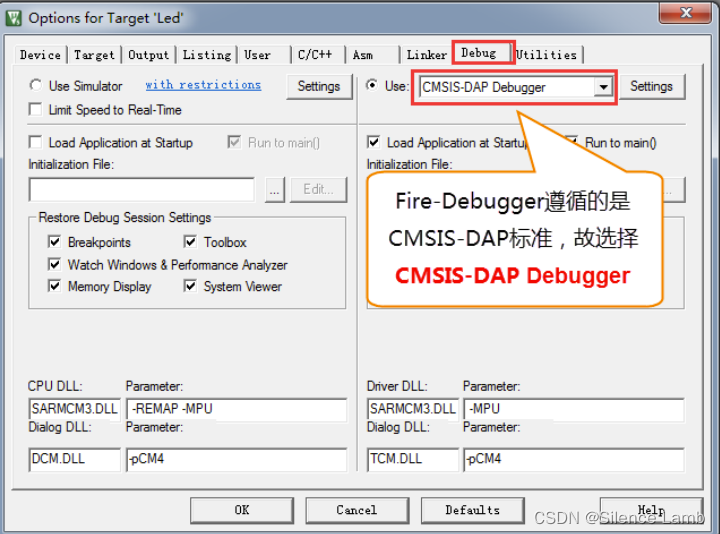

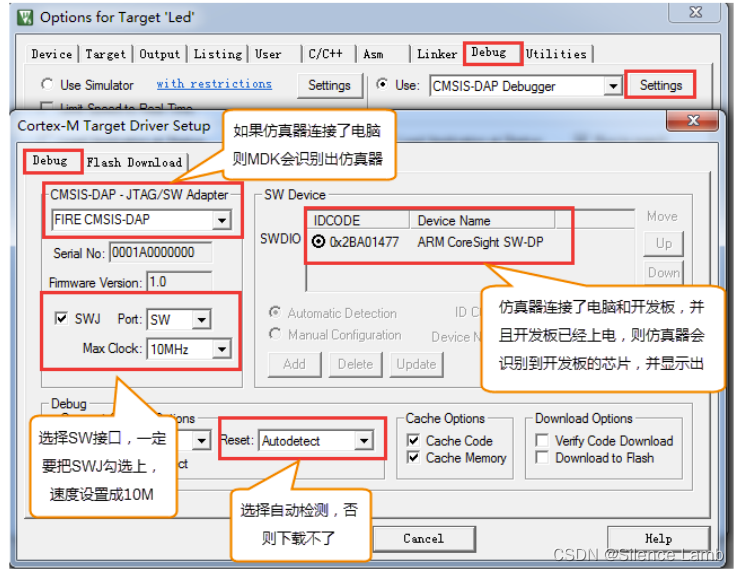

3.2🍑【仿真器配置】

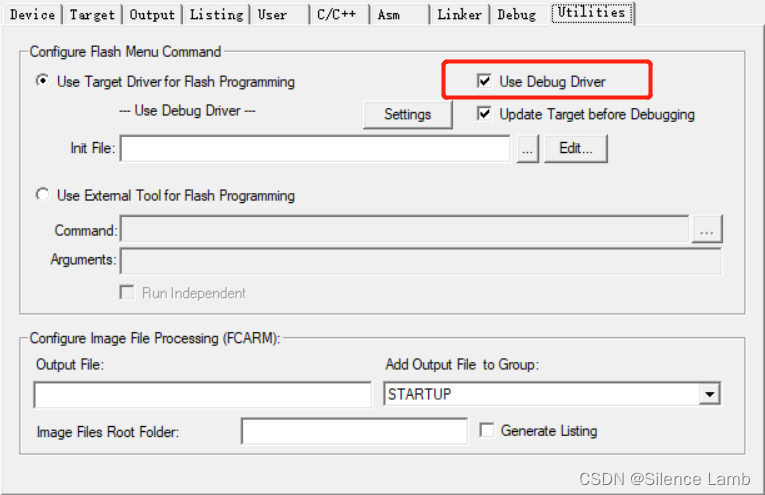

• 🍑Utilities 选择 Use Debug Driver

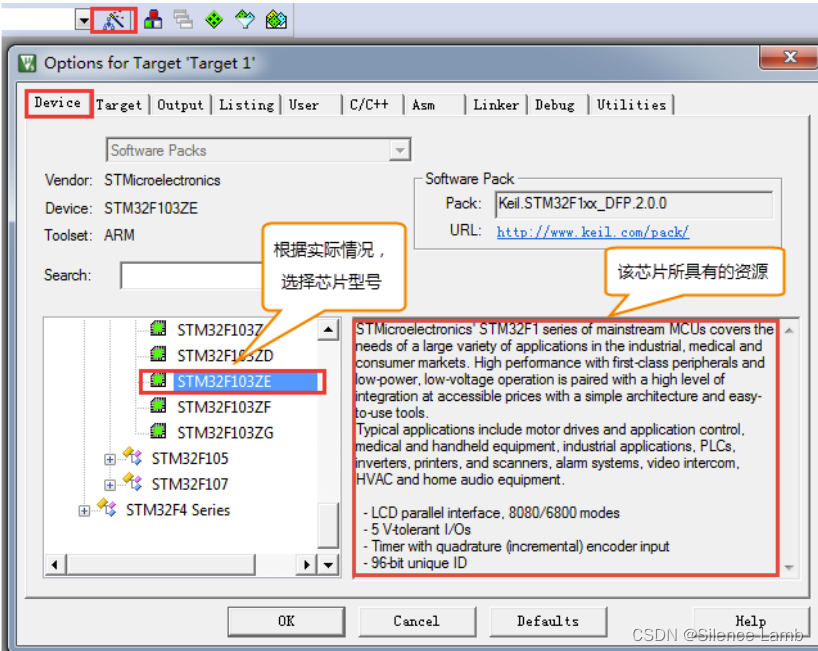

3.3🍑【CPU 型号】

3.4🍑【常见错误】

会导致报错的情况案例：

• 1、启动文件为startup_stm32f10x_md.s，C/C++的Define为 STM32F10X_HD，会报错 因为头文件定义与启动文件不一致

• 2、启动文件为startup_stm32f10x_md.sC/C++的Define为 STM32F10X_MD，驱动(Device)选择STM32F103ZE，会报错 因为STM32F103ZE系列芯片属于大容量芯片，而MD属于中容量芯片驱动文件 -
