I.三维

一、建立卫星A、B

1.新建场景

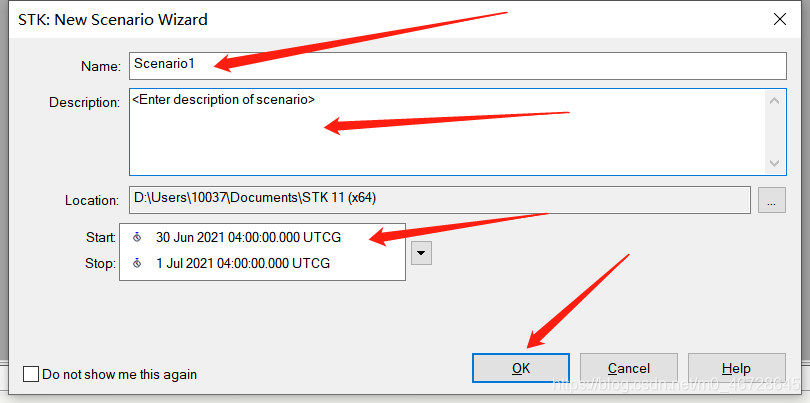

打开STK，点击Creat New Scenario，设置场景时间，点击OK。
在这里插入图片描述

2.插入卫星A、B

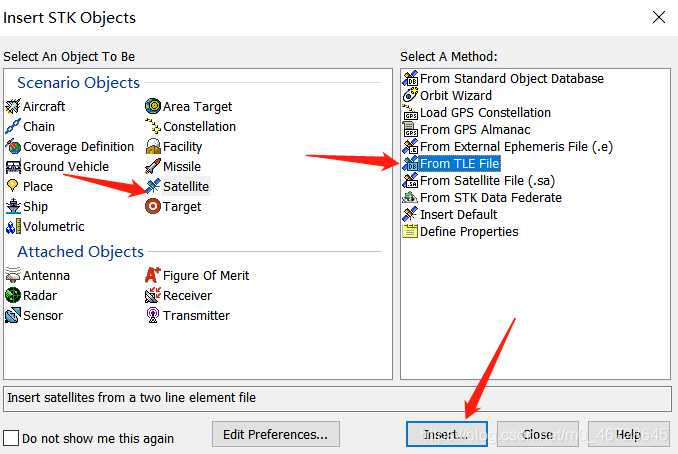

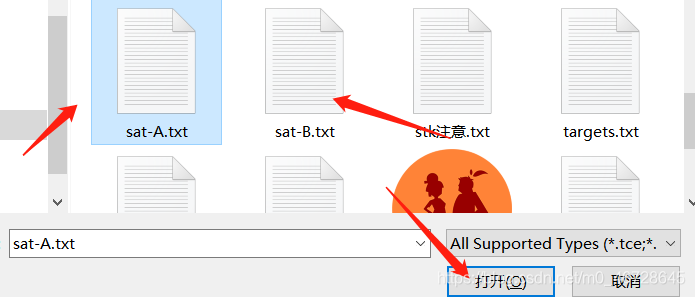

点击Insert，选择Satellite,选择From TLE File,选择卫星A的TLE文件，点击打开。
点击Time Period设置卫星period时间，点击OK，点击Insert，完成卫星A的插入。
卫星B同理。
在这里插入图片描述

二、以卫星B为中心建立VVLH坐标系

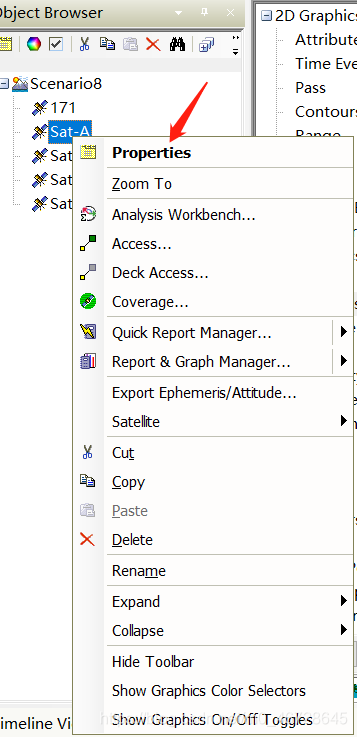

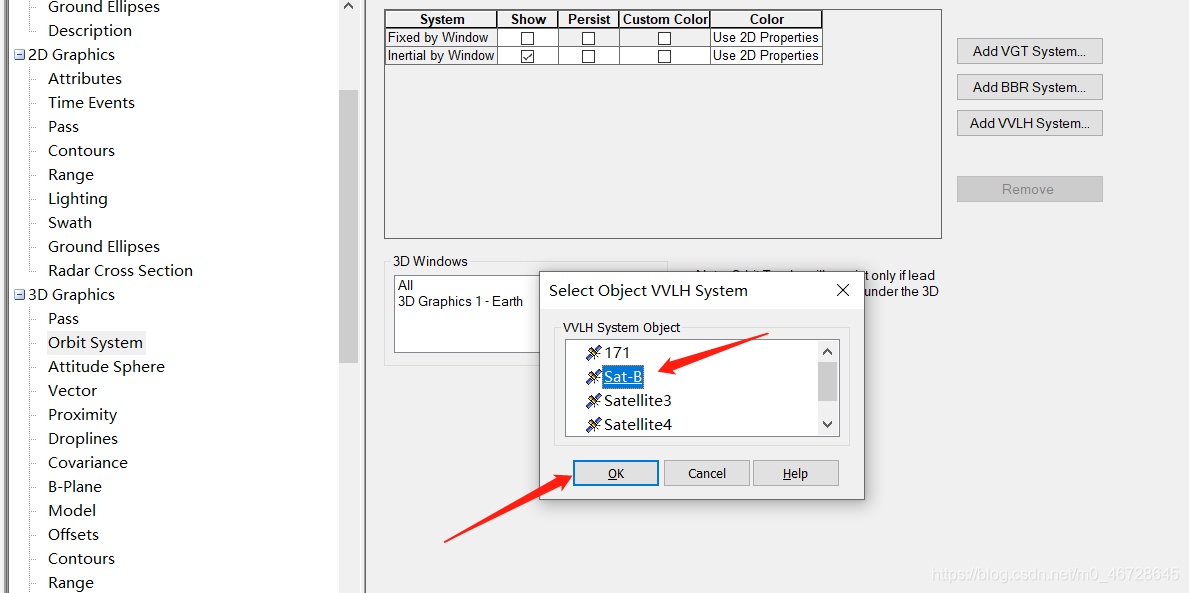

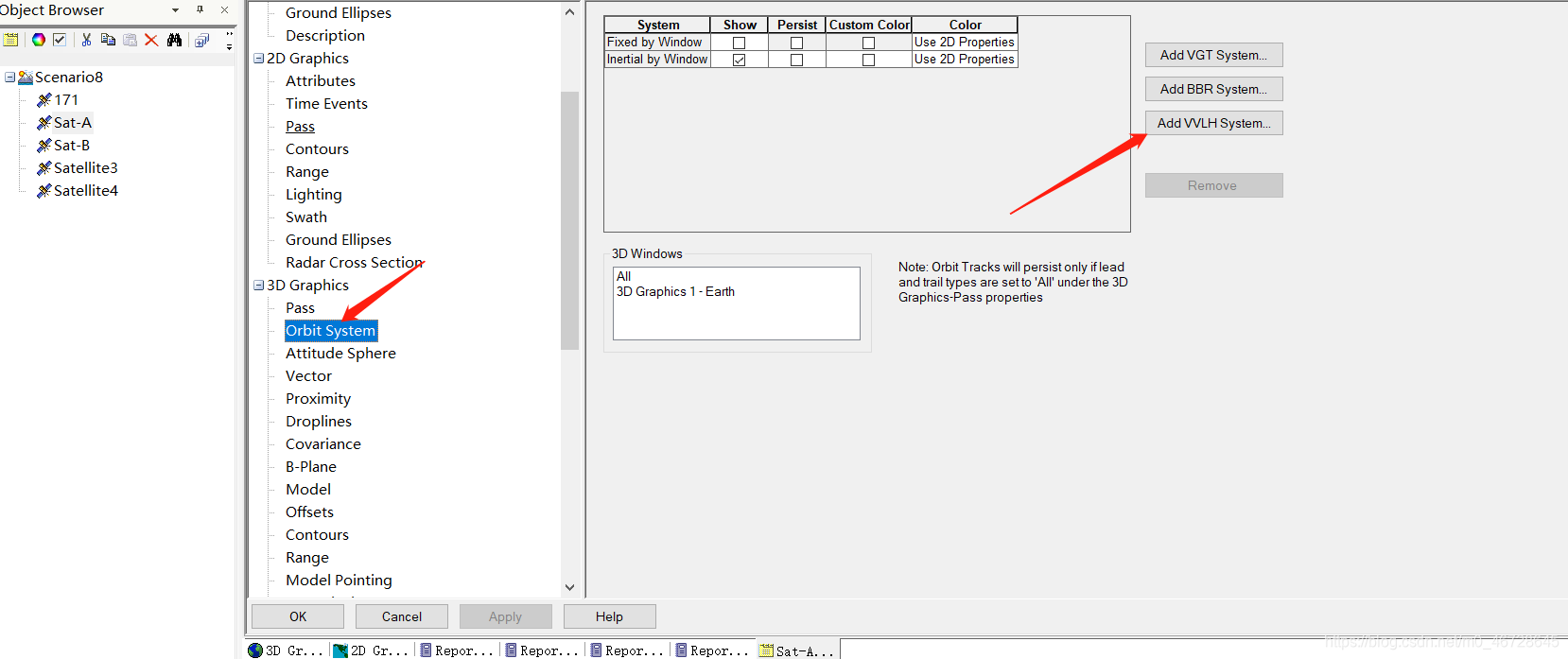

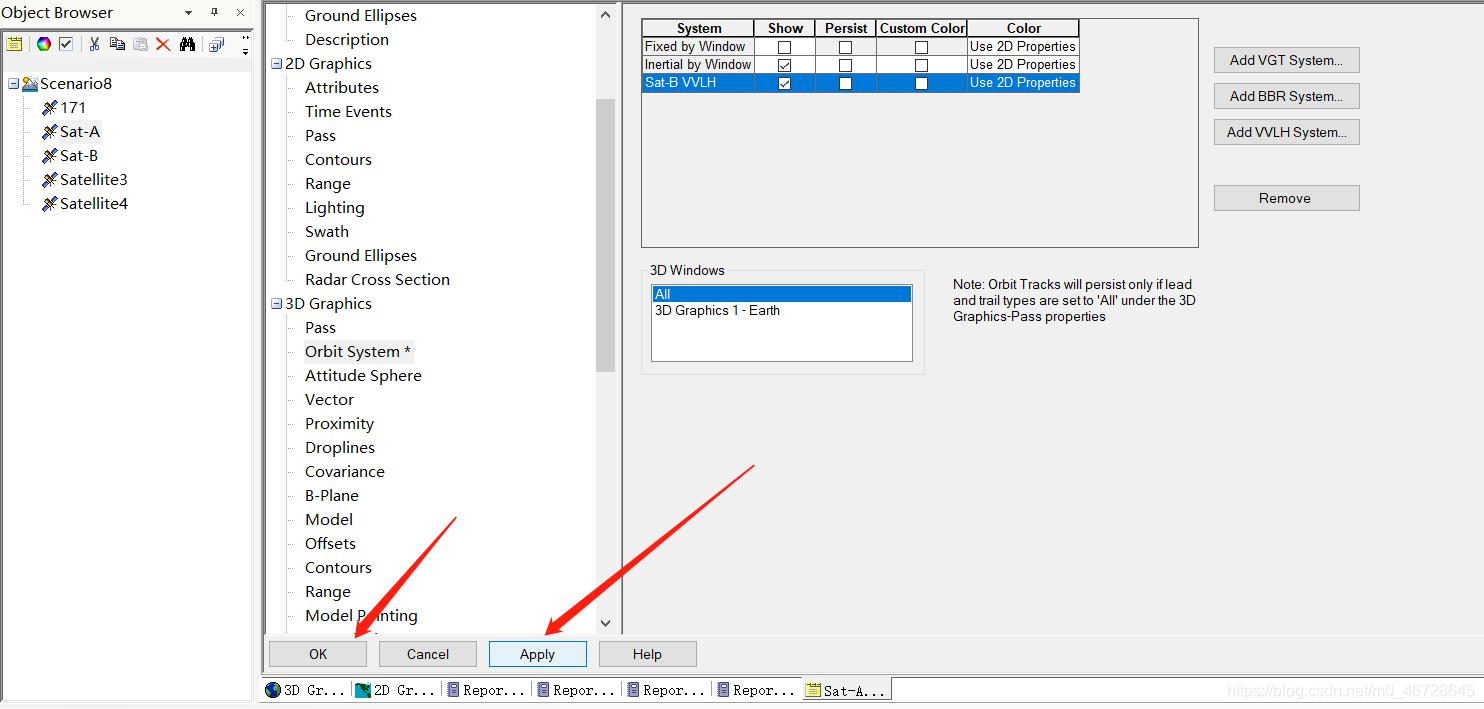

在STK左侧Object Browser栏右键卫星A，选择Properties，选择3D Graphics栏下的Orbit System，点击右侧Add VVLH System按钮，在弹窗中选中卫星B，点击OK，点击Apply应用配置，点击OK完成VVLH坐标系的建立。

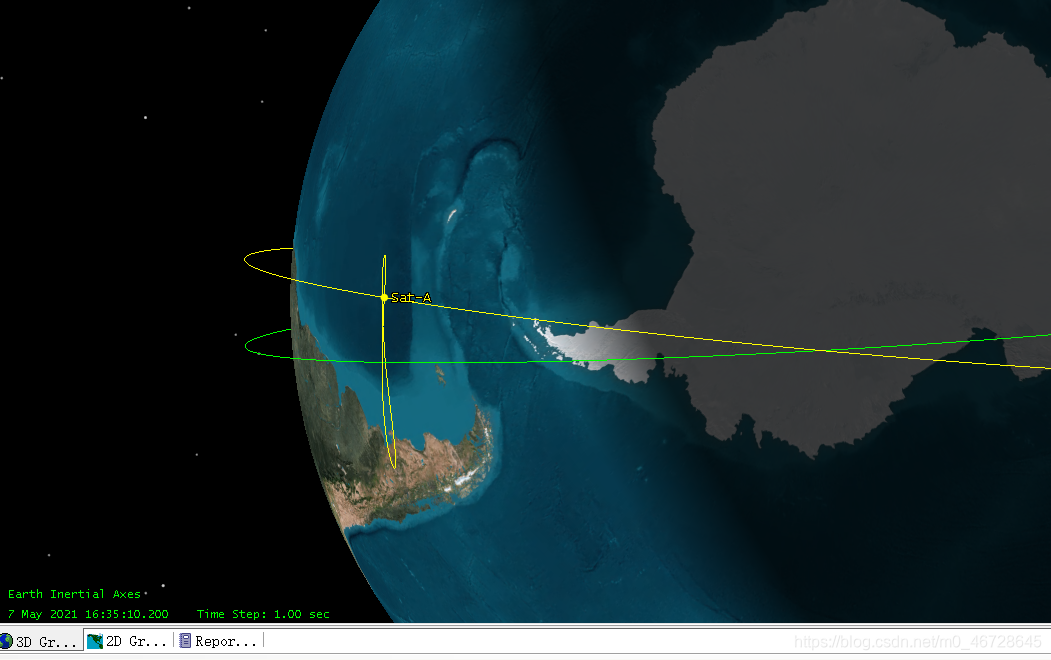

此时3D图中可以看到卫星A相对于B的轨迹。
在这里插入图片描述

三、新建B指向A的Vector

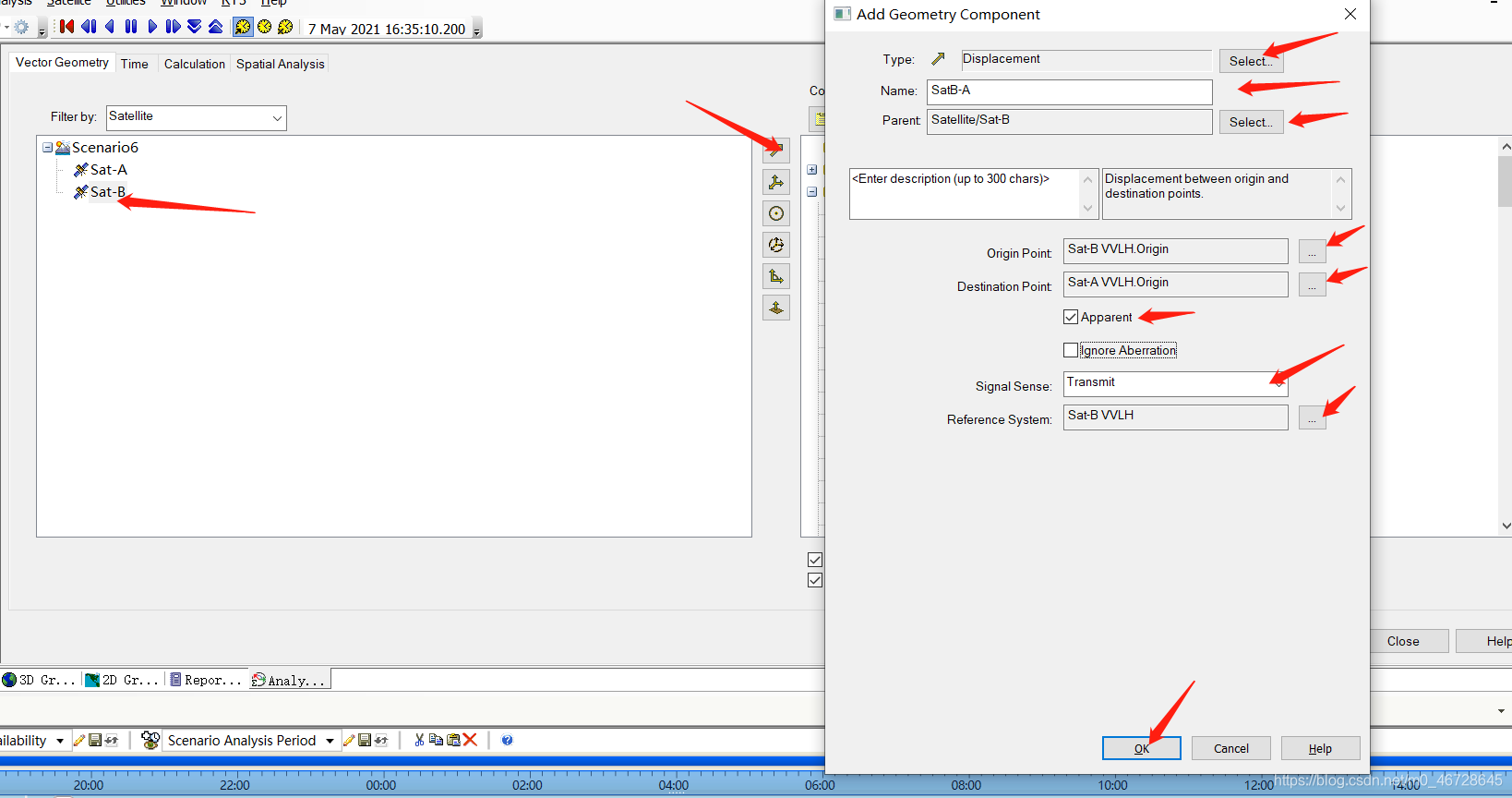

在STK右侧Object Browser栏右键卫星B，选择Analysis Workbench，选择Create new Vector按钮，选择Type为Displacement。（Name自己设置）Parent选择卫星B，Origin Point选择为卫星B的VVLH系统下的Origin，然后点击OK，完成Origin Point的选择；Destination Point选择为卫星A的VVLH系统下的Origin，然后点击OK，完成Destination Point的选择；勾选Apparent，Signal Sense选择为Transmit，设置Reference System为卫星B的VVLH，然后点击OK，完成Reference System的选择；最后点击OK，完成Vector的创建。
在这里插入图片描述

四、新建相应的报告格式

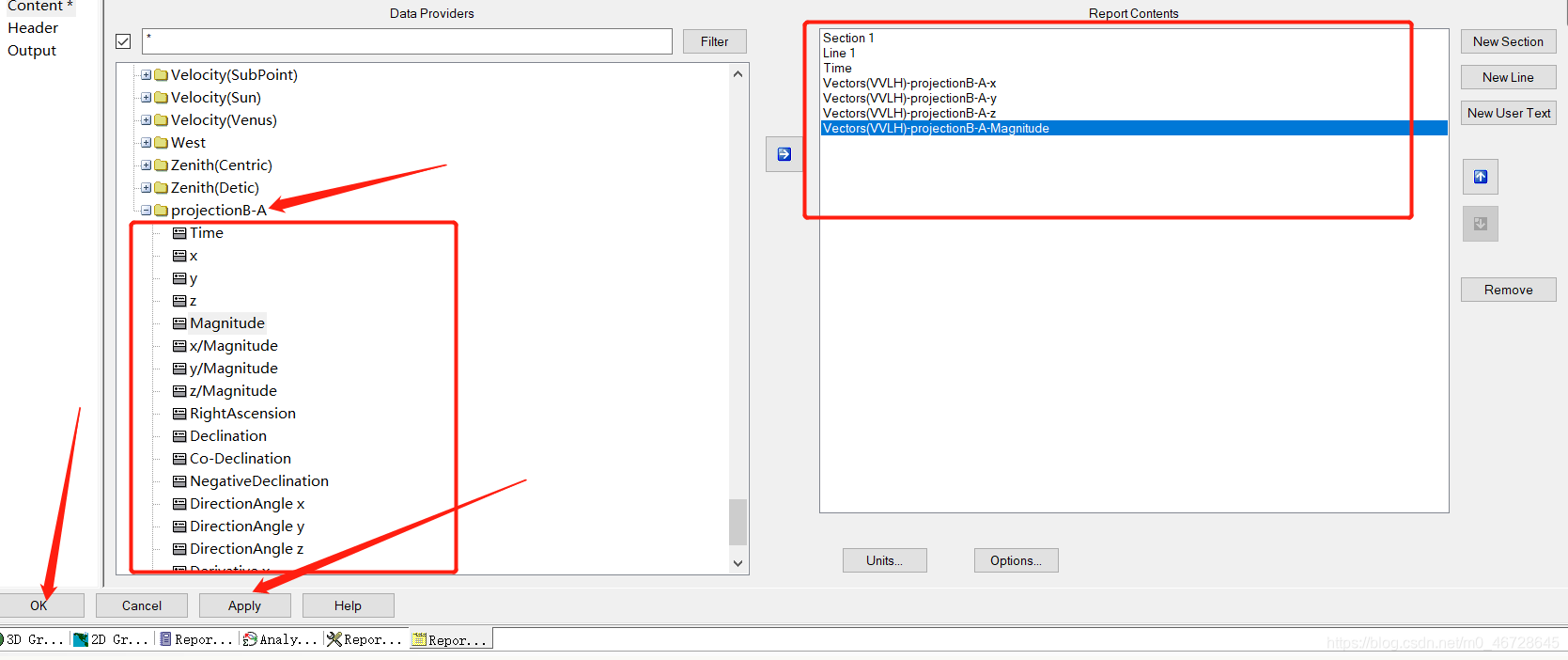

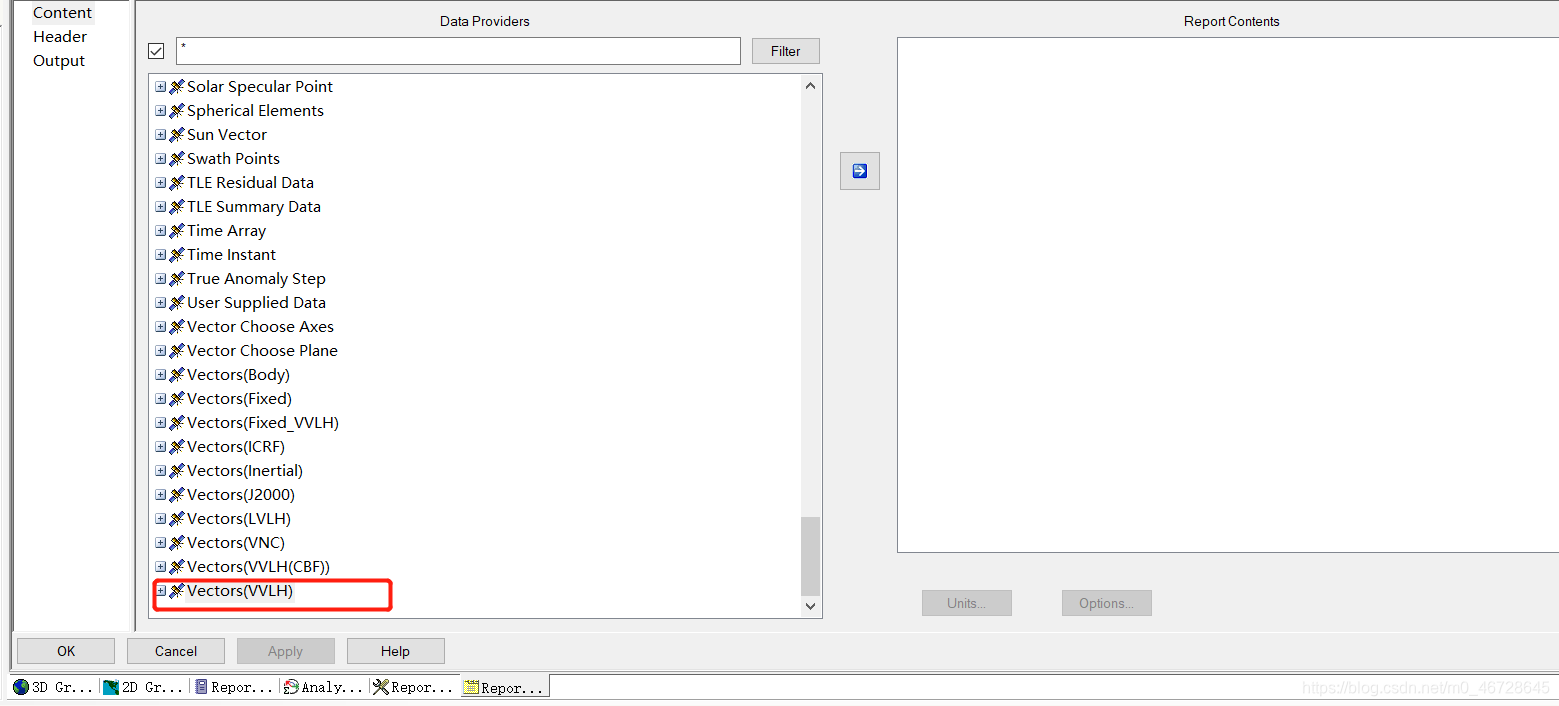

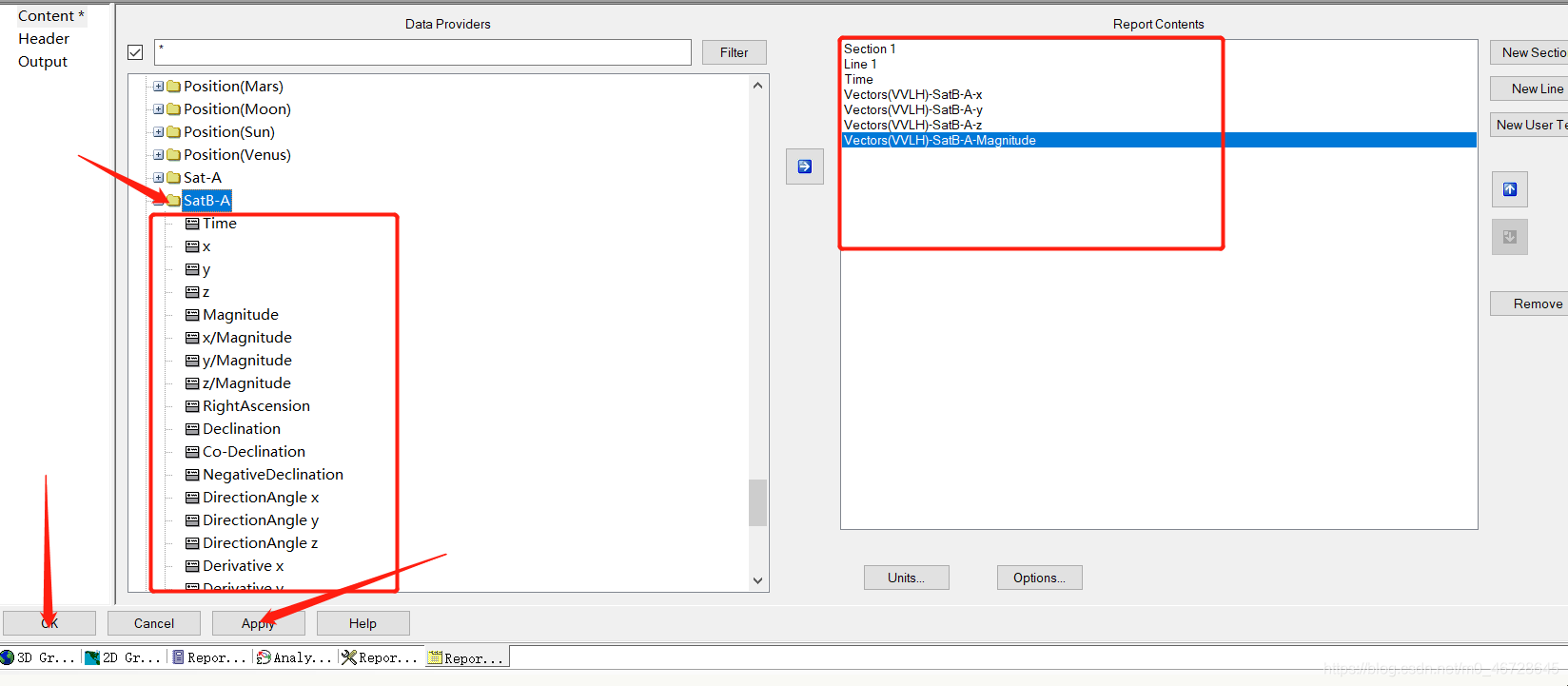

点击Report&Graph Manager按钮，点击Create new report style，设置名字，右键新建的style，选择Properties，在左侧Data Providers中选择Vectors(VVLH)选择刚才新建的Vector下的你想要输出的数据，点击Apply应用配置，点击OK完成report的格式的建立。
在这里插入图片描述

五、生成Report

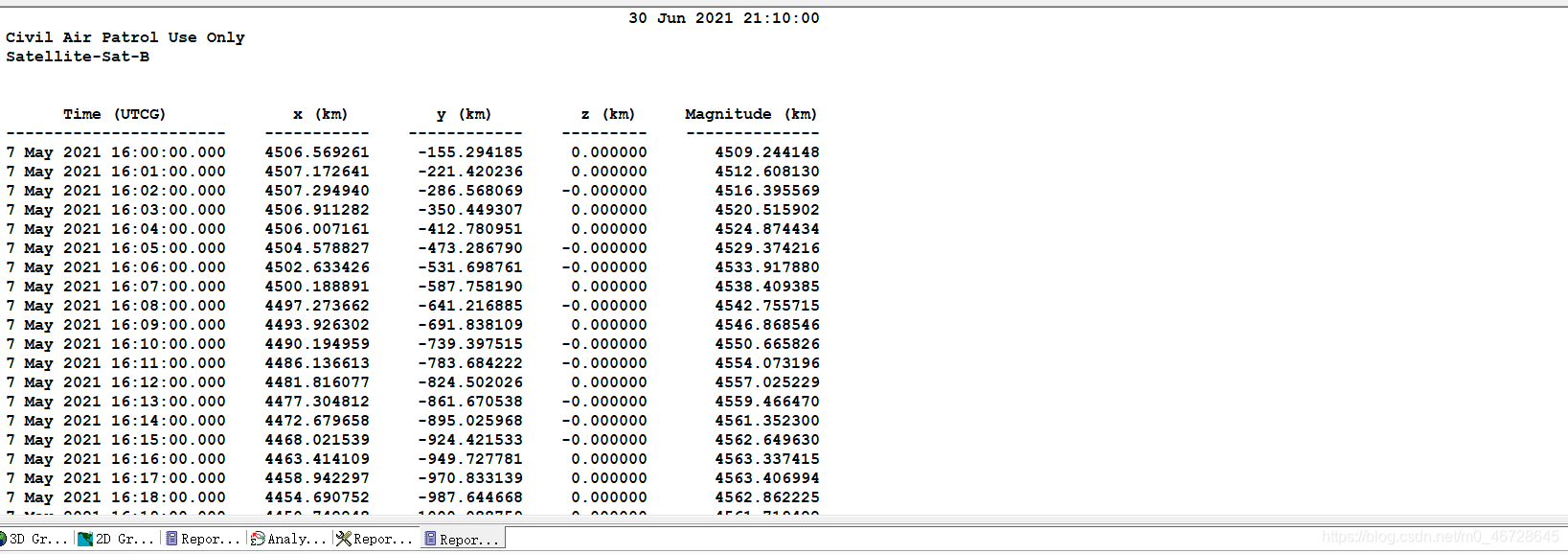

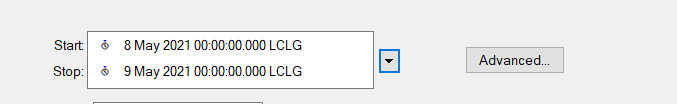

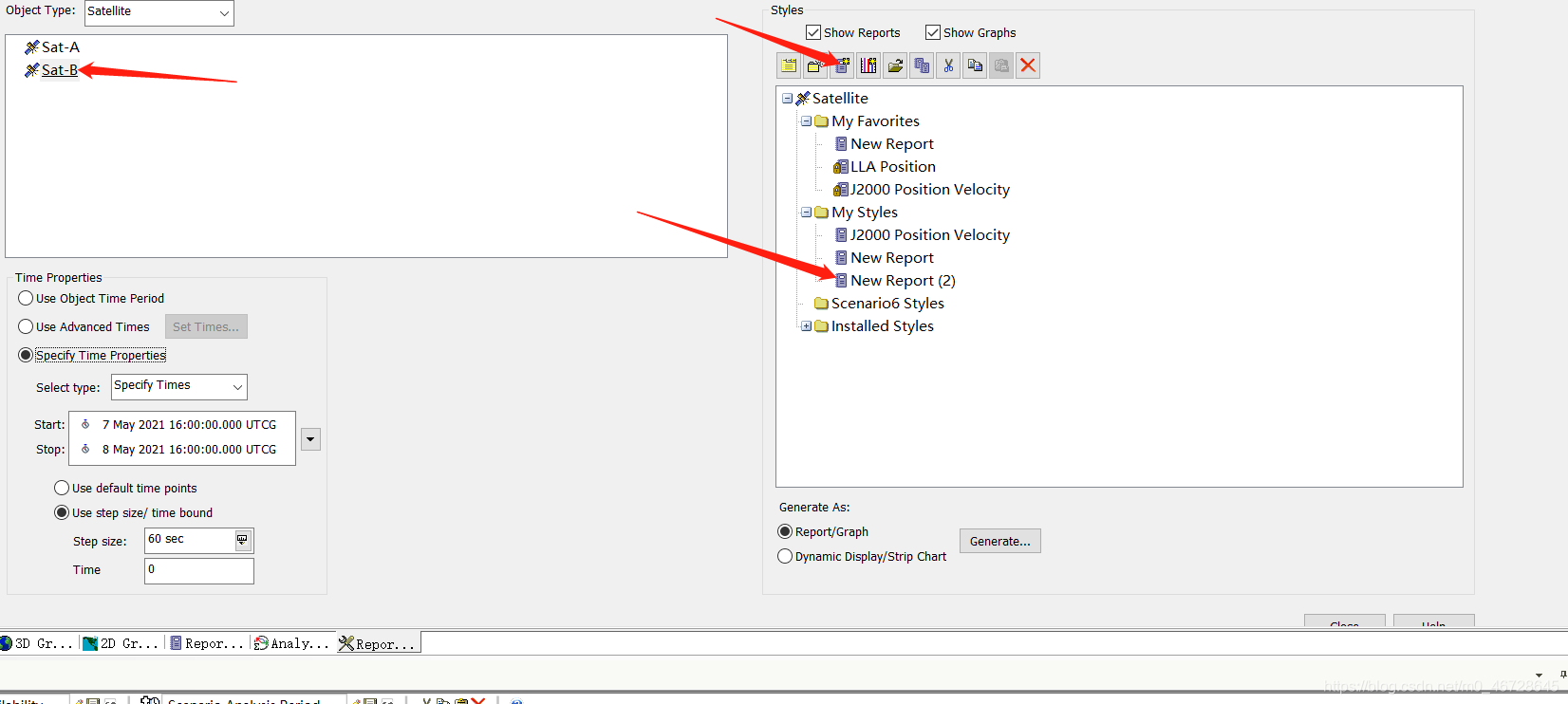

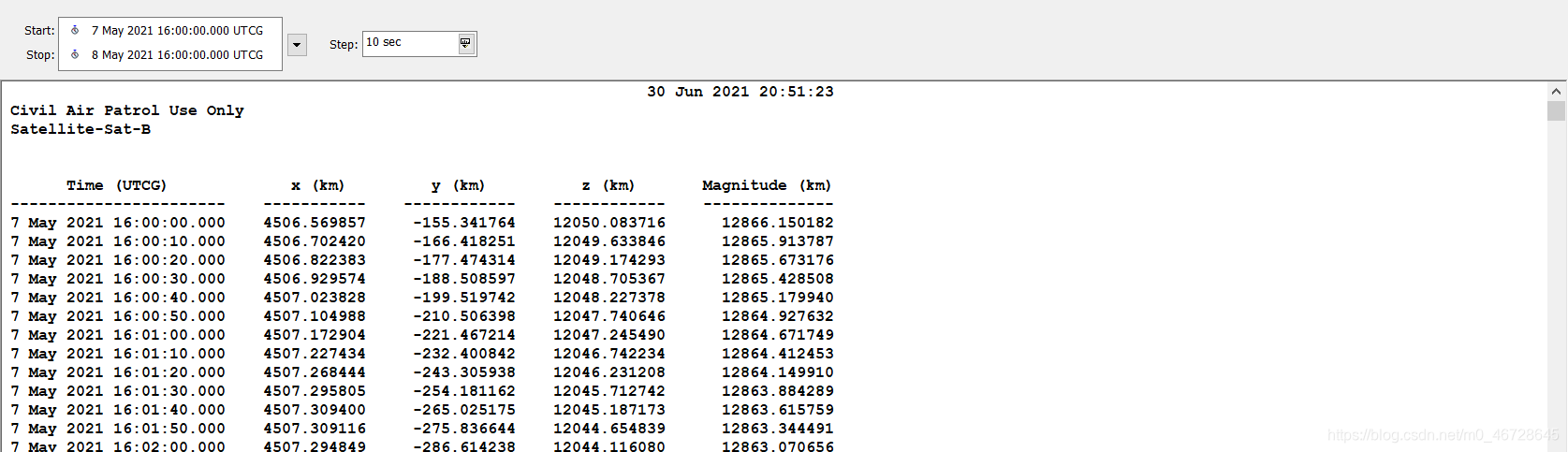

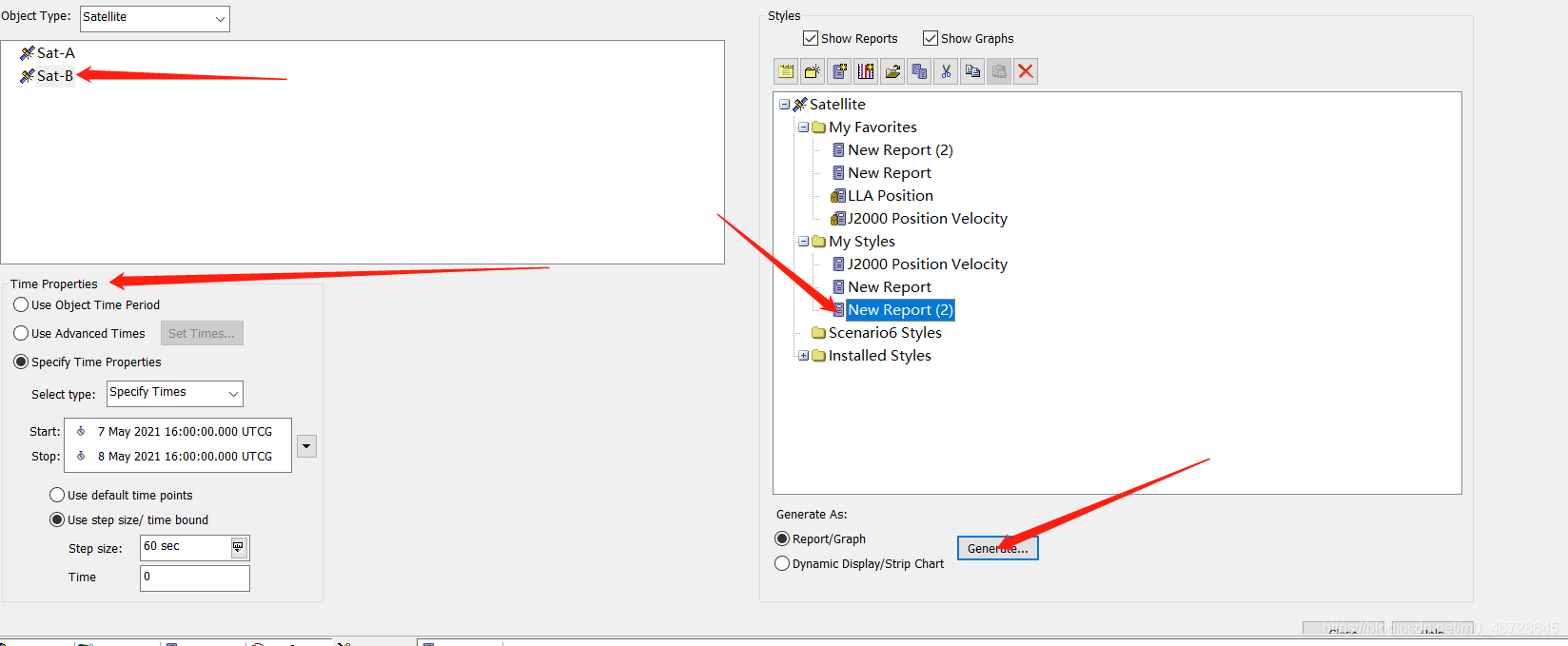

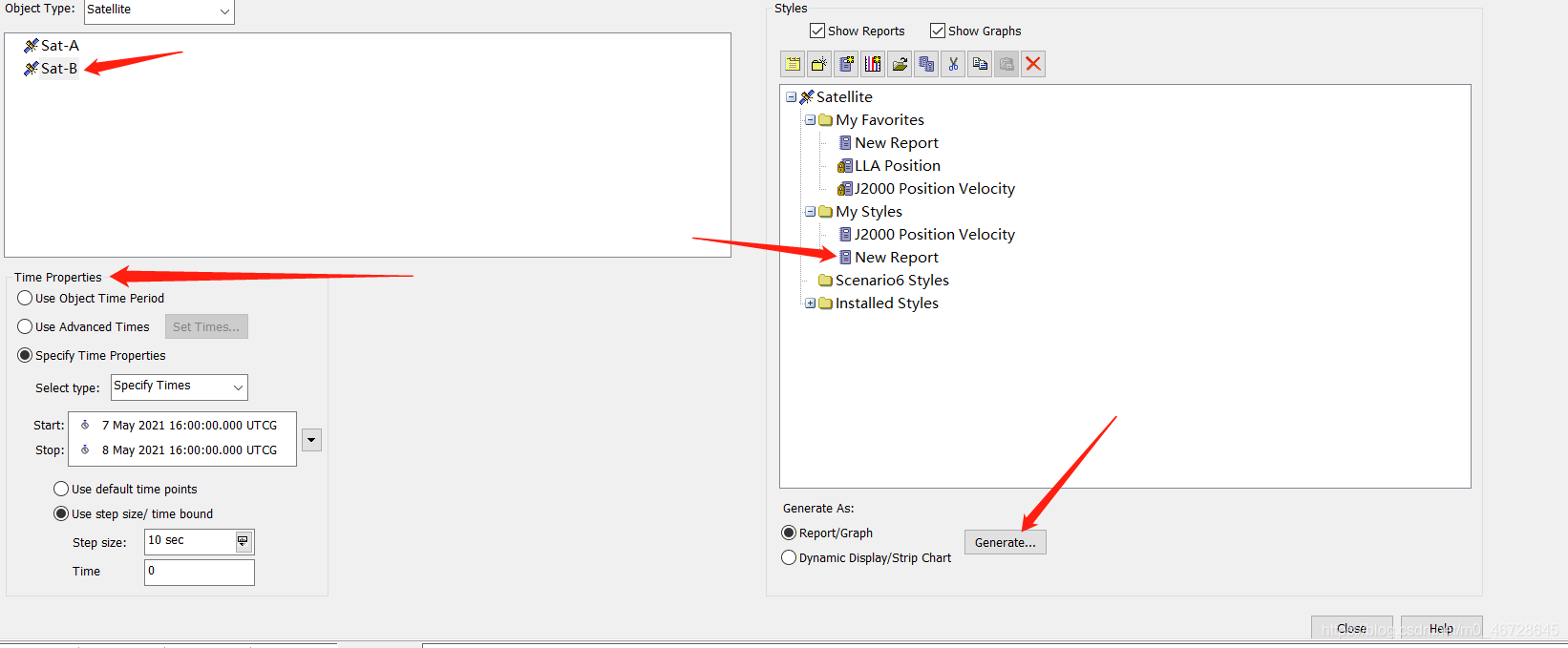

点击Report&Graph Manager按钮，选择卫星B，设置Time Properties信息，选择新建的style，点击Generate，完成报告的生成。
在这里插入图片描述

II.二维(以XOY平面为例)

一、新建Projection Vector

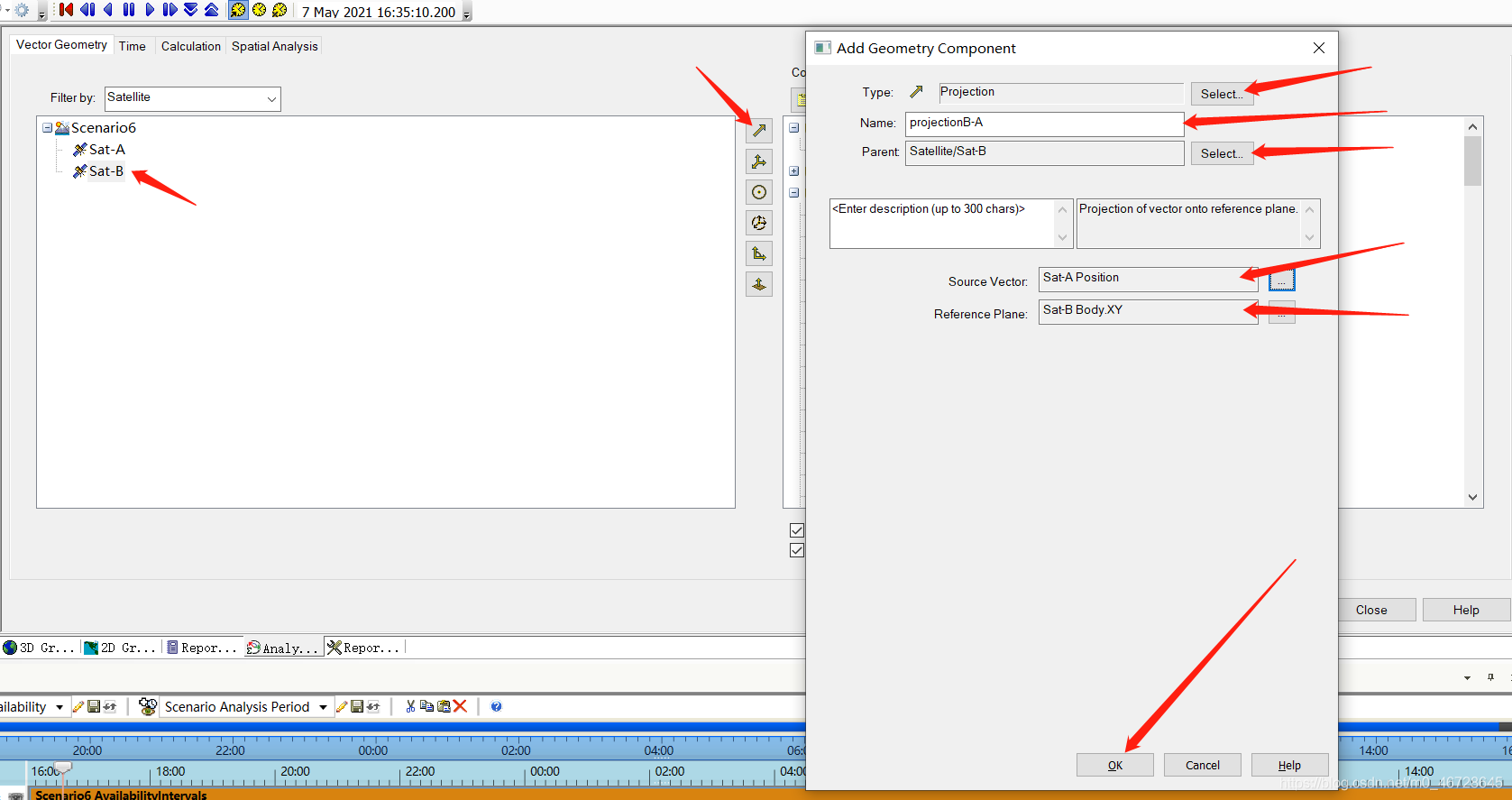

在STK右侧Object Browser栏右键卫星B，选择Analysis Workbench，选择Create new Vector按钮，选择Type为Projection。（Name自己设置）Parent选择卫星B，Source Vector选择为卫星A的Position，然后点击OK，完成Source Vector的选择；Reference Plane选择为卫星B的Body.XY，然后点击OK，完成Reference Plane的选择；最后点击OK，完成Vector的创建。
在这里插入图片描述
