技术帖 | 飞凌嵌入式AM62x核心板SPI的详解与应用

本文介绍了SPI通信总线在AM62x处理器中的应用,特别是在飞凌嵌入式OK6254-C开发板中,NORFlash通过OSPI总线工作,展示了SPI接口的高效和灵活性。同时详细讲解了SPI的工作原理、AM62x的SPI配置方法和实际应用测试。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

SPI(Serial Peripheral Interface)通信总线以其高速、全双工、同步的特性而被广泛应用,它只需要四根线就能实现数据传输,有效地节约了芯片管脚的数量,同时为PCB布局带来了空间上的优化和便捷。正因为它简单易用的特点,现在越来越多的芯片选择集成SPI通信协议。

作为TI Sitara™产品线新一代MPU产品,TI AM62x处理器特别配备了多达4路的SPI接口以及1路OSPI接口(有时也称为QSPI),丰富的SPI接口配置使得该处理器能够同时与多个设备进行通信连接,大大提高了系统的扩展性和灵活性。

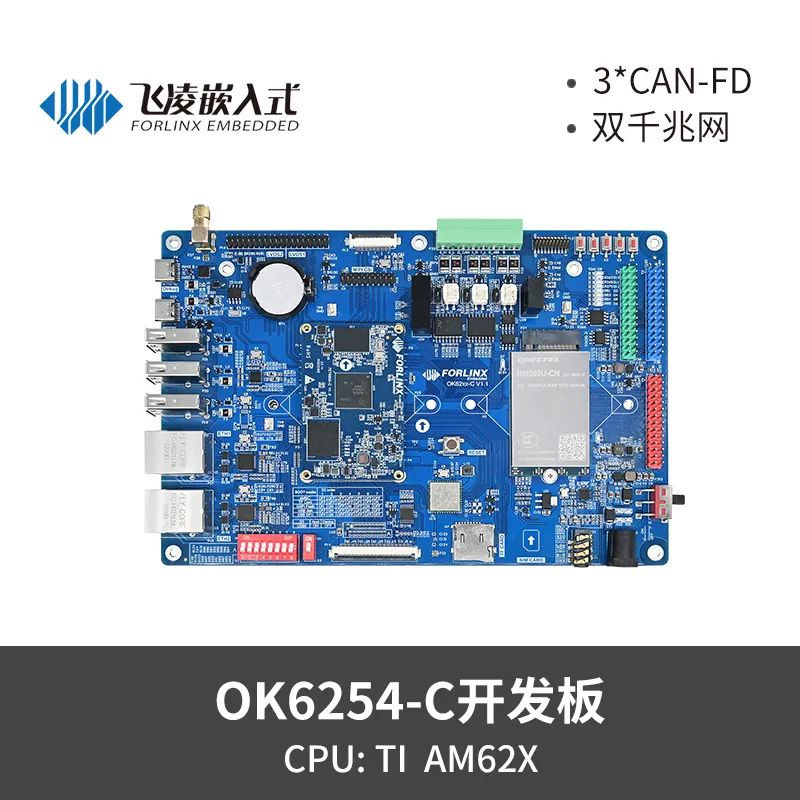

在飞凌嵌入式推出的搭载了AM62x处理器的OK6254-C开发板上,NOR Flash存储器正是通过连接到处理器的OSPI总线上进行工作的。这样的设计充分利用了SPI通信协议的高速传输和全双工特性,保证了开发板在数据处理和存储方面的效率。本文就通过OK6254-C开发板为大家介绍一下AM62x的SPI。


一、SPI的工作流程和时序

我们首先需要了解一下SPI是如何工作的——通常SPI通过4个引脚与外部器件相连:

(1) MISO:主设备输入/从设备输出引脚

该引脚在从模式下发送数据,在主模式下接收数据;

(2)
