2020.11.17

OpenLayers开发基础

OpenLayers简介

OpenLayers是一个用于开发WebGIS客户端的JavaScript包，最初是由MetaCarta公司开发，通过BSD License发行，openlayers是一个开源的项目，其设计之意是为互联网客户端提供强大的地图展示功能，包括地理数据显示与相关操作，并具有灵活的扩展机制。

Openlayers3框架结构

Openlayers将抽象事物具体化为类，其核心类是Map、Layer、Source、View，几乎所有的动作都围绕这几个核心类展开，以实现地图记载和相关操作。OpenLayers3的体系架构示意图如下图所示

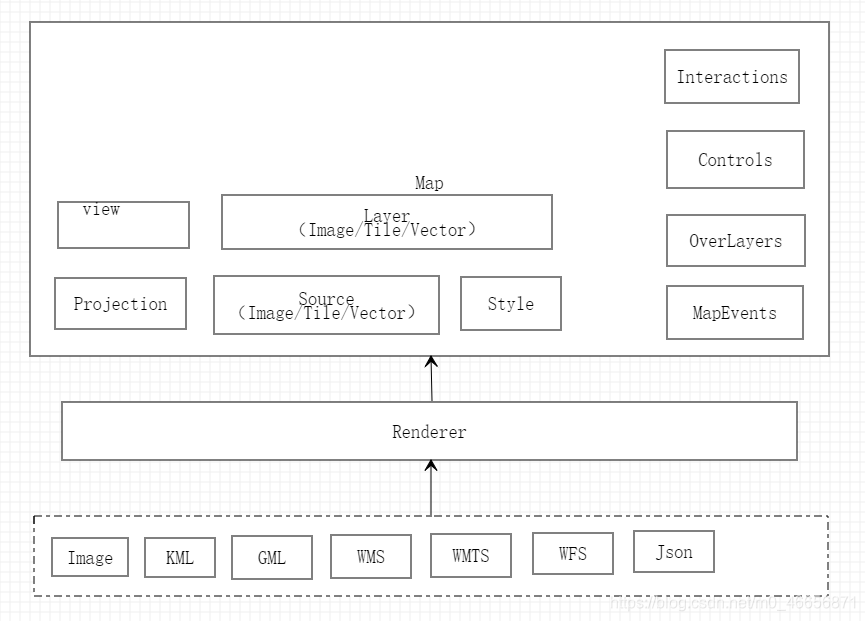

OpenLayers3体系架构示意图
由Openlayers3的体系架构示意图可见：把整个地图看作是一个容器（Map），核心为地图图层（Layer）、对应图层的数据源（Source）与矢量图层样式（Style）、地图表现相关的地图图层（View），除此之外容器中还有一些特别的层和控件（如地图交互操作控件），以及绑定在Map和Layer上的一系列待请求的事件。底层是OpenLayers的数据源，即Image、GML、KML、JSON、OGC服务资源等，均为source与format命名空间下的子类，这些数据经过Renderer渲染，显示在地图容器中的图层Layer上，其中，地图容器（Map）与图层（Layer）的渲染，提供了Canvas、DOM、WebGL三种渲染类型，分别由ol.renderer.Map与ol.renderer.Layer实现。
