GNS3测试PIX三安全域连通性的简单实验

实验目的

1.inside能够ping通dmz和outside；
2.dmz能够ping通outside；
3.outside能够ping通dmz，且能telnet到dmz。

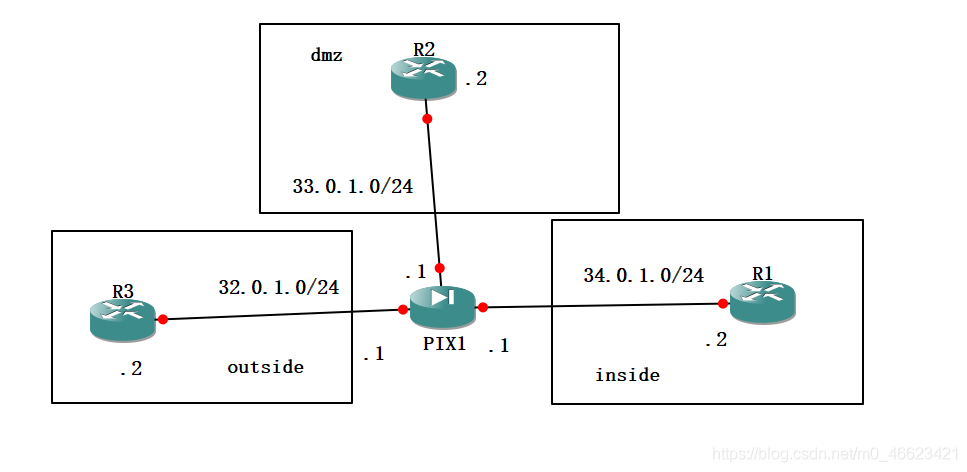

实验拓扑图

实验配置

R1(inside)

配置f0/0接口ip

R1#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#int f0/0
R1(config-if)#ip add 34.0.1.2 255.255.255.0
R1(config-if)#no sh
R1(config-if)#end

配置静态路由

R1#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)# ip route 33.0.1.0 255.255.255.0 34.0.1.1
R1(config)#ip route 32.0.1.0 255.255.255.0 34.0.1.1
R1(config)#end

R2（DMZ）

配置f0/0接口ip
