基于arduino的光敏电阻控制LED灯

最新推荐文章于 2025-02-06 16:55:27 发布

m0_46609611

最新推荐文章于 2025-02-06 16:55:27 发布

阅读量6.5k

点赞数 7

CC 4.0 BY-SA版权

文章标签：物联网硬件工程

本文链接：https://blog.youkuaiyun.com/m0_46609611/article/details/128868826

该文介绍了一个Arduino项目，通过连接光敏电阻来控制LED的亮灭。在硬件部分，需要用到ArduinoUNO板、LED、光敏电阻、面包板和杜邦线等。代码中，通过读取A0引脚上光敏电阻的模拟值，当值大于700时，LED点亮，否则熄灭。这个简单的电路实现了光照强度控制LED的功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

基于arduino的光敏电阻控制LED

思路：

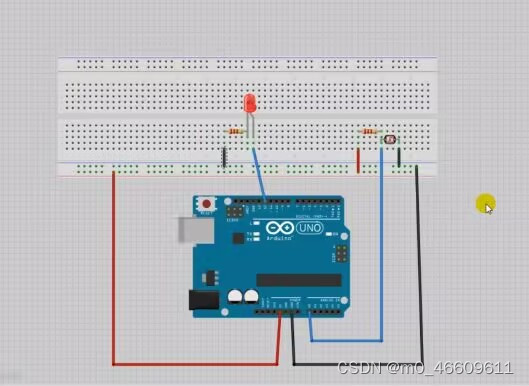

1.硬件需要arduino UNO板子，LED，光敏电阻，面包板，杜邦线若干，电阻220殴（连接LED）和10k殴各一个，电路图如下
在这里插入图片描述

代码

代码如下：

//设置全局变量y=0
int y =0;
//当Arduino控制器通电或复位后，setup函数会运行一次
void setup() {


  //串口通信初始化，每秒9600位
  Serial.begin
