IP数据报首部

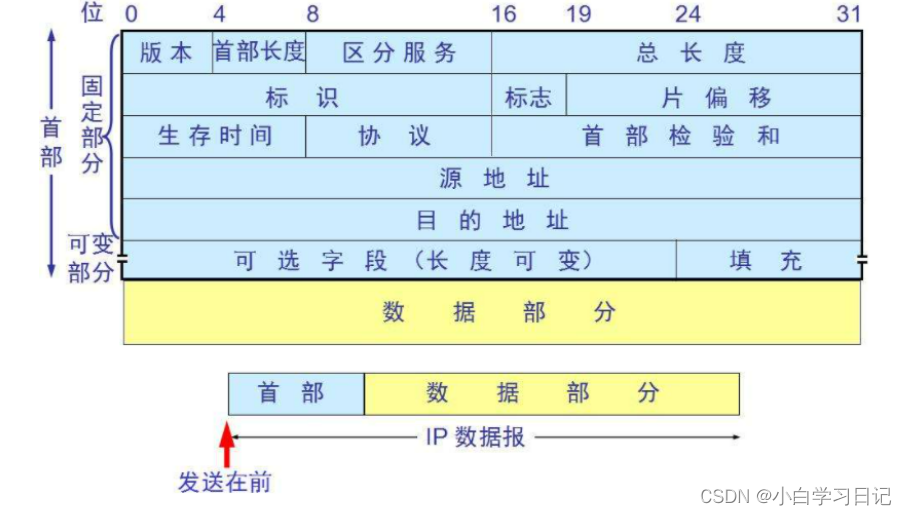

IP数据报首部字段

IP数据报首部的固定部分的各字段：

版本：占4位，指IP协议的版本。通信双方使用的IP协议版本必须一致，IPv4的版本号即为4，因此这个字段上的值也是4.

首部长度（IHL:Internet Header Length）：占4位，表明IP首部的大小，单位为4字节（32bit），最小为5

区分服务（TOS:Type Of Service）：占8位，指期望获得哪种类型的服务

总长度（Total Length）：表示IP首部与数据部分合起来的总字节数。该字段占16位，因此IP包的最大长度为65535（=2^16-1）字节

标识（ID：Identification）：占16位，用于分片重组。同一个分片的标识值相同，不同分片的标识值不同。通常，每发送一个IP包，它的值也逐渐递增。此外，即使ID相同，如果目标地址、源地址或协议不同的话，也会被认为时不同的分片

标志（Flags）：占3位，目前只有两位有意义

比特	含义
0	未使用，现在必须是0
1	指示是否进行分片（don’t fragment） 0:可以分片 1:不能分片
2	包被分片的情况下，标识是否为最后一个包（more fragment） 0:最后一个分片的包 1:分片中段的包

片偏移（FO:Fragment Offset）：占13位，用来标识被分片的每一个分段相对于原始数据的位置。第一个分片对应的值为0.由于FO域占13位，因此最多表示8192个相对位置。单位为8字节，因此最大可表示原始数据8×8192=65536字节的位置

生存时间（TTL:Time To Live）：该字段指定IP包被路由器丢弃之前允许通过的最大网段数量，指ICMP包的转发次数（跳数），当TTL=0时，就丢弃这个数据报

协议（Protocol）：占8位，指出此数据报携带的数据是使用何种协议，以便使目的主机的IP层知道应将数据部分上交给哪个处理。

协议名	协议字段值
ICMP	1
IGMP	2
TCP	6
EGP	8
IGP	9
UDP	17
IPv6	41
OSPF	89

首部校验和（Header Checksum）：占16位，也叫IP首部校验和。该字段只校验数据报的首部，不校验数据部分，用于确保IP数据报不被破坏

源地址（Source Address）：占32位，表示发送方IP地址

目标地址（Destination Address）：占32位，表示接收方IP地址

可选项（Options）：长度可变，通常只在实验或诊断时使用。包含：

• 安全级别
• 源路径
• 路径记录
• 时间戳

填充（Padding）：在有可选项的情况下，首部长度可能不是32位的整数倍，为此，通过向字段填充0，调整为32比特的整数倍
