沁恒低功耗M0单片机CH579功耗低至0.2uA——带蓝牙USB以太网等接口

下面介绍下CH579蓝牙M0单片机紧张而又刺激的降功耗体验之旅。

CH579是一颗M0内核的蓝牙MCU，带USB、以太网、LCD、ADC等各种丰富的外设接口，更重要的是还能做到超低功耗。

First step：

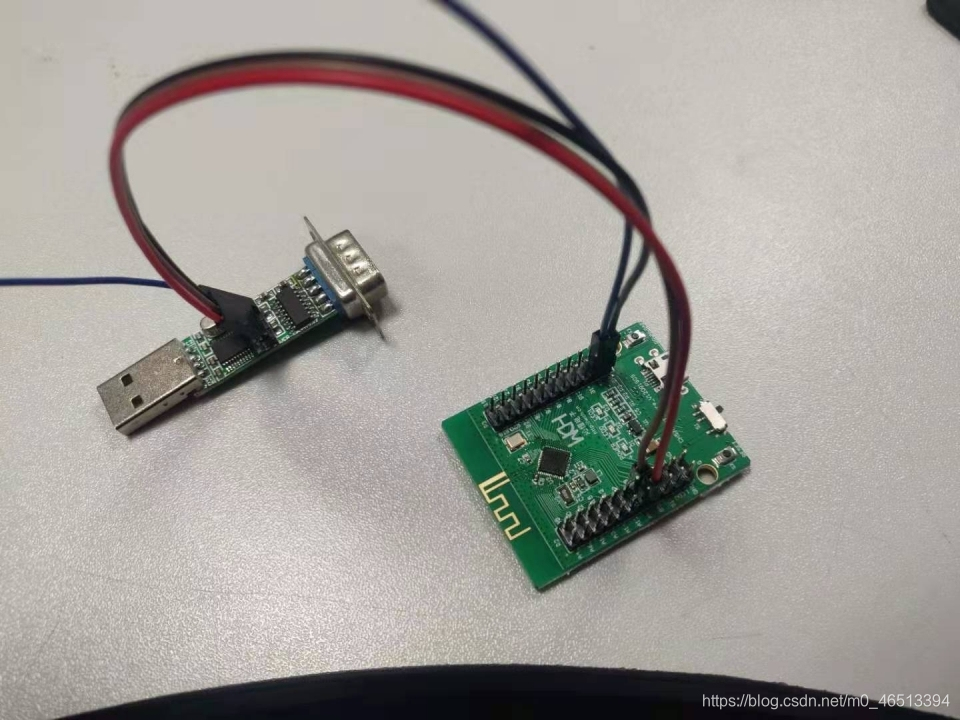

下图是CH579的最小系统板：

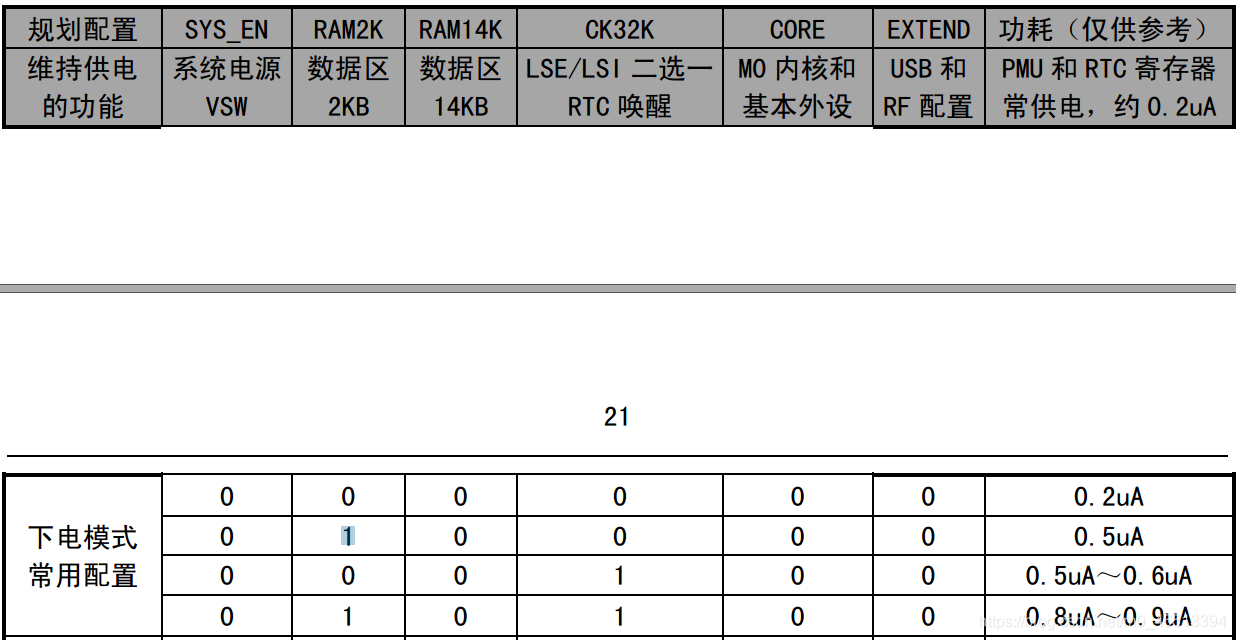

下图是CH579芯片手册关于低功耗的介绍：

CH579EVT里面的PM例程是需要的低功耗的例程，例程介绍如下：

在把编译好的固件烧进芯片后，用万用表检测电流，发现功耗竟然高达1.53mA，远远大于手册中标注的0.2uA，这是什么情况呢？

Second step：
后来经过检查板子硬件与软件程序，发现板子上的电源灯没有拆掉，以及LDO稳压芯片也没有去掉，猜测它们可能是大功耗的罪魁祸首，如图所示：
