深入理解Redis—RDB持久化

Redis是一个键值对数据库服务器；

服务器的非空数据库以及其中的键值对统称为“数据库状态”；

Redis是内存数据库，为防止进程退出数据消失，必须将数据库状态持久化到磁盘文件中；

      Redis提供RDB持久化功能，可将内存中的数据库状态保存到磁盘中；

      RDB持久化既可以手动执行，也可以根据配置服务器的配置选项定期执行，该功能可以将某个时间点上的数据库状态保存到一个RDB文件中；

      RDB持久化功能生成的RDB文件是一个经过压缩的二进制文件，服务器在启动时通过加载RDB文件还原数据库状态；

RDB文件的创建与载入

      SAVE命令、BGSAVE命令都可用于生成RDB文件；

      SAVE命令会阻塞服务器进程，直到RDB文件创建完毕为止，在服务器进程阻塞期间不能处理任何命令请求；

      BGSAVE命令会派生出一个子进程，由子进程在后台负责创建RDB文件，服务器进程继续处理命令请求；

      创建RDB文件的实际工作是底层的rdb.c/rdbSAVE函数，两个命令会以不同的方式调用该函数；（大致流程：①SAVE命令直接调用该函数进行RDB文件的生成；②BGSAVE命令，则先fork一个子进程，通过子进程调用该函数创建RDB文件，结束后向服务器进程发送信号，服务器进程阻塞处理该信号）

      RDB文件的载入工作是在Redis服务器启动时自动执行的，没有专门的命令（服务器在启动时检测到RDB文件时，便自动将其载入）

      注：AOF文件的更新频率通常比RDB文件的更新频率高，所以若服务器同时开启了AOF持久化功能，那么服务器会优先使用AOF文件来还原数据库状态；只有在AOF持久化处于关闭状态时，服务器才会使用RDB文件来还原数据库状态；

SAVE命令执行时的服务器状态

      执行SAVE命令的进程将会被阻塞从而无法处理任何命令请求；

BGSAVE命令执行时的服务器状态

      BGSAVE命令执行期间，服务器处理SAVE、BGSAVE、BGREWRITAOF三个命令的方式会与平时不同；

• BGSAVE命令执行期间，客户端发送的SAVE命令会被服务器拒绝（服务器进制SAVE命令和BGSAVE命令同时执行是为了避免父进程和子进程同时执行两个rdbSave的调用，防止产生竞争条件）
• BGSAVE命令执行期间，客户端发送的BGSAVE命令会被服务器拒绝，同时执行两个BGSAVE命令也会产生竞争条件；
• BGREWRITEAOF和BGSAVE两个命令不能同时执行：
  1. 若BGSAVE命令正在执行，则客户端发送的BGREWRITEAOF命令会被延迟到BGSAVE命令执行完毕之后再执行；
  2. 若BGREWRITEAOF命令正在执行，则客户端发送的BGSAVE命令会被服务器拒绝；

BGSAVE与BGREWRITEAOF命令实际工作虽然都由子进程执行，但并无冲突，不同是执行只是出于性能方面的考虑；

RDB文件载入时的服务器状态



      服务器载入RDB文件期间，会一直出于阻塞状态，直到载入工作完成；

自动间隔性保存

      BGSAVE命令可以在不阻塞服务器进程的情况下执行，因此Redis允许用户通过设置服务器配置的save选项，让服务器每隔一段时间自动执行一次BGSAVE命令；

      save选项设置了多个保存条件，但只要其中任意一个被满足，服务器就会执行BGSAVE命令，一般情况下，服务器配置默认的save选项：

• save  900  1                ——服务器在900秒内对数据库进行了一次修改
• save  300  10              ——服务器在300秒内对数据库进行了十次修改
• save  60   10000         ——服务器在60秒内对数据库进行了一万次修改

Notes：save选项都保存在服务器状态（redisServer）中的saveparams数组中，每个数组元素记录了一个save选项设置的值；

设置自动保存条件

      Redis服务器启动时，用户可通过指定配置文件  或者  传入启动参数的方式设置save选项；

      若用户没有手动设置该选项值，则服务器使用配置文件中默认的自动保存条件；

dirty计数器和lastsave属性

      服务器状态维护一个dirty计数器以及lastsave属性：

• dirty计数器记录了距离上一次成功执行SAVE或者BGSAVE命令后，服务器对数据库状态进行了多少次修改（增删改操作）；
• lastsave属性是一个UNIX时间戳，记录了服务器上一次成功执行SAVE或者BGSAVE命令的时间；

检查保存条件是否满足

      Redis的服务器周期性函数serverCron默认每隔100ms就会执行一次，该函数用于对正在运行的服务器进行维护，其中一项工作就是检查save选项所设置的保存条件是否已经满足；

      程序会遍历并检查saveparams数组中的所有保存条件，只要有任意一个条件被满足，就会执行BGSAVE命令；

RDB文件结构





注：“常量”使用大写标识，“变量、数据”使用小写标识；

RDB文件最开头是REDIS部分，该部分长度为5字节，保存着“REDIS”五个字符。

载入RDB文件时，通过校验文件头的这五个字来确认载入的是否为RDB文件；

db_version长度为4字节，其值是一个字符串表示的整数，该整数记录了RDB文件的版本号；

databases部分包含着0个或者任意多个数据库，以及数据库中的键值对数据；

EOF常量的长度为1字节，标识RDB文件的正文内容结束；

check_sum为8字节的无符号整数，保存着一个校验和；该校验和是程序通过对前四部分内容的计算得出的；服务器载入RDB文件时，会通过计算前四部分得出的校验和与文件尾部的check_sum值比较来检查文件是否有损坏或出错的情况；

databases部分

      RDB文件的databases部分可以保存任意多个非空数据库；

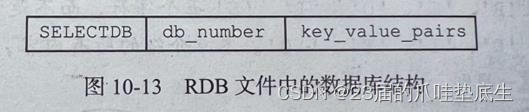

      每个非空数据库在RDB文件中都可以保存为SELECTDB、db_number、key_value_paris三个部分



• SELECTDB常量长度为1字节，当读入程序遇到该值时，将知晓即将读入一个数据库号码；
• db_number保存着一个数据库号码，根据号码大小不同，该部分长度可以为1字节、2字节、5字节；（当程序读入db_number部分之后，服务器会自动调用SELECT命令，根据读入的数据库号码进行数据库切换，使得之后读入的键值对可以载入到正确的数据库中）
• key_value_pairs部分保存了数据库中所有键值对数据，若键值对带有过期时间，则过期时间也会和键值对保存在一起；



key_value_pairs部分

      RDB文件中的每个key_value_pairs部分都保存了一个或以上数量的键值对，若键值对带有过期时间，则过期时间也会保存在内；

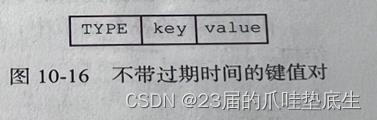

      不带过期时间的键值对在RDB文件中由TYPE、key、value三部分组成：



TYPE记录了value的类型，长度为1字节；TYPE的一些列常量代表了对象类型或底层编码，当服务器读入RDB文件中的键值对数据时，程序会根据TYPE的值来决定如何读入和解释value的数据；

Key和value分别保存了键值对的键对象和值对象：

1. 1. key总是一个字符串对象；
   2. value根据底层保存的数据类型以及内容长度的不同，保存value的结构和长度也会有所不同；

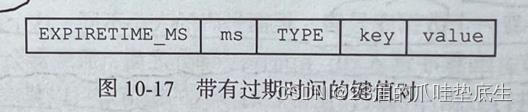

带有过期时间的键值对：



      EXPIRETIME_MS常量的长度为1字节，作用为告知程序接下来将要读入的是一个以毫秒为单位的过期时间；

      ms是一个8字节长度的带符号整数，记录着一个以毫秒为单位的UNIX时间戳，该时间戳就是键值对的过期时间；



value的编码

      RDB文件中的每个value部分都保存了一个值对象，每个值对象的类型都由与之对应的TYPE记录，根据类型的不同，value部分的结构、长度也会不同；

• 字符串对象

若TYPE的值为REDIS_RDB_TYPE_STRING，则value保存的对象类型为字符串类型，其编码可以分为REDIS_ENCODING_INT或REDIS_ENCODING_RAW；

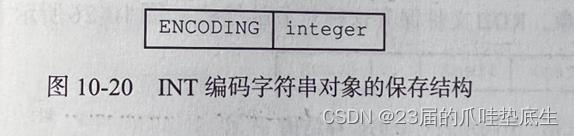

若字符串对象的编码为REDIS_ENCODING_INT，则说明对象中保存的是长度不超过32位的整数：



      ENCODING的值可以是REDIS_RDB_ENC_INT8、REDIS_RDB_ENC_INT16、REDIS_RDB_ENC_INT32三个中的一个，分别代表RDB文件使用8位、16位、32位来保存整数值interger；

      若字符串对象的编码为REDIS_ENCODING_RAW，则说明对象保存的是字符串值，根据字符串长度不同，有压缩和不压缩两种方式保存该字符串：

• 若字符串长度小于等于20字节，则该字符串值会被原样保存；
• 若字符串长度大于20字节，则该字符串会被压缩后再保存；

注：该条件是在服务器打开了RDB文件压缩功能的情况下进行，若关闭该功能，则字符串值总是以无压缩的方式保存字符串值；

无压缩存储方式：

len部分保存了字符串长度的，string部分保存了值本身；

压缩过后存储：



REDIS_RDB_ENC_LZF常量标志字符串已经经过LZF算法压缩、compressed_len保存着压缩过后字符串的长度、origin_len保存着原字符串长度、compressed_string保存着被压缩之后的字符串；

• 列表对象

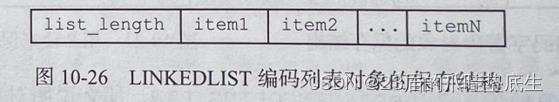

若TYPE的值为REDIS_RDB_TYPE_LIST，则value保存的是REDIS_ENCODING_LINKEDLIST编码的列表对象；



list_length记录了列表的长度，即列表保存了多少个项；

item部分为列表项，每个列表项都是一个字符串对象；

• 集合对象

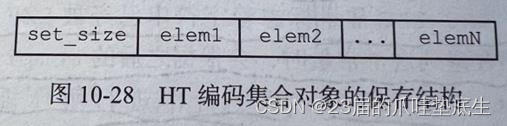

若TYPE的值为REDIS_RDB_TYPE_SET，则value保存的是REDIS_ENCODING_HT编码的集合对象，结构：





      set_size为集合的大小，记录了集合保存了多少个元素；

      elem代表集合的元素，每个元素都是一个字符串对象

• 有序集合对象

若TYPE的值为REDIS_RDB_TYPE_ZSET则value保存的是一个有序集合对象，其底层编码为REDIS_ENCODING_SKIPLIST，结构如下；



sorted_set_size记录了有序集合的大小（即该有序集合保存了多少元素）；

element为元素项，又分为成员和分值两部分，前者为字符串对象，后者为double类型的浮点数（程序在保存double分值时会先将分值转换成字符串对象，再使用保存字符串对象的方式保存该分值），结构如下：



• 哈希表对象

若TYPE的值为REDIS_RDB_TYPE_HASH，则value保存的是一个哈希表对象，其底层编码为：REDIS_ENCODING_HT；



hash_size记录了哈希表的大小（即该哈希表中保存了多少个键值对）；

key_value_pair则为具体的数据项（键值对），键和值都为字符串对象；



• INTSET编码的集合

若TYPE的值为REDIS_TYPE_SET_INTSET，则value保存的是一个整数集合对象，RDB文件保存该对象的方法是，先将整数集合转换为字符串对象，然后将该字符串对象保存到RDB文件里面；

• ZIPLIST编码的列表、哈希表、有序集合

若TYPE的值为REDIS_RDB_TYPE_LIST_ZIPLIST、REDIS_RDB_TYPE_HASH_ZIPLIST、REDIS_RDB_TYPE_ZSET_ZIPLIST，则value保存的是一个压缩列表对象，①将压缩列表转换成一个字符串对象、②将转换的字符串对象保存在RDB文件中；

分析RDB文件

      使用od命令来分析Redis服务器产生的RDB文件，该命令可以用给定的格式转存并打印输入文件；如，参数“-c”可以以ASCⅡ编码的方式打印输入文件，给定参数“-x”可以以十六进制的方式打印输入文件；

      具体使用：od  -c  xxx.rdb

重点总结：

• RDB文件用于保存和还原Redis服务器数据库状态；
• SAVE命令由服务器进程直接执行，该命令会阻塞服务器进程；
• BGSAVE命令由子进程执行，所以不会阻塞服务器进程；
• 服务器状态中会保存所有用save选项设置的保存条件，当任一保存条件被满足时，服务器会自动执行BGSAVE命令；
• RDB文件是一个经过压缩的二进制文件，由多个部分组成；
• 对于不同类型的键值对，RDB文件会使用不同的方式来保存；
