使用rip协议配置动态路由

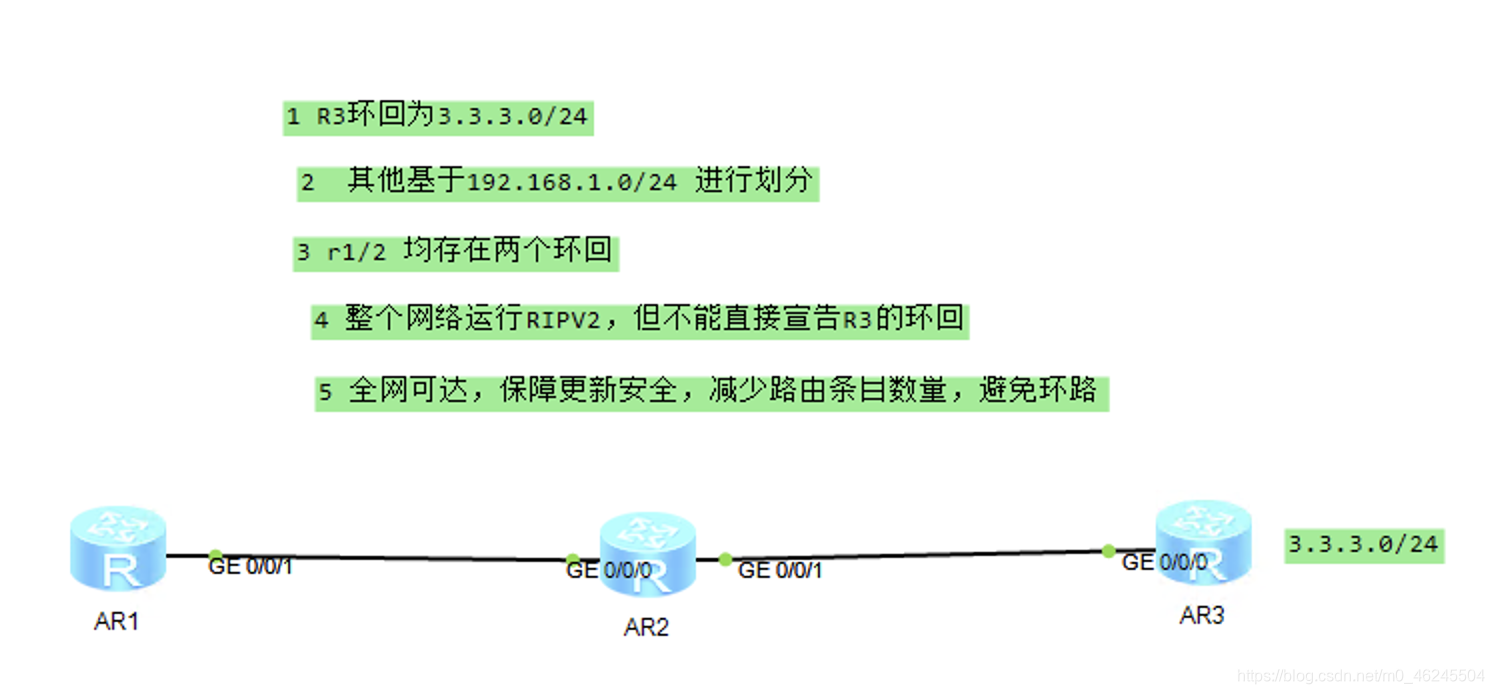

首先，除R3的环回外，其他的IP地址全部由192.168.1.0/24进行划分，且R1和R2均存在两个环回地址，对IP地址进行划分。由图中可以知道，总共有六个广播域，其中，骨干网段两条，环回网段四条。可以将整个网络划分为四个网段，即

192.168.1.0/26
192.168.1.64/26
192/168.1.128/26
192.168.1.192/26

其中，将192.168.1.0/26这个网段作为骨干网段的地址，再次进行划分，由于骨干网段每个网段只需要两个ip地址。可以将子网掩码划分为255.255.255.252，这样刚好够用，多余网段还可用作添加其他路由（仅适用于本实验，实际情况不适用）。这样，骨干网段就可以划分为：

192.168.1.0/30
192.168.1.4/30
.......
192.168.60/30

共16个网段，选取其中两个座位骨干路径的网段并将IP地址配置给路由器的接口

interface GigabitEthernet0/0/0
 ip address 192.168.1.1 30

之后就是对R1和R2环回地址的选择，可选择将之前划分的四个网段中的辖两个网段再次进行划分，每个网段划分为两个网段。即：

192.168.1.64/27       R1环回lo0的网段
192.168.1.96/27       R1环回lo1的网段
192.168.1.128/27    R2环回lo0的网段
192.168.1.160/27    R2环回lo1的网段

再将其分别配置给路由器

interface LoopBack0
 ip address 192.168.1.65  27

将每个路由器的IP地址都配置好后，接下来就是进行rip协议的启动了

rip    <进程号>

由于rip协议还存在版本问题，所以根据题目要求，启动版本2，并且，由于rip协议会自动汇总IP地址，所以，一定要手动关闭其IP汇总。

version   2
undo summary

然后进行IP地址的宣告，rip协议是根据类别区分IP地址的，所以，在宣告IP地址是不需要添加子网掩码。

network   <网络号>

对每个路由器进行宣告后，应题目要求，不对R3的环回IP进行宣告，所以可以在R3写一条基于rip协议的缺省路由。这样既不用宣告R3的环回地址，也可以达到全网可达。

[r3]rip
[r3-rip-1]default-route originate

接下来，为了防止路由黑洞和出现环路，需要给R1和R2各写一台哦空接口路由。

[r5]ip route-static  <网络号>  NULL 0

此时，所有条件还有两条未完成，
一是无法保证数据传输时的安全，需要给接口见添加安全认证。

[r1]interface GigabitEthernet 0/0/1  在和邻居连接的接口上配置
[r1-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher 123456

二是目前路右边中条目还不是最少，需要对IP地址进行手工汇总

[r1]interface GigabitEthernet 0/0/1
[r1-GigabitEthernet0/0/1]rip summary-address 192.168.1.64    255.255.255.192

至此，题目要求全部完成。
