稳定性分析

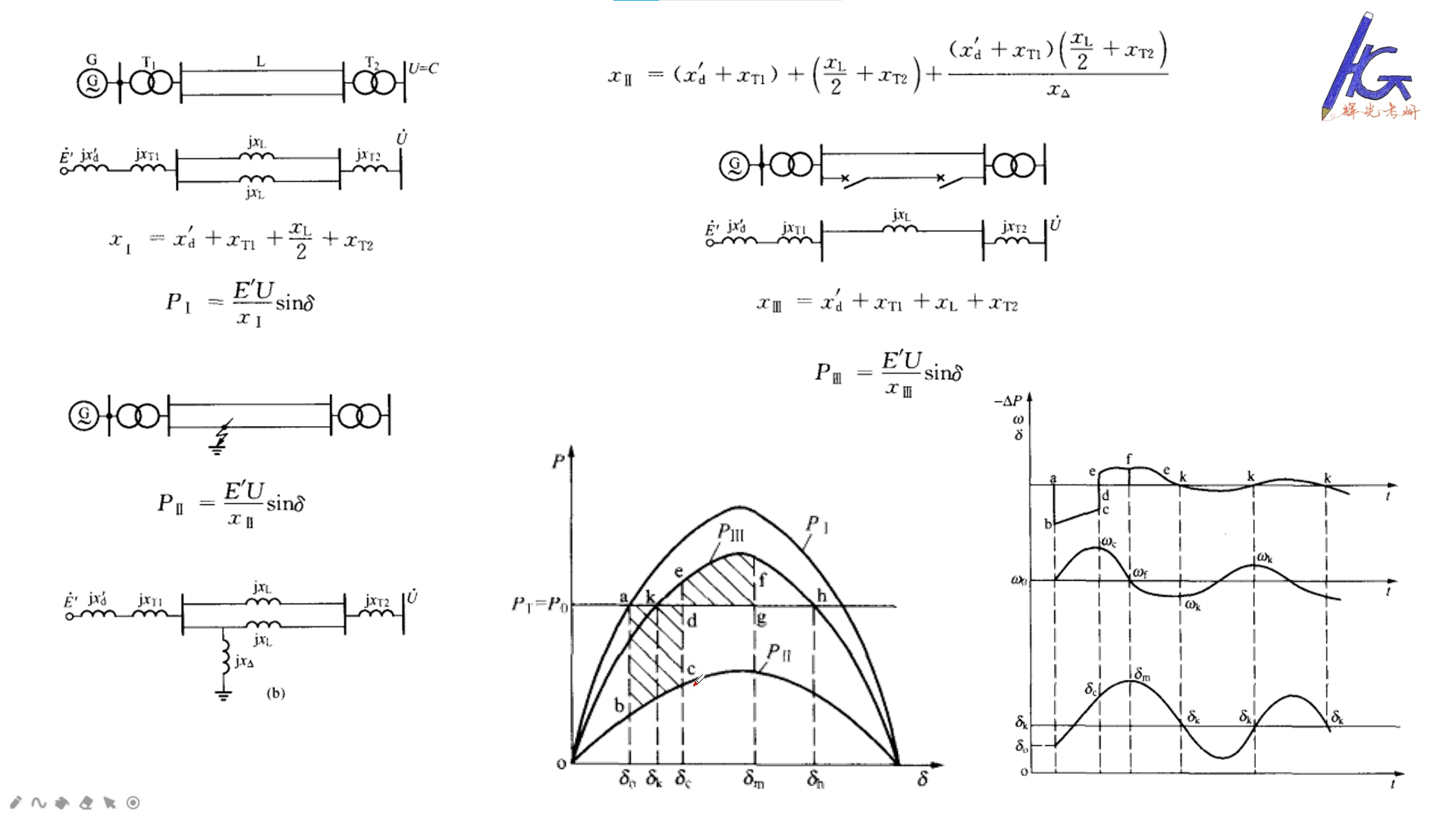

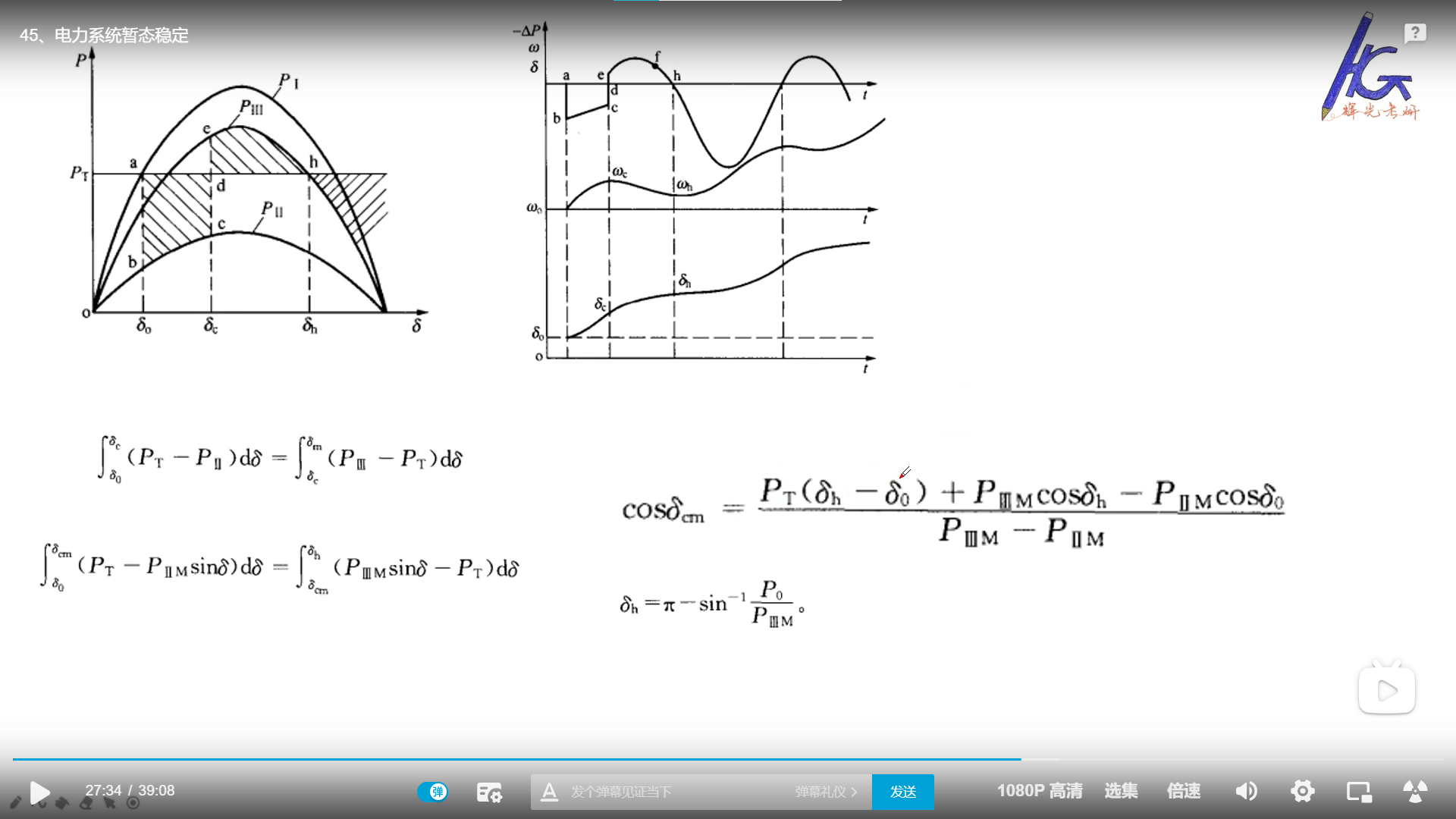

在这里要解释一下为什么两块阴影面积是相等的：当发生故障，系统功率曲线由1变成2，但功角不突变，导致电磁功率与机械功率不平衡，导致转速上升，转速大于wN。导致功角上升，这样运行到c点，系统切除故障，功率曲线由2变成3，此时电磁功率大于机械功率，转速开始由增大变为减小，但此时的 转速任然大于wN,所以此时的功角还是继续增大的，那么增大到什么时候呢？增大到转速减小到wN时，w-wN小于0时，功角的变化率小于零了，功角开始减小。这个时刻也是两块阴影面积相等的时刻。后面就是做一个震荡减小的趋稳的运动。

 注意这里的δ是弧度制，PT是标幺值。

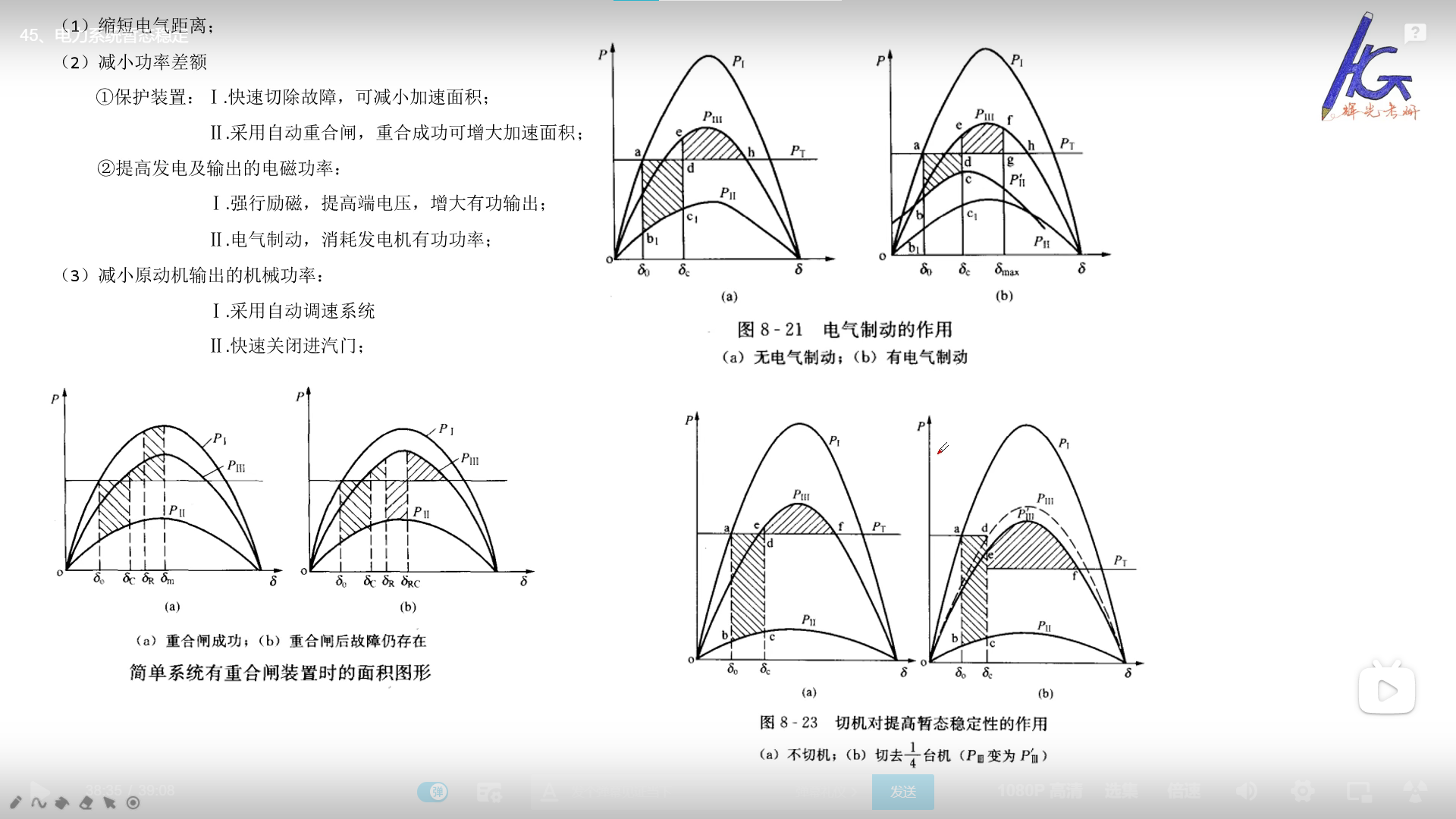

 调整的措施归根结底就是让加速的面积变少，减速的面积变多。
