2021-10-27画三序图的易错点总结

画三序图的易错点总结

正序里面记得画电源，短路电压源在三个序网络都要画。

双绕组的变压器零序电抗用一个电抗，三绕组变压器的零序电抗用三个电抗表示。

当发电机的电抗算入到零序网络中时，发电机的中性线上的电抗的三倍也要串联到网络里面。

YNyn联结的变压器的零序电抗把一次和二次侧可分开画，中间并联励磁电抗。（这一条可以忽略）

线路的中间的某一点发生短路故障时，画零序图直接把线路按短路点的位置分为两部分，比例就是短路点两侧线路长度的比。

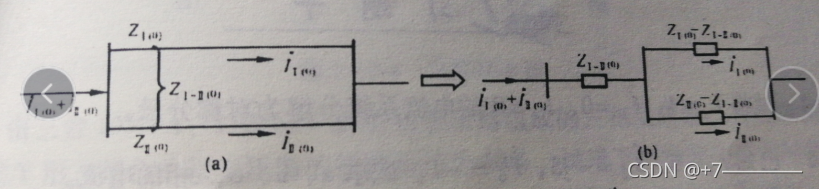

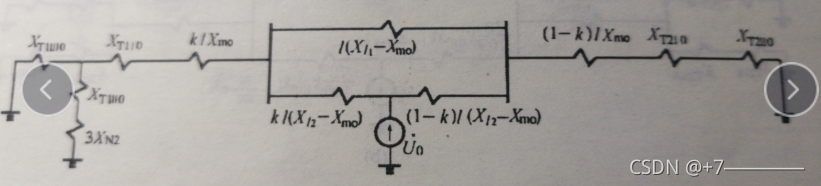

双回路的序网络就画成两会线路，双回路的某一条线路的某一点发生故障时，其零序阻抗等于线路占比乘单位阻抗乘总阻抗，总阻抗等于零序电抗减互感电抗。图一是线路某点发生短路的零序。图2是没有短路时的零序。要注意零序左侧和右侧加了阻抗。

图1

图2

再复杂一些的线路也有，比如架空地线，但看了几年的真题，基本没有考到架空地线的零序，最多就是两回路短路，或者加个断线。

单相短路经阻抗接地的三序网络中都存在接地阻抗。

两相经阻抗接地短路的三序网络中只有零序网存在三倍的接地阻抗。
