proteus教程——cc4021串行输入

煤炭的奇妙漂流

已于 2022-01-25 15:36:37 修改

阅读量1k

点赞数 1

分类专栏：单片机仿真文章标签： proteus

于 2022-01-25 15:29:31 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/m0_46152804/article/details/122685417

版权

本文介绍了CC4021作为CMOS4000系列的并入串出移位寄存器，详细讲解了其工作原理，与74HC165的相似性。内容包括D0到D7的并行输入端，SI的串行输入端，Q7的串行输出端以及P/S控制端的功能。在Proteus中，当P/S设置为1时，数据并行输入；设置为0时，数据通过Q7串行输出。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

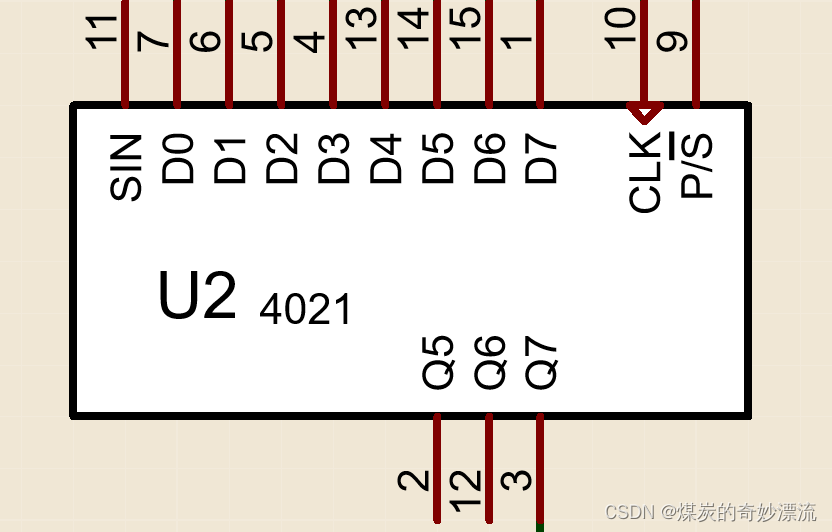

CC4021为CMOS4000系列“并入串出”移位寄存器，并入串出功能与74HC165相似。D0~ D7为并行输入端，SI为串行输入端，Q7为串行输出端。P/S为并入串出控制端，P/S=1时，从DO~D7并行置入数据；P/S=0时，允许从Q7端移出数据，其功能表如表3-13所列。
在这里插入图片描述

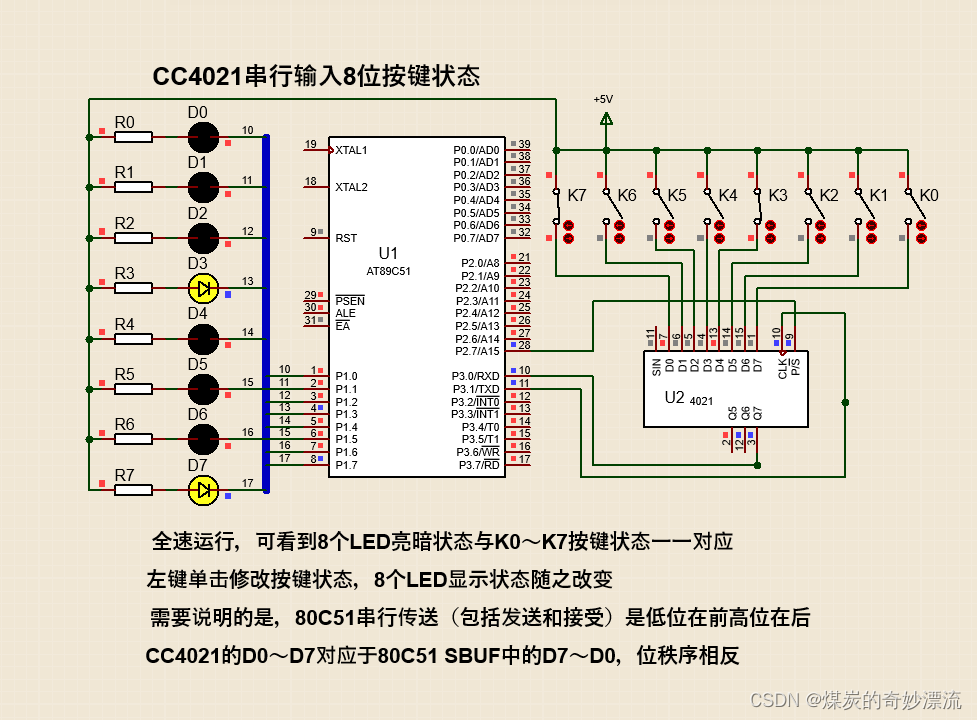

原理图

在这里插入图片描述

源代码

3.程序设计
(1)串行输入8位键状态信
#include<reg51.h>
sbit ps=P2
